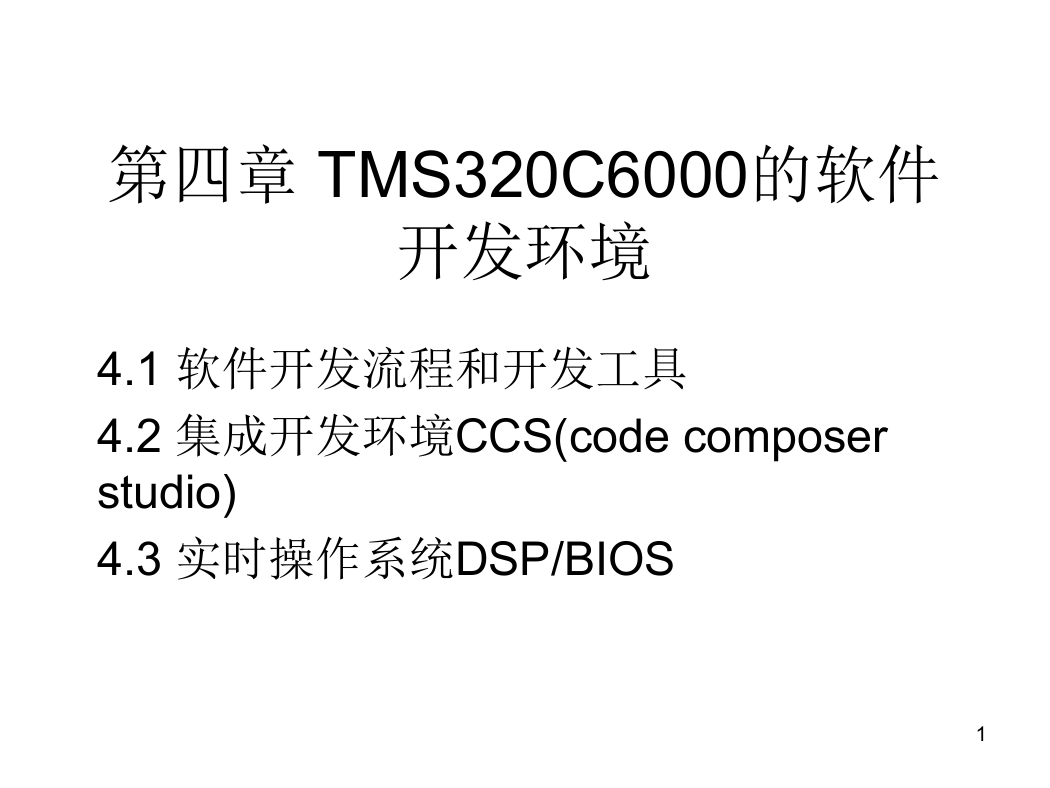

第四章 TMS320C6000的软件开发环境 4.1 软件开发流程和开发工具 4.2 集成开发环境CCS(code composer studio) 4.3 实时操作系统DSP/BIOS 1

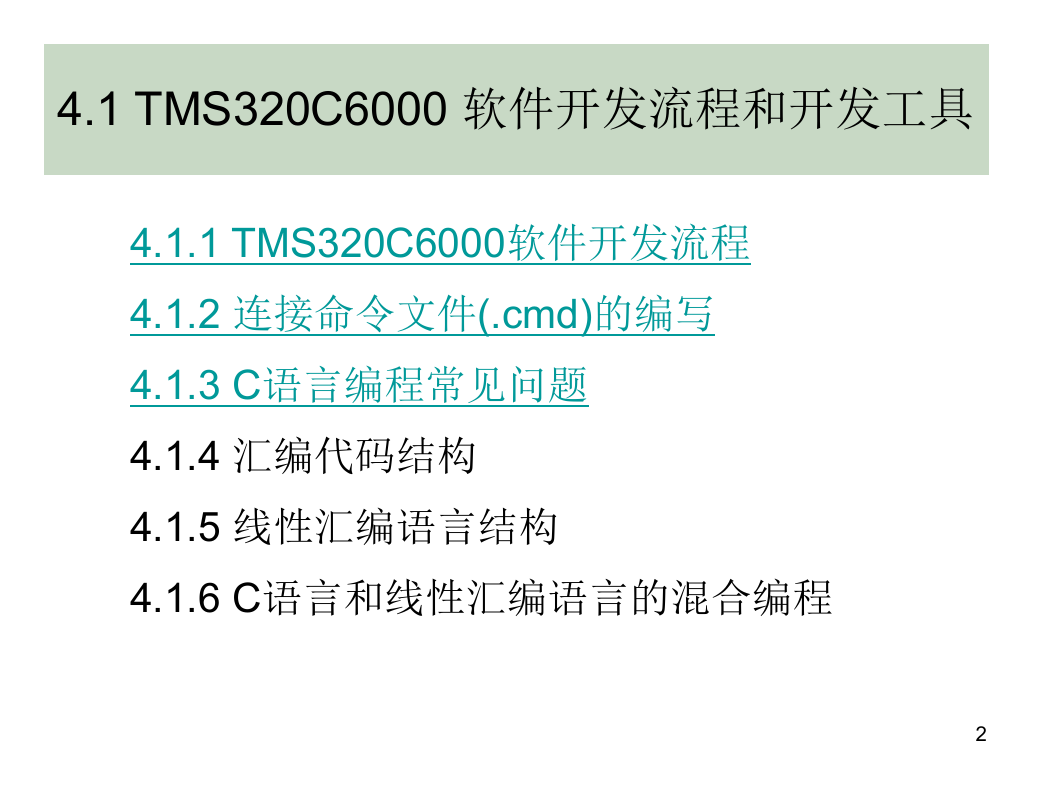

4.1 TMS320C6000 软件开发流程和开发工具 4.1.1 TMS320C6000软件开发流程 4.1.2 连接命令文件(.cmd)的编写 4.1.3 C语言编程常见问题 4.1.4 汇编代码结构 4.1.5 线性汇编语言结构 4.1.6 C语言和线性汇编语言的混合编程 2

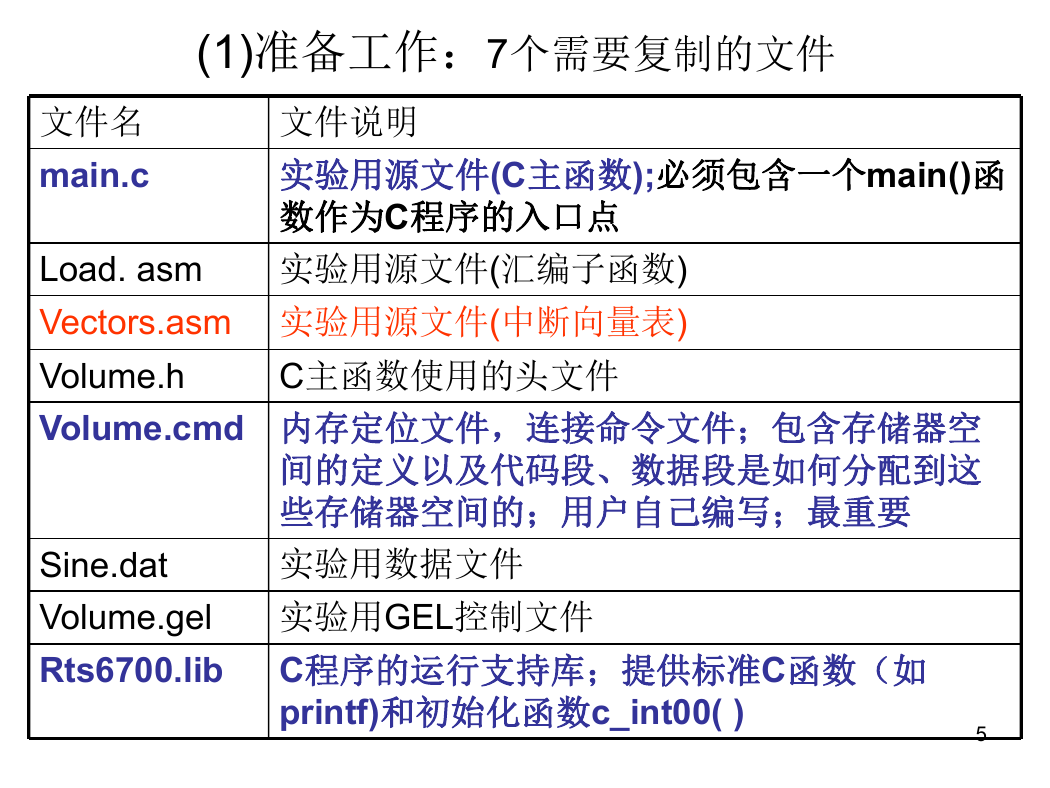

(1)准备工作：7个需要复制的文件文件名 main.c 文件说明实验用源文件(C主函数);必须包含一个main()函数作为C程序的入口点 Load. asm 实验用源文件(汇编子函数) Vectors.asm 实验用源文件(中断向量表) Volume.h Volume.cmd 内存定位文件，连接命令文件；包含存储器空间的定义以及代码段、数据段是如何分配到这些存储器空间的；用户自己编写；最重要 C主函数使用的头文件实验用数据文件 Sine.dat Volume.gel 实验用GEL控制文件 Rts6700.lib C程序的运行支持库；提供标准C函数（如 printf)和初始化函数c_int00( ) 5

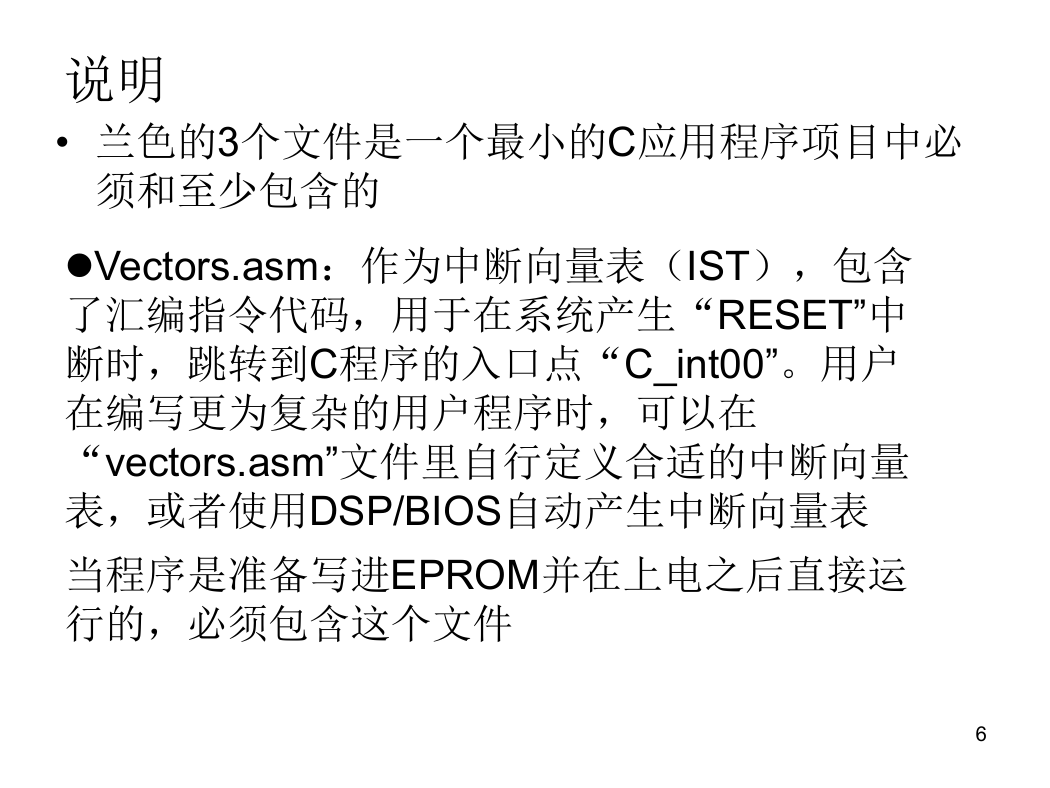

说明 • 兰色的3个文件是一个最小的C应用程序项目中必须和至少包含的 lVectors.asm：作为中断向量表（IST），包含了汇编指令代码，用于在系统产生“RESET”中断时，跳转到C程序的入口点“C_int00”。用户在编写更为复杂的用户程序时，可以在 “vectors.asm”文件里自行定义合适的中断向量表，或者使用DSP/BIOS自动产生中断向量表当程序是准备写进EPROM并在上电之后直接运行的，必须包含这个文件 6

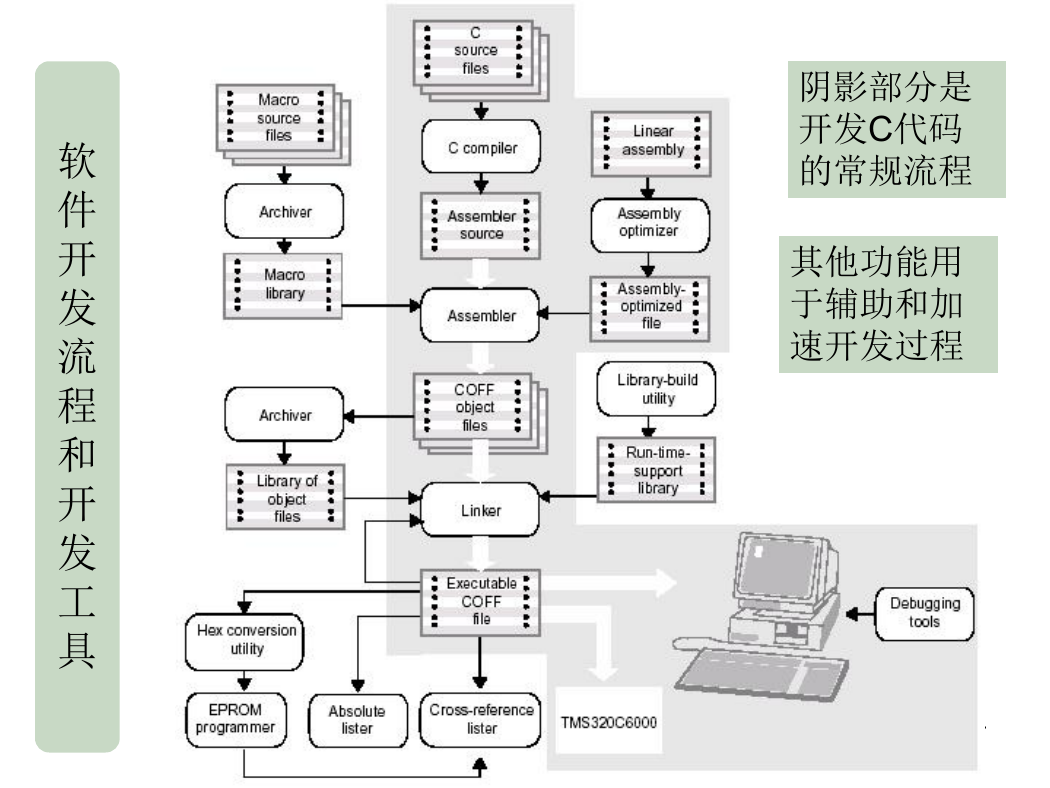

软件开发流程和开发工具阴影部分是开发C代码的常规流程其他功能用于辅助和加速开发过程 7

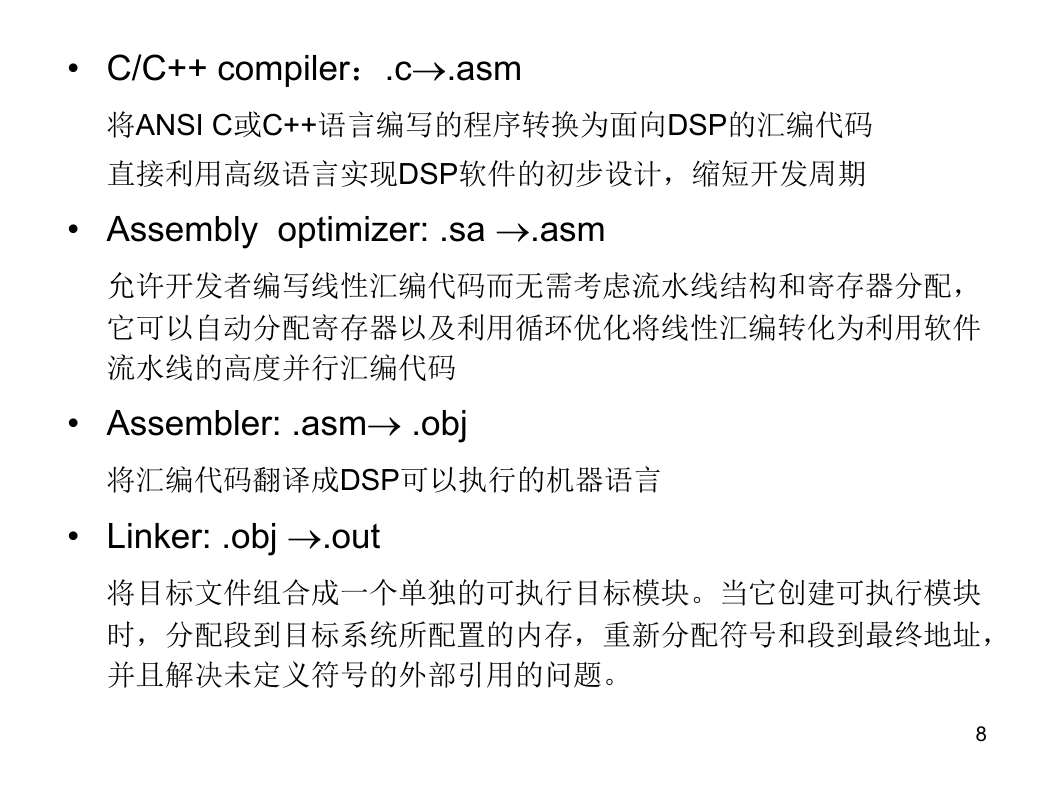

• C/C++ compiler：.c.asm 将ANSI C或C++语言编写的程序转换为面向DSP的汇编代码直接利用高级语言实现DSP软件的初步设计，缩短开发周期 • Assembly optimizer: .sa .asm 允许开发者编写线性汇编代码而无需考虑流水线结构和寄存器分配，它可以自动分配寄存器以及利用循环优化将线性汇编转化为利用软件流水线的高度并行汇编代码 • Assembler: .asm .obj 将汇编代码翻译成DSP可以执行的机器语言 • Linker: .obj .out 将目标文件组合成一个单独的可执行目标模块。当它创建可执行模块时，分配段到目标系统所配置的内存，重新分配符号和段到最终地址，并且解决未定义符号的外部引用的问题。 8
