第1章设计总则

第1.1节、概述

第1.2节、子系统设计

1.2.1 综合布线系统

1.2.2 电视监控系统

1.2.3 周界红外及报警系统

1.2.4 审讯系统

1.2.5 会议系统

1.2.6 中心机房系统

1.2.7 防雷接地系统

1.2.8 有线电视系统

1.2.9 LED显示系统

1.2.10 触摸屏查询系统

1.2.11 消防广播系统

1.2.12 计算机网络系统

第2章系统介绍

第2.1节、综合布线系统

2.1.1 系统介绍

2.1.1.1、概述

2.1.1.2、系统组成

一、设备间子系统

二、主干布线子系统

三、管理子系统

四、水平布线子系统

五、工作区子系统

六、建筑群子系统

2.1.2 标准规范及原则

2.1.2.1、规范

2.1.2.2、标准

2.1.2.3、设计原则

2.1.3 系统设计

第2.2节、电视监控系统

2.2.1 概述

2.2.1.1、前端摄像部分

2.2.1.2、控制部分

2.2.1.3、传输部分

2.2.1.4、显示与记录

一、图像监视器：

二、视频切换器：

三、多画面分割器：

四、视频分配器：

五、其它：

2.2.2 设计原则

2.2.3 标准规范

2.2.4 方案设计

第2.3节、周界红外及报警系统

2.3.1 概述

2.3.2 系统组成

2.3.2.1、探测器

2.3.2.2、信道

2.3.2.3、控制器

2.3.2.4、控制中心（报警中心）

2.3.3 标准规范

2.3.4 方案设计

第2.4节、审讯指挥系统

2.4.1 系统概述

2.4.2 系统设计

2.4.2.1、系统设计

2.4.2.2、系统优点

2.4.3 系统软件功能介绍

2.4.3.1、基于卷宗管理的监控、视频功能

2.4.3.2、台帐管理

2.4.3.3、电子笔录

一、创建笔录

二、快捷键操作

三、笔录查询

四、笔录打印功能

五、水印功能

六、文档转换

七、电子披阅功能

2.4.3.4、指挥功能

2.4.3.5、用户权限管理

2.4.3.6、签名功能

2.4.3.7、温湿度叠加功能

2.4.3.8、网络功能

2.4.3.9、双机热备份功能

2.4.3.10、系统自恢复功能

2.4.3.11、备份子系统

2.4.3.12、光盘同步刻录

2.4.3.13、画中画叠加

2.4.3.14、其他子项功能

第2.5节、会议系统

2.5.1 概述

2.5.1.1、大屏幕显示系统

一、CRT投影机

二、LCD投影机

三、DLP投影机

四、投影机安装

2.5.1.2、会议扩声系统

2.5.1.3、信号处理系统

2.5.1.4、中央集成控制系统

2.5.1.5、多媒体音视频系统

2.5.1.6、会议讨论系统

2.5.2 设计原则

2.5.3 标准规范

2.5.4 系统设计

第2.6节、中心机房系统

2.6.1 系统概述

2.6.2 设计标准及规范

2.6.3 系统设计

2.6.3.1、UPS系统

2.6.3.2、静电地板

第2.7节、防雷接地系统

2.7.1 系统概述

2.7.2 防雷

2.7.2.1、一级电源防雷

2.7.2.2、二级电源防雷：

2.7.2.3、三级电源防雷：

2.7.2.4、信号系统保护

2.7.3 接地系统

2.7.4 使用防雷器注意事项

第2.8节、有线电视系统

2.8.1 系统概述

2.8.2 系统组成

2.8.3 标准规范

2.8.4 系统设计

2.8.4.1、详细点位设计

2.8.4.2、干线传输系统

2.8.4.3、用户分配系统

2.8.4.4、系统安全防护

2.8.4.5、产品选型

第2.9节、LED显示系统

2.9.1 系统概述

2.9.2 标准规范

2.9.3 系统设计

第2.10节、触摸屏查询系统

2.10.1 系统概述

2.10.2 系统目的

2.10.3 系统设计

2.10.4 产品介绍

2.10.4.1、液晶触摸查询一体机

2.10.4.2、软件介绍

第2.11节、消防广播系统

2.11.1 系统概述

2.11.2 标准规范

2.11.3 系统设计总则

2.11.3.1、功能设计

2.11.3.2、系统原理图

2.11.3.3、系统设计

第2.12节、计算机网络系统

2.12.1 概述

2.12.2 网络设计原则与要求

2.12.3 需求分析

2.12.4 方案设计

第3章结束语

中江县人民检察院弱电系统集成项目初计方案四川银网实业有限公司 2009 年 6 月

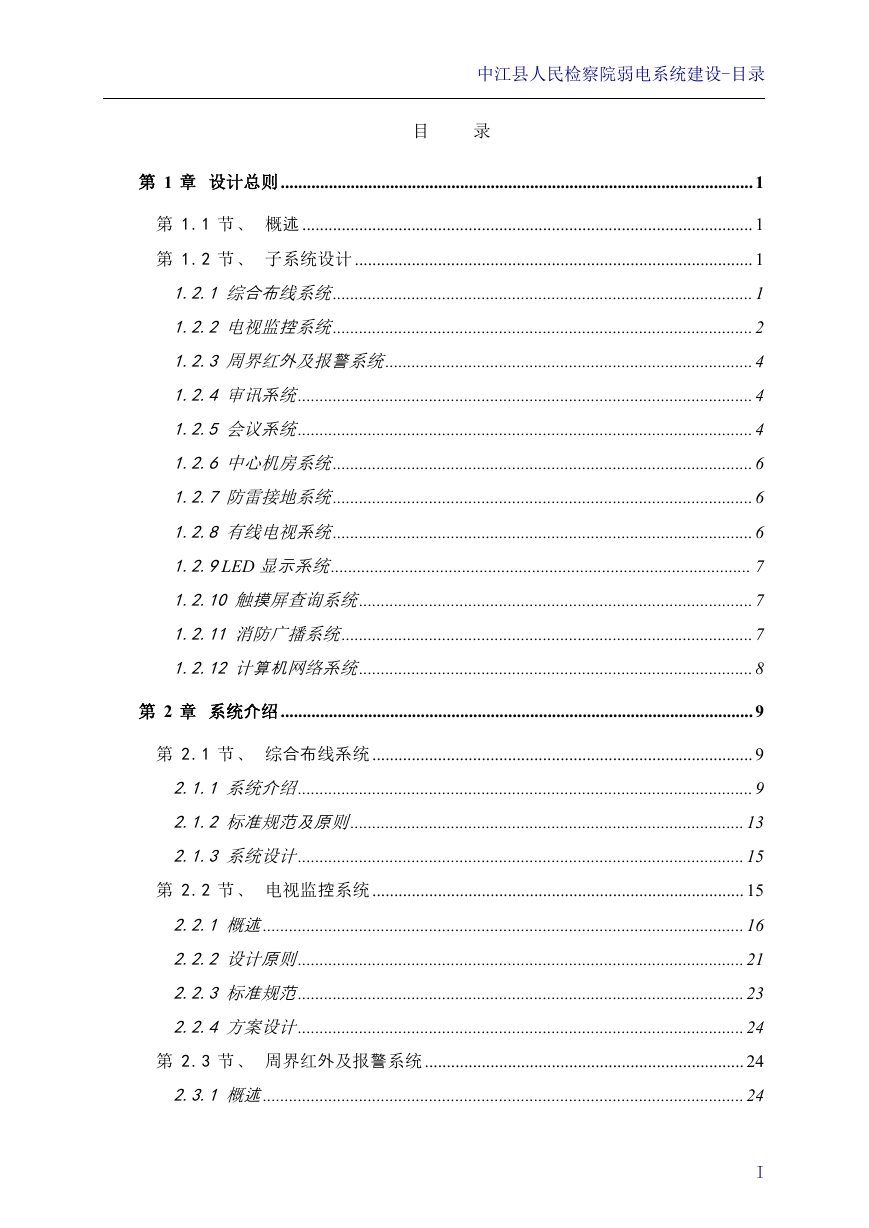

中江县人民检察院弱电系统建设-目录目录第 1 章设计总则............................................................................................................1 第 1.1 节、概述....................................................................................................... 1 第 1.2 节、子系统设计........................................................................................... 1 1.2.1 综合布线系统................................................................................................1 1.2.2 电视监控系统................................................................................................2 1.2.3 周界红外及报警系统....................................................................................4 1.2.4 审讯系统........................................................................................................4 1.2.5 会议系统........................................................................................................4 1.2.6 中心机房系统................................................................................................6 1.2.7 防雷接地系统................................................................................................6 1.2.8 有线电视系统................................................................................................6 1.2.9LED 显示系统................................................................................................ 7 1.2.10 触摸屏查询系统..........................................................................................7 1.2.11 消防广播系统..............................................................................................7 1.2.12 计算机网络系统..........................................................................................8 第 2 章系统介绍............................................................................................................9 第 2.1 节、综合布线系统....................................................................................... 9 2.1.1 系统介绍........................................................................................................9 2.1.2 标准规范及原则..........................................................................................13 2.1.3 系统设计......................................................................................................15 第 2.2 节、电视监控系统..................................................................................... 15 2.2.1 概述..............................................................................................................16 2.2.2 设计原则......................................................................................................21 2.2.3 标准规范......................................................................................................23 2.2.4 方案设计......................................................................................................24 第 2.3 节、周界红外及报警系统......................................................................... 24 2.3.1 概述..............................................................................................................24 I

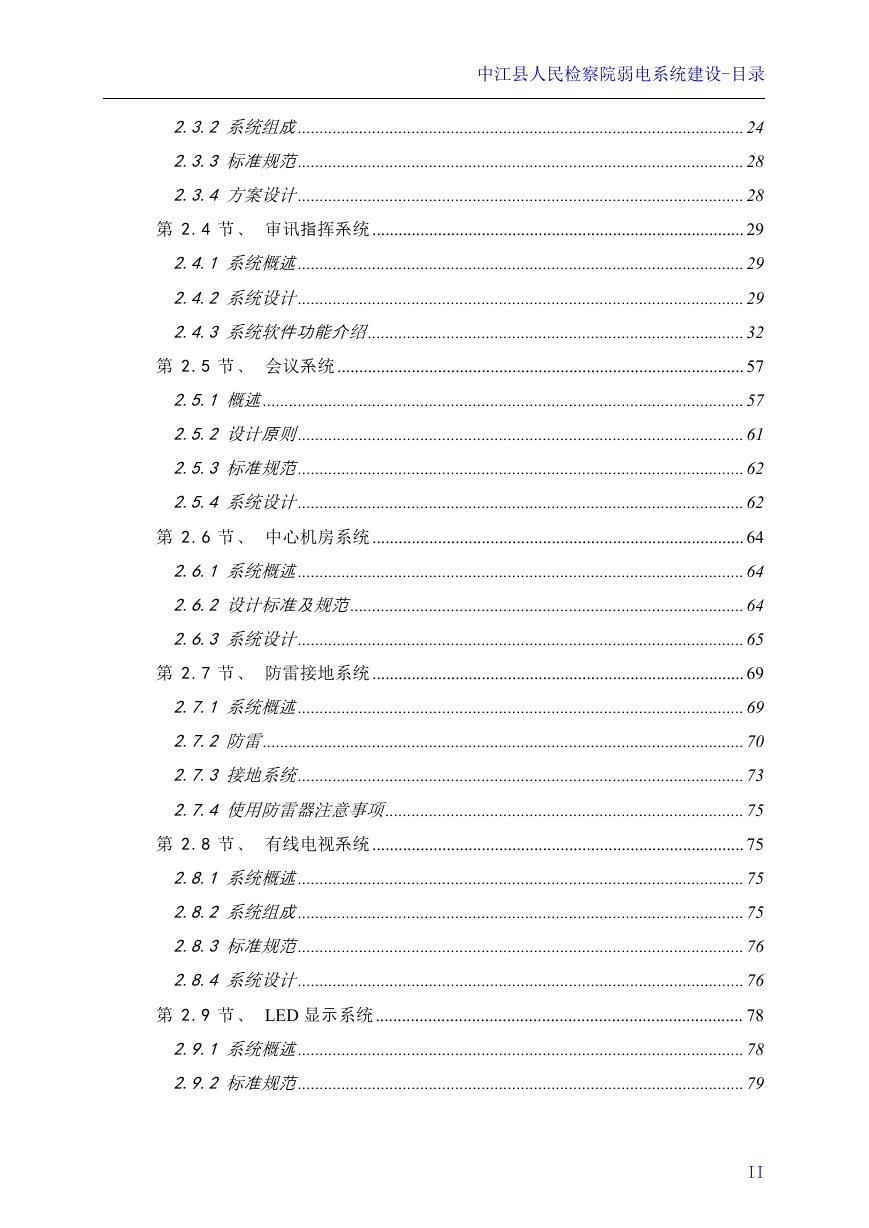

中江县人民检察院弱电系统建设-目录 2.3.2 系统组成......................................................................................................24 2.3.3 标准规范......................................................................................................28 2.3.4 方案设计......................................................................................................28 第 2.4 节、审讯指挥系统..................................................................................... 29 2.4.1 系统概述......................................................................................................29 2.4.2 系统设计......................................................................................................29 2.4.3 系统软件功能介绍......................................................................................32 第 2.5 节、会议系统............................................................................................. 57 2.5.1 概述..............................................................................................................57 2.5.2 设计原则......................................................................................................61 2.5.3 标准规范......................................................................................................62 2.5.4 系统设计......................................................................................................62 第 2.6 节、中心机房系统..................................................................................... 64 2.6.1 系统概述......................................................................................................64 2.6.2 设计标准及规范..........................................................................................64 2.6.3 系统设计......................................................................................................65 第 2.7 节、防雷接地系统..................................................................................... 69 2.7.1 系统概述......................................................................................................69 2.7.2 防雷..............................................................................................................70 2.7.3 接地系统......................................................................................................73 2.7.4 使用防雷器注意事项..................................................................................75 第 2.8 节、有线电视系统..................................................................................... 75 2.8.1 系统概述......................................................................................................75 2.8.2 系统组成......................................................................................................75 2.8.3 标准规范......................................................................................................76 2.8.4 系统设计......................................................................................................76 第 2.9 节、 LED 显示系统.................................................................................... 78 2.9.1 系统概述......................................................................................................78 2.9.2 标准规范......................................................................................................79 II

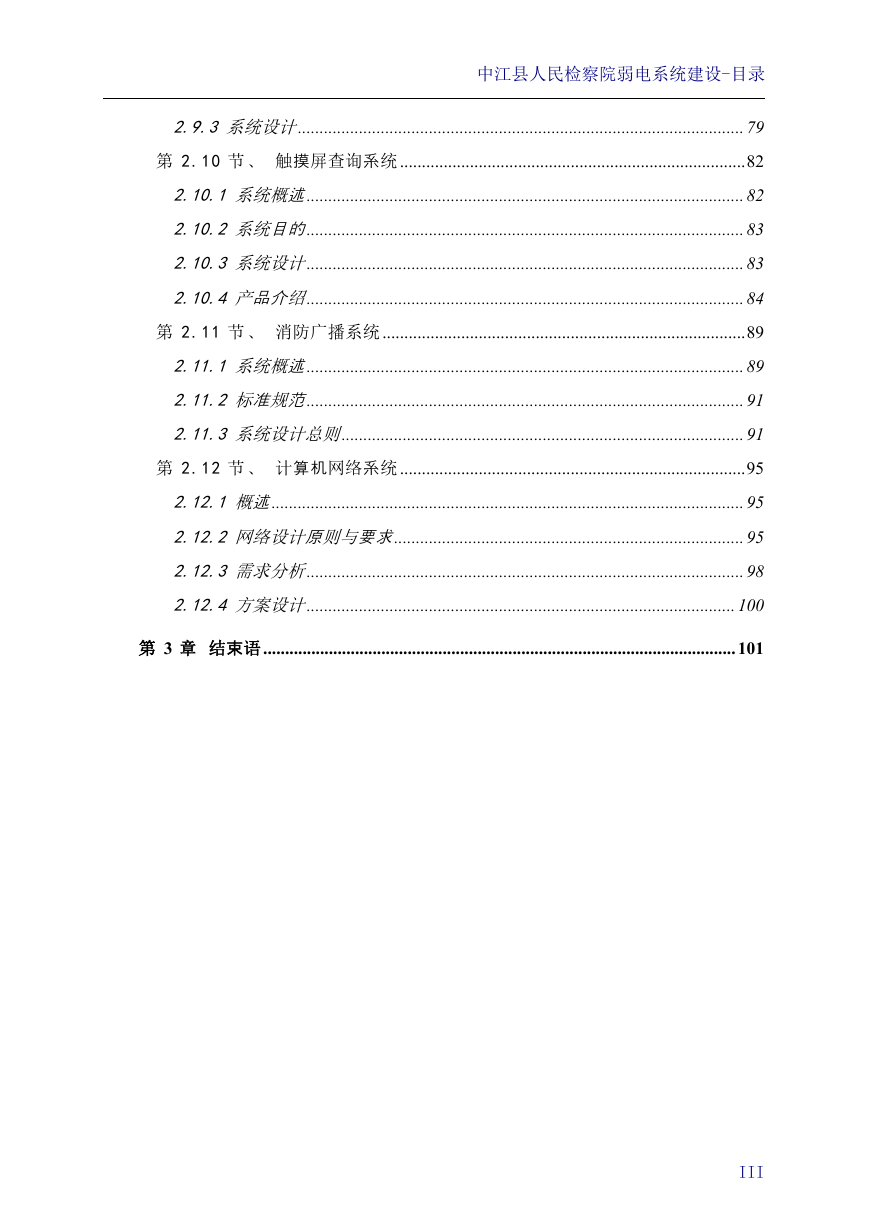

中江县人民检察院弱电系统建设-目录 2.9.3 系统设计......................................................................................................79 第 2.10 节、触摸屏查询系统...............................................................................82 2.10.1 系统概述....................................................................................................82 2.10.2 系统目的....................................................................................................83 2.10.3 系统设计....................................................................................................83 2.10.4 产品介绍....................................................................................................84 第 2.11 节、消防广播系统...................................................................................89 2.11.1 系统概述....................................................................................................89 2.11.2 标准规范....................................................................................................91 2.11.3 系统设计总则............................................................................................91 第 2.12 节、计算机网络系统...............................................................................95 2.12.1 概述............................................................................................................95 2.12.2 网络设计原则与要求................................................................................95 2.12.3 需求分析....................................................................................................98 2.12.4 方案设计..................................................................................................100 第 3 章结束语............................................................................................................101 III

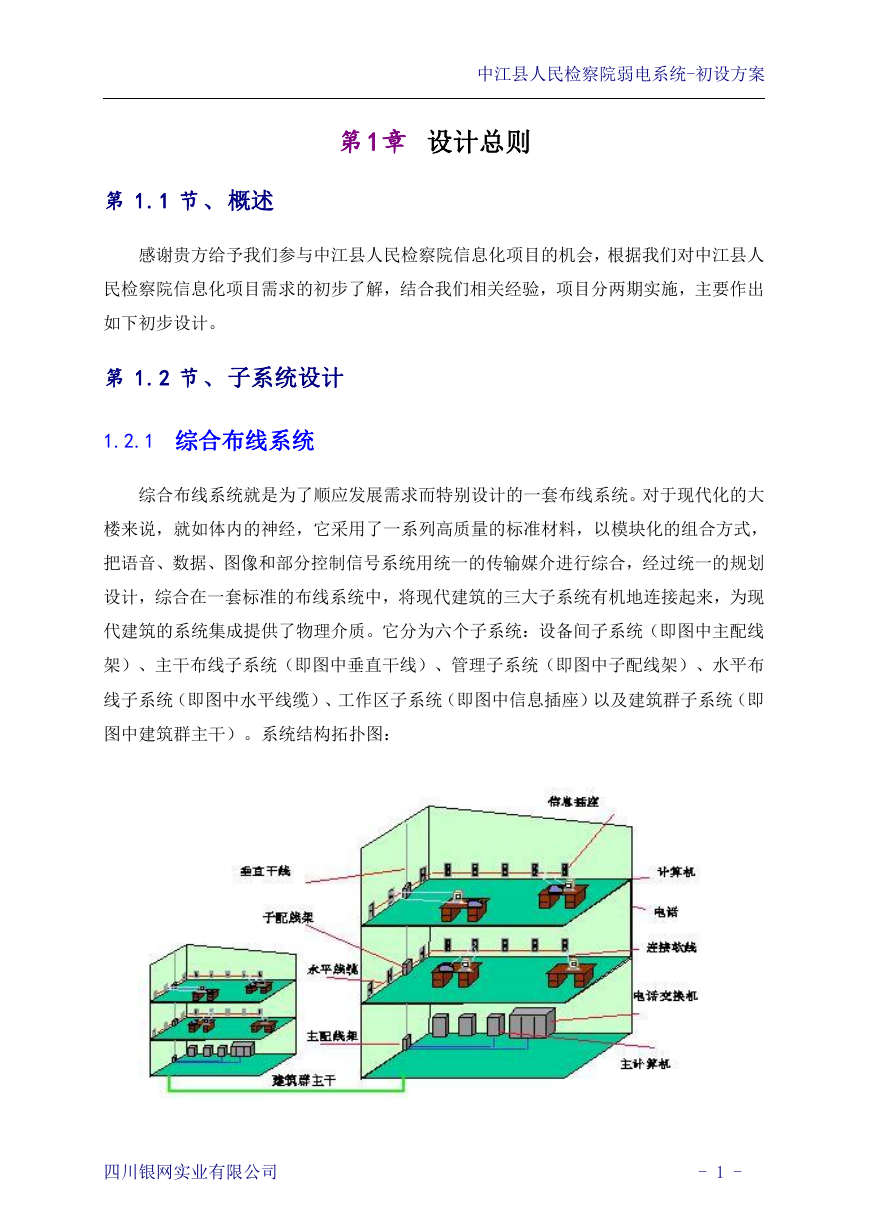

中江县人民检察院弱电系统-初设方案第 1章设计总则第 1.1 节、概述感谢贵方给予我们参与中江县人民检察院信息化项目的机会，根据我们对中江县人民检察院信息化项目需求的初步了解，结合我们相关经验，项目分两期实施，主要作出如下初步设计。第 1.2 节、子系统设计 1.2.1 综合布线系统综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。它分为六个子系统：设备间子系统（即图中主配线架）、主干布线子系统（即图中垂直干线）、管理子系统（即图中子配线架）、水平布线子系统（即图中水平线缆）、工作区子系统（即图中信息插座）以及建筑群子系统（即图中建筑群主干）。系统结构拓扑图：四川银网实业有限公司 - 1 -

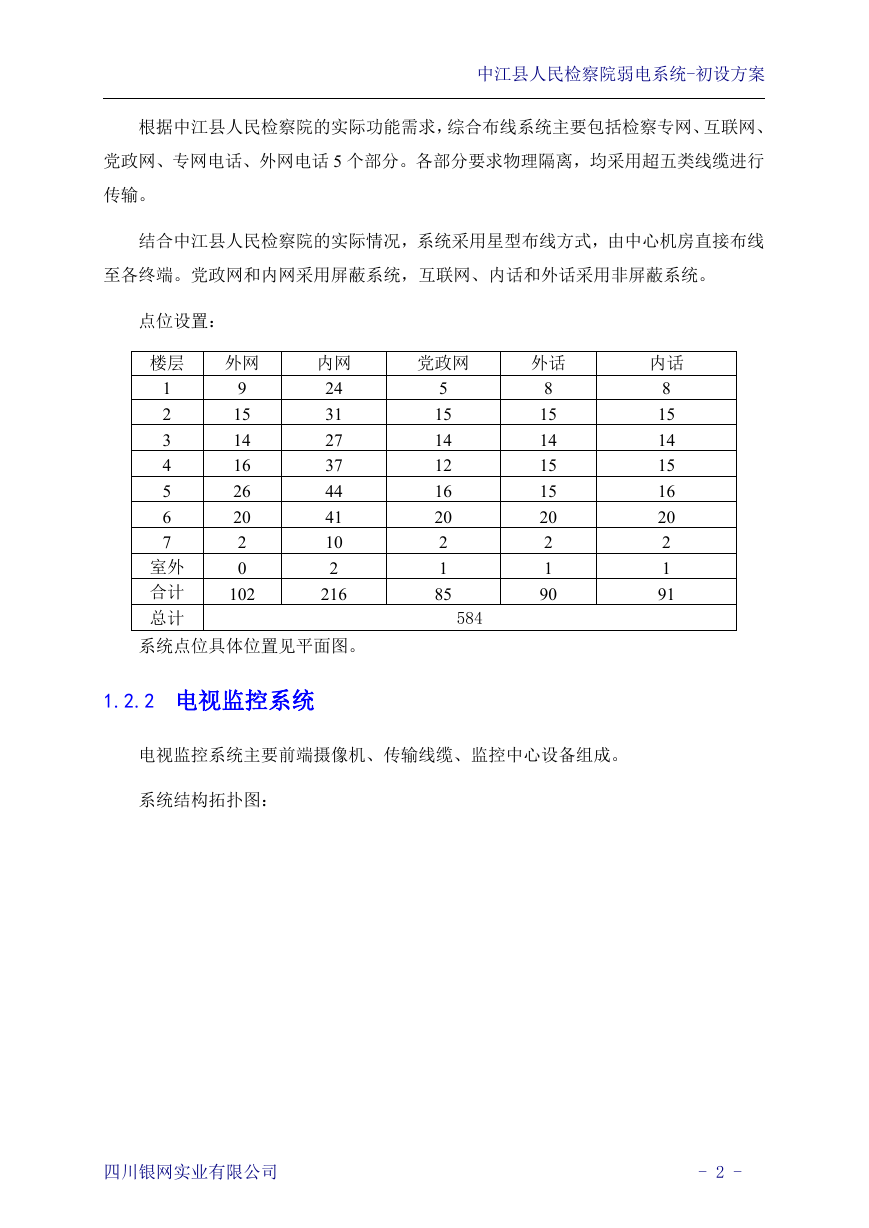

中江县人民检察院弱电系统-初设方案根据中江县人民检察院的实际功能需求，综合布线系统主要包括检察专网、互联网、党政网、专网电话、外网电话 5 个部分。各部分要求物理隔离，均采用超五类线缆进行传输。结合中江县人民检察院的实际情况，系统采用星型布线方式，由中心机房直接布线至各终端。党政网和内网采用屏蔽系统，互联网、内话和外话采用非屏蔽系统。点位设置：楼层外网 1 2 3 4 5 6 7 室外合计总计 9 15 14 16 26 20 2 0 102 内网 24 31 27 37 44 41 10 2 216 系统点位具体位置见平面图。 1.2.2 电视监控系统党政网外话内话 5 15 14 12 16 20 2 1 85 584 8 15 14 15 15 20 2 1 90 8 15 14 15 16 20 2 1 91 电视监控系统主要前端摄像机、传输线缆、监控中心设备组成。系统结构拓扑图：四川银网实业有限公司 - 2 -

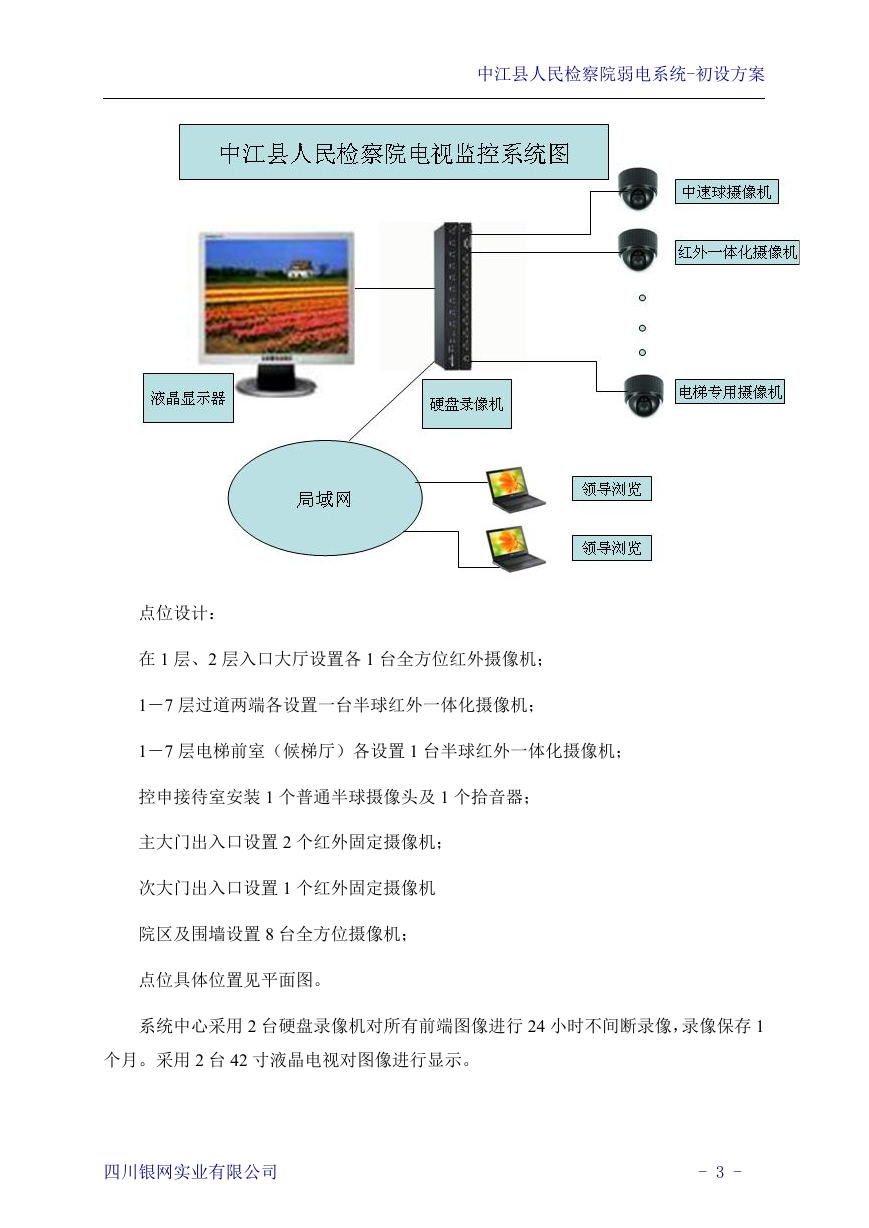

中江县人民检察院弱电系统-初设方案点位设计：在 1 层、2 层入口大厅设置各 1 台全方位红外摄像机； 1－7 层过道两端各设置一台半球红外一体化摄像机； 1－7 层电梯前室（候梯厅）各设置 1 台半球红外一体化摄像机；控申接待室安装 1 个普通半球摄像头及 1 个拾音器；主大门出入口设置 2 个红外固定摄像机；次大门出入口设置 1 个红外固定摄像机院区及围墙设置 8 台全方位摄像机；点位具体位置见平面图。系统中心采用 2 台硬盘录像机对所有前端图像进行 24 小时不间断录像，录像保存 1 个月。采用 2 台 42 寸液晶电视对图像进行显示。四川银网实业有限公司 - 3 -

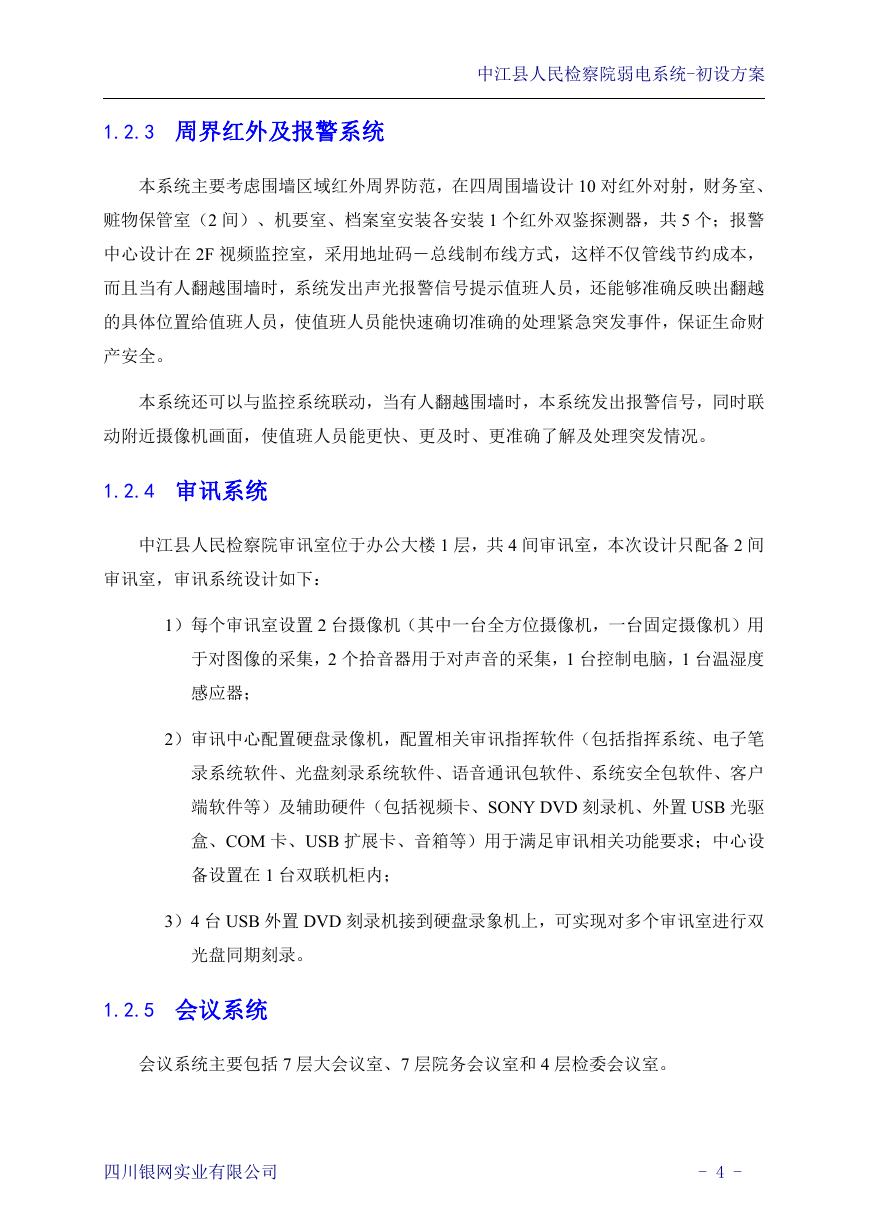

中江县人民检察院弱电系统-初设方案 1.2.3 周界红外及报警系统本系统主要考虑围墙区域红外周界防范，在四周围墙设计 10 对红外对射，财务室、赃物保管室（2 间）、机要室、档案室安装各安装 1 个红外双鉴探测器，共 5 个；报警中心设计在 2F 视频监控室，采用地址码－总线制布线方式，这样不仅管线节约成本，而且当有人翻越围墙时，系统发出声光报警信号提示值班人员，还能够准确反映出翻越的具体位置给值班人员，使值班人员能快速确切准确的处理紧急突发事件，保证生命财产安全。本系统还可以与监控系统联动，当有人翻越围墙时，本系统发出报警信号，同时联动附近摄像机画面，使值班人员能更快、更及时、更准确了解及处理突发情况。 1.2.4 审讯系统中江县人民检察院审讯室位于办公大楼 1 层，共 4 间审讯室，本次设计只配备 2 间审讯室，审讯系统设计如下： 1）每个审讯室设置 2 台摄像机（其中一台全方位摄像机，一台固定摄像机）用于对图像的采集，2 个拾音器用于对声音的采集，1 台控制电脑，1 台温湿度感应器； 2）审讯中心配置硬盘录像机，配置相关审讯指挥软件（包括指挥系统、电子笔录系统软件、光盘刻录系统软件、语音通讯包软件、系统安全包软件、客户端软件等）及辅助硬件（包括视频卡、SONY DVD 刻录机、外置 USB 光驱盒、COM 卡、USB 扩展卡、音箱等）用于满足审讯相关功能要求；中心设备设置在 1 台双联机柜内； 3）4 台 USB 外置 DVD 刻录机接到硬盘录象机上，可实现对多个审讯室进行双光盘同期刻录。 1.2.5 会议系统会议系统主要包括 7 层大会议室、7 层院务会议室和 4 层检委会议室。四川银网实业有限公司 - 4 -
