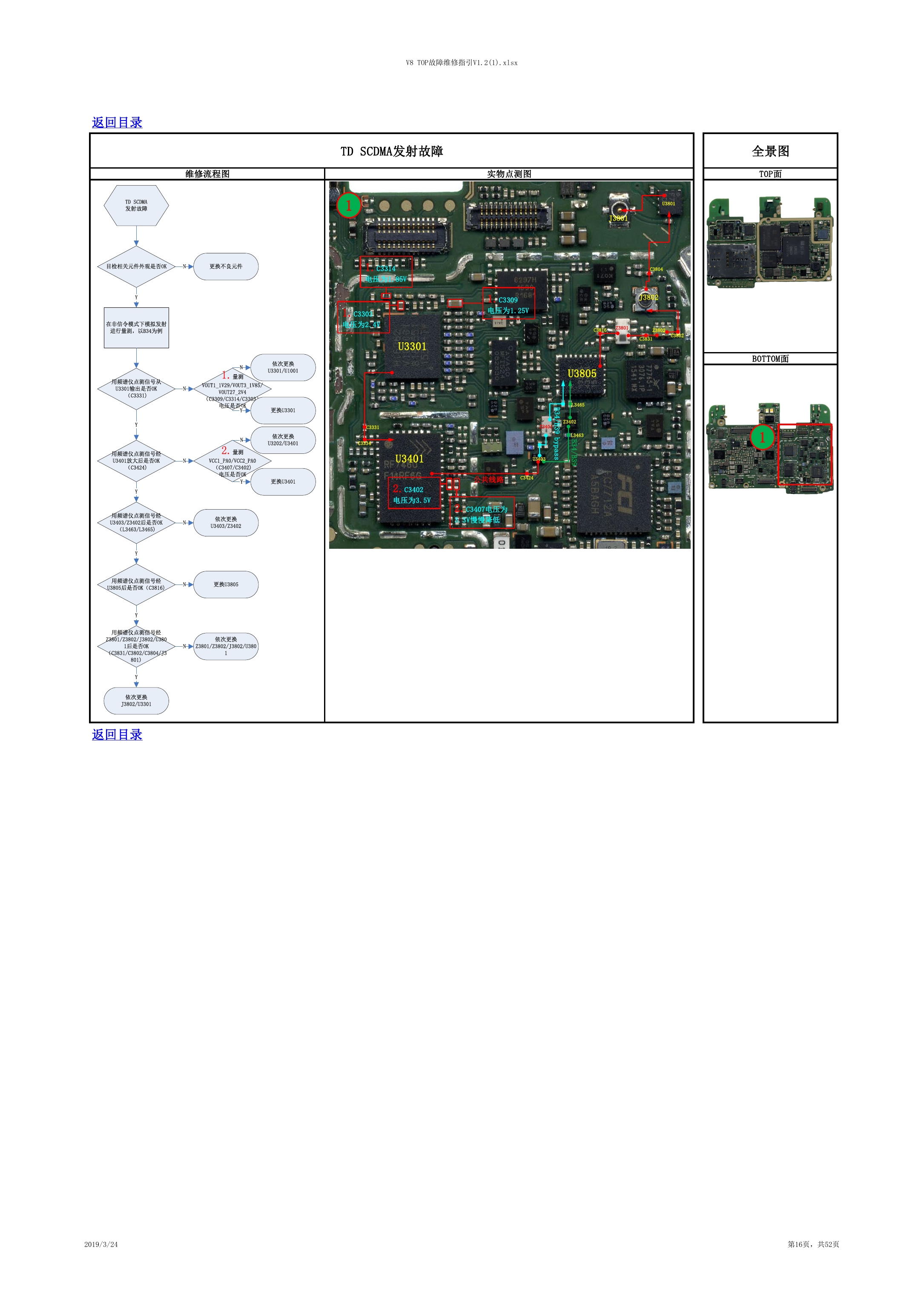

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 TD SCDMA发射故障 1 1.C3314 电压为1.85V 1.C3303 电压为2.4V U3301 C3331 C3334 U3401 2.C3402 电压为3.5V U3801 J3801 C3804 J3802 C3816 Z3801 Z3802 C3831 C3802 1.C3309 电压为1.25V U3805 B 3 4 / B 3 9 b y p a s s L3465 Z3402 L3463 B 3 4 / B 3 9 Z3401 U3403 公共线路 C3424 2.C3407电压为 3.3V慢慢降低 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/24 第16页，共52页 TD SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34为例用频谱仪点测信号从U3301输出是否OK（C3331)1.量测VOUT1_1V29/VOUT3_1V85/VOUT27_2V4（C3309/C3314/C3303）电压是否OK依次更换U3301/U1001用频谱仪点测信号经U3401放大后是否OK（C3424)NYYNY更换U3301依次更换U3403/Z3402依次更换U3202/U3401NNY2.量测VCC1_PA0/VCC2_PA0（C3407/C3402)电压是否OK更换U3401NY用频谱仪点测信号经U3403/Z3402后是否OK（L3463/L3465)N用频谱仪点测信号经U3805后是否OK（C3816)更换U3805YNY用频谱仪点测信号经Z3801/Z3802/J3802/U3801后是否OK（C3831/C3802/C3804/J3801)依次更换Z3801/Z3802/J3802/U3801N依次更换J3802/U3301Y
