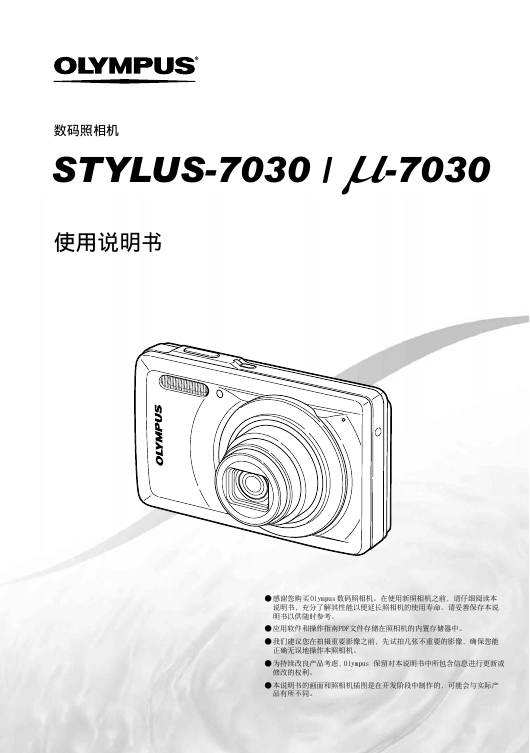

数码照相机 STYLUS-7030 / μ-7030 使⽤说明书 ● 感谢您购买 Olympus 数码照相机。在使⽤新照相机之前，请仔细阅读本说明书，充分了解其性能以便延长照相机的使⽤寿命。请妥善保存本说明书以供随时参考。 ● 应⽤软件和操作指南PDF⽂件存储在照相机的内置存储器中。 ● 我们建议您在拍摄重要影像之前，先试拍⼏张不重要的影像，确保您能正确⽆误地操作本照相机。 ● 为持续改良产品考虑，Olympus 保留对本说明书中所包含信息进⾏更新或修改的权利。 ● 本说明书的画⾯和照相机插图是在开发阶段中制作的，可能会与实际产品有所不同。

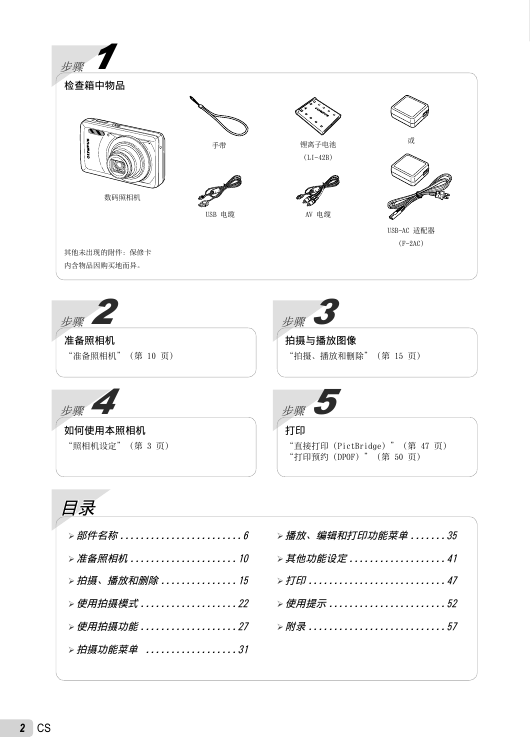

步骤 1 检查箱中物品⼿带锂离⼦电池 (LI-42B) 或数码照相机 USB 电缆 AV 电缆 USB-AC 适配器 (F-2AC) 其他未出现的附件：保修卡内含物品因购买地⽽异。步骤 2 准备照相机步骤 3 拍摄与播放图像 “准备照相机”（第 10 页） “拍摄、播放和删除”（第 15 页）步骤 4 如何使⽤本照相机 “照相机设定”（第 3 页）⽬录⽬录步骤 5 打印 “直接打印（PictBridge）”（第 47 页） “打印预约（DPOF）”（第 50 页）部件名称 ........................6 播放、编辑和打印功能菜单 .......35 准备照相机 .....................10 其他功能设定 ...................41 拍摄、播放和删除 ...............15 使⽤拍摄模式 ...................22 使⽤拍摄功能 ...................27 拍摄功能菜单 ..................31 打印 ...........................47 使⽤提⽰ .......................52 附录 ...........................57 2 CS

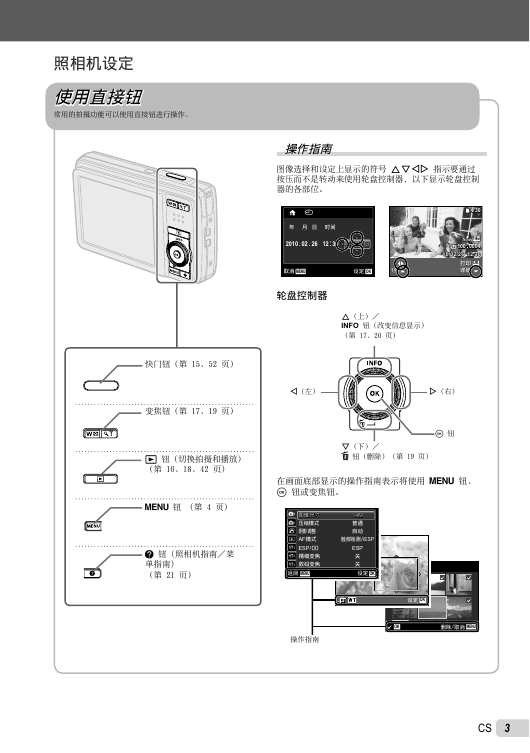

照相机设定使⽤直接钮使⽤直接钮常⽤的拍摄功能可以使⽤直接钮进⾏操作。操作指南图像选择和设定上显⽰的符号 FGHI 指⽰要通过按压⽽不是转动来使⽤轮盘控制器，以下显⽰轮盘控制器的各部位。 X 2010 . 02 26 12 30: . MENU OK 1 轮盘控制器 4/304/30 NORM 14M NORM FILE 100 0004 100 0004 ’10/02/26 12:30 ’10/02/26 12:30 OK F（上）／ INFO 钮（改变信息显⽰）（第 17、20 页）快门钮（第 15、52 页）变焦钮（第 17、19 页） H（左） I（右） A 钮 q 钮（切换拍摄和播放）（第 16、18、42 页） m 钮（第 4 页） E 钮 (照相机指南／菜单指南) （第 21 页） G（下）／ D 钮（删除）（第 19 页）在画⾯底部显⽰的操作指南表⽰将使⽤ m 钮、 A 钮或变焦钮。 1 2 1 2 3 AF ESP/ MENU 14M14M iESP ESP OK OK 操作指南 OK MENU CS 3

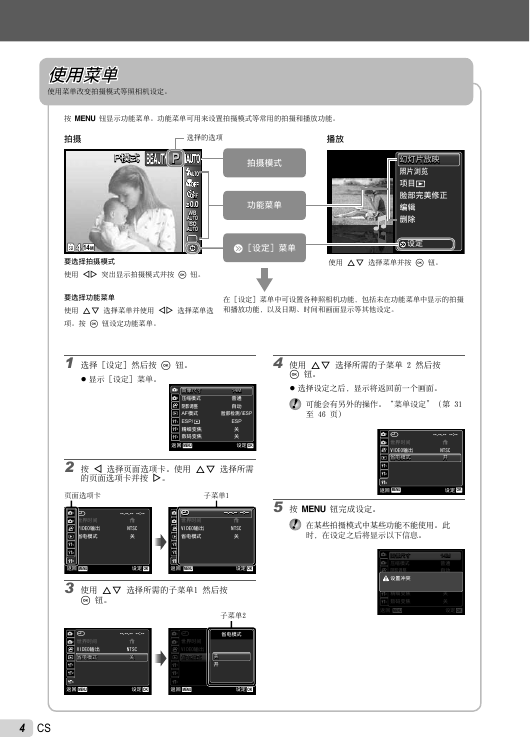

使⽤菜单使⽤菜单使⽤菜单改变拍摄模式等照相机设定。按 m 钮显⽰功能菜单。功能菜单可⽤来设置拍摄模式等常⽤的拍摄和播放功能。拍摄选择的选项播放 PP PP 拍摄模式功能菜单 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 14M44 o [设定] 菜单要选择拍摄模式使⽤ HI 突出显⽰拍摄模式并按 A 钮。要选择功能菜单使⽤ FG 选择菜单并使⽤ HI 选择菜单选项。按 A 钮设定功能菜单。使⽤ FG 选择菜单并按 A 钮。在 [设定] 菜单中可设置各种照相机功能，包括未在功能菜单中显⽰的拍摄和播放功能，以及⽇期、时间和画⾯显⽰等其他设定。 1 选择 [设定] 然后按 A 钮。 4 使⽤ FG 选择所需的⼦菜单 2 然后按 A 钮。 ● 选择设定之后，显⽰将返回前⼀个画⾯。可能会有另外的操作。“菜单设定”（第 31 ⾄ 46 页） X --.--.-- --:-- x 1 2 1 2 3 MENU OK OK 5 按 m 钮完成设定。在某些拍摄模式中某些功能不能使⽤。此时，在设定之后将显⽰以下信息。 1 2 1 2 3 AF ESP/ MENU 14M14M iESP ESP OK ● 显⽰ [设定] 菜单。 1 2 1 2 3 AF ESP/ MENU 14M14M iESP ESP OK 2 按 H 选择页⾯选项卡。使⽤ FG 选择所需的页⾯选项卡并按 I。页⾯选项卡⼦菜单1 X --.--.-- --:-- x 1 2 1 2 3 XX XX --.--.-- --:-- --.--.-- --:-- --.--.-- --:-- --.--.-- --:-- x MENU OK MENU OK 3 使⽤ FG 选择所需的⼦菜单1 然后按 A 钮。 X --.--.-- --:-- x 1 2 1 2 3 ⼦菜单2 --.--.-- --:-- X 1 2 1 2 3 MENU OK MENU OK OK 4 CS

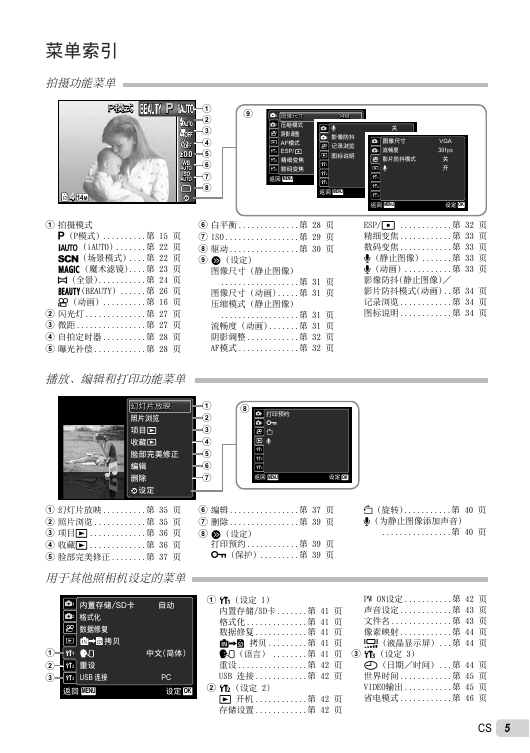

菜单索引拍摄功能菜单 PP 14M44 PP 1 2 3 4 5 6 7 8 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 9 1 2 1 2 3 AF ESP/ MENU 2 iESP 14M14M R ESP 1 1 2 3 OK MENU 1 拍摄模式 P (P模式) ..........第 15 页 M (iAUTO) .......第 22 页 s (场景模式) ....第 22 页 P (魔术滤镜) ....第 23 页 p (全景)...........第 24 页 Q(BEAUTY) ......第 26 页 A (动画) ..........第 16 页 2 闪光灯 ..............第 27 页 3 微距 ................第 27 页 4 ⾃拍定时器 ..........第 28 页 5 曝光补偿 ............第 28 页 6 ⽩平衡 ..............第 28 页 7 ISO .................第 29 页 8 驱动 ................第 30 页 9 o (设定) 图像尺⼨ (静⽌图像) ..................第 31 页图像尺⼨ (动画) .....第 31 页压缩模式 (静⽌图像) ..................第 31 页流畅度 (动画) .......第 31 页阴影调整 ............第 32 页 AF模式 ..............第 32 页播放、编辑和打印功能菜单 1 2 3 4 5 6 7 8 0 y R 1 2 1 2 3 MENU OK R OK OKOK 1 2 1 2 3 VGA MENU OK ESP/n ............第 32 页精细变焦 ............第 33 页数码变焦 ............第 33 页 R (静⽌图像) .......第 33 页 R (动画) ...........第 33 页影像防抖(静⽌图像)／影⽚防抖模式(动画) ..第 34 页记录浏览 ............第 34 页图标说明 ............第 34 页 1 幻灯⽚放映 ..........第 35 页 2 照⽚浏览 ............第 35 页 3 项⽬q .............第 36 页 4 收藏q .............第 36 页 5 脸部完美修正 ........第 37 页 6 编辑 ................第 37 页 7 删除 ................第 39 页 8 o (设定) 打印预约 ............第 39 页 0 (保护) .........第 39 页 y (旋转)...........第 40 页 R (为静⽌图像添加声⾳) ................第 40 页⽤于其他照相机设定的菜单 1 2 1 2 3 SD USB MENU 1 2 3 PC OKOK 1 r（设定 1）内置存储/SD卡 .......第 41 页格式化 ..............第 41 页数据修复 ............第 41 页 u 拷贝 .........第 41 页 l（语⾔） ........第 41 页重设 ................第 42 页 USB 连接 ............第 42 页 2 s（设定 2） q 开机 ............第 42 页存储设置 ............第 42 页 PW ON设定 ...........第 42 页声⾳设定 ............第 43 页⽂件名 ..............第 43 页像素映射 ............第 44 页 s (液晶显⽰屏) ...第 44 页 3 t（设定 3） X (⽇期／时间) ...第 44 页世界时间 ............第 45 页 VIDEO输出 ...........第 45 页省电模式 ............第 46 页 CS 5

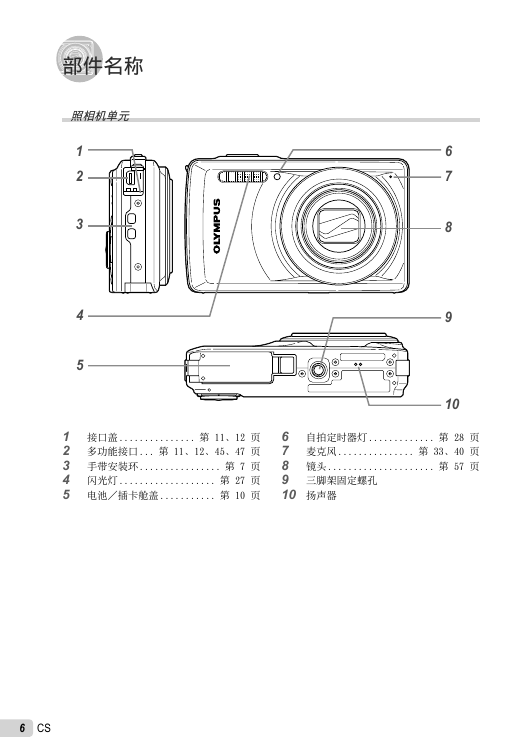

部件名称照相机单元 1 2 3 4 5 6 7 8 9 10 1 接⼝盖 ............... 第 11、12 页 2 多功能接⼝ ... 第 11、12、45、47 页 3 ⼿带安装环 ................ 第 7 页 4 闪光灯 ................... 第 27 页 5 电池／插卡舱盖 ........... 第 10 页 6 ⾃拍定时器灯 ............. 第 28 页 7 麦克风 ............... 第 33、40 页 8 镜头 ..................... 第 57 页 9 三脚架固定螺孔 10 扬声器 6 CS

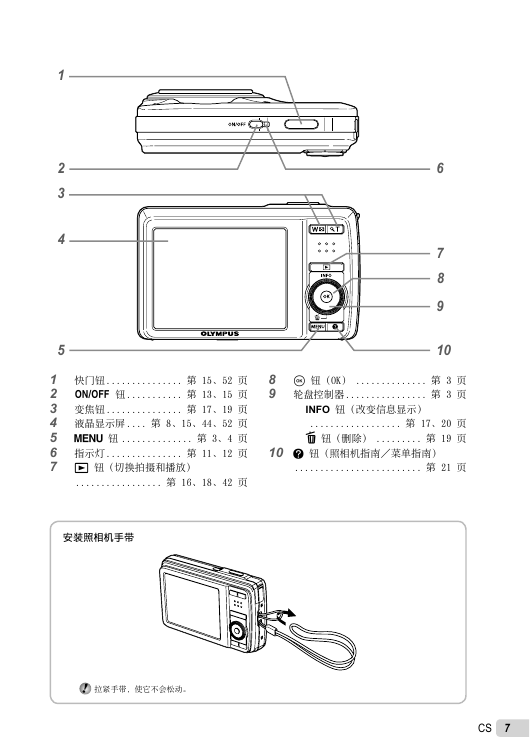

1 2 3 4 5 1 快门钮 ............... 第 15、52 页 2 n 钮 ........... 第 13、15 页 3 变焦钮 ............... 第 17、19 页 4 液晶显⽰屏 .... 第 8、15、44、52 页 5 m 钮 .............. 第 3、4 页 6 指⽰灯 ............... 第 11、12 页 7 q 钮（切换拍摄和播放） ................. 第 16、18、42 页安装照相机⼿带 6 7 8 9 10 8 A 钮（OK） .............. 第 3 页 9 轮盘控制器 ................ 第 3 页 INFO 钮（改变信息显⽰） .................. 第 17、20 页 D 钮（删除） ......... 第 19 页 10 E 钮 (照相机指南／菜单指南） ......................... 第 21 页拉紧⼿带，使它不会松动。 CS 7

液晶显⽰屏拍摄模式显⽰ 1 22 21 20 19 14M44 17 NORM 16 18 15 14 13 12 1/100 F3.0 1/100 F3.0 23 24 静⽌图像 2 PP PP 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 3 4 5 6 7 8 9 11 1 21 19 2 0.00.0 WB WB AUTO AUTO ONON 13 12 16 15 14 动画 4 5 6 7 10 11 00:34 00:34 18 VGA 17 1 电池检查 ............. 第 12、53 页 2 拍摄模式 ............. 第 15、22 页 3 闪光灯 ................... 第 27 页闪光灯待机／闪光灯充电 ... 第 52 页 4 微距／超级微距 ........... 第 27 页 5 ⾃拍定时器 ............... 第 28 页 6 曝光补偿 ................. 第 28 页 7 ⽩平衡 ................... 第 28 页 8 ISO ...................... 第 29 页 9 驱动 ..................... 第 30 页 10 带声⾳记录 (动画) ........ 第 33 页 11 [设定] 菜单 ............ 第 4、5 页 12 世界时间 ................. 第 45 页 13 影像防抖（静⽌图像）／数码影像防抖（动画） ..... 第 34 页 14 测光 ..................... 第 32 页 15 阴影调整技术 ............. 第 32 页 16 压缩（静⽌图像） ..... 第 31、60 页帧频 (动画) .......... 第 31、60 页 17 图像尺⼨ ............. 第 31、60 页 18 可存储静⽌图像数（静⽌图像） ..................... 第 15、60 页剩余记录时间（动画） . 第 16、60 页 19 当前存储器 ............... 第 59 页 20 直⽅图 ................... 第 17 页 21 AF 对焦框 ................ 第 15 页 22 照相机抖动警告 23 光圈值 ................... 第 15 页 24 快门速度 ................. 第 15 页 8 CS
