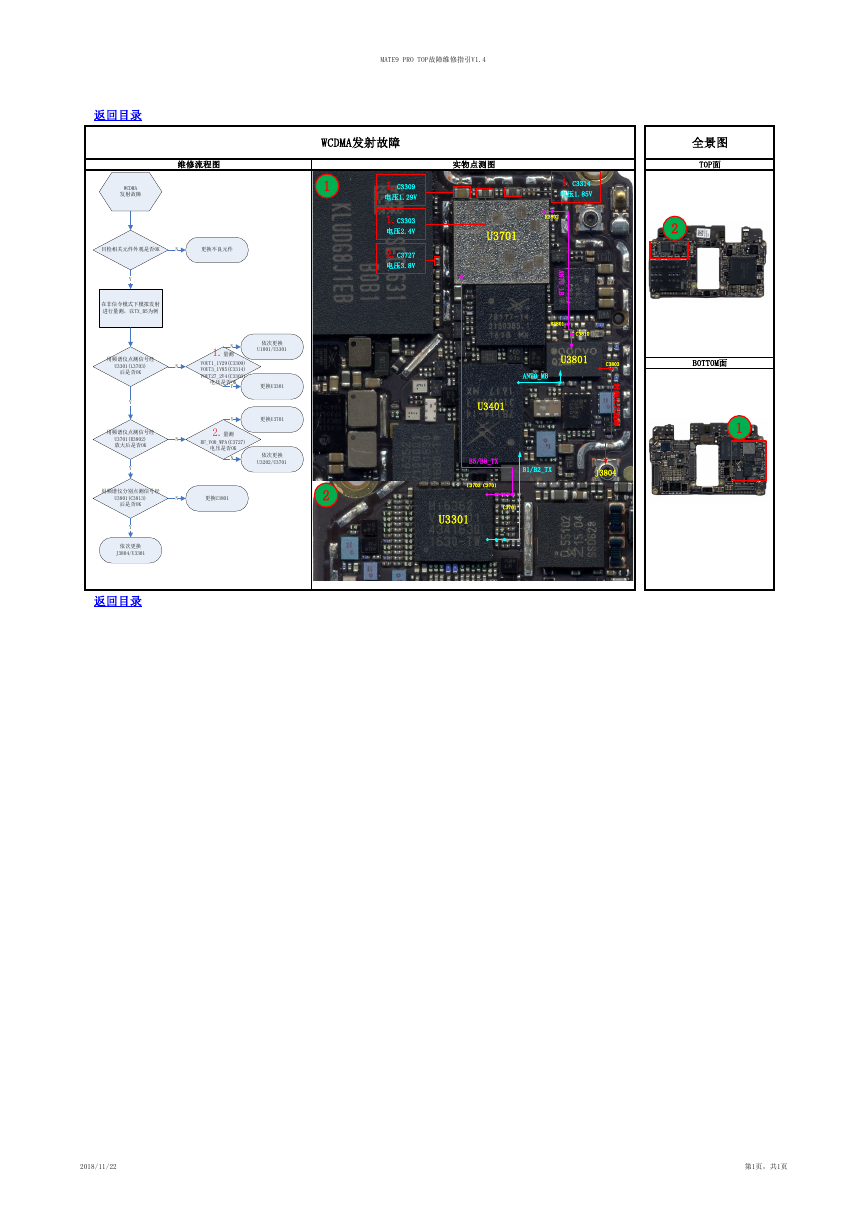

MATE9 PRO TOP故障维修指引V1.4 维修流程图 实物点测图 WCDMA发射故障 目检相关元件外观是否OK N 更换不良元件 返回目录 WCDMA 发射故障 Y 在非信令模式下模拟发射 进行量测，以TX_B5为例 用频谱仪点测信号经 U3301(L3703) 后是否OK Y 用频谱仪点测信号经 U3701(R3802) 放大后是否OK Y 用频谱仪分别点测信号经 U3801(C3813) 后是否OK Y 依次更换 J3804/U3301 N N N 返回目录 全景图 TOP面 2 1 1.C3309 电压1.29V 1.C3303 电压2.4V 2.C3727 电压3.8V U3701 1.C3314 电压1.85V R3802 A N T 0 _ L B R3801 C3810 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y 依次更换 U1001/U3301 更换U3301 Y 更换U3701 2.量测 RF_VO0_WPA(C3727) 电压是否OK N 依次更换 U3202/U3701 更换U3801 2 U3801 C3803 BOTTOM面 ANT0_MB 射 频 公 共 线 路 1 B1/B2_TX J3804 U3401 B5/B8_TX L3703 C3701 C3701 U3301 2018/11/22 第1页，共1页
