《创新设计》报告

校园导航问题

一、需求分析

二、概要设计

1．平面图的数据类型定义

２．查询各个景点的信息

3．查询任意两个景点之间的最短路径

4．查找两个顶点间的所有路径

5．查找通过多个顶点的最短路径

6．界面函数

7．主函数

三、详细设计

1．图的类型及新定义的数据类型、检错函数

2．查询各顶点信息的伪代码算法

3．查询任意两个景点之间的最短路径

4．查找两个顶点间的所有路径

5．查找通过多个顶点的最短路径

6．界面函数

7．主函数

四、调试分析

五、用户手册

六、测试数据及地图

input.txt 存放的内容

测试数据及结果：

1．测试查询信息的功能

2. 测试查询两点最短路径的函数

3. 测试两点的所有路径

4. 测试通过多点的所有路径

七、附录

八、参考材料

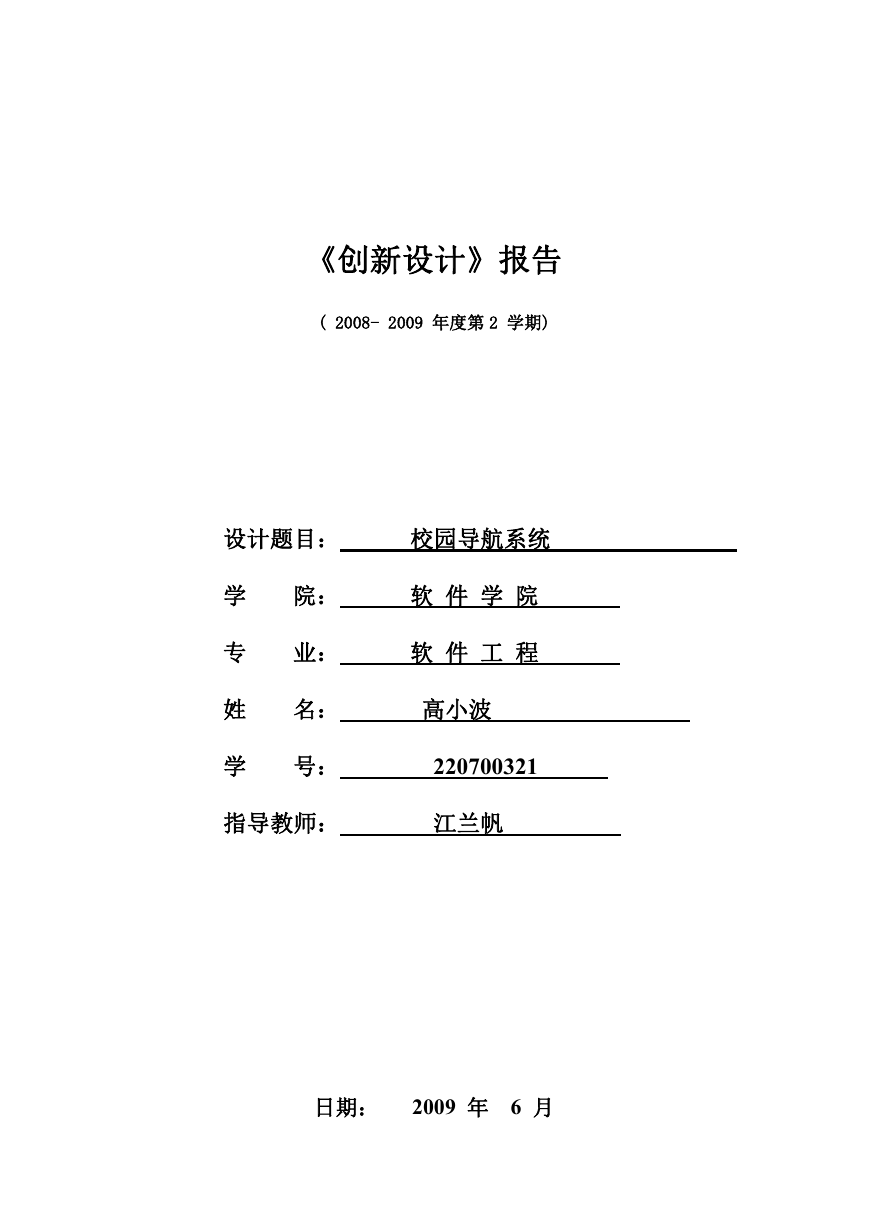

《创新设计》报告 ( 2008- 2009 年度第 2 学期) 设计题目：校园导航系统学专姓学院：业：名：号：软件学院软件工程高小波 220700321 指导教师：江兰帆日期： 2009 年 6 月

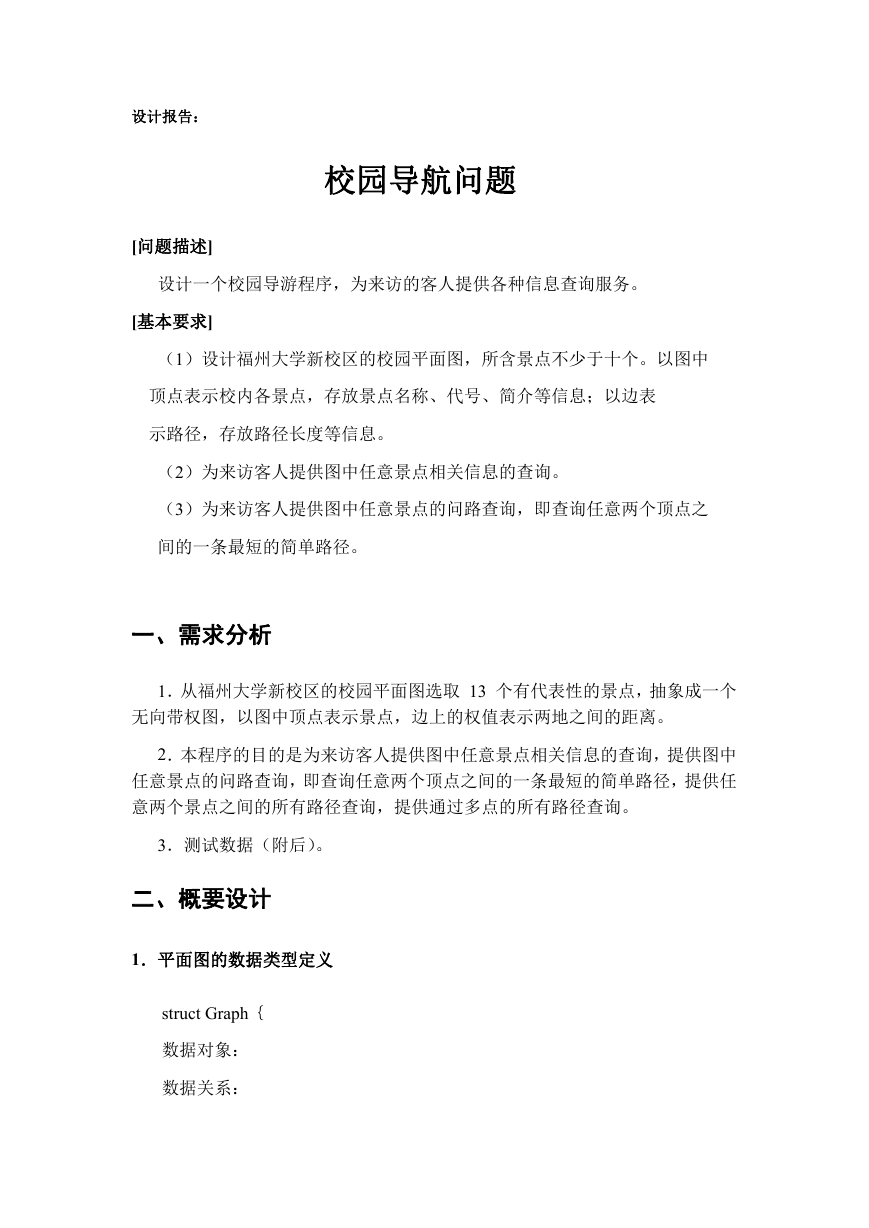

设计报告： [问题描述] 校园导航问题设计一个校园导游程序，为来访的客人提供各种信息查询服务。 [基本要求] （1）设计福州大学新校区的校园平面图，所含景点不少于十个。以图中顶点表示校内各景点，存放景点名称、代号、简介等信息；以边表示路径，存放路径长度等信息。（2）为来访客人提供图中任意景点相关信息的查询。（3）为来访客人提供图中任意景点的问路查询，即查询任意两个顶点之间的一条最短的简单路径。一、需求分析 1．从福州大学新校区的校园平面图选取 13 个有代表性的景点，抽象成一个无向带权图，以图中顶点表示景点，边上的权值表示两地之间的距离。 2．本程序的目的是为来访客人提供图中任意景点相关信息的查询，提供图中任意景点的问路查询，即查询任意两个顶点之间的一条最短的简单路径，提供任意两个景点之间的所有路径查询，提供通过多点的所有路径查询。 3．测试数据（附后）。二、概要设计 1．平面图的数据类型定义 struct Graph｛数据对象：数据关系：

｝ bool Errorstr(Graph& G,string x) 初始条件：图 G 已存在，名称 x 被传入操作结果：判断 x 这条信息是否在 G 中 bool Errornum(Graph& G,int x) 初始条件：图 G 已存在，代号 x 被传入操作结果：判断 x 这条信息是否在 G 中 string Inttostr(Graph& G,int x) 初始条件：图 G 已存在代号 x 被传入操作结果：返回把 x 相应的名称 void ReadData(Graph& G) 初始条件：图 G 已存在操作结果：从文件 input.txt 读入数据２．查询各个景点的信息 search(Graph& G) 初始条件：图 G 已存在操作结果：查找用户输入的景点名称，并显示到屏幕上 3．查询任意两个景点之间的最短路径 Floyd (Graph& G) 初始条件：图 G 已存在操作结果：查找到用户输入的两个景点的最短路径，并显示到屏幕上 PrintShortestPath ( int* *c, int* *path, Graph& G, string x,string y) 初始条件：图 G 已存在，并且用户输入了要查找的两个景点名称

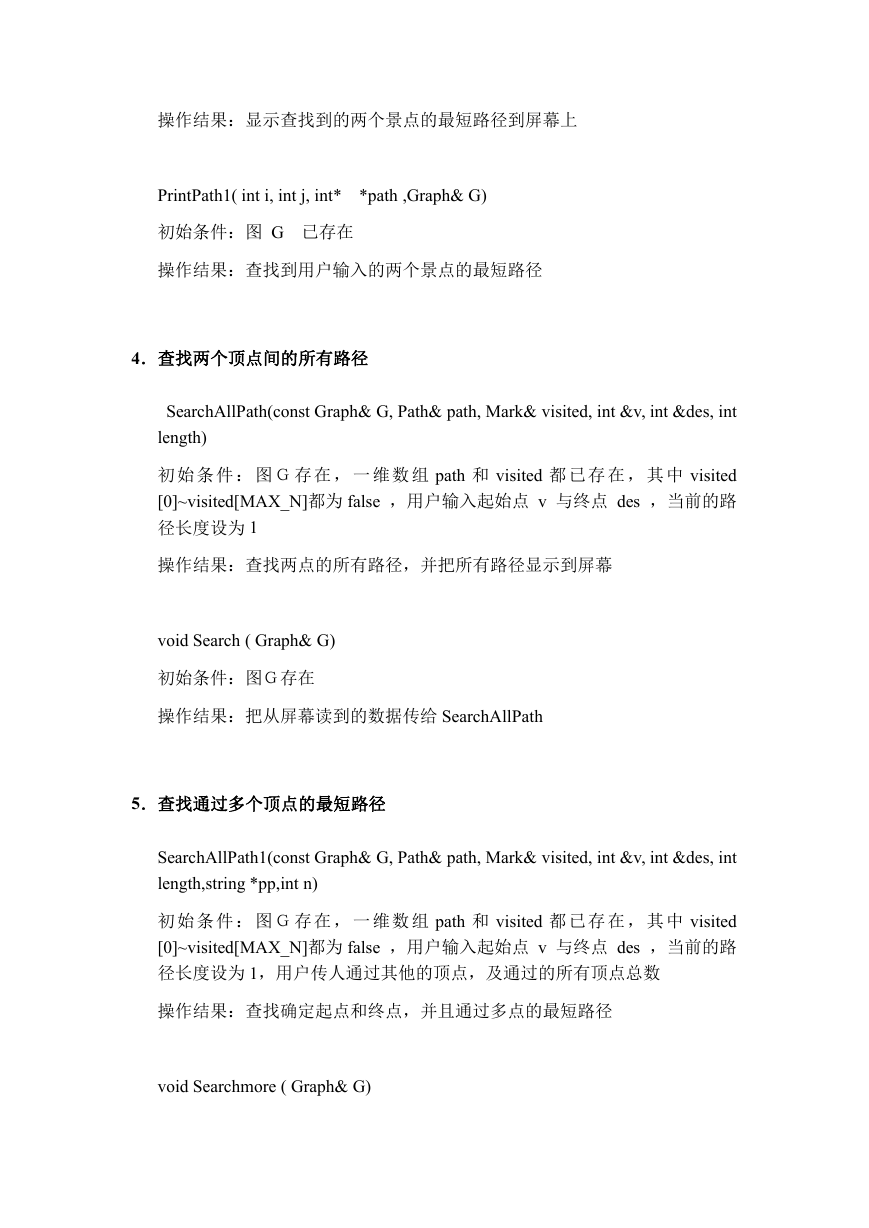

操作结果：显示查找到的两个景点的最短路径到屏幕上 PrintPath1( int i, int j, int* *path ,Graph& G) 初始条件：图 G 已存在操作结果：查找到用户输入的两个景点的最短路径 4．查找两个顶点间的所有路径 SearchAllPath(const Graph& G, Path& path, Mark& visited, int &v, int &des, int length) 初始条件：图Ｇ存在，一维数组 path 和 visited 都已存在，其中 visited [0]~visited[MAX_N]都为 false ，用户输入起始点 v 与终点 des ，当前的路径长度设为 1 操作结果：查找两点的所有路径，并把所有路径显示到屏幕 void Search ( Graph& G) 初始条件：图Ｇ存在操作结果：把从屏幕读到的数据传给 SearchAllPath 5．查找通过多个顶点的最短路径 SearchAllPath1(const Graph& G, Path& path, Mark& visited, int &v, int &des, int length,string *pp,int n) 初始条件：图Ｇ存在，一维数组 path 和 visited 都已存在，其中 visited [0]~visited[MAX_N]都为 false ，用户输入起始点 v 与终点 des ，当前的路径长度设为 1，用户传人通过其他的顶点，及通过的所有顶点总数操作结果：查找确定起点和终点，并且通过多点的最短路径 void Searchmore ( Graph& G)

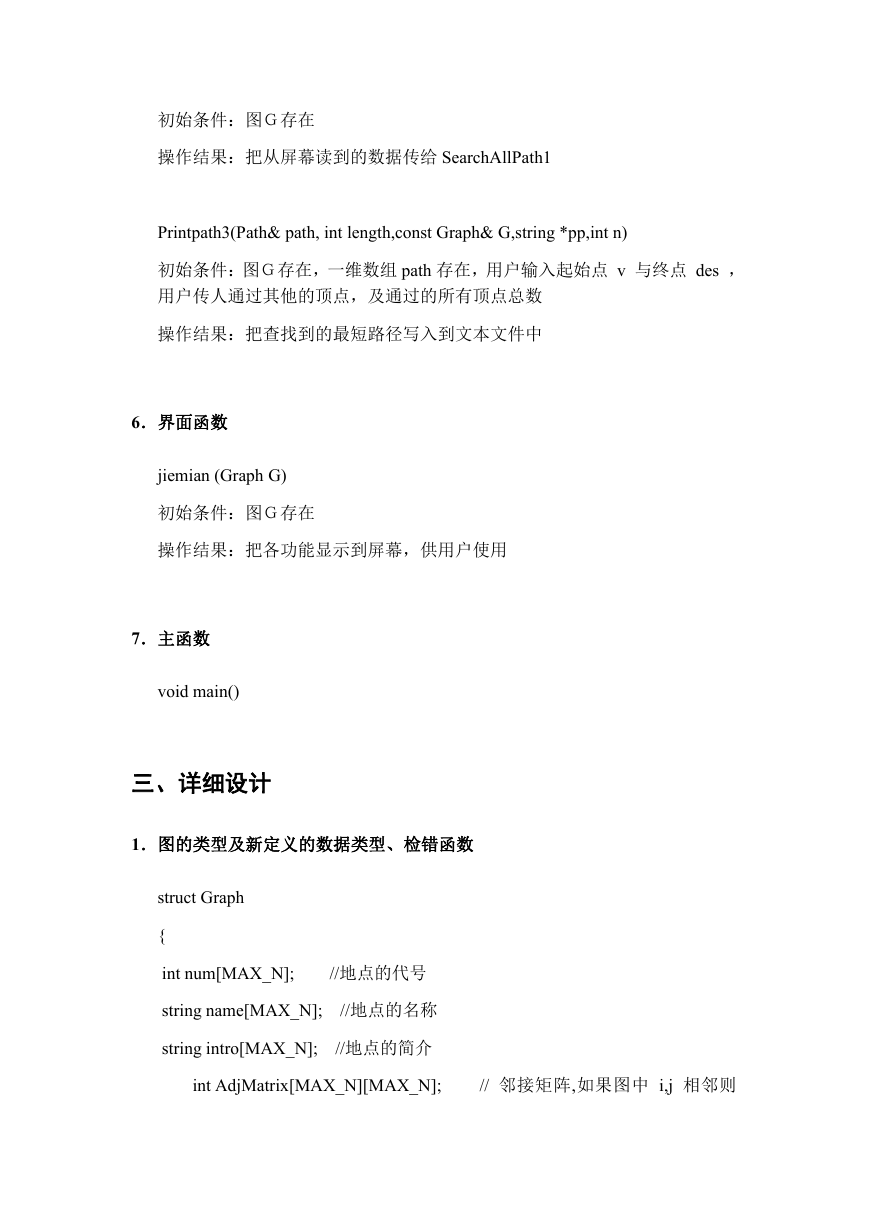

初始条件：图Ｇ存在操作结果：把从屏幕读到的数据传给 SearchAllPath1 Printpath3(Path& path, int length,const Graph& G,string *pp,int n) 初始条件：图Ｇ存在，一维数组 path 存在，用户输入起始点 v 与终点 des ，用户传人通过其他的顶点，及通过的所有顶点总数操作结果：把查找到的最短路径写入到文本文件中 6．界面函数 jiemian (Graph G) 初始条件：图Ｇ存在操作结果：把各功能显示到屏幕，供用户使用 7．主函数 void main() 三、详细设计 1．图的类型及新定义的数据类型、检错函数 struct Graph { int num[MAX_N]; //地点的代号 string name[MAX_N]; //地点的名称 string intro[MAX_N]; //地点的简介 int AdjMatrix[MAX_N][MAX_N]; // 邻接矩阵,如果图中 i,j 相邻则

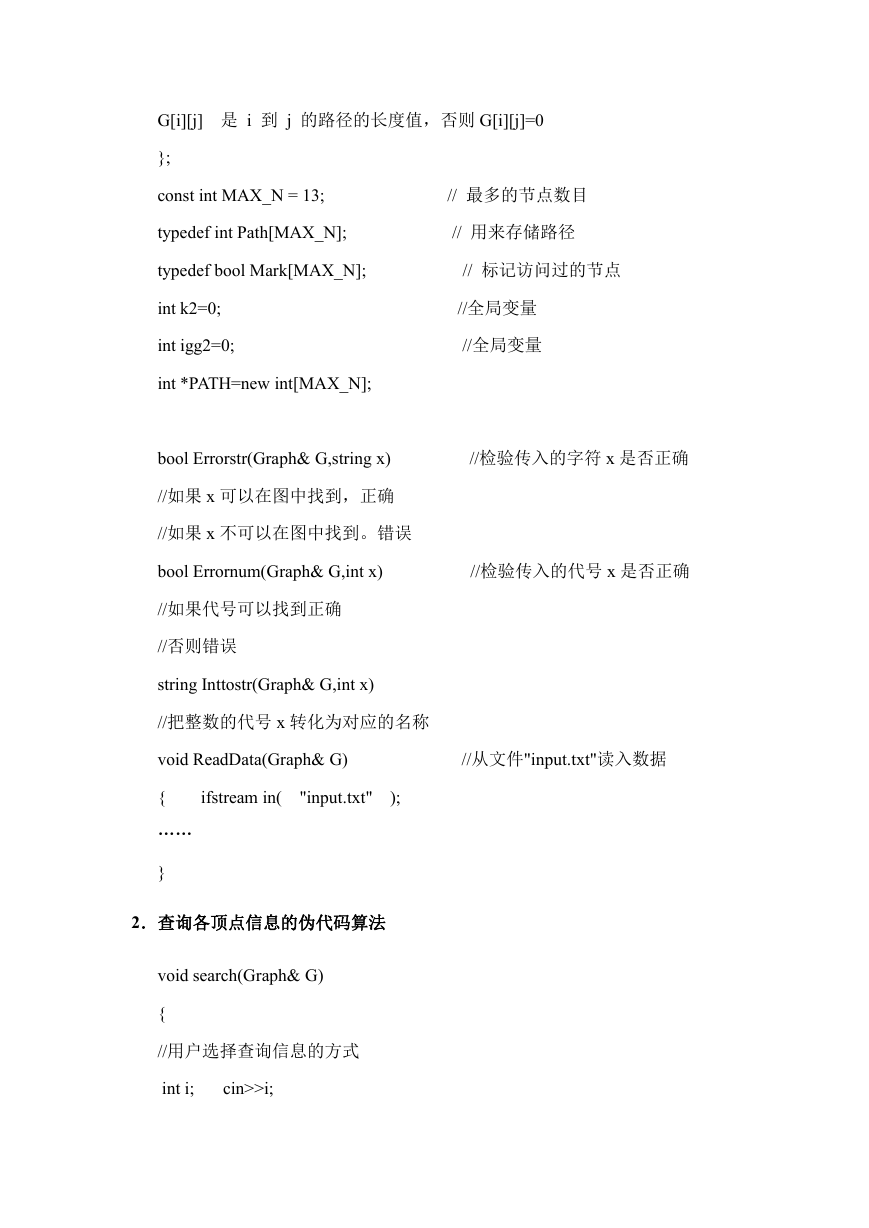

G[i][j] 是 i 到 j 的路径的长度值，否则 G[i][j]=0 }; const int MAX_N = 13; typedef int Path[MAX_N]; // 最多的节点数目 // 用来存储路径 typedef bool Mark[MAX_N]; // 标记访问过的节点 int k2=0; int igg2=0; int *PATH=new int[MAX_N]; //全局变量 //全局变量 bool Errorstr(Graph& G,string x) //检验传入的字符 x 是否正确 //如果 x 可以在图中找到，正确 //如果 x 不可以在图中找到。错误 bool Errornum(Graph& G,int x) //检验传入的代号 x 是否正确 //如果代号可以找到正确 //否则错误 string Inttostr(Graph& G,int x) //把整数的代号 x 转化为对应的名称 void ReadData(Graph& G) //从文件"input.txt"读入数据 { ifstream in( "input.txt" ); …… } 2．查询各顶点信息的伪代码算法 void search(Graph& G) { //用户选择查询信息的方式 int i; cin>>i;

if(i==1) //按代号查询 {……} //如果代号和 G.num[j]相同，则找到，并输出,否则不存在这条信息 else if(i==2) //按名称查询 //如果代号和 G.name[j]相同，则找到，并输出，否则不存在这条信 {……} 息 else { cout<<"选择查询方式出错！ "<

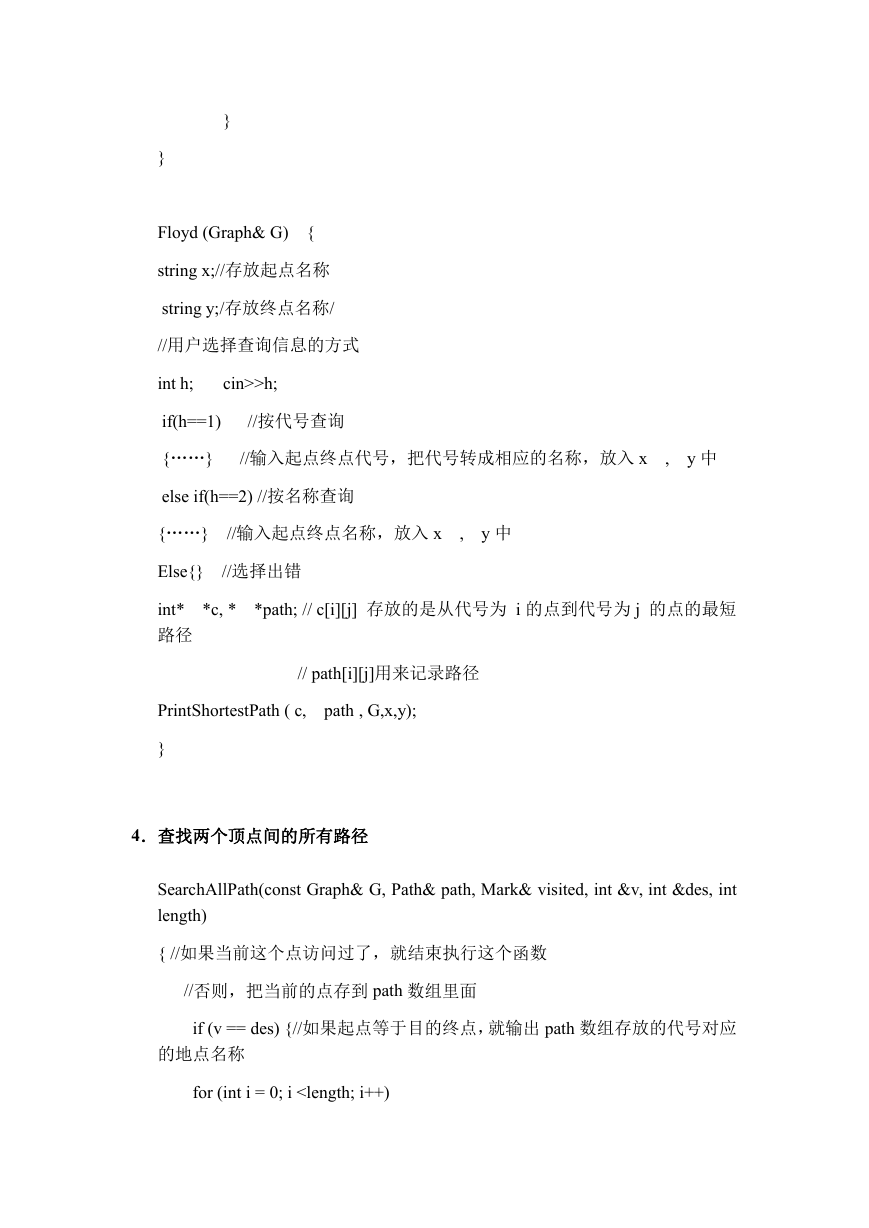

} } Floyd (Graph& G) { string x;//存放起点名称 string y;/存放终点名称/ //用户选择查询信息的方式 int h; cin>>h; if(h==1) //按代号查询 {……} //输入起点终点代号，把代号转成相应的名称，放入 x , y 中 else if(h==2) //按名称查询 {……} //输入起点终点名称，放入 x , y 中 Else{} //选择出错 *c, * *path; // c[i][j] 存放的是从代号为 i 的点到代号为 j 的点的最短 int* 路径 // path[i][j]用来记录路径 PrintShortestPath ( c, path , G,x,y); } 4．查找两个顶点间的所有路径 SearchAllPath(const Graph& G, Path& path, Mark& visited, int &v, int &des, int length) { //如果当前这个点访问过了，就结束执行这个函数 //否则，把当前的点存到 path 数组里面 if (v == des) {//如果起点等于目的终点，就输出 path 数组存放的代号对应的地点名称 for (int i = 0; i
