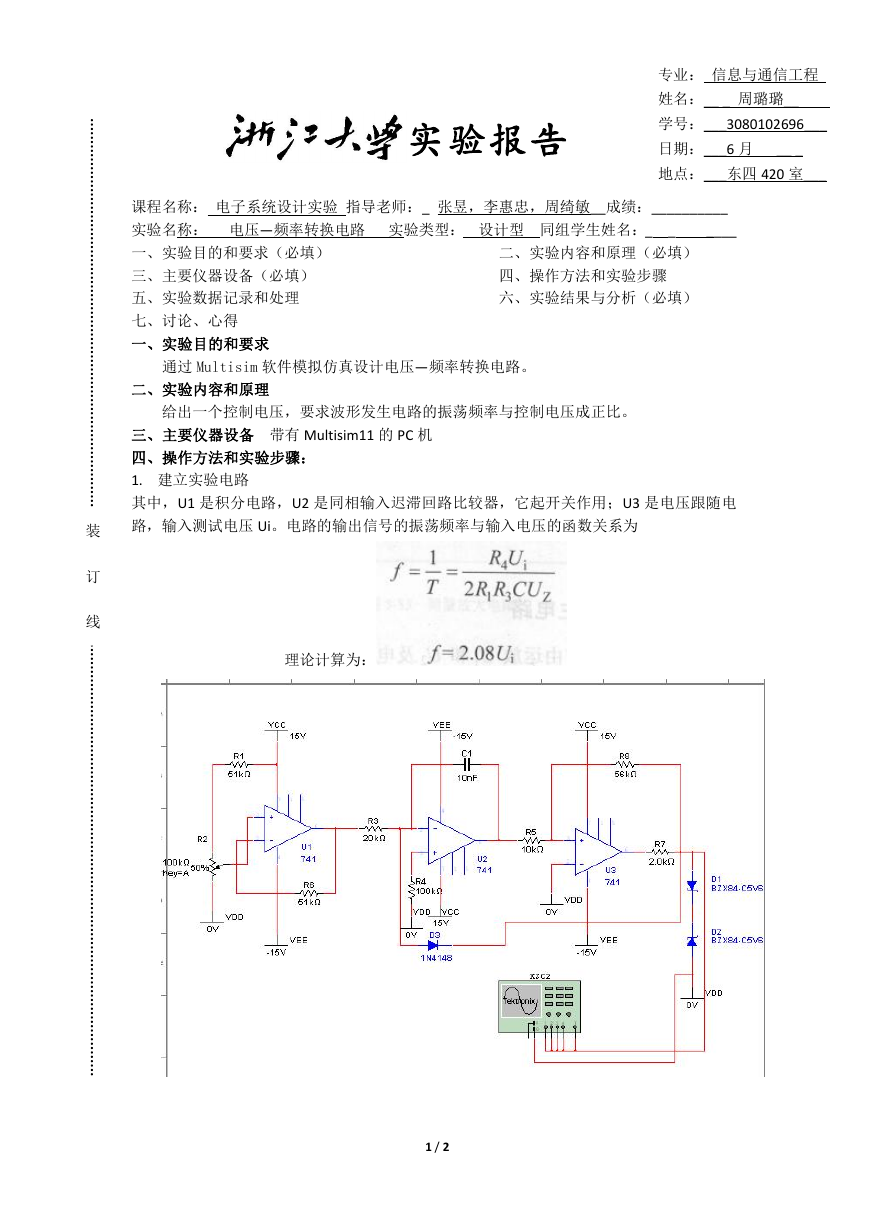

实验报告 专业： 信息与通信工程 姓名：__ _ 周璐璐__ 学号：___3080102696___ 日期：___6 月 __ _ 地点：___东四 420 室___ 课程名称： 电子系统设计实验 指导老师：_ 张昱，李惠忠，周绮敏__成绩：__________ 实验名称： 电压—频率转换电路 实验类型： 设计型 同组学生姓名：_ ____ 一、实验目的和要求（必填） 三、主要仪器设备（必填） 五、实验数据记录和处理 七、讨论、心得 一、实验目的和要求 二、实验内容和原理（必填） 四、操作方法和实验步骤 六、实验结果与分析（必填） _ 通过 Multisim 软件模拟仿真设计电压—频率转换电路。 二、实验内容和原理 给出一个控制电压，要求波形发生电路的振荡频率与控制电压成正比。 三、主要仪器设备 带有 Multisim11 的 PC 机 四、操作方法和实验步骤： 1. 建立实验电路 其中，U1 是积分电路，U2 是同相输入迟滞回路比较器，它起开关作用；U3 是电压跟随电 路，输入测试电压 Ui。电路的输出信号的振荡频率与输入电压的函数关系为 装 订 线 理论计算为： 1 / 2 

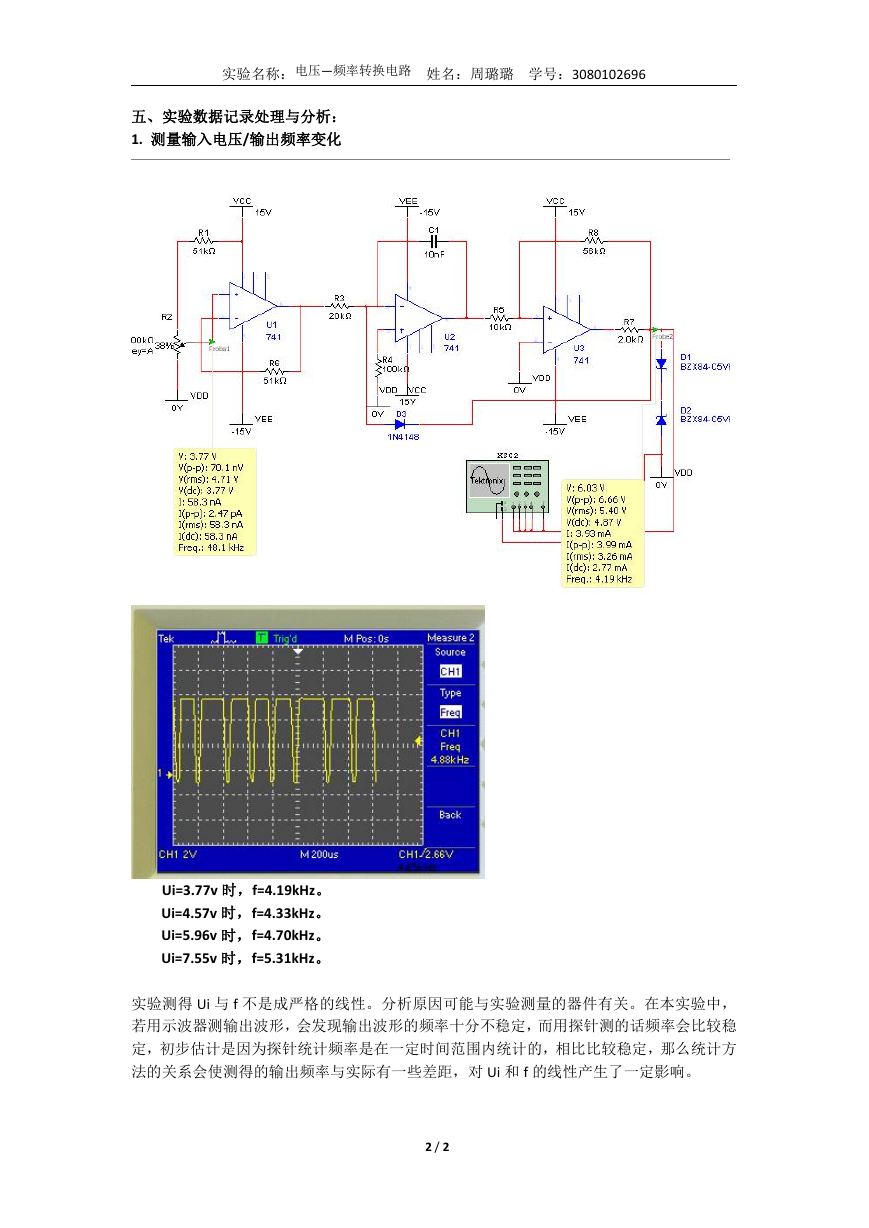

实验名称：电压—频率转换电路 姓名：周璐璐 学号：3080102696 五、实验数据记录处理与分析： 1. 测量输入电压/输出频率变化 Ui=3.77v 时，f=4.19kHz。 Ui=4.57v 时，f=4.33kHz。 Ui=5.96v 时，f=4.70kHz。 Ui=7.55v 时，f=5.31kHz。 实验测得 Ui 与 f 不是成严格的线性。分析原因可能与实验测量的器件有关。在本实验中， 若用示波器测输出波形，会发现输出波形的频率十分不稳定，而用探针测的话频率会比较稳 定，初步估计是因为探针统计频率是在一定时间范围内统计的，相比比较稳定，那么统计方 法的关系会使测得的输出频率与实际有一些差距，对 Ui 和 f 的线性产生了一定影响。 2 / 2
