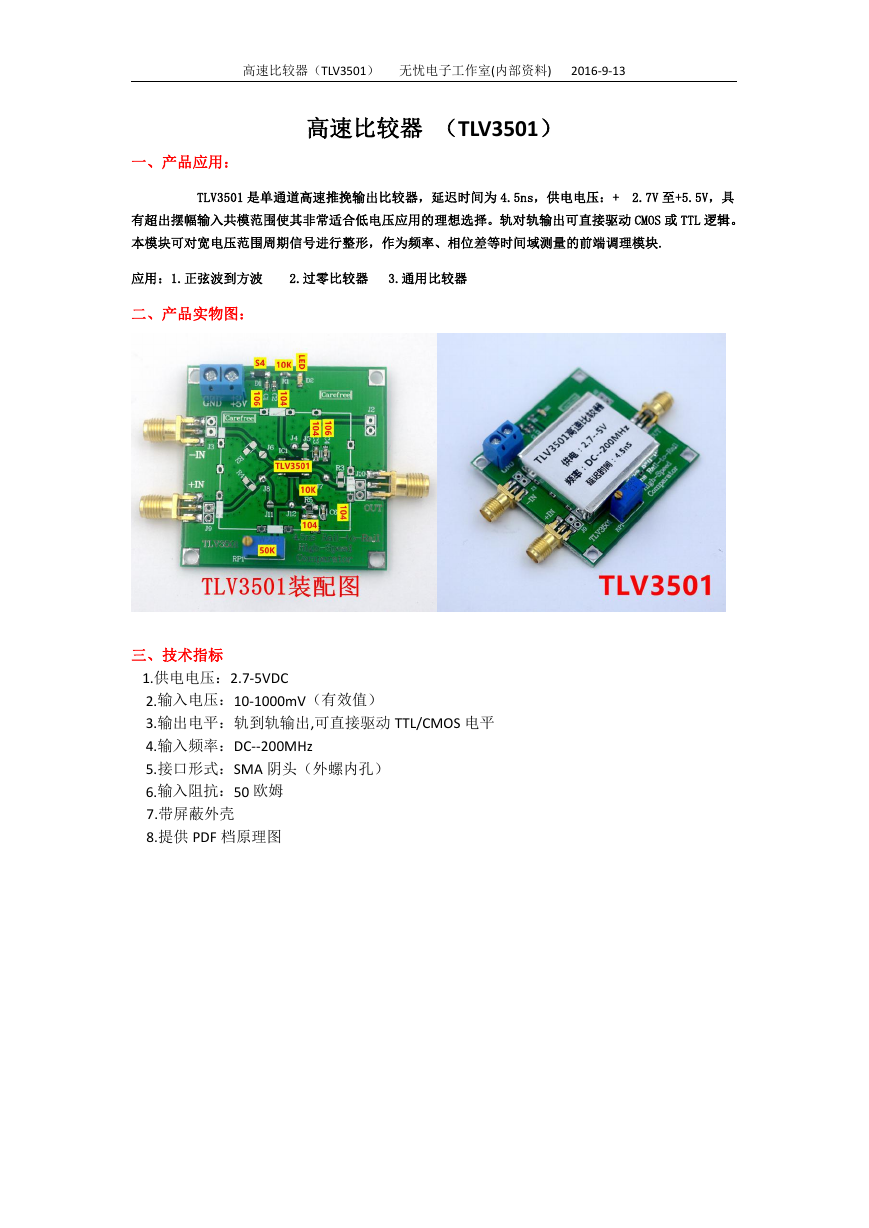

高速比较器（TLV3501） 无忧电子工作室(内部资料) 2016-9-13 高速比较器 （TLV3501） 一、产品应用： TLV3501 是单通道高速推挽输出比较器，延迟时间为 4.5ns，供电电压：+ 2.7V 至+5.5V，具 有超出摆幅输入共模范围使其非常适合低电压应用的理想选择。轨对轨输出可直接驱动 CMOS 或 TTL 逻辑。 本模块可对宽电压范围周期信号进行整形，作为频率、相位差等时间域测量的前端调理模块. 应用：1.正弦波到方波 2.过零比较器 3.通用比较器 二、产品实物图： 三、技术指标 1.供电电压：2.7-5VDC 2.输入电压：10-1000mV（有效值） 3.输出电平：轨到轨输出,可直接驱动 TTL/CMOS 电平 4.输入频率：DC--200MHz 5.接口形式：SMA 阴头（外螺内孔） 6.输入阻抗：50 欧姆 7.带屏蔽外壳 8.提供 PDF 档原理图 

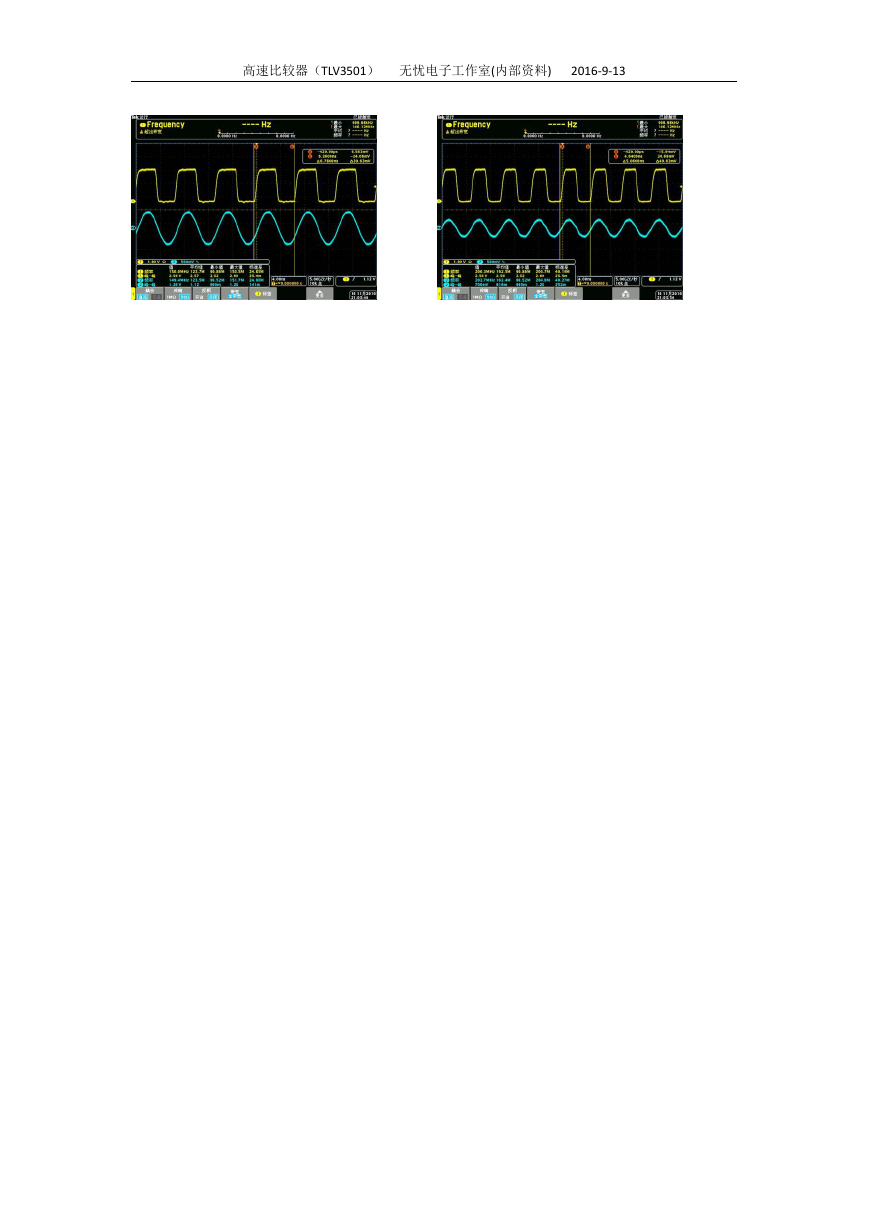

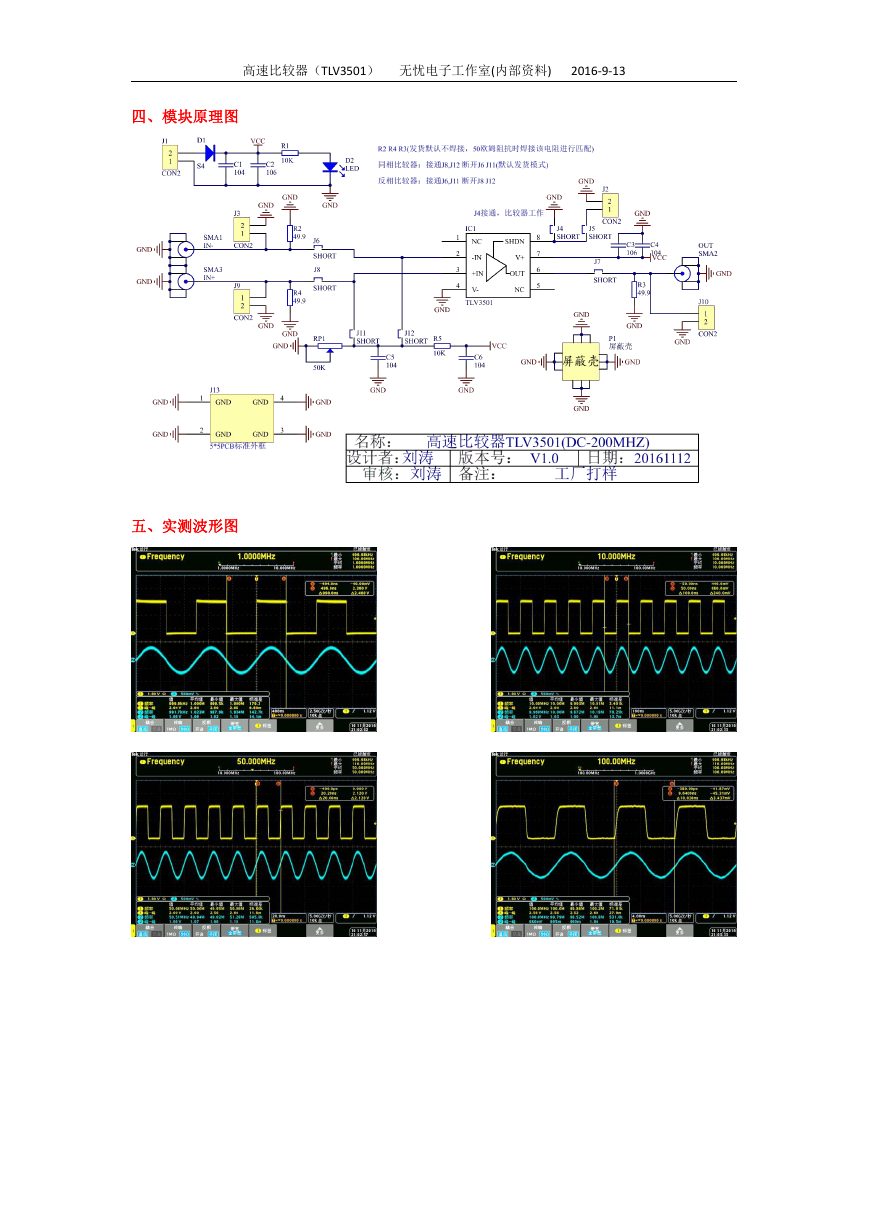

高速比较器（TLV3501） 无忧电子工作室(内部资料) 2016-9-13 四、模块原理图 五、实测波形图 

高速比较器（TLV3501） 无忧电子工作室(内部资料) 2016-9-13
