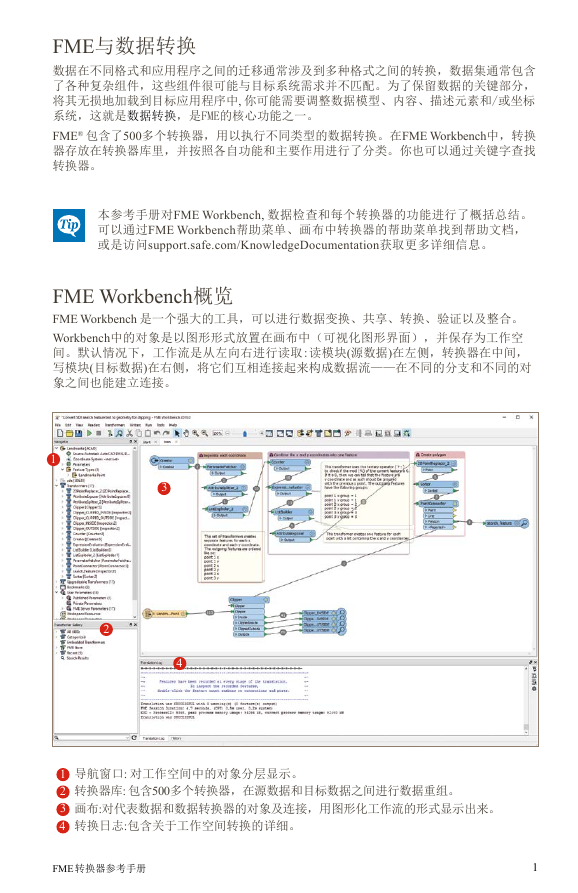

    FME与数据转换 数据在不同格式和应用程序之间的迁移通常涉及到多种格式之间的转换，数据集通常包含 了各种复杂组件，这些组件很可能与目标系统需求并不匹配。为了保留数据的关键部分， 将其无损地加载到目标应用程序中, 你可能需要调整数据模型、内容、描述元素和/或坐标 系统，这就是数据转换，是FME的核心功能之一。 FME® 包含了500多个转换器，用以执行不同类型的数据转换。在FME Workbench中，转换 器存放在转换器库里，并按照各自功能和主要作用进行了分类。你也可以通过关键字查找 转换器。 本参考手册对FME Workbench, 数据检查和每个转换器的功能进行了概括总结。 可以通过FME Workbench帮助菜单、画布中转换器的帮助菜单找到帮助文档， 或是访问support.safe.com/KnowledgeDocumentation获取更多详细信息。 FME Workbench概览 FME Workbench 是一个强大的工具，可以进行数据变换、共享、转换、验证以及整合。 Workbench中的对象是以图形形式放置在画布中（可视化图形界面），并保存为工作空 间。默认情况下，工作流是从左向右进行读取:读模块(源数据)在左侧，转换器在中间， 写模块(目标数据)在右侧，将它们互相连接起来构成数据流——在不同的分支和不同的对 象之间也能建立连接。 1 3 2 4 1 2 3 4 导航窗口: 对工作空间中的对象分层显示。 转换器库: 包含500多个转换器，在源数据和目标数据之间进行数据重组。 画布:对代表数据和数据转换器的对象及连接，用图形化工作流的形式显示出来。 转换日志:包含关于工作空间转换的详细。 1 FME 转换器参考手册

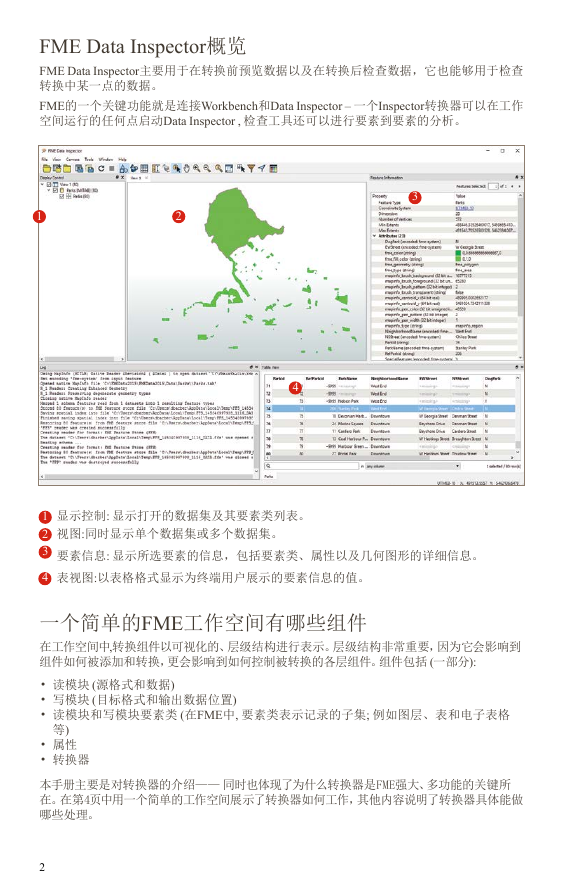

    FME Data Inspector概览 FME Data Inspector主要用于在转换前预览数据以及在转换后检查数据，它也能够用于检查 转换中某一点的数据。 FME的一个关键功能就是连接Workbench和Data Inspector – 一个Inspector转换器可以在工作 空间运行的任何点启动Data Inspector , 检查工具还可以进行要素到要素的分析。 1 2 3 4 1 2 3 4 显示控制: 显示打开的数据集及其要素类列表。 视图:同时显示单个数据集或多个数据集。 要素信息: 显示所选要素的信息，包括要素类、属性以及几何图形的详细信息。 表视图:以表格格式显示为终端用户展示的要素信息的值。 一个简单的FME工作空间有哪些组件 在工作空间中,转换组件以可视化的、层级结构进行表示。层级结构非常重要，因为它会影响到 组件如何被添加和转换，更会影响到如何控制被转换的各层组件。组件包括 (一部分): • 读模块 (源格式和数据) • 写模块 (目标格式和输出数据位置) • 读模块和写模块要素类 (在FME中, 要素类表示记录的子集; 例如图层、表和电子表格 等) • 属性 • 转换器 本手册主要是对转换器的介绍—— 同时也体现了为什么转换器是FME强大、多功能的关键所 在。在第4页中用一个简单的工作空间展示了转换器如何工作，其他内容说明了转换器具体能做 哪些处理。 2

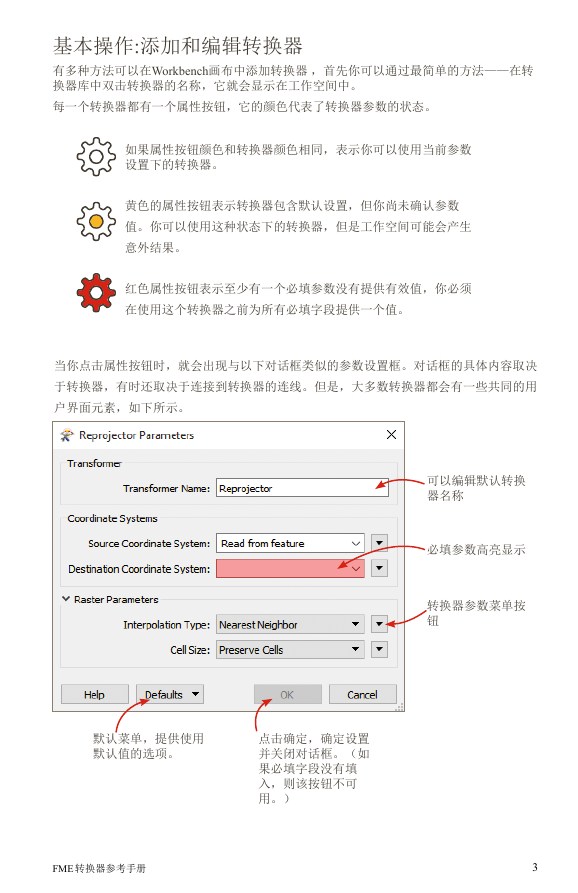

    基本操作:添加和编辑转换器 有多种方法可以在Workbench画布中添加转换器 ，首先你可以通过最简单的方法——在转 换器库中双击转换器的名称，它就会显示在工作空间中。 每一个转换器都有一个属性按钮，它的颜色代表了转换器参数的状态。 如果属性按钮颜色和转换器颜色相同，表示你可以使用当前参数 设置下的转换器。 黄色的属性按钮表示转换器包含默认设置，但你尚未确认参数 值。你可以使用这种状态下的转换器，但是工作空间可能会产生 意外结果。 红色属性按钮表示至少有一个必填参数没有提供有效值，你必须 在使用这个转换器之前为所有必填字段提供一个值。 当你点击属性按钮时，就会出现与以下对话框类似的参数设置框。对话框的具体内容取决 于转换器，有时还取决于连接到转换器的连线。但是，大多数转换器都会有一些共同的用 户界面元素，如下所示。 可以编辑默认转换 器名称 必填参数高亮显示 转换器参数菜单按 钮 3 默认菜单，提供使用 默认值的选项。 点击确定，确定设置 并关闭对话框。（如 果必填字段没有填 入，则该按钮不可 用。） FME 转换器参考手册

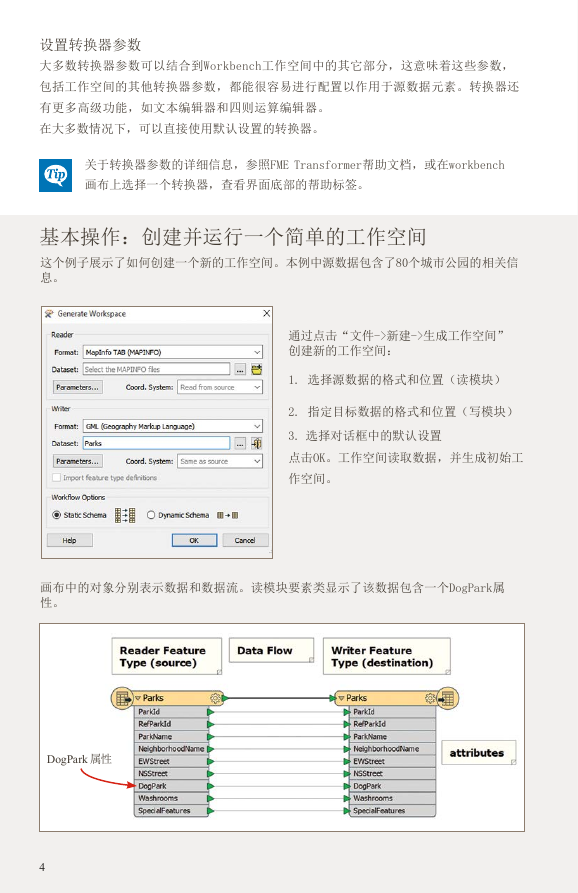

    设置转换器参数 大多数转换器参数可以结合到Workbench工作空间中的其它部分，这意味着这些参数， 包括工作空间的其他转换器参数，都能很容易进行配置以作用于源数据元素。转换器还 有更多高级功能，如文本编辑器和四则运算编辑器。 在大多数情况下，可以直接使用默认设置的转换器。 关于转换器参数的详细信息，参照FME Transformer帮助文档，或在workbench 画布上选择一个转换器，查看界面底部的帮助标签。 基本操作：创建并运行一个简单的工作空间 这个例子展示了如何创建一个新的工作空间。本例中源数据包含了80个城市公园的相关信 息。 通过点击“文件->新建->生成工作空间” 创建新的工作空间： 1. 选择源数据的格式和位置（读模块） 2. 指定目标数据的格式和位置（写模块） 3. 选择对话框中的默认设置 点击OK。工作空间读取数据，并生成初始工 作空间。 画布中的对象分别表示数据和数据流。读模块要素类显示了该数据包含一个DogPark属 性。 DogPark 属性 4

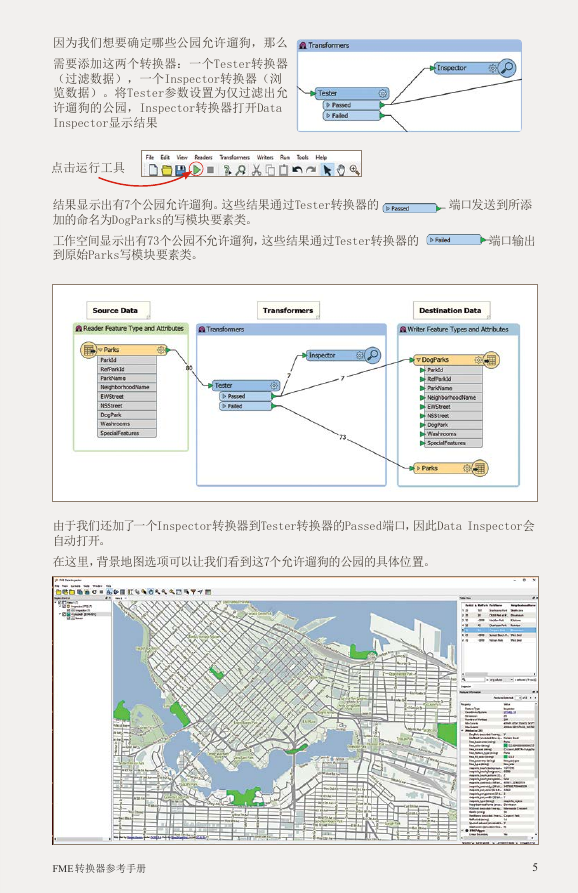

    因为我们想要确定哪些公园允许遛狗，那么 需要添加这两个转换器：一个Tester转换器 （过滤数据），一个Inspector转换器（浏 览数据）。将Tester参数设置为仅过滤出允 许遛狗的公园，Inspector转换器打开Data Inspector显示结果 点击运行工具 结果显示出有7个公园允许遛狗。这些结果通过Tester转换器的 端口发送到所添 加的命名为DogParks的写模块要素类。 工作空间显示出有73个公园不允许遛狗，这些结果通过Tester转换器的 端口输出 到原始Parks写模块要素类。 由于我们还加了一个Inspector转换器到Tester转换器的Passed端口，因此Data Inspector会 自动打开。 在这里，背景地图选项可以让我们看到这7个允许遛狗的公园的具体位置。 5 FME 转换器参考手册

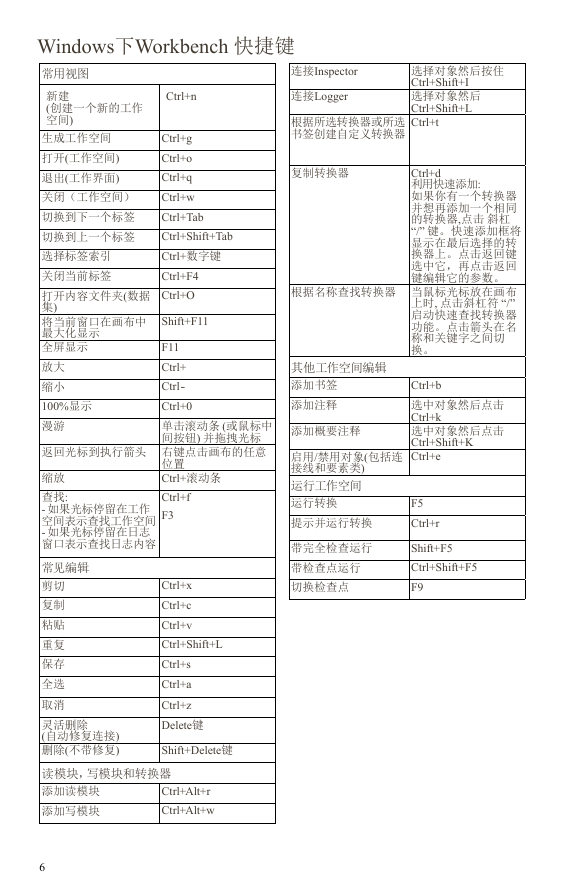

    Windows下Workbench 快捷键 连接Inspector 连接Logger 根据所选转换器或所选 书签创建自定义转换器 选择对象然后按住 Ctrl+Shift+I 选择对象然后 Ctrl+Shift+L Ctrl+t 复制转换器 Ctrl+d 利用快速添加: 如果你有一个转换器 并想再添加一个相同 的转换器,点击 斜杠 “/” 键。快速添加框将 显示在最后选择的转 换器上。点击返回键 选中它，再点击返回 键编辑它的参数。 根据名称查找转换器 当鼠标光标放在画布 上时, 点击斜杠符 “/” 启动快速查找转换器 功能。点击箭头在名 称和关键字之间切 换。 其他工作空间编辑 添加书签 添加注释 添加概要注释 启用/禁用对象(包括连 接线和要素类) 运行工作空间 运行转换 提示并运行转换 带完全检查运行 带检查点运行 切换检查点 Ctrl+b 选中对象然后点击 Ctrl+k 选中对象然后点击 Ctrl+Shift+K Ctrl+e F5 Ctrl+r Shift+F5 Ctrl+Shift+F5 F9 常用视图 新建 (创建一个新的工作 空间) 生成工作空间 打开(工作空间) 退出(工作界面) 关闭（工作空间） 切换到下一个标签 切换到上一个标签 选择标签索引 关闭当前标签 打开内容文件夹(数据 集) 将当前窗口在画布中 最大化显示 全屏显示 放大 Ctrl+n Ctrl+g Ctrl+o Ctrl+q Ctrl+w Ctrl+Tab Ctrl+Shift+Tab Ctrl+数字键 Ctrl+F4 Ctrl+O Shift+F11 F11 Ctrl+ Ctrl- Ctrl+0 单击滚动条 (或鼠标中 间按钮) 并拖拽光标 返回光标到执行箭头 右键点击画布的任意 缩小 100%显示 漫游 位置 Ctrl+滚动条 Ctrl+f F3 缩放 查找: - 如果光标停留在工作 空间表示查找工作空间 - 如果光标停留在日志 窗口表示查找日志内容 常见编辑 剪切 复制 粘贴 重复 保存 全选 取消 灵活删除 (自动修复连接) 删除(不带修复) Ctrl+x Ctrl+c Ctrl+v Ctrl+Shift+L Ctrl+s Ctrl+a Ctrl+z Delete键 Shift+Delete键 读模块，写模块和转换器 添加读模块 Ctrl+Alt+r Ctrl+Alt+w 添加写模块 6

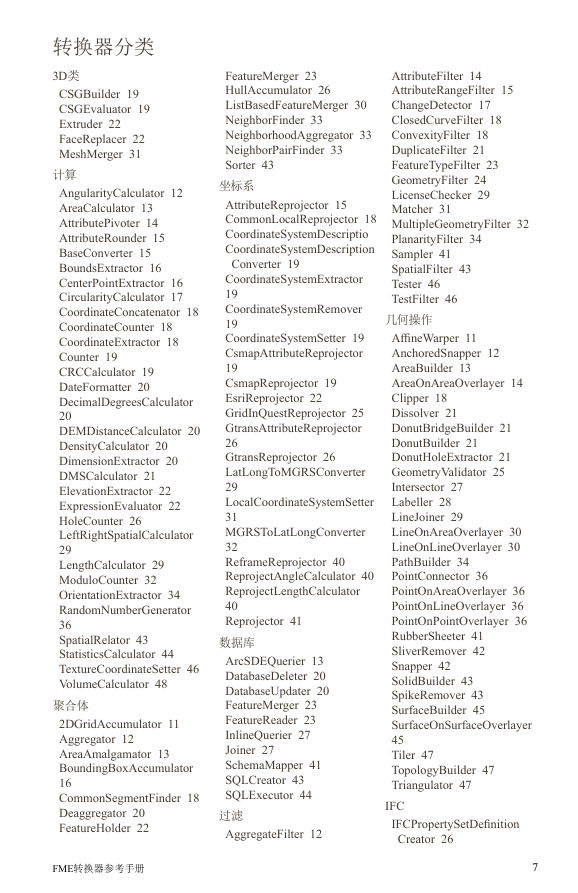

    转换器分类 3D类 CSGBuilder 19 CSGEvaluator 19 Extruder 22 FaceReplacer 22 MeshMerger 31 计算 AngularityCalculator 12 AreaCalculator 13 AttributePivoter 14 AttributeRounder 15 BaseConverter 15 BoundsExtractor 16 CenterPointExtractor 16 CircularityCalculator 17 CoordinateConcatenator 18 CoordinateCounter 18 CoordinateExtractor 18 Counter 19 CRCCalculator 19 DateFormatter 20 DecimalDegreesCalculator 20 DEMDistanceCalculator 20 DensityCalculator 20 DimensionExtractor 20 DMSCalculator 21 ElevationExtractor 22 ExpressionEvaluator 22 HoleCounter 26 LeftRightSpatialCalculator 29 LengthCalculator 29 ModuloCounter 32 OrientationExtractor 34 RandomNumberGenerator 36 SpatialRelator 43 StatisticsCalculator 44 TextureCoordinateSetter 46 VolumeCalculator 48 聚合体 2DGridAccumulator 11 Aggregator 12 AreaAmalgamator 13 BoundingBoxAccumulator 16 CommonSegmentFinder 18 Deaggregator 20 FeatureHolder 22 FeatureMerger 23 HullAccumulator 26 ListBasedFeatureMerger 30 NeighborFinder 33 NeighborhoodAggregator 33 NeighborPairFinder 33 Sorter 43 坐标系 AttributeReprojector 15 CommonLocalReprojector 18 CoordinateSystemDescriptio CoordinateSystemDescription Converter 19 CoordinateSystemExtractor 19 CoordinateSystemRemover 19 CoordinateSystemSetter 19 CsmapAttributeReprojector 19 CsmapReprojector 19 EsriReprojector 22 GridInQuestReprojector 25 GtransAttributeReprojector 26 GtransReprojector 26 LatLongToMGRSConverter 29 LocalCoordinateSystemSetter 31 MGRSToLatLongConverter 32 ReframeReprojector 40 ReprojectAngleCalculator 40 ReprojectLengthCalculator 40 Reprojector 41 数据库 ArcSDEQuerier 13 DatabaseDeleter 20 DatabaseUpdater 20 FeatureMerger 23 FeatureReader 23 InlineQuerier 27 Joiner 27 SchemaMapper 41 SQLCreator 43 SQLExecutor 44 过滤 AggregateFilter 12 AttributeFilter 14 AttributeRangeFilter 15 ChangeDetector 17 ClosedCurveFilter 18 ConvexityFilter 18 DuplicateFilter 21 FeatureTypeFilter 23 GeometryFilter 24 LicenseChecker 29 Matcher 31 MultipleGeometryFilter 32 PlanarityFilter 34 Sampler 41 SpatialFilter 43 Tester 46 TestFilter 46 几何操作 AffineWarper 11 AnchoredSnapper 12 AreaBuilder 13 AreaOnAreaOverlayer 14 Clipper 18 Dissolver 21 DonutBridgeBuilder 21 DonutBuilder 21 DonutHoleExtractor 21 GeometryValidator 25 Intersector 27 Labeller 28 LineJoiner 29 LineOnAreaOverlayer 30 LineOnLineOverlayer 30 PathBuilder 34 PointConnector 36 PointOnAreaOverlayer 36 PointOnLineOverlayer 36 PointOnPointOverlayer 36 RubberSheeter 41 SliverRemover 42 Snapper 42 SolidBuilder 43 SpikeRemover 43 SurfaceBuilder 45 SurfaceOnSurfaceOverlayer 45 Tiler 47 TopologyBuilder 47 Triangulator 47 IFC IFCPropertySetDefinition Creator 26 7 FME转换器参考手册
    IFCQuantitySetDefinition Creator 26 基本结构 2DGridCreator 11 AttributeCompressor 14 AttributeCopier 14 AttributeCreator 14 AttributeDecompressor 14 AttributeDereferencer 14 AttributeExposer 14 AttributeFileReader 14 AttributeFileWriter 14 AttributeManager 14 AttributeRenamer 15 AttributeValueMapper 15 Cloner 18 Creator 19 Emailer 22 EnvironmentVariableFetcher 22 FeatureColorSetter 22 FeatureTypeExtractor 23 FMEFunctionCaller 23 Inspector 27 JavaScriptCaller 27 Logger 31 LogMessageStreamer 31 MultipleGeometrySetter 32 NullAttributeMapper 33 ParameterFetcher 34 Player 34 PythonCaller 36 PythonCreator 36 RCaller 40 Recorder 40 SharedItemAdder 42 SharedItemIDExtractor 42 SharedItemIDSetter 42 SharedItemRetriever 42 SummaryReporter 45 SystemCaller 46 TclCaller 46 TCPIPReceiver 46 TCPIPSender 46 TempPathnameCreator 46 Terminator 46 TraitMerger 47 TransporterReceiver 47 TransporterSender 47 VariableRetriever 48 VariableSetter 48 JSON JSONExtractor 27 8 JSONFlattener 28 JSONFormatter 28 JSONFragmenter 28 JSONTemplater 28 JSONUpdater 28 JSONValidator 28 KML KMLPropertySetter 28 KMLRegionSetter 28 KMLStyler 28 KMLTimeSetter 28 KMLTourBuilder 28 KMLViewSetter 28 线性参考 LengthToPointCalculator 29 MeasureExtractor 31 MeasureGenerator 31 MeasureRemover 31 MeasureSetter 31 Snipper 42 列表 AttributeExploder 14 ListBasedFeatureMerger 30 ListBuilder 30 ListConcatenator 30 ListCopier 30 ListDuplicateRemover 30 ListElementCounter 30 ListExploder 30 ListExpressionPopulator 30 ListHistogrammer 30 ListIndexer 30 ListPopulator 30 ListRangeExtractor 30 ListRenamer 30 ListSearcher 30 ListSorter 31 ListSummer 31 操作 2DArcReplacer 11 2DBoxReplacer 11 2DEllipseReplacer 11 2DForcer 11 3DAffiner 11 3DArcReplacer 11 3DForcer 11 3DInterpolator 11 3DRotator 11 Affiner 11 AngleConverter 12 ArcEstimator 12 ArcPropertyExtractor 12 ArcPropertySetter 12 ArcSDEGridSnapper 13 ArcStroker 13 AttributeKeeper 14 AttributeRangeMapper 15 AttributeRemover 15 BoundingBoxReplacer 16 Bufferer 16 BulkAttributeRemover 16 BulkAttributeRenamer 16 CenterLineReplacer 16 CenterPointReplacer 17 Chopper 17 CoordinateRemover 18 CoordinateReplacer 18 CoordinateRounder 18 CoordinateSwapper 18 Curvefitter 19 Densifier 20 Displacer 21 EllipsePropertyExtractor 22 EllipsePropertySetter 22 Extender 22 FilenamePartExtractor 23 Generalizer 24 GeographicBufferer 24 GeometryCoercer 24 GeometryExtractor 24 GeometryInstantiator 24 GeometryPartExtractor 24 GeometryPropertyExtractor 24 GeometryPropertyRemover 24 GeometryPropertyRenamer 24 GeometryPropertySetter 24 GeometryRefiner 25 GeometryRemover 25 GeometryReplacer 25 HullReplacer 26 LabelPointReplacer 29 LineCloser 29 MinimumAreaForcer 32 MinimumSpanningCircle Replacer 32 OffsetCurveGenerator 33 Offsetter 34 Orientor 34 PartCounter 34 PathSplitter 34 PointPropertyExtractor 36 PointPropertySetter 36 Rotator 41
