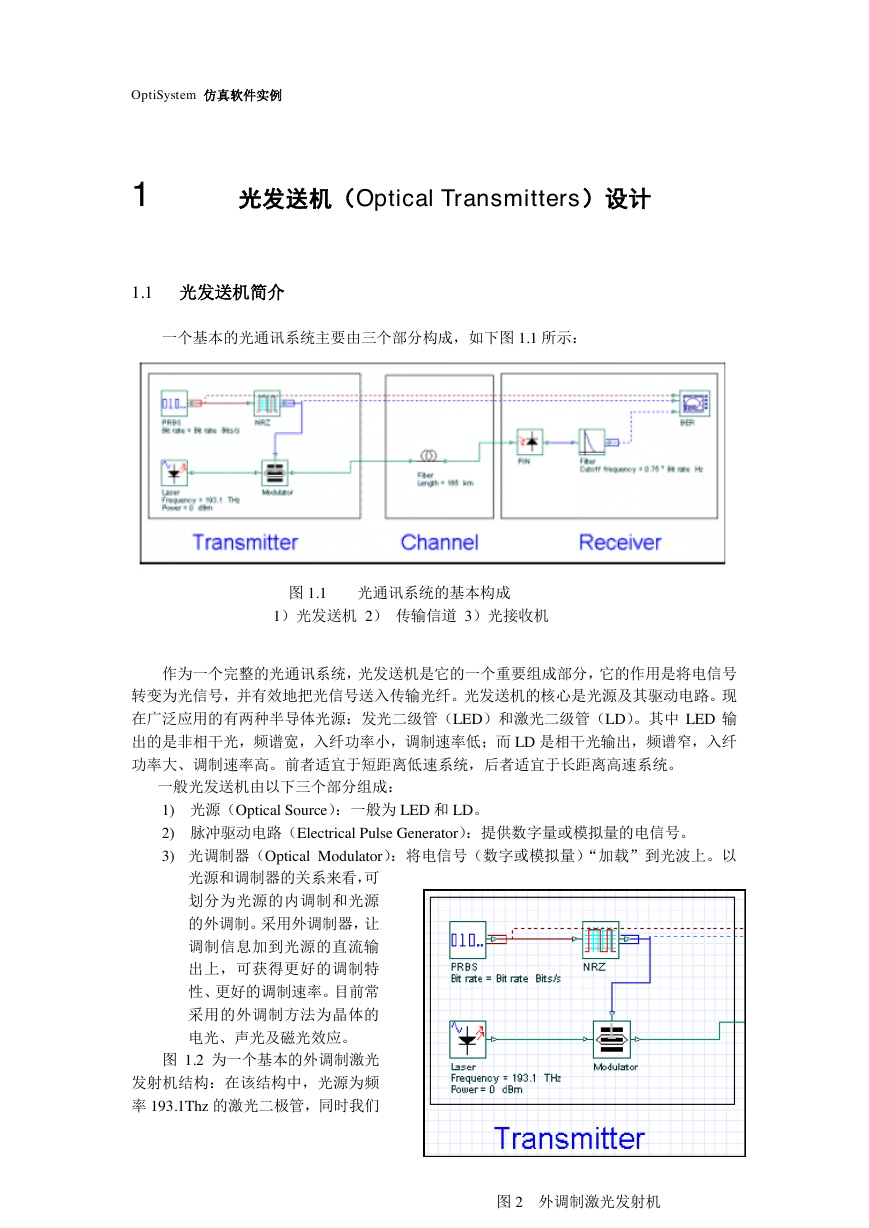

OptiSystem 仿真软件实例 1 光发送机（Optical Transmitters）设计 1.1 光发送机简介一个基本的光通讯系统主要由三个部分构成，如下图 1.1 所示：图 1.1 光通讯系统的基本构成 1）光发送机 2）传输信道 3）光接收机作为一个完整的光通讯系统，光发送机是它的一个重要组成部分，它的作用是将电信号转变为光信号，并有效地把光信号送入传输光纤。光发送机的核心是光源及其驱动电路。现在广泛应用的有两种半导体光源：发光二级管（LED）和激光二级管（LD）。其中 LED 输出的是非相干光，频谱宽，入纤功率小，调制速率低；而 LD 是相干光输出，频谱窄，入纤功率大、调制速率高。前者适宜于短距离低速系统，后者适宜于长距离高速系统。一般光发送机由以下三个部分组成： 1) 光源（Optical Source）：一般为 LED 和 LD。 2) 脉冲驱动电路（Electrical Pulse Generator）：提供数字量或模拟量的电信号。 3) 光调制器（Optical Modulator）：将电信号（数字或模拟量）“加载”到光波上。以光源和调制器的关系来看，可划分为光源的内调制和光源的外调制。采用外调制器，让调制信息加到光源的直流输出上，可获得更好的调制特性、更好的调制速率。目前常采用的外调制方法为晶体的电光、声光及磁光效应。图 1.2 为一个基本的外调制激光发射机结构：在该结构中，光源为频率 193.1Thz 的激光二极管，同时我们图 2 外调制激光发射机

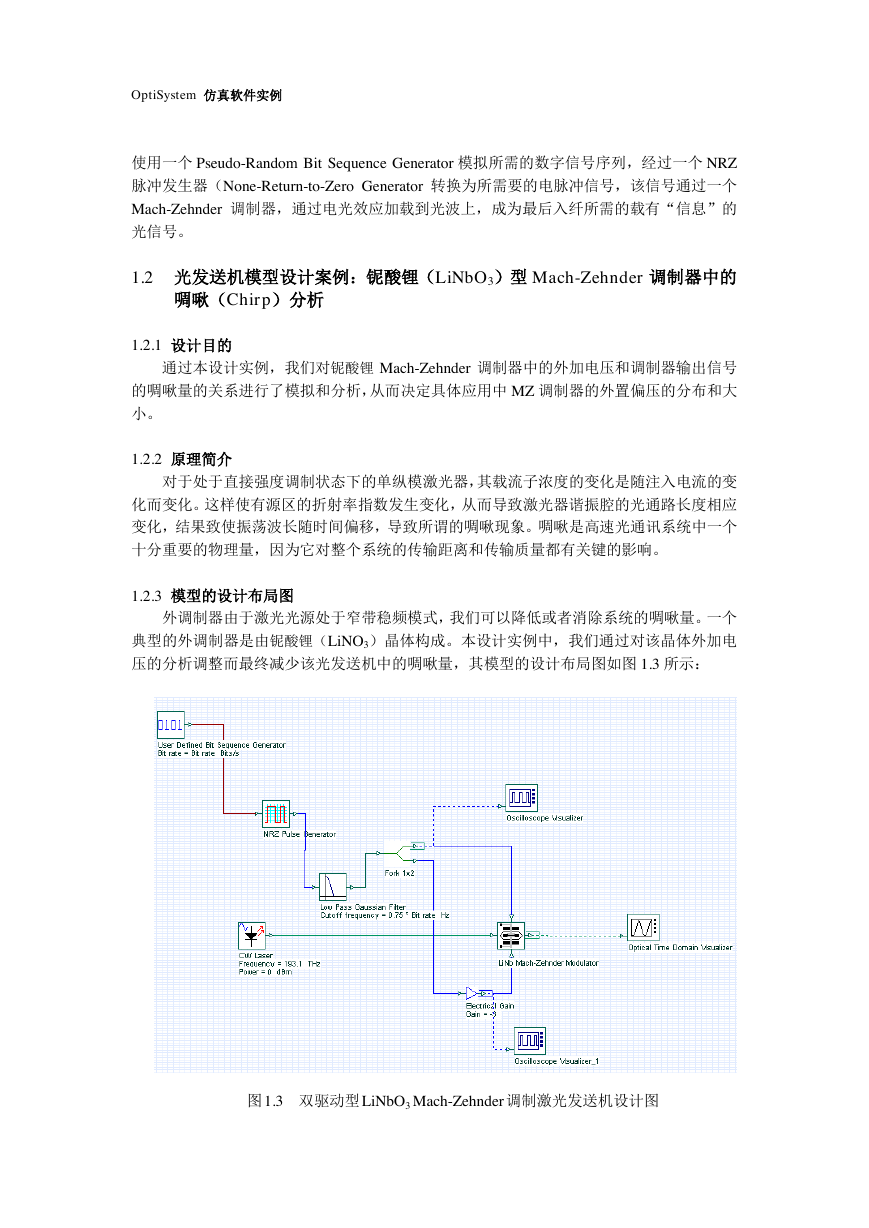

OptiSystem 仿真软件实例使用一个 Pseudo-Random Bit Sequence Generator 模拟所需的数字信号序列，经过一个 NRZ 脉冲发生器（None-Return-to-Zero Generator 转换为所需要的电脉冲信号，该信号通过一个 Mach-Zehnder 调制器，通过电光效应加载到光波上，成为最后入纤所需的载有“信息”的光信号。 1.2 光发送机模型设计案例：铌酸锂（LiNbO3）型 Mach-Zehnder 调制器中的啁啾（Chirp）分析 1.2.1 设计目的通过本设计实例，我们对铌酸锂 Mach-Zehnder 调制器中的外加电压和调制器输出信号的啁啾量的关系进行了模拟和分析，从而决定具体应用中 MZ 调制器的外置偏压的分布和大小。 1.2.2 原理简介对于处于直接强度调制状态下的单纵模激光器，其载流子浓度的变化是随注入电流的变化而变化。这样使有源区的折射率指数发生变化，从而导致激光器谐振腔的光通路长度相应变化，结果致使振荡波长随时间偏移，导致所谓的啁啾现象。啁啾是高速光通讯系统中一个十分重要的物理量，因为它对整个系统的传输距离和传输质量都有关键的影响。 1.2.3 模型的设计布局图外调制器由于激光光源处于窄带稳频模式，我们可以降低或者消除系统的啁啾量。一个典型的外调制器是由铌酸锂（LiNO3）晶体构成。本设计实例中，我们通过对该晶体外加电压的分析调整而最终减少该光发送机中的啁啾量，其模型的设计布局图如图 1.3 所示：图 1.3 双驱动型 LiNbO3 Mach-Zehnder 调制激光发送机设计图

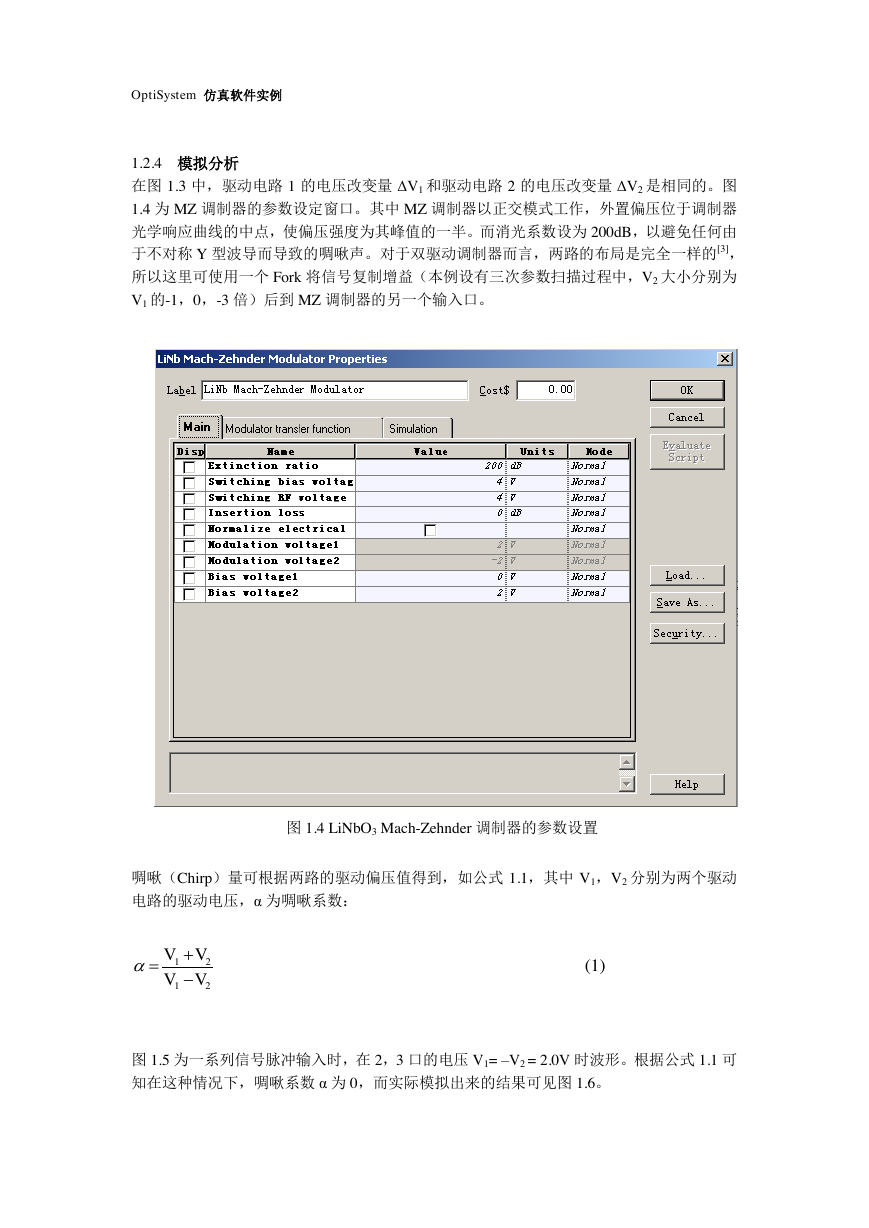

OptiSystem 仿真软件实例 1.2.4 模拟分析在图 1.3 中，驱动电路 1 的电压改变量 ΔV1 和驱动电路 2 的电压改变量 ΔV2 是相同的。图 1.4 为 MZ 调制器的参数设定窗口。其中 MZ 调制器以正交模式工作，外置偏压位于调制器光学响应曲线的中点，使偏压强度为其峰值的一半。而消光系数设为 200dB，以避免任何由于不对称 Y 型波导而导致的啁啾声。对于双驱动调制器而言，两路的布局是完全一样的[3]，所以这里可使用一个 Fork 将信号复制增益（本例设有三次参数扫描过程中，V2 大小分别为 V1 的-1，0，-3 倍）后到 MZ 调制器的另一个输入口。图 1.4 LiNbO3 Mach-Zehnder 调制器的参数设置啁啾（Chirp）量可根据两路的驱动偏压值得到，如公式 1.1，其中 V1，V2 分别为两个驱动电路的驱动电压，α 为啁啾系数：图 1.5 为一系列信号脉冲输入时，在 2，3 口的电压 V1= –V2 = 2.0V 时波形。根据公式 1.1 可知在这种情况下，啁啾系数 α 为 0，而实际模拟出来的结果可见图 1.6。 (1) VV 2121VV

OptiSystem 仿真软件实例

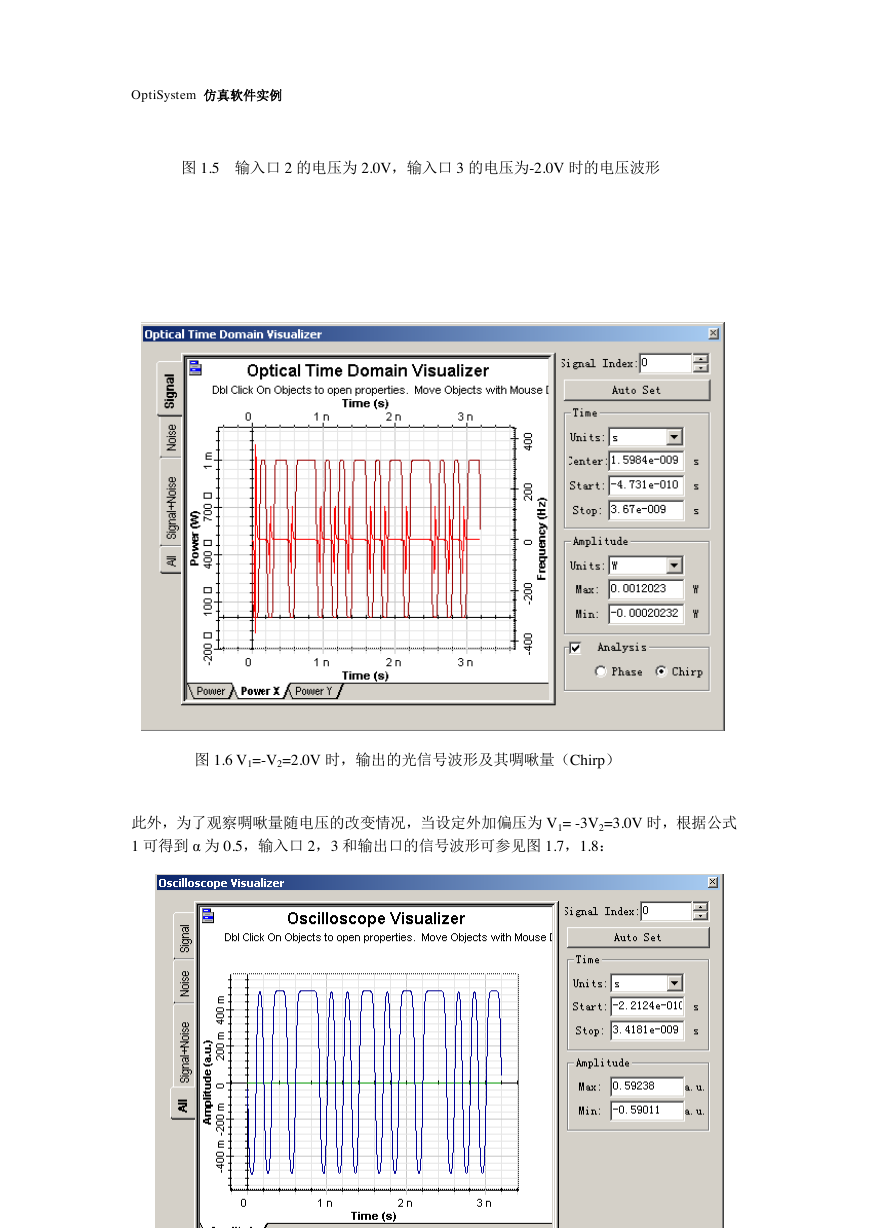

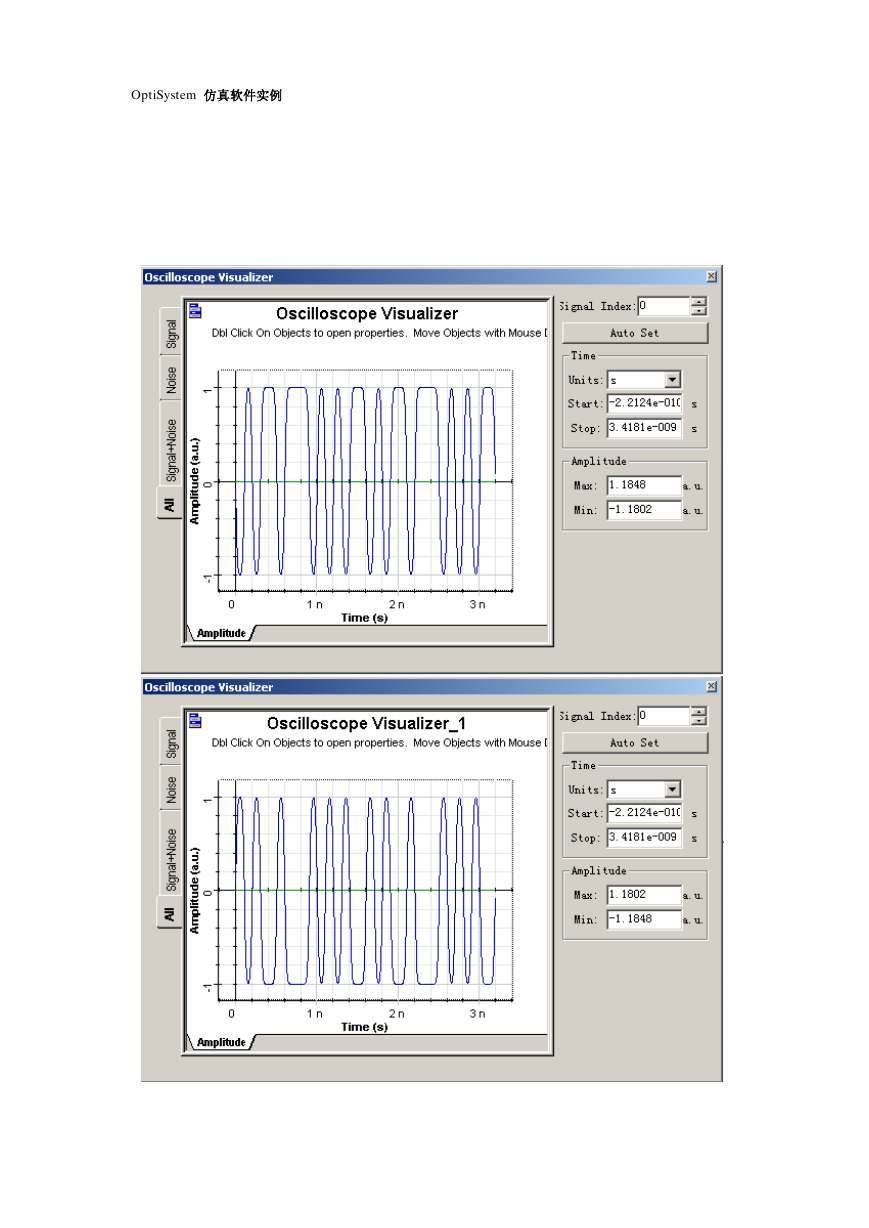

OptiSystem 仿真软件实例图 1.5 输入口 2 的电压为 2.0V，输入口 3 的电压为-2.0V 时的电压波形图 1.6 V1=-V2=2.0V 时，输出的光信号波形及其啁啾量（Chirp）此外，为了观察啁啾量随电压的改变情况，当设定外加偏压为 V1= -3V2=3.0V 时，根据公式 1 可得到 α 为 0.5，输入口 2，3 和输出口的信号波形可参见图 1.7，1.8：

OptiSystem 仿真软件实例

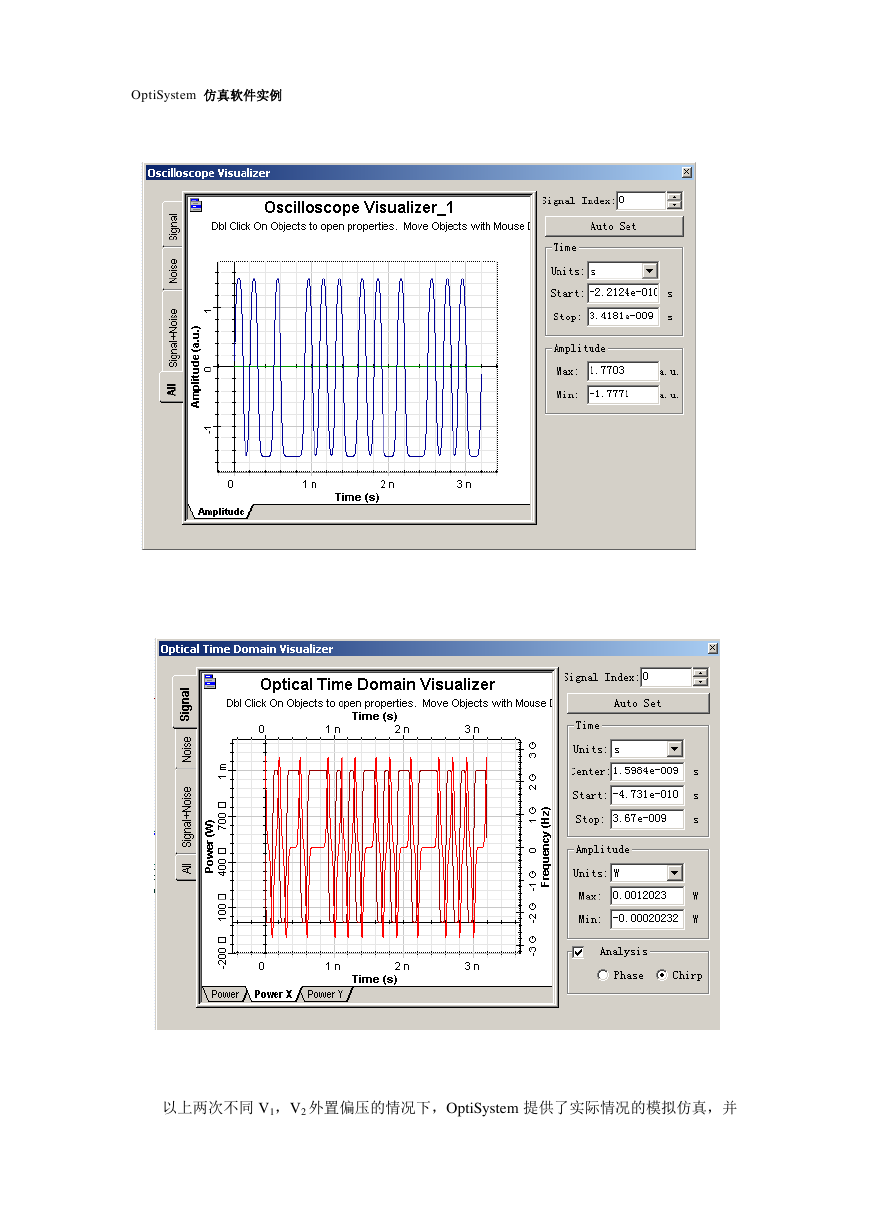

OptiSystem 仿真软件实例图 1.7 当 V1= -3V2=3.0V 时，输入口 2，3 的电信号波形以上两次不同 V1，V2 外置偏压的情况下，OptiSystem 提供了实际情况的模拟仿真，并

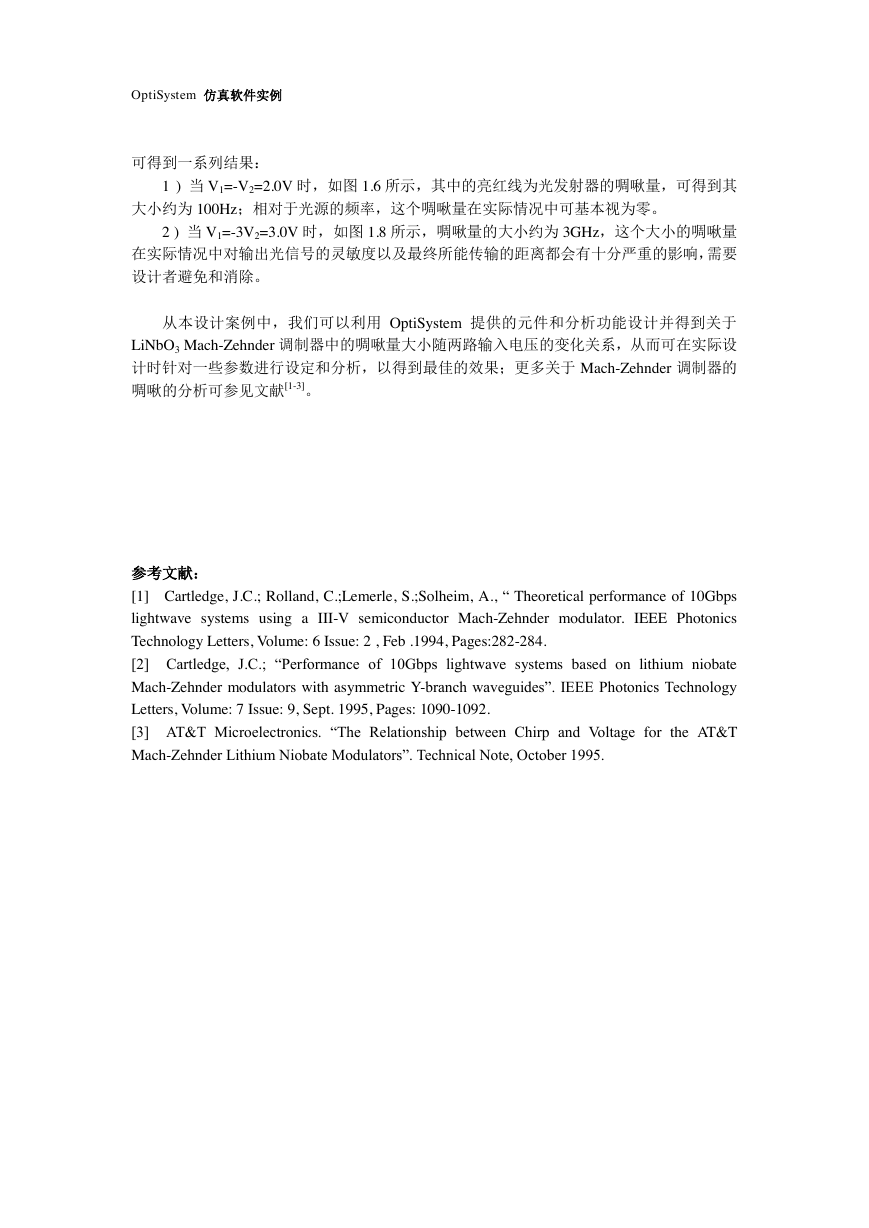

OptiSystem 仿真软件实例可得到一系列结果： 1 ) 当 V1=-V2=2.0V 时，如图 1.6 所示，其中的亮红线为光发射器的啁啾量，可得到其大小约为 100Hz；相对于光源的频率，这个啁啾量在实际情况中可基本视为零。 2 ) 当 V1=-3V2=3.0V 时，如图 1.8 所示，啁啾量的大小约为 3GHz，这个大小的啁啾量在实际情况中对输出光信号的灵敏度以及最终所能传输的距离都会有十分严重的影响，需要设计者避免和消除。从本设计案例中，我们可以利用 OptiSystem 提供的元件和分析功能设计并得到关于 LiNbO3 Mach-Zehnder 调制器中的啁啾量大小随两路输入电压的变化关系，从而可在实际设计时针对一些参数进行设定和分析，以得到最佳的效果；更多关于 Mach-Zehnder 调制器的啁啾的分析可参见文献[1-3]。参考文献： [1] Cartledge, J.C.; Rolland, C.;Lemerle, S.;Solheim, A., “ Theoretical performance of 10Gbps lightwave systems using a III-V semiconductor Mach-Zehnder modulator. IEEE Photonics Technology Letters, Volume: 6 Issue: 2 , Feb .1994, Pages:282-284. [2] Cartledge, J.C.; “Performance of 10Gbps lightwave systems based on lithium niobate Mach-Zehnder modulators with asymmetric Y-branch waveguides”. IEEE Photonics Technology Letters, Volume: 7 Issue: 9, Sept. 1995, Pages: 1090-1092. [3] AT&T Microelectronics. “The Relationship between Chirp and Voltage for the AT&T Mach-Zehnder Lithium Niobate Modulators”. Technical Note, October 1995.
