    基于公网（Internet）建设视频会议的可行性分析
    会议室及相关设备用于视频会议的可行性分析及要求
    视频会议编解码设备
    视频输入设备（如摄像机）
    视频输出设备（如电视机）
    音频输入设备（如麦克风）
    音频输出设备（如音箱或扩声系统）
    高清视频会议系统主会场的配置
    系统组网——视频网络拓扑图
    基于公网（Internet）建设视频会议的可行性分析 从技术上来说，可以基于公网（Internet）建设视频会议，但以后的操作和 管理较复杂，并且视频会议的效果有时不够理想。这主要是由两方面原因造成的。  IP 地址问题 视频会议要求各终端与 MCU 的 IP 之间网络可以互通。如果不能互通，MCU 将无法通过网络中心的路由器连接到终端，或者终端无法连接到 MCU，视频会议 将无法召开。对于公网（Internet）来说，公网 IP 比较宝贵，一般是多台设备 共享一个公网 IP，不可能只让一台终端完全占用。  网络质量问题 视频会议系统作为一种新型的网络应用,对作为其基础的承载网络环境有着 较高的要求，而公网（Internet）上有太多的不可控因素，如稳定性，时延，抖 动，甚至带宽挤占等问题，有时无法满足上文提及的网络质量需求，此时召开视 频会议便会造成声音断续不清晰，图像出现马赛克、拖尾、停顿等现象，在网络 质量极差时还将导致断线。而由于是公网，用户本身无法对网络质量进行调整， 用户只有接受这种现状。  高清效果问题 现阶段，国内各大运营商提供的公网（Internet）接入无论从上行下行带宽， 还是延时抖动或线路稳定性方面，均无法提供能让高清视频会议稳定召开的线路 质量。这将使得用户投入了高清视频会议系统的费用，最后只得到标清系统的回 报。  我方的建议 无论何种方式，只要是基于公网的视频会议，都有可能出现视频会议质量较 差的情况，所以我方的建议如下：
    1. 不选用公网接入方式，而是租用运营商的线路，组建自己的广域网，全 部节点使用私网 IP，以得到有保障和可控的网络结构。可以选择视频会 议与其它网络流量（如办公网络）共用同一网络，但需保障视频会议所 用的带宽，如利用带宽管理设备或 QoS 策略，避免出现其它流量与视频 数据抢带宽的情况。 2. 如必须使用公网接入方式，上行下行带宽均需保证在 512kpbs 以上。请 避免 ADSL 方式，为终端申请一个固定的公网 IP，以方便视频会议的召 开。 3. 如必须使用使用 ADSL 接入方式，同样需选择上行下行带宽能保证在 512kpbs 以上的 ADSL 线路。此外，我方还建议在路由器后增加一个带防 火墙 DMZ（停火区）功能的网络设备，将终端的私网 IP 映射在 DMZ 中， 这样从外部看来，分配的公网 IP 即指向终端，MCU 呼叫这个公网 IP 也 就等同于呼叫终端本身，这样也可以较方便的召开视频会议 会议室及相关设备用于视频会议的可行性分析及要求 经我方了解，此次视频系统规划中所要利用到的会议室从整体上均可以满足 视频会议要求，但有的会议室仍需要做一些改造。这是因为视频会议室的装修风 格、灯光布置、会议室设备对视频会议系统的效果影响较大，因此，在建设视频 会议系统之前，需要对视频会议室进行整体规划，根据视频会议的用途选择相应 的会议室。 首先，会议室的装修风格要尽量简洁，墙壁的色调要与会议桌、椅子保持统 一，不能够有很大的色块反差，避免地面和桌面产生反光，会议室尽量避免大块 的黑色和白色的背景。 其次，由于视频会议终端的摄像头要很好的反映实际的色彩，会议室灯光要 选用三基色光源，色温选择较高，光线明亮的光源，灯光照度要足够，且分布相 对均匀，避免在人的脸上造成阴影和光线不均。 再次，视频会议终端的安装需要根据会议室的具体情况来确定，用户应根据 实际情况，确定视频会议终端的安装方式，是否添加辅助镜头，如何扩音，用哪
    种麦克风等等，和会议室的显示系统、扩音系统和集中控制系统如何有机的集成 在一起。 视频会议编解码设备 除了上文提及的网络条件外，高清视频会议系统中的设备必须同时具有高清 的处理能力，至少达到 1080@25 帧的能力。 一个真正意义上的高清视频会议系统必须做到：  多点会议高清； 解像度： 1920x1080p； 帧速率：30 帧/秒以上；  可同时显示两路高清视频流：除第一路视频是高清外，第二路视频流同 时也要是 1280x720 或 1024x768 以上分辨率； 视频输入设备（如摄像机） 高清视频会议中的视频输入设备多为摄像机或各种高清视频源设备，如高清 播放器或 PC 中的软件播放器，但无论何种设备，提供的视频源均至少需达到以 下要求： 解像度： 1920x1080p； 帧速率：30 帧/秒以上； 而输出的接口必需是以下接口中的一种（提供专业接口的设备除外）：  DVI 端口：
    DVI-I DVI-D DVI 数 字 输 入 接 口 是 1999 年 由 数 字 显 示 工 作 组 DDWG(Digital Display Working Group)推出的接口标准，是 Digital Visual Interface 的缩写，其造 型是一个 24 针的接插件。是专为 LCD 显示器这样的数字显示设备设计的。在 DVI 接口中，计算机直接以数字信号的方式将显示信息传送到显示设备中，避免了 2 次转换过程，因此从理论上讲，采用 DVI 接口的显示设备的图像质量要更好。另 外 DVI 接口实现了真正的即插即用和热插拔，免除了在连接过程中需关闭计算机 和显示设备的麻烦。所以，现在很多液晶显示器都采用该接口。DVI 又分为 DVI-A、 DVI-D 和 DVI-I。DVI-D 只能传输数字信号，大家可以用它来连接显卡和平板电 视。DVI-I 则在 DVI-D（Digital）基础上增加了对模拟信号的支持，所以 DVI-I 可以和 VGA 相互转换。 DVI-A 端口用于传输模拟信号，其功能和 D-SUB 完全一样。 DVI-D 端口用于传送数字信号，是真正意义上的数字信号接口。 DVI-I 端口用于传送兼容信号，通过接口上活跃针脚定义的不同，传送模拟 或数字信号。其中 DVI-I 端口中还分为单通道和双通道。  色差（Component）

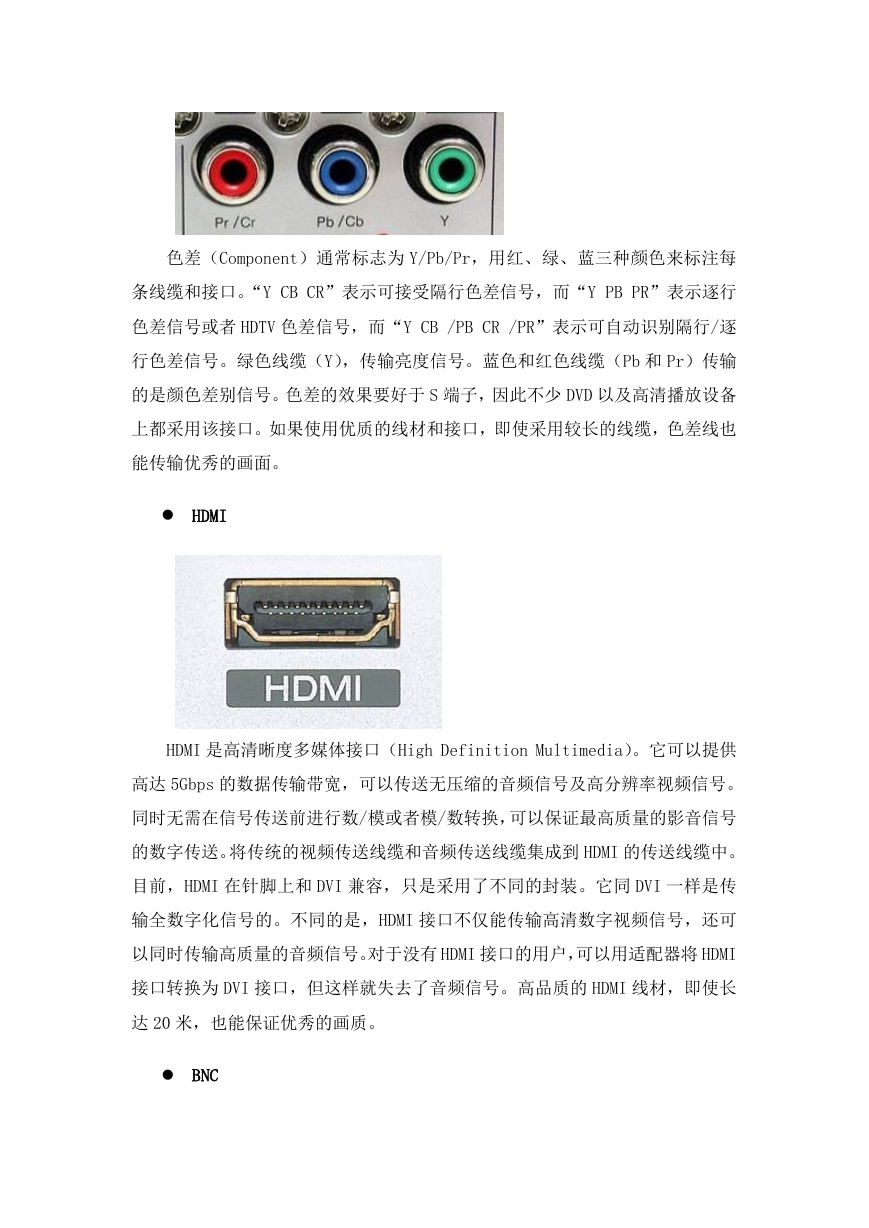

    色差（Component）通常标志为 Y/Pb/Pr，用红、绿、蓝三种颜色来标注每 条线缆和接口。“Y CB CR”表示可接受隔行色差信号，而“Y PB PR”表示逐行 色差信号或者 HDTV 色差信号，而“Y CB /PB CR /PR”表示可自动识别隔行/逐 行色差信号。绿色线缆（Y），传输亮度信号。蓝色和红色线缆（Pb 和 Pr）传输 的是颜色差别信号。色差的效果要好于 S 端子，因此不少 DVD 以及高清播放设备 上都采用该接口。如果使用优质的线材和接口，即使采用较长的线缆，色差线也 能传输优秀的画面。  HDMI HDMI 是高清晰度多媒体接口（High Definition Multimedia）。它可以提供 高达 5Gbps 的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。 同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号 的数字传送。将传统的视频传送线缆和音频传送线缆集成到 HDMI 的传送线缆中。 目前，HDMI 在针脚上和 DVI 兼容，只是采用了不同的封装。它同 DVI 一样是传 输全数字化信号的。不同的是，HDMI 接口不仅能传输高清数字视频信号，还可 以同时传输高质量的音频信号。对于没有 HDMI 接口的用户，可以用适配器将 HDMI 接口转换为 DVI 接口，但这样就失去了音频信号。高品质的 HDMI 线材，即使长 达 20 米，也能保证优秀的画质。  BNC
    BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业 视频设备。BNC 电缆有 5 个连接头，分别接收红、绿、蓝、水平同步和垂直同步 信号。BNC 接头可以让视频信号相互间干扰减少，可达到最佳信号响应效果。此 外，由于 BNC 接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。 视频输出设备（如电视机） 显示设备必须满足高清显示的要求，应当选择支持 1920x1080 以上分辨率的 设备，目前的等离子和液晶显示器一般均支持这种分辨率。同时设备必须具有高 分辨率的数字图像接口，如上文所述的 HDMI、DVI 等接口。 音频输入设备（如麦克风） 高清视频会议不仅是视频要达到“高清”，同样，音频也要达到“高清”要 求：  声音频率：至少支持对 20Hz-20kHz 频率范围内的声音进行采样，建议达 到 22kHz；  声音采样率：至少以 44kHz 的频率对声音进行采样；  其它声学特性：自动增益控制，自动噪声抑制，自动回声抑制；  声道数：至少达到 2 声道。 音频输出设备（如音箱或扩声系统） 音频的输出部分需达到的要求：
     至少支持 CD 级（20kHz）的音频回放；  至少支持 2 声道同时回放；  回放时各种音频不失真，不断续。 高清视频会议系统主会场的配置 会场因为是整个视频会议的中心，显示设备可能具备多个，可能需要做分开 显示，所以终端需要具备连接多个显示设备的能力；另外，大部分会议都由此会 场发起，并需要将主会场的视频、声音、电脑图像同时下传至其它各分会场，要 求终端必须具备电脑图像声音演示功能，所以推荐的设备型号选型如下：  POLYCOM HDX 8000 视频会议高清终端设备； HDX 8000 为高清视频会议终端，采用全新的系统架构和业界最高性能的 DSP 处理芯片，具有无可比拟的效果。HDX8000 采用机架安装、包含 POLYCOM 数字全 向麦克风、POLYCOM 高清摄像头和人体工程学设计的全中文液晶显示遥控。 POLYCOM HDX8000 高清终端具有 3 路高清输入和 2 路高清输出接口；可同时支持 1920X1080P 25 帧/秒、1280X720P 25/50 帧/秒的高清视频，并支持高清图像下 的 H.239 双流。POLYCOM HDX8000 支持 64Kbps－6Mbps 的呼叫速率。可通过升级 支持 4 点高清内置 MCU。  POLYCOM HDX 7000 视频会议高清终端设备
    POLYCOM HDX 7000 高清视频终端，通过 RJ-45 以太网口连接到中心的 IP 网 络上。HDX 7000 高清视频终端采用专用操作系统和专业芯片，支持 DVI、HDMI、 YPbPr 等高清接口，符合 H.320、H.323 和 SIP 标准，H.320、H.323 和 SIP 的最 高传输速率为 4Mbps；支持顶级的 22KHz 的 G.719（即 POLYCOM SIREN 22）高清 立体声音频技术。可通过升级支持 4 点高清内置 MCU。支持 H.239 双流，支持 LPR， 支持 AES 加密，支持 H.460 协议，具备中文界面，中文遥控器，中文 WEB 界面， 支持远程会议画面的监控功能。HDX 系列高清视频终端专为大型会议室设计，具 备丰富的音视频接口和控制接口，可以方便的与各类辅助设备结合，可以支持 2 路的高清显示设备，满足远程视频系统的各种需求。  高清视频会议系统分会场的配置 各分会场除了需要与其它会场进行交互式交流之外，在一般情况下还需要能 接收主会场发送的电脑演示图像,所以做设备配置如下： 分会场设备配置如下：  POLYCOM HDX 6000 视频会议高清终端设备
