安川G7+中文说明书.pdf

第1页 / 共438页
第2页 / 共438页
第3页 / 共438页
第4页 / 共438页
第5页 / 共438页
第6页 / 共438页
第7页 / 共438页
第8页 / 共438页
资料共438页,剩余部分请下载后查看
封面
与安全有关的标记说明
安全注意事项
警告标识的内容与位置
关于保证
注册商标
总目录
1 使用
Varispeed G7的介绍
◆ Varispeed G7的种类
产品到货时的确认
◆ 确认事项
◆ 铭牌的说明
◆ 各部分的名称
外形尺寸和安装尺寸
◆ 当为柜内安装型(IP00)时
◆ 当为封闭壁挂型(NEMA1(Type1))时
安装场所的确认和管理
◆ 安装场所
◆ 环境温度管理
◆ 作业时防止异物进入
安装方向和安装空间
端子外罩的拆卸和安装
◆ 卸下端子外罩
◆ 端子外罩的安装
数字式操作器和前外罩的拆卸和安装
◆ 当为15kW以下的变频器时
保护罩的拆卸和安装
◆ 保护罩的拆卸
◆ 保护罩的安装
2 接线
与外围机器的连接
相互接线
端子排的构成
主回路端子的接线
◆ 使用的电线尺寸和适用的压接端子
◆ 主回路的接线方法
控制回路端子的接线
◆ 使用电线尺寸
接线检查
◆ 检查项目
选购卡的安装与接线
◆ 选购卡的种类和规格
◆ 安装方法
3 数字式操作器与 操作模式概要
数字式操作器
◆ 数字式操作器的显示部
◆ 数字式操作器的操作部
操作模式概要
◆ 模式的种类
◆ 校验模式
4 试运行
试运行的步骤
试运行的操作
◆ 操作电源电压选择跳线的设定(400V级55kW以上)
◆ 自学习
◆ 应用设定
◆ 实际负载运行
调整指南
5 参数一览表
图表的查阅方法
◆ 参数一览表的内容和说明
操作器显示功能的层次结构
参数一览表
6 按功能设定参数
频率指令
◆ 选择频率指令的输入
运行指令
◆ 选择运行指令的输入方法
停止方法
◆ 选择停止指令时的停止方法
◆ 起动时进行直流制动
加减速特性
◆ 设定加减速时间
◆ 防止加速中的电机失速(加速中防止失速功能)
◆ 发生过电压状态时自动抑制再生侧转矩极限(过电压抑制功能)
频率指令的调整
◆ 调整模拟量频率指令
◆ 避开共振进行运行(跳跃频率功能)
速度的限制(频率指令极限功能)
◆ 限制最高频率
◆ 限制最低频率
提高运行性能
◆ 降低电机的速度波动(滑差补偿功能)
◆ 对起动时/低速运行时的转矩不足进行补偿(转矩补偿)
◆ 防止失调
机械的保护
◆ 降低噪音和漏电流
◆ 通过模拟量输入来变更运行时的防止失速值
◆ 使用频率检出功能
◆ 检出电机转矩
◆ 通过模拟量输入,变更过转矩/转矩不足检出值
◆ 限制电机的旋转方向
继续运行
◆ 恢复供电后自动再起动
◆ 搜索速度
◆ 频率指令丧失时以一定速度继续运行
◆ 对暂时性的故障再开始运行(故障重试功能)
变频器的保护
◆ 进行安装型制动电阻器的过热保护
输入端子功能
◆ 暂时切换操作器和控制回路端子进行运行
◆ 切断变频器输出(基极封锁指令)
◆ 使加减速停止(保持加减速停止)
◆ 由接点信号使频率指令上升下降(UP/DOWN)
◆ 在模拟量指令上加上、减去一定的频率(±速度)
◆ 在任意的时间保持模拟量频率
◆ 无正转/反转指令而使点动频率运行(FJOG/RJOG)
◆ 将外围机器的故障通知变频器,停止变频器的运行 (外部故障功能)
输出端子功能
监视
◆ 使用模拟量监视
◆ 使用脉冲序列监视
个别功能
◆ 使用MEMOBUS通信
◆ 使用定时功能
◆ 进行PID控制
◆ 提高速度指令响应(前馈控制)
◆ DROOP(下垂)控制功能
◆ 零伺服功能
操作器功能
◆ 设定操作器功能
◆ 拷贝参数
◆ 禁止从操作器写入参数
◆ 设定密码
◆ 仅显示用户设定参数
选购件
◆ 进行带PG的速度控制
◆ 使用数字式输出卡
◆ 使用数字式指令卡
升降机上的应用
◆ 制动器开/关顺控
◆ 减速中防止失速功能
◆ 制动电阻器过热保护
◆ 继续运行功能
◆ 转矩极限功能
◆ 输入输出缺相保护和过转矩检出功能
◆ 加减速时间
◆ 变频器输出侧接触器
◆ 有关控制性的调整
◆ 降低电梯等的起动/停止时或加减速时的冲击
◆ 起动电流的确认和载波频率的降低
◆ 过电压抑制功能
电流警告功能
峰值保持监视功能
维护时期显示功能
◆ 使用维护时期显示功能
◆ 更换冷却风扇或电解电容后,请进行以下设定。
7 故障诊断
保护、诊断功能
◆ 故障检出
◆ 使用操作器的拷贝(COPY)功能时发生的故障
故障分析
◆ 参数无法设定
◆ 电机旋转方向相反
◆ 电机无转矩/加速时间较长
◆ 电机旋转时超出指令
◆ 滑差补偿功能的速度控制精度较低
◆ 在无PG 的矢量控制模式下,高速旋转时的速度控制精度较低
◆ 电机减速迟缓
◆ 电机过热
◆ 起动变频器后控制装置有干扰/AM收音机有杂音
◆ 变频器运行漏电断路器动作
◆ 机器振动
◆ 电机产生的转矩不足(负载耐量不足)
◆ 无PG的矢量2控制时,低速域的转矩指令值(U1-09)比中高速域大
◆ 无PG的矢量2控制时,在速度推定器的切换频率附近发生冲击
◆ 即使变频器停止输出,电机也继续旋转
◆ 风扇起动时OV/失速检出
◆ 输出频率达不到指令频率
◆ 电机发出载波音
8 维护与检查
维护与检查
◆ 保证期
◆ 日常检查
◆ 定期检查
9 规格
变频器标准规格
◆ 各种机型的规格
选购件、外围机器规格
Varispeed G7的控制模式
◆ 控制模式的种类和特长
◆ 控制模式和使用示例
变频器使用注意事项
◆ 选型
◆ 设定
电机使用注意事项
◆ 使用现有标准电机
◆ 使用特殊电机
◆ 动力传动结构(减速机、皮带、链条等)
适用UL标准时的注意事项 Conformance to UL Standard
适用CE标记时的注意事项 Conformance to CE Markings
◆ CE标记 CE Markings
相互接线例
◆ 使用制动电阻器单元时
◆ 使用制动单元,制动电阻器单元时
参数设定一览表
索引
符号
数字
A
B
C
D
E
F
G
H
J
K
L
M
N
P
Q
R
S
T
W
X
Y
Z
改版履历
封底
YASKAWA

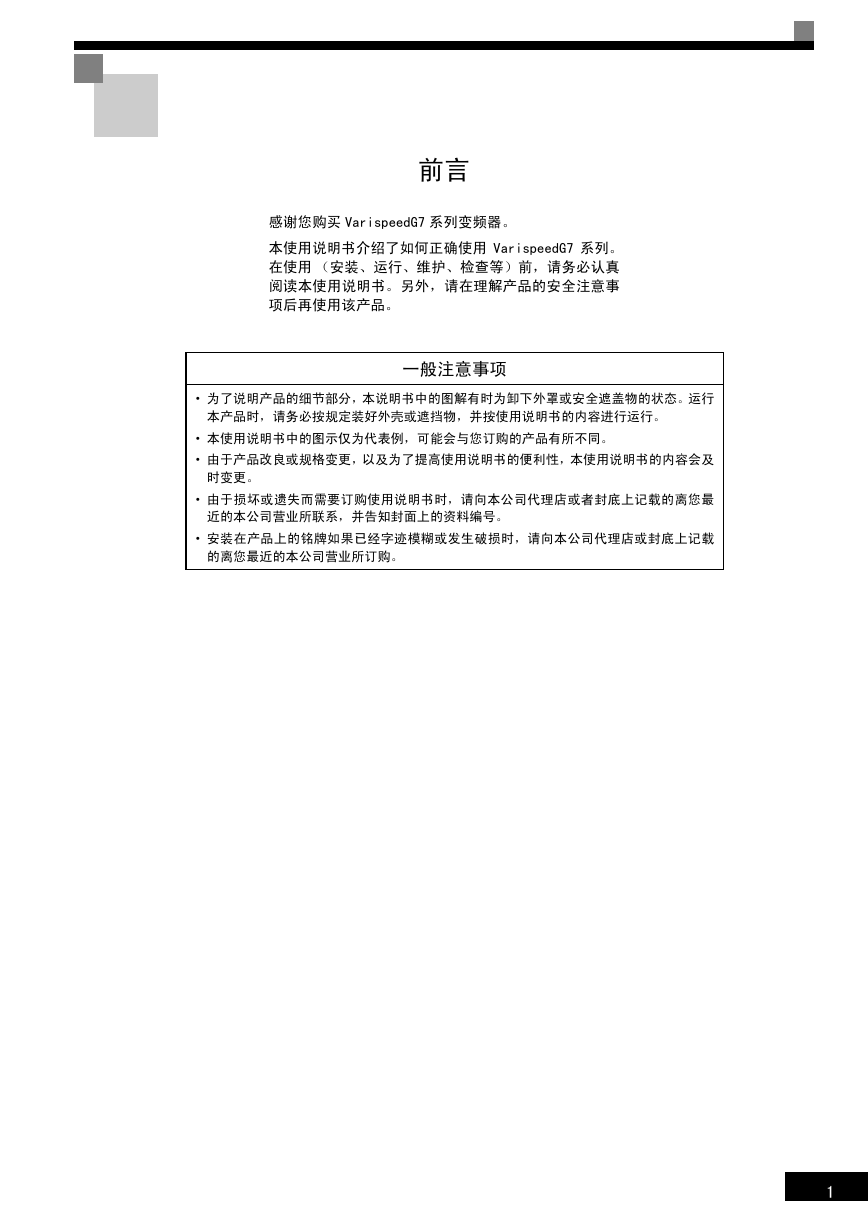

前言 感谢您购买 VarispeedG7 系列变频器。 本使用说明书介绍了如何正确使用 VarispeedG7 系列。 在使用 (安装、运行、维护、检查等)前,请务必认真 阅读本使用说明书。另外,请在理解产品的安全注意事 项后再使用该产品。 一般注意事项 · 为了说明产品的细节部分,本说明书中的图解有时为卸下外罩或安全遮盖物的状态。运行 本产品时,请务必按规定装好外壳或遮挡物,并按使用说明书的内容进行运行。 · 本使用说明书中的图示仅为代表例,可能会与您订购的产品有所不同。 · 由于产品改良或规格变更,以及为了提高使用说明书的便利性,本使用说明书的内容会及 时变更。 · 由于损坏或遗失而需要订购使用说明书时,请向本公司代理店或者封底上记载的离您最 近的本公司营业所联系,并告知封面上的资料编号。 · 安装在产品上的铭牌如果已经字迹模糊或发生破损时,请向本公司代理店或封底上记载 的离您最近的本公司营业所订购。 1

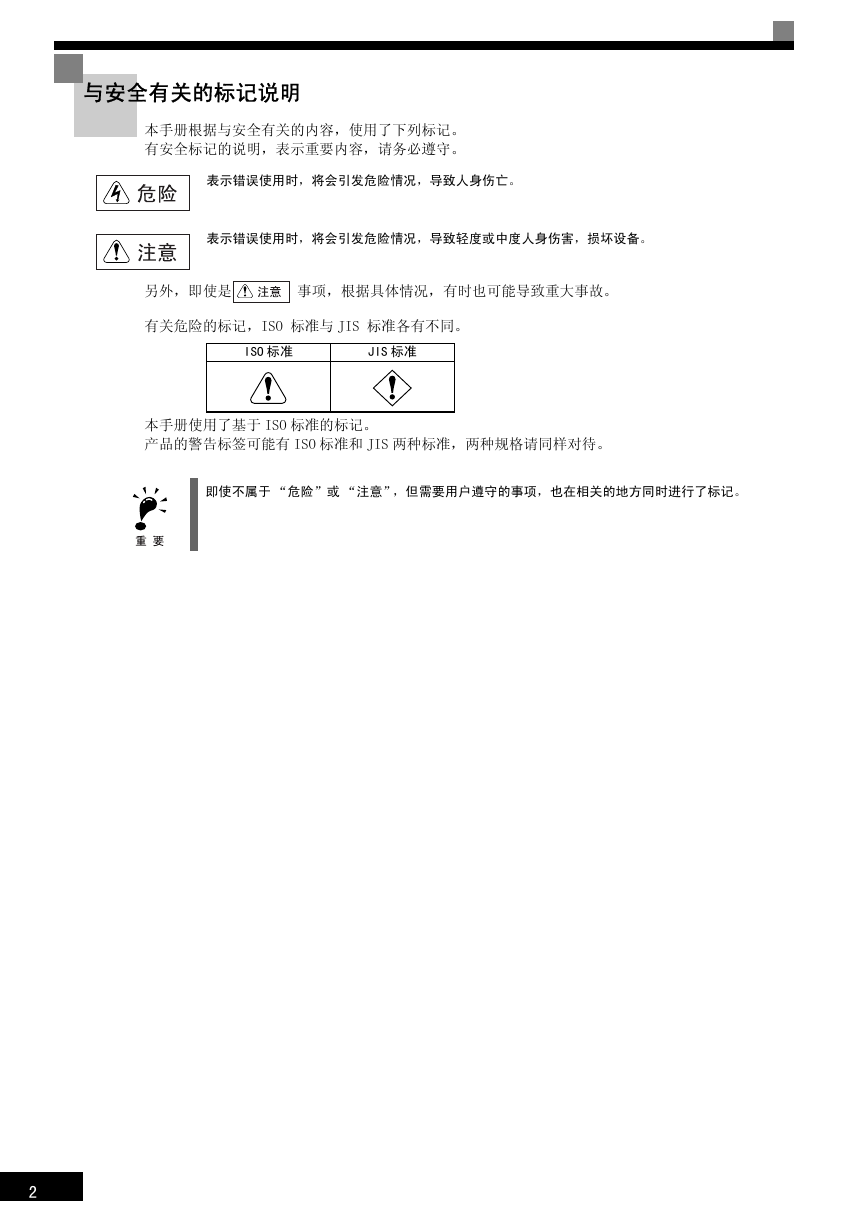

与安全有关的标记说明 本手册根据与安全有关的内容,使用了下列标记。 有安全标记的说明,表示重要内容,请务必遵守。 表示错误使用时,将会引发危险情况,导致人身伤亡。 表示错误使用时,将会引发危险情况,导致轻度或中度人身伤害,损坏设备。 另外,即使是 事项,根据具体情况,有时也可能导致重大事故。 有关危险的标记,ISO 标准与 JIS 标准各有不同。 ISO 标准 JIS 标准 本手册使用了基于 ISO 标准的标记。 产品的警告标签可能有 ISO 标准和 JIS 两种标准,两种规格请同样对待。 即使不属于 “危险”或 “注意”,但需要用户遵守的事项,也在相关的地方同时进行了标记。 2

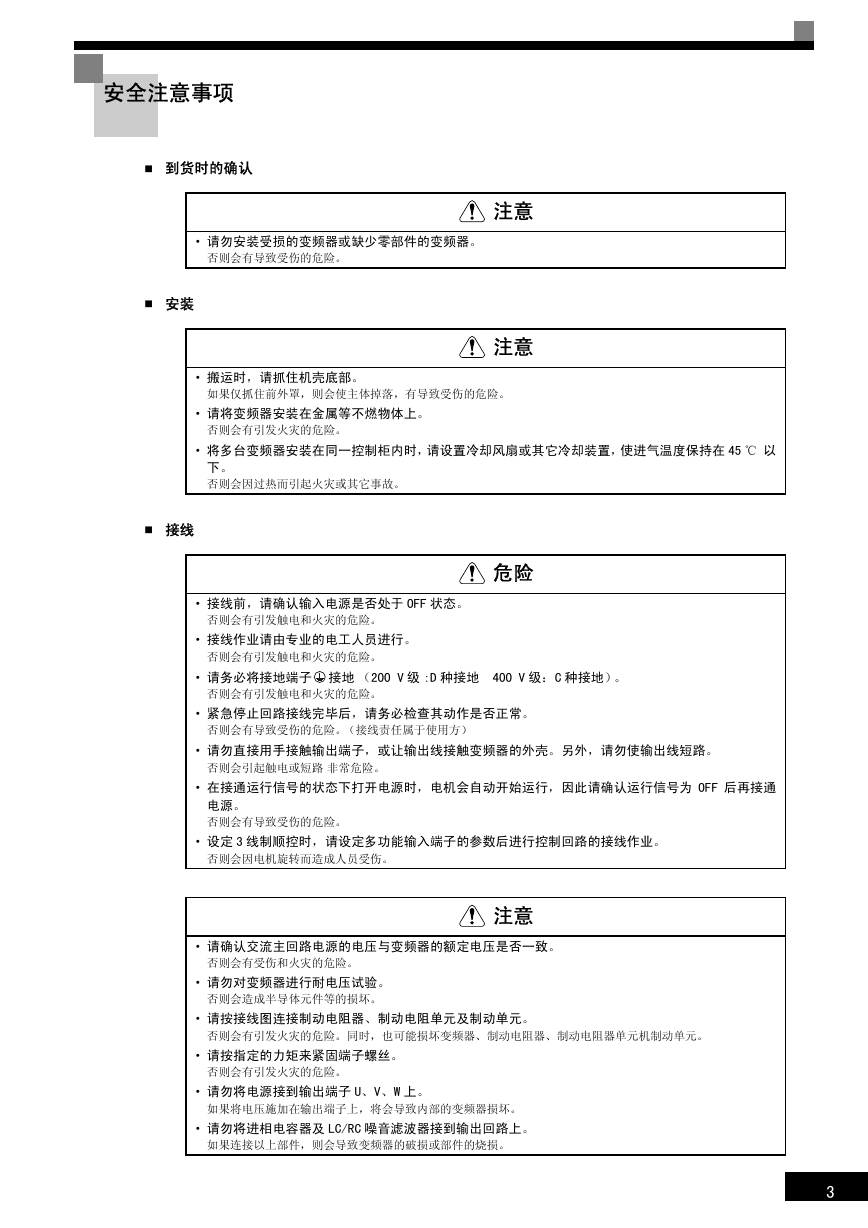

安全注意事项 到货时的确认 · 请勿安装受损的变频器或缺少零部件的变频器。 否则会有导致受伤的危险。 安装 注意 注意 · 搬运时,请抓住机壳底部。 如果仅抓住前外罩,则会使主体掉落,有导致受伤的危险。 · 请将变频器安装在金属等不燃物体上。 否则会有引发火灾的危险。 · 将多台变频器安装在同一控制柜内时,请设置冷却风扇或其它冷却装置,使进气温度保持在 45 ℃ 以 下。 否则会因过热而引起火灾或其它事故。 接线 危险 · 接线前,请确认输入电源是否处于 OFF 状态。 否则会有引发触电和火灾的危险。 · 接线作业请由专业的电工人员进行。 否则会有引发触电和火灾的危险。 · 请务必将接地端子 接地 (200 V 级 :D 种接地 400 V 级:C 种接地)。 否则会有引发触电和火灾的危险。 · 紧急停止回路接线完毕后,请务必检查其动作是否正常。 否则会有导致受伤的危险。(接线责任属于使用方) · 请勿直接用手接触输出端子,或让输出线接触变频器的外壳。另外,请勿使输出线短路。 否则会引起触电或短路 非常危险。 · 在接通运行信号的状态下打开电源时,电机会自动开始运行,因此请确认运行信号为 OFF 后再接通 电源。 否则会有导致受伤的危险。 · 设定 3 线制顺控时,请设定多功能输入端子的参数后进行控制回路的接线作业。 否则会因电机旋转而造成人员受伤。 注意 · 请确认交流主回路电源的电压与变频器的额定电压是否一致。 否则会有受伤和火灾的危险。 · 请勿对变频器进行耐电压试验。 否则会造成半导体元件等的损坏。 · 请按接线图连接制动电阻器、制动电阻单元及制动单元。 否则会有引发火灾的危险。同时,也可能损坏变频器、制动电阻器、制动电阻器单元机制动单元。 · 请按指定的力矩来紧固端子螺丝。 否则会有引发火灾的危险。 · 请勿将电源接到输出端子 U、V、W 上。 如果将电压施加在输出端子上,将会导致内部的变频器损坏。 · 请勿将进相电容器及 LC/RC 噪音滤波器接到输出回路上。 如果连接以上部件,则会导致变频器的破损或部件的烧损。 3

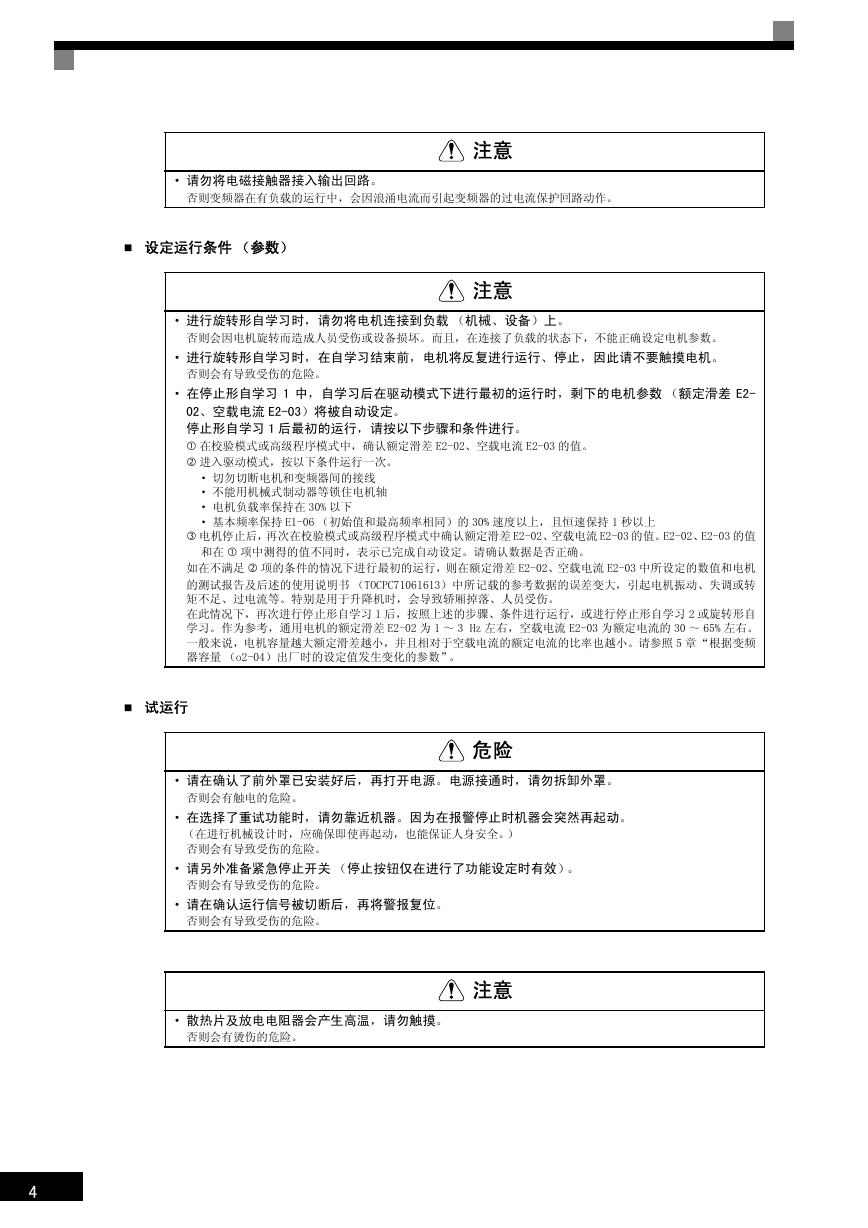

· 请勿将电磁接触器接入输出回路。 否则变频器在有负载的运行中,会因浪涌电流而引起变频器的过电流保护回路动作。 注意 设定运行条件 (参数) 注意 · 进行旋转形自学习时,请勿将电机连接到负载 (机械、设备)上。 否则会因电机旋转而造成人员受伤或设备损坏。而且,在连接了负载的状态下,不能正确设定电机参数。 · 进行旋转形自学习时,在自学习结束前,电机将反复进行运行、停止,因此请不要触摸电机。 否则会有导致受伤的危险。 · 在停止形自学习 1 中,自学习后在驱动模式下进行最初的运行时,剩下的电机参数 (额定滑差 E2- 02、空载电流 E2-03)将被自动设定。 停止形自学习 1 后最初的运行,请按以下步骤和条件进行。 在校验模式或高级程序模式中,确认额定滑差 E2-02、空载电流 E2-03 的值。 进入驱动模式,按以下条件运行一次。 · 切勿切断电机和变频器间的接线 · 不能用机械式制动器等锁住电机轴 · 电机负载率保持在 30% 以下 · 基本频率保持 E1-06 (初始值和最高频率相同)的 30% 速度以上,且恒速保持 1 秒以上 电机停止后,再次在校验模式或高级程序模式中确认额定滑差 E2-02、空载电流 E2-03 的值。E2-02、E2-03 的值 和在 项中测得的值不同时,表示已完成自动设定。请确认数据是否正确。 如在不满足 项的条件的情况下进行最初的运行,则在额定滑差 E2-02、空载电流 E2-03 中所设定的数值和电机 的测试报告及后述的使用说明书 (TOCPC71061613)中所记载的参考数据的误差变大,引起电机振动、失调或转 矩不足、过电流等。特别是用于升降机时,会导致轿厢掉落、人员受伤。 在此情况下,再次进行停止形自学习 1 后,按照上述的步骤、条件进行运行,或进行停止形自学习 2 或旋转形自 学习。作为参考,通用电机的额定滑差 E2-02 为 1 ~ 3 Hz 左右,空载电流 E2-03 为额定电流的 30 ~ 65% 左右。 一般来说,电机容量越大额定滑差越小,并且相对于空载电流的额定电流的比率也越小。请参照 5 章“根据变频 器容量 (o2-04)出厂时的设定值发生变化的参数”。 试运行 危险 · 请在确认了前外罩已安装好后,再打开电源。电源接通时,请勿拆卸外罩。 否则会有触电的危险。 · 在选择了重试功能时,请勿靠近机器。因为在报警停止时机器会突然再起动。 (在进行机械设计时,应确保即使再起动,也能保证人身安全。) 否则会有导致受伤的危险。 · 请另外准备紧急停止开关 (停止按钮仅在进行了功能设定时有效)。 否则会有导致受伤的危险。 · 请在确认运行信号被切断后,再将警报复位。 否则会有导致受伤的危险。 · 散热片及放电电阻器会产生高温,请勿触摸。 否则会有烫伤的危险。 注意 4

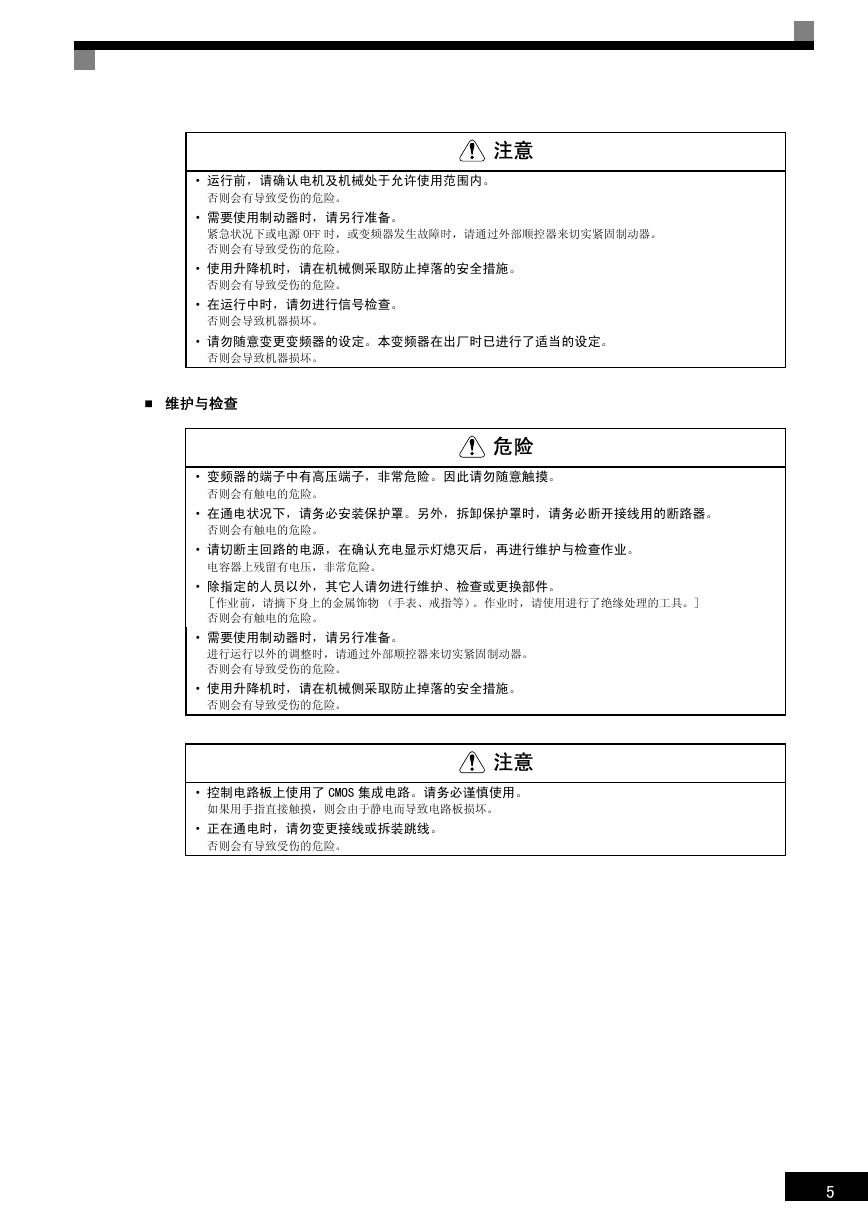

注意 · 运行前,请确认电机及机械处于允许使用范围内。 否则会有导致受伤的危险。 · 需要使用制动器时,请另行准备。 紧急状况下或电源 OFF 时,或变频器发生故障时,请通过外部顺控器来切实紧固制动器。 否则会有导致受伤的危险。 · 使用升降机时,请在机械侧采取防止掉落的安全措施。 否则会有导致受伤的危险。 · 在运行中时,请勿进行信号检查。 否则会导致机器损坏。 · 请勿随意变更变频器的设定。本变频器在出厂时已进行了适当的设定。 否则会导致机器损坏。 维护与检查 危险 · 变频器的端子中有高压端子,非常危险。因此请勿随意触摸。 否则会有触电的危险。 · 在通电状况下,请务必安装保护罩。另外,拆卸保护罩时,请务必断开接线用的断路器。 否则会有触电的危险。 · 请切断主回路的电源,在确认充电显示灯熄灭后,再进行维护与检查作业。 电容器上残留有电压,非常危险。 · 除指定的人员以外,其它人请勿进行维护、检查或更换部件。 [作业前,请摘下身上的金属饰物 (手表、戒指等)。作业时,请使用进行了绝缘处理的工具。] 否则会有触电的危险。 · 需要使用制动器时,请另行准备。 进行运行以外的调整时,请通过外部顺控器来切实紧固制动器。 否则会有导致受伤的危险。 · 使用升降机时,请在机械侧采取防止掉落的安全措施。 否则会有导致受伤的危险。 注意 · 控制电路板上使用了 CMOS 集成电路。请务必谨慎使用。 如果用手指直接触摸,则会由于静电而导致电路板损坏。 · 正在通电时,请勿变更接线或拆装跳线。 否则会有导致受伤的危险。 5

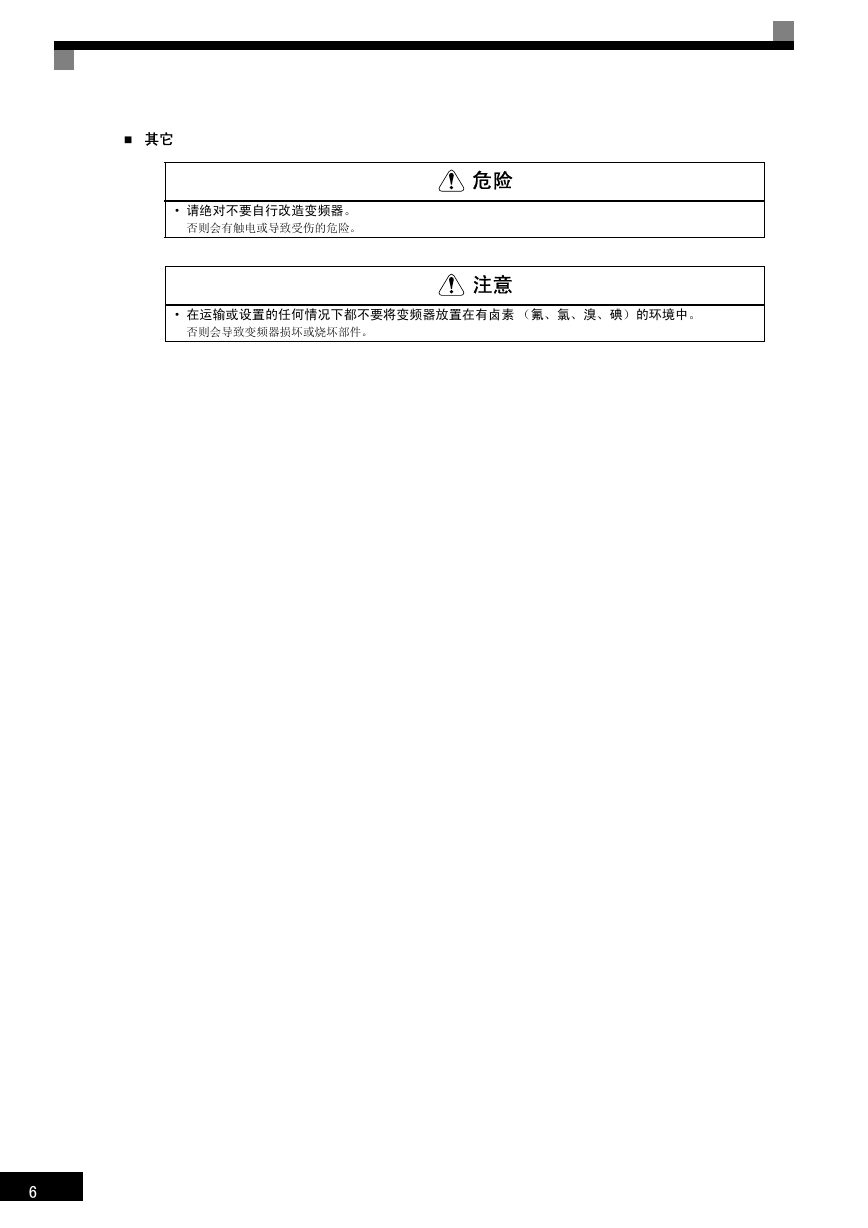

其它 · 请绝对不要自行改造变频器。 否则会有触电或导致受伤的危险。 危险 注意 · 在运输或设置的任何情况下都不要将变频器放置在有卤素 (氟、氯、溴、碘)的环境中。 否则会导致变频器损坏或烧坏部件。 6

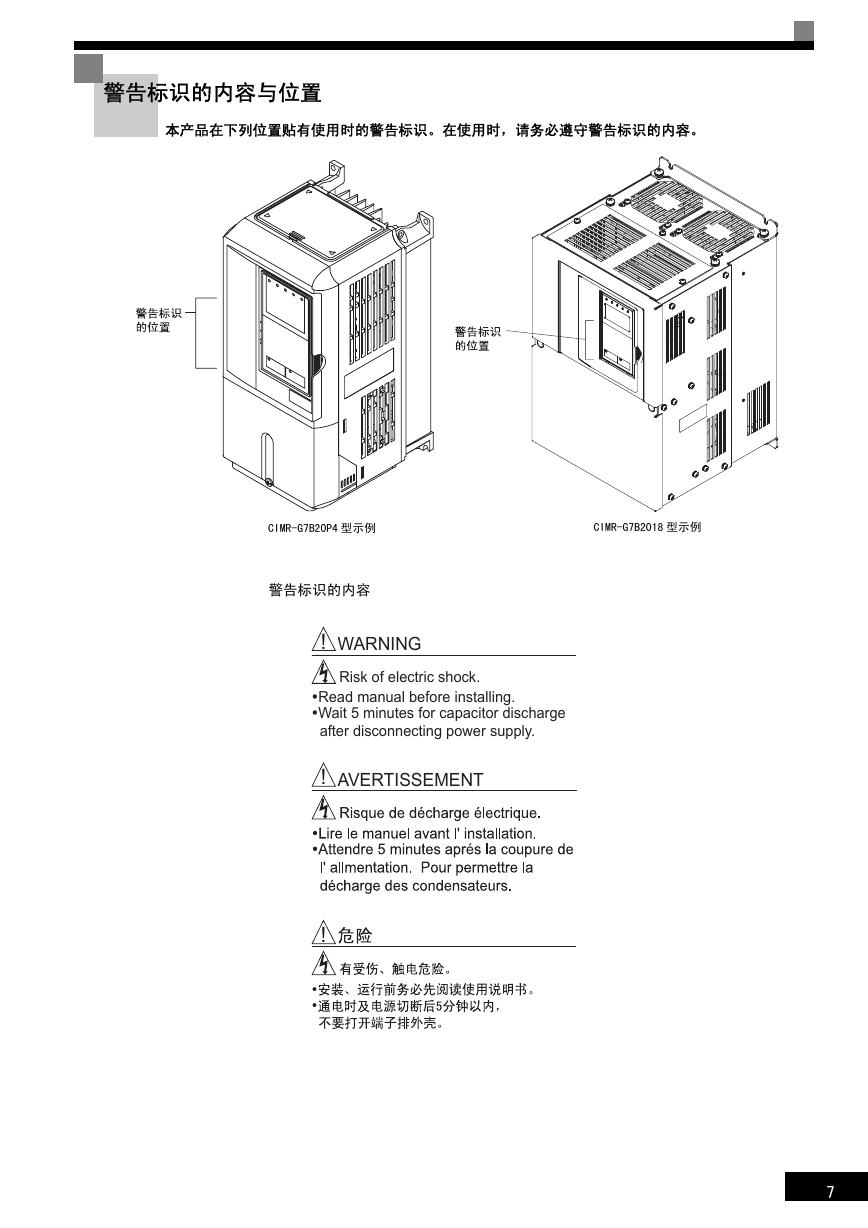

警告标识的内容与位置 本产品在下列位置贴有使用时的警告标识。在使用时,请务必遵守警告标识的内容。 CIMR-G7B20P4 型示例 CIMR-G7B2018 型示例 警告标识的内容 ! WARNING Risk of electric shock. Read manual before installing. Wait 5 minutes for capacitor discharge after disconnecting power supply. ! AVERTISSEMENT ! 7
