簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

注意

安裝系統記憶體

連接埠、接頭及切換開關

BIOS設定

SoftMenu Setup（CPU設定）

CPU Name:

Model Name:

CPU Operating Speed：

Power Supply：

CPU Fast Command Decode:

Disable Unused PCI Clock:

Spread Spectrum:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE HDD Auto-Detection:

IDE Primary Master/Slave以及IDE Secondary Master/Sl

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Video:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Hard Disk Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up NumLock Status:

Typematic Rate Setting:

Typematic Rate (Chars/Sec):

Typematic Delay (Msec):

Security Option:

APIC Mode:

OS Select For DRAM > 64MB:

Report No FDD For OS:

Advanced Chipset Features（晶片組進階功能參數設定）

Current FSB Frequency:

Current DRAM Frequency:

DRAM Clock:

DRAM Timing Selectable:

DRAM Bus Selection:

DRAM Command Rate:

DDR DQS Input Delay:

DDR DQS Output Delay:

DQS/DQM/CS/CKE/MAx Drive:

DQS Input Delay:

Prefetch Controller:

S2K series control:

CPU to AGP Post Write:

AGP Aperture Size:

AGP 2.0 Mode:

AGP Driving Control:

AGP Fast Write:

AGP Master 1 WS Write：

AGP Master 1 WS Read：

AGP 3.0 Calibration cycle:

CPU & PCI Bus Control:

PCI Master 0 WS Write：

CPU to PCI Post Write：

VLink 8X Support:

PCI Delay Transaction:

Memory Hole At 15M-16M:

Top Performance:

Integrated Peripherals（整合週邊設定）

IDE Prefetch Mode:

SATA Mode:

OnChip IDE-1 Controller / OnChip IDE-2 Controller:

OnChip Audio Controller:

OnChip USB Controller:

Power On Function:

Onboard FDC Controller:

Onboard Serial Port 1:

Onboard Parallel Port:

Game Port Address:

Midi Port Address:

Midi Port IRQ:

注意

Init Display First:

Onboard Lan Controller:

IEEE 1394 Controller:

PWRON After PWR-Fail:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

MODEM Use IRQ:

Power Button Function:

Run VGABIOS if S3 Resume:

Power On Function:

Resume by OnChip USB:

WakeUp by PME# of PCI:

Resume by Ring:

Wakeup by Alarm:

PnP/PCI Configurations（PNP/PCI組態設定）

Resources Controlled By:

PCI/VGA Palette Snoop:

Allocate IRQ To Video:

Allocate IRQ To USB:

PIRQ_0 Use IRQ No. ~ PIRQ_7 Use IRQ No.:

PC Health Status（電腦健康狀態設定）

CPU Shutdown Temperature:

CPU Warning Temperature:

所有重要電壓、風扇轉速以及溫探溫度之監測：

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝VIA 4-in-1驅動程式

安裝音效驅動程式

安裝區域網路驅動程式

安裝VIA USB 2.0驅動程式

安裝Serial ATA RAID驅動程式

ABIT EQ（硬體醫師應用程式）

FlashMenu（BIOS更新程式）

疑難問題排除

重點提示 ……

如何獲得技術支援

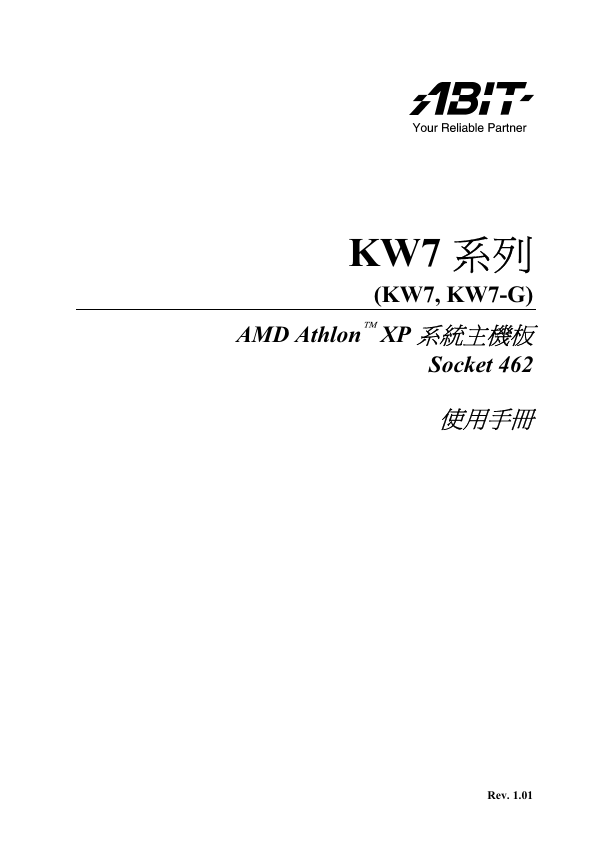

KW7 系列 (KW7, KW7-G) AMD Athlon XP 系統主機板 Socket 462 使用手冊 Rev. 1.01

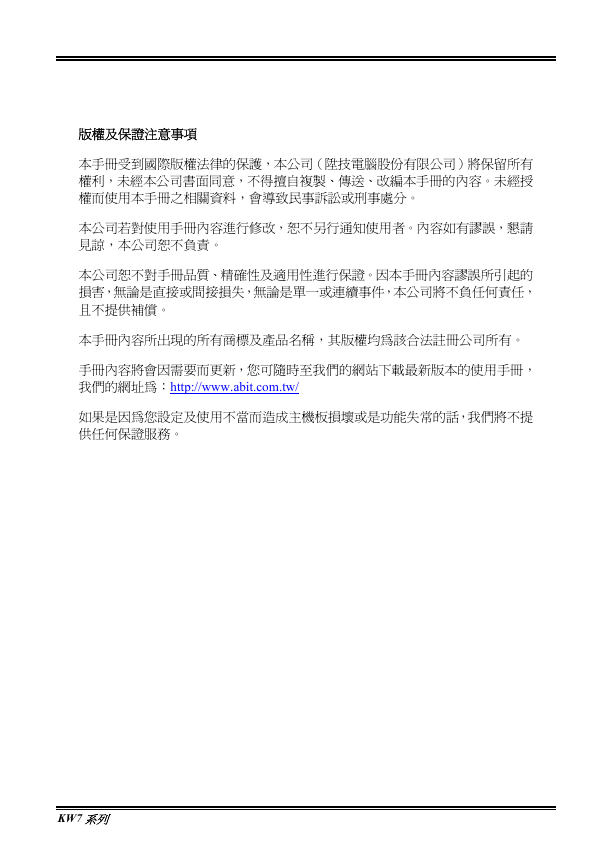

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 KW7 系列

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-1 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-5 ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 CMOS 記憶體清除接頭 ...............................................................2-7 S2K 模式選擇接頭 .......................................................................2-8 喚醒裝置的連接頭........................................................................2-9 前面板開關以及指示燈號的連接..............................................2-10 附加的 IEEE 1394 連接埠接頭 ..................................................2-11 額外的 USB 埠連接頭................................................................2-12 前面板聲音訊號連接接頭..........................................................2-13 內接式聲音訊號連接頭..............................................................2-14 加速繪圖連接埠插槽..................................................................2-14 軟碟機與 IDE 硬碟機接頭 .........................................................2-15 串列 ATA 連接器 ........................................................................2-16 背板插座......................................................................................2-17 (10). (12). (13). (14). (11). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. SOFTMENU SETUP（CPU 設定） ............................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-5 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-9 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-11 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-18 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-24 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-27 使用手冊

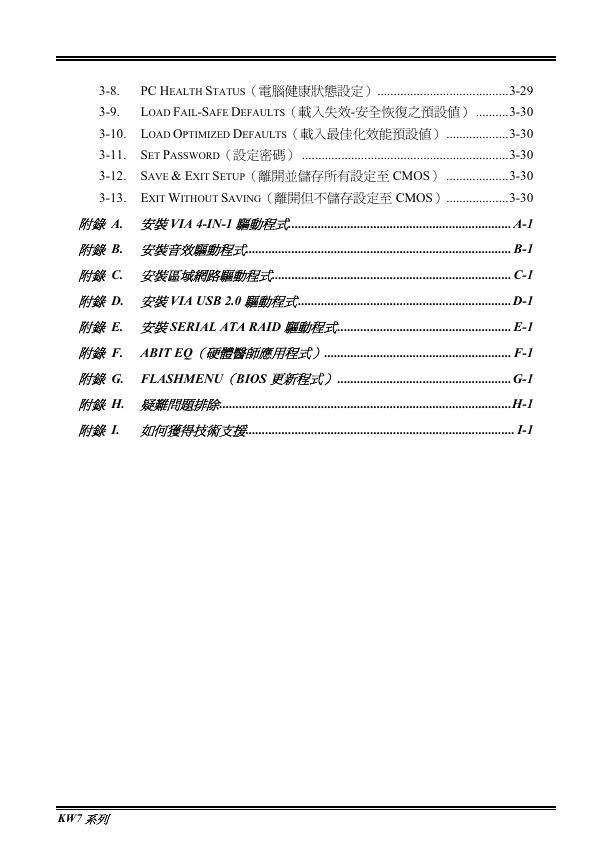

3-8. 3-9. PC HEALTH STATUS（電腦健康狀態設定）........................................3-29 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-30 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-30 3-11. SET PASSWORD（設定密碼） ...............................................................3-30 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-30 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-30 附錄 A. 安裝 VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝 VIA USB 2.0 驅動程式 .................................................................D-1 附錄 E. 安裝 SERIAL ATA RAID 驅動程式..................................................... E-1 附錄 F. ABIT EQ（硬體醫師應用程式）......................................................... F-1 附錄 G. FLASHMENU（BIOS 更新程式） .....................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 KW7 系列

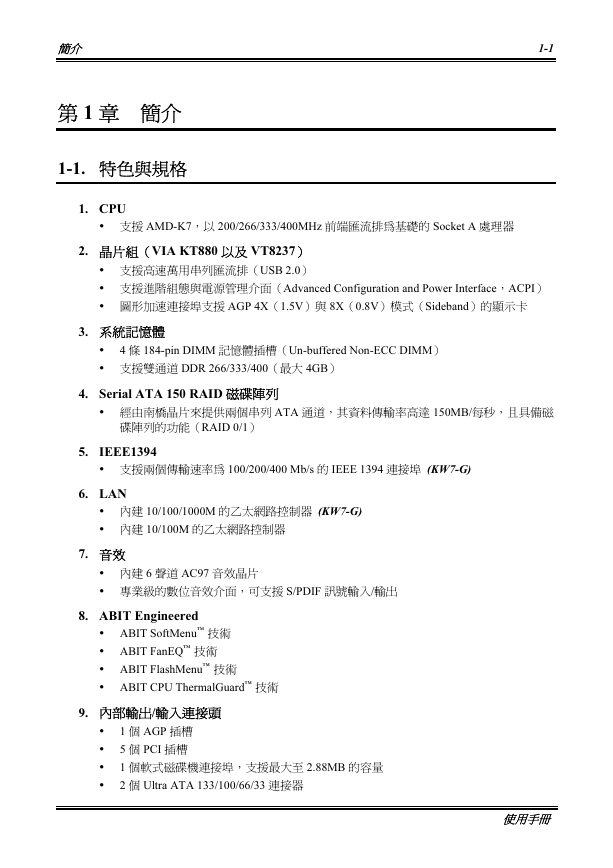

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 AMD-K7，以 200/266/333/400MHz 前端匯流排為基礎的 Socket A 處理器 2. 晶片組（VIA KT880 以及 VT8237）支援高速萬用串列匯流排（USB 2.0）支援進階組態與電源管理介面（Advanced Configuration and Power Interface，ACPI）圖形加速連接埠支援 AGP 4X（1.5V）與 8X（0.8V）模式（Sideband）的顯示卡 3. 系統記憶體 4 條 184-pin DIMM 記憶體插槽（Un-buffered Non-ECC DIMM）支援雙通道 DDR 266/333/400（最大 4GB） 4. Serial ATA 150 RAID 磁碟陣列經由南橋晶片來提供兩個串列 ATA 通道，其資料傳輸率高達 150MB/每秒，且具備磁碟陣列的功能（RAID 0/1） 5. IEEE1394 支援兩個傳輸速率為 100/200/400 Mb/s 的 IEEE 1394 連接埠 (KW7-G) 6. LAN 內建 10/100/1000M 的乙太網路控制器 (KW7-G) 內建 10/100M 的乙太網路控制器 7. 音效內建 6 聲道 AC97 音效晶片專業級的數位音效介面，可支援 S/PDIF 訊號輸入/輸出 8. ABIT Engineered ABIT SoftMenu™ 技術 ABIT FanEQ™ 技術 ABIT FlashMenu™ 技術 ABIT CPU ThermalGuard™ 技術 9. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA 133/100/66/33 連接器使用手冊

1-2 第 1 章 2 個 Serial ATA 150 連接頭 2 個 USB 2.0 連接頭 1 個 IEEE1394 連接頭 (KW7-G) 1 個 CD-IN 輸入連接頭 10. 背板輸出/輸入接頭 1 組 PS/2 鍵盤、1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭、1 組 IEEE 1394 連接埠 (KW7-G) 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠 11. 其他 ATX 主機板規格 (305x245mm) 硬體監控：包括風扇速度、電壓、CPU、系統溫度 12. 產品功能資訊機型特色 KW7-G GbE LAN, IEEE1394, S/PDIF In/Out, 6-ch Audio KW7 10/100M LAN, S/PDIF In/Out, 6-ch Audio 本手冊的規格與資訊若有變動，恕不另行通知。 KW7 系列

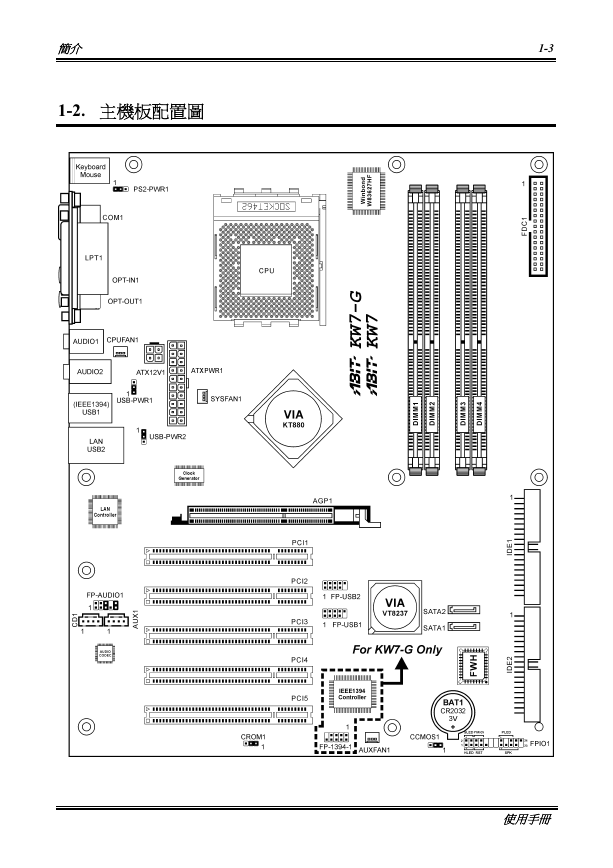

簡介 1-3 1-2. 主機板配置圖使用手冊

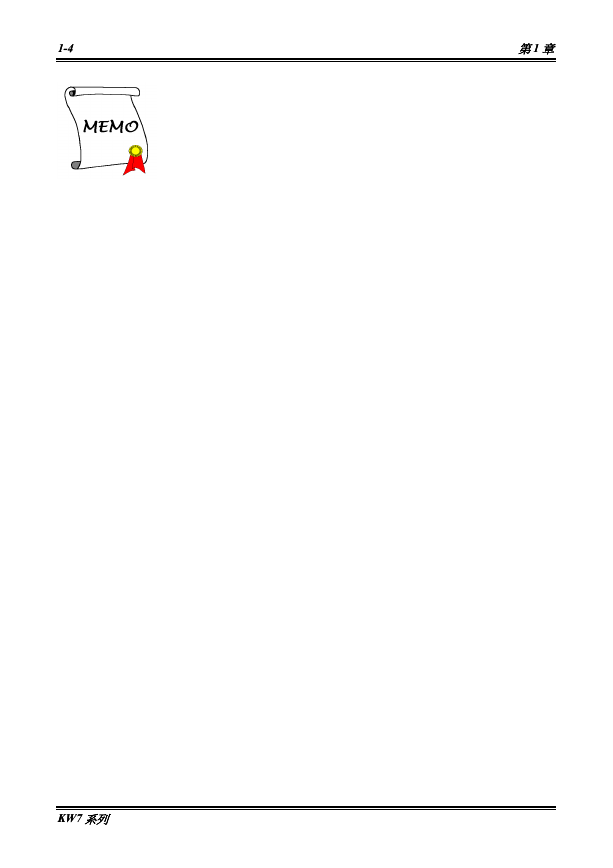

1-4 1-4 第 1 章第 1 章 KW7 系列 KW7 系列
