2016 年浙江宁波大学电子线路考研真题（模拟电路+数字电路）一、单项选择题（每小题 5 分，共 5 题，总计 25 分，将正确答案的编号填入答题纸） 1. 某 NPN 型硅三极管 b-e 间电压 UBE=0.7V，c-b 间电压 UCB=0.1V，由此可判断该管工作在 A、放大区 B、截止区 C、饱和区 D、不能确定 2．在放大电路中，温度上升，则 A、ICBO 减小，UBE 减小 B、ICBO 增大，UBE 增大 C、ICBO 减小，UBE 增大 D、ICBO 增大，UBE 减小 3．某放大电路，要求输入电阻小，输出电压稳定，应该选用下列那一种负反馈 A、电压串联 B、电压并联 C、电流并联 D、电流串联 4. 在由 NMOS 晶体管组成的基本共源放大电路中，当输入信号为 1kHz、50mV 的正弦电压时，输出电压波形出现削顶的失真，这种失真是 A、截止失真 B、饱和失真 C、交越失真 D、频率失真 5．共模抑制比 KCMR 越大表明电路 A、电压放大倍数越稳定 B、输出量中共模成分越大 C、电压放大倍数越大 D、抑制温漂能力越强大二、简答题（每小题 5 分，共 5 题，共 25 分） 1. 用逻辑代数的基本公式和常用的公式将化为最简与或形式 2．求逻辑函数的对偶函数 3．试说明下列反相器的输出逻辑值： 1） TTL 反相器的输入端接一个小电阻（0.1KΩ） 2） TTL 反相器的输入端接一个大电阻（100KΩ） 3） TTL 反相器的输入端悬空 4） CMOS 反相器的输入端接一个小电阻（0.1KΩ） 5） CMOS 反相器的输入端接一个大电阻（100KΩ） 4．在 CMOS 电路中有时采用图 1 所示的扩展功能用法，写出 Y 的逻辑式。已知电源电压，二极管的正向导通压降为 0.7V。

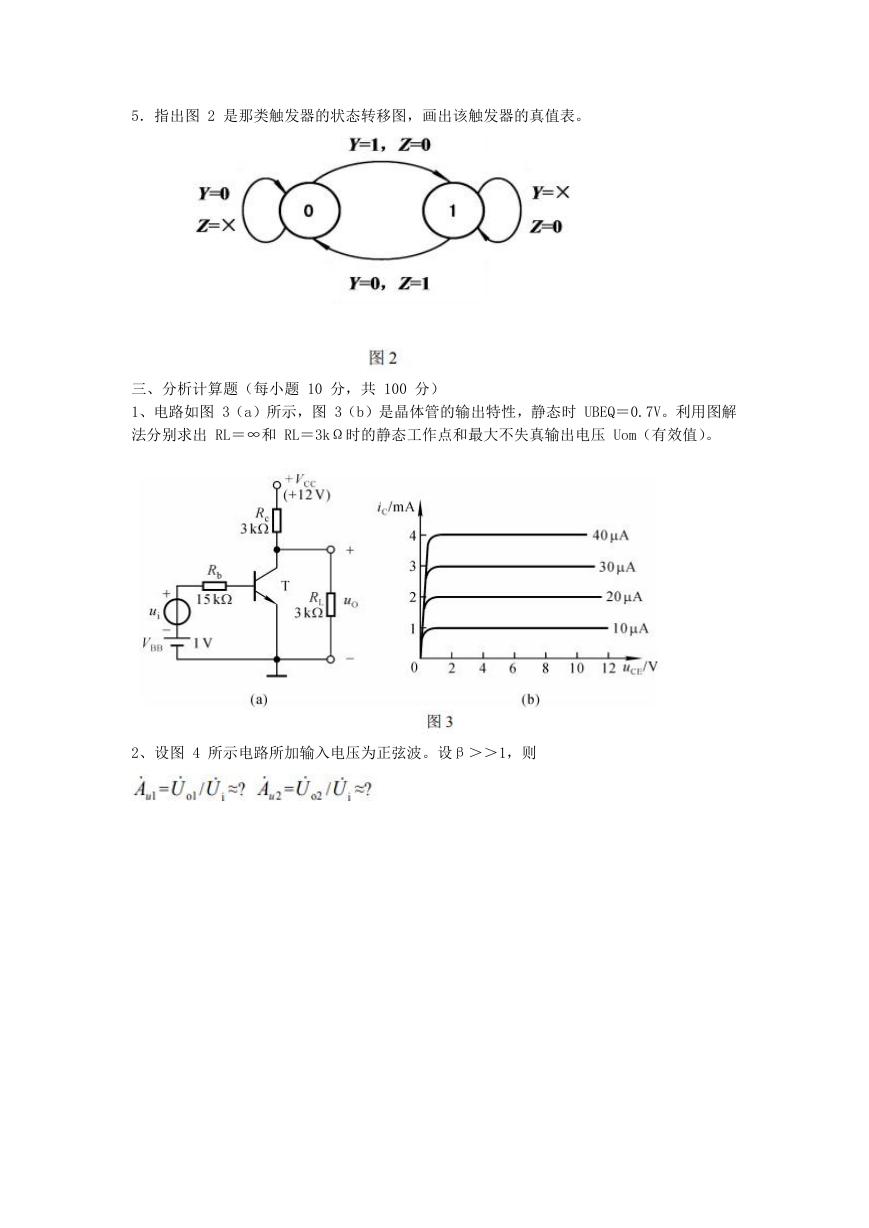

5．指出图 2 是那类触发器的状态转移图，画出该触发器的真值表。三、分析计算题（每小题 10 分，共 100 分） 1、电路如图 3（a）所示，图 3（b）是晶体管的输出特性，静态时 UBEQ＝0.7V。利用图解法分别求出 RL＝∞和 RL＝3kΩ时的静态工作点和最大不失真输出电压 Uom（有效值）。 2、设图 4 所示电路所加输入电压为正弦波。设β＞＞1，则

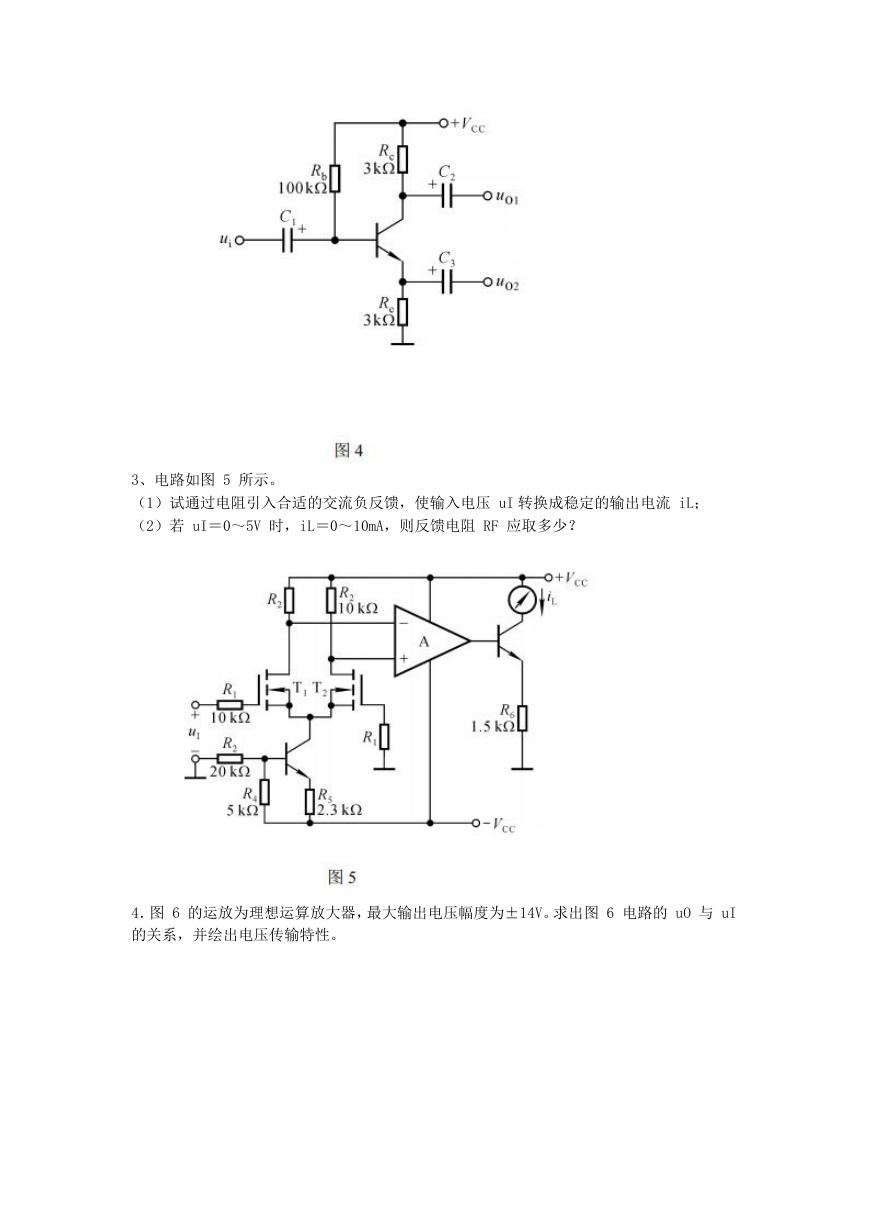

3、电路如图 5 所示。（1）试通过电阻引入合适的交流负反馈，使输入电压 uI 转换成稳定的输出电流 iL；（2）若 uI＝0～5V 时，iL＝0～10mA，则反馈电阻 RF 应取多少？ 4．图 6 的运放为理想运算放大器，最大输出电压幅度为±14V。求出图 6 电路的 uO 与 uI 的关系，并绘出电压传输特性。

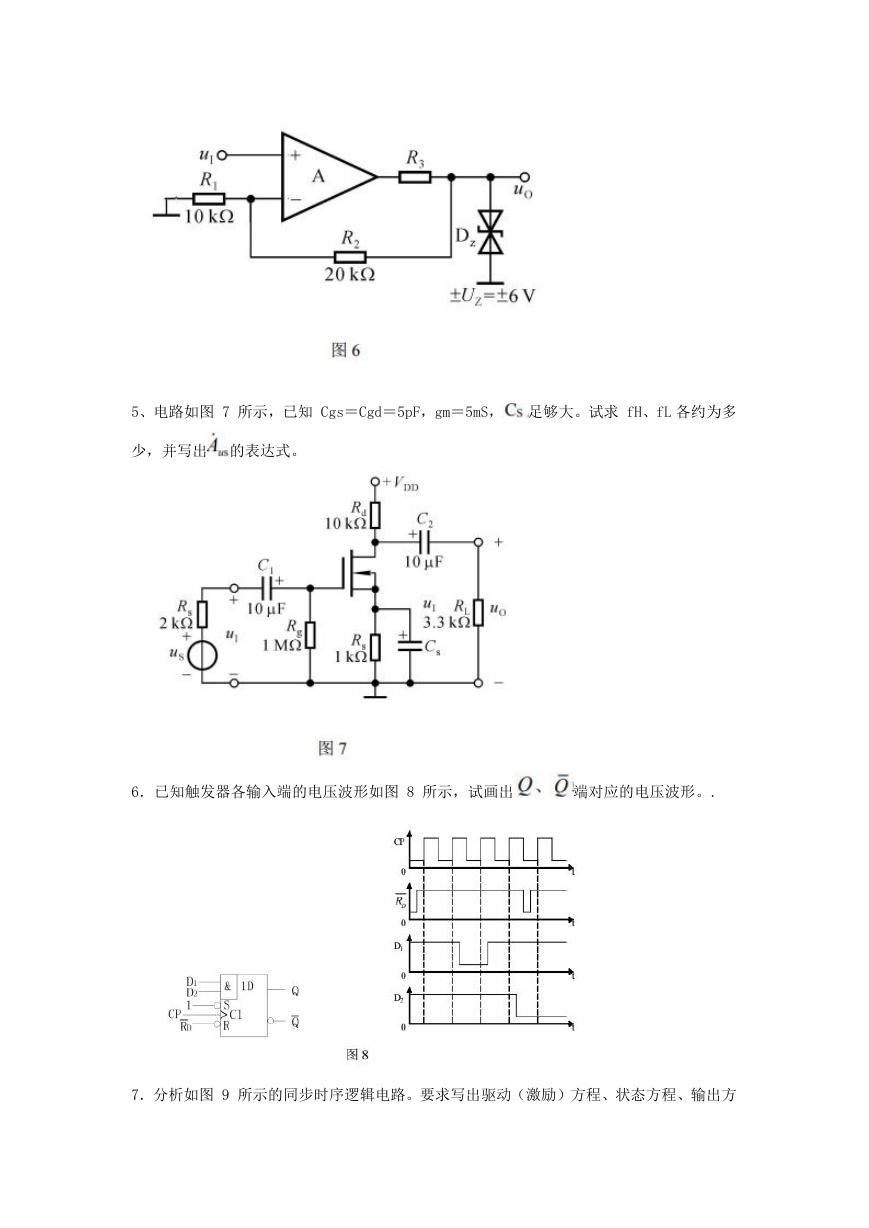

5、电路如图 7 所示，已知 Cgs＝Cgd＝5pF，gm＝5mS，足够大。试求 fH、fL 各约为多少，并写出的表达式。 6．已知触发器各输入端的电压波形如图 8 所示，试画出端对应的电压波形。. 7．分析如图 9 所示的同步时序逻辑电路。要求写出驱动（激励）方程、状态方程、输出方

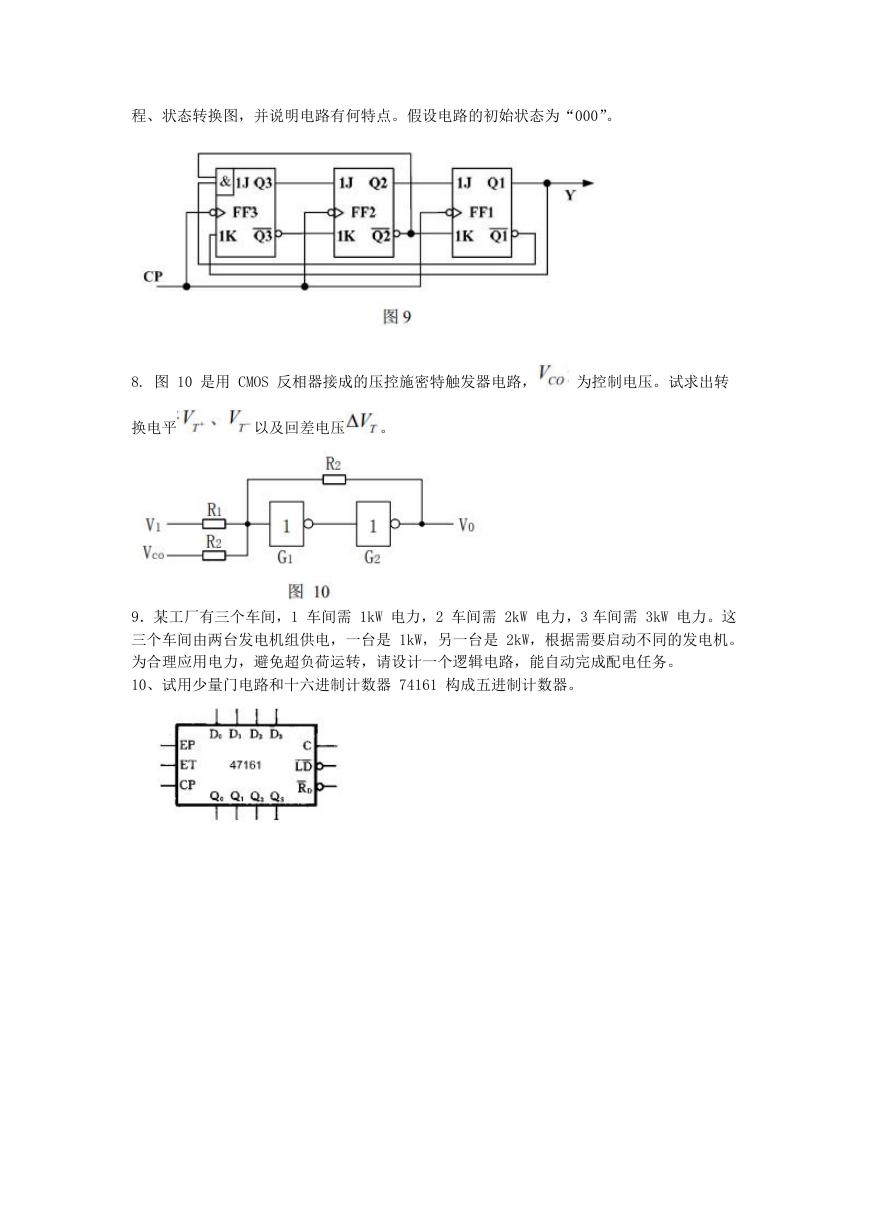

程、状态转换图，并说明电路有何特点。假设电路的初始状态为“000”。 8. 图 10 是用 CMOS 反相器接成的压控施密特触发器电路，为控制电压。试求出转换电平以及回差电压。 9．某工厂有三个车间，1 车间需 1kW 电力，2 车间需 2kW 电力，3 车间需 3kW 电力。这三个车间由两台发电机组供电，一台是 1kW，另一台是 2kW，根据需要启动不同的发电机。为合理应用电力，避免超负荷运转，请设计一个逻辑电路，能自动完成配电任务。 10、试用少量门电路和十六进制计数器 74161 构成五进制计数器。
