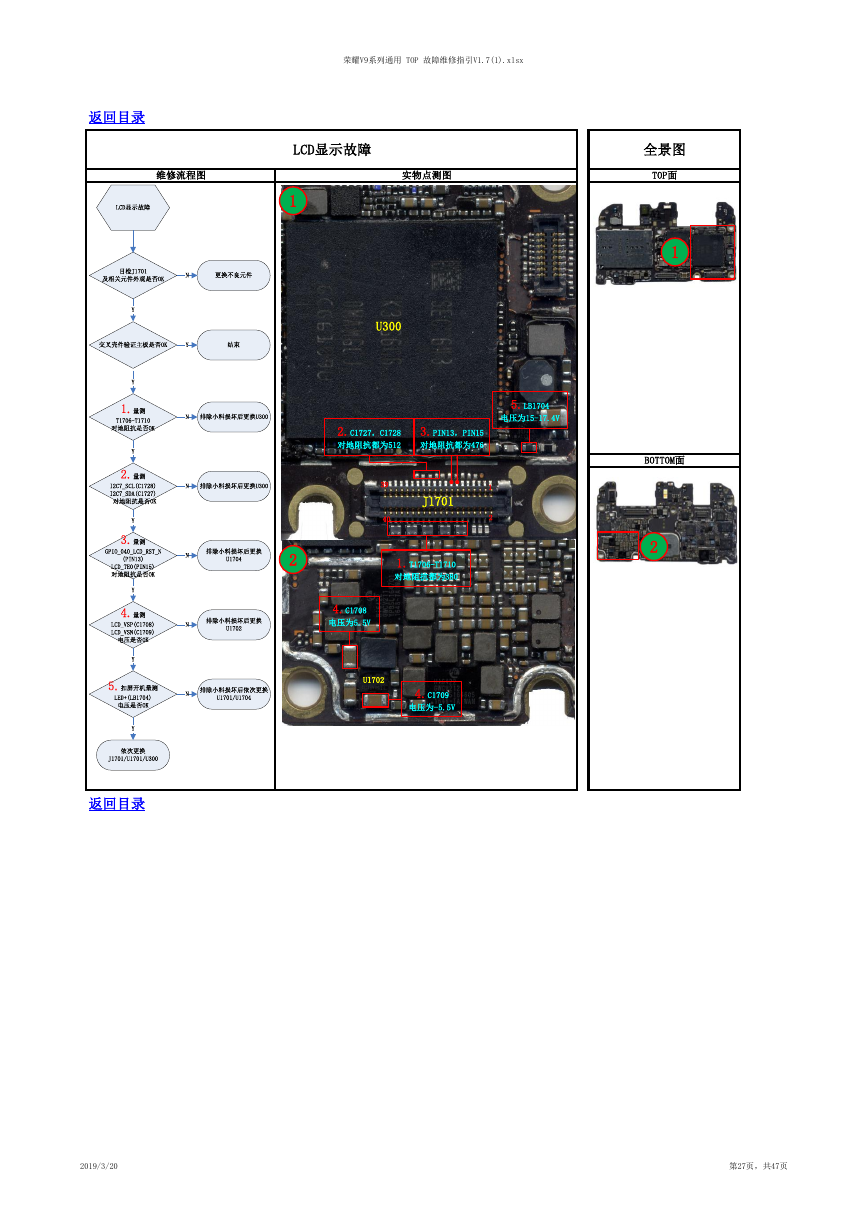

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 LCD显示故障 维修流程图 实物点测图 1 2 U300 2.C1727，C1728 对地阻抗都为512 3.PIN13，PIN15 对地阻抗都为476 5.LB1704 电压为15-17.4V 39 40 J1701 1 2 1.T1706-T1710 对地阻抗都为380 4.C1708 电压为5.5V U1702 4.C1709 电压为-5.5V 返回目录 全景图 TOP面 1 BOTTOM面 2 2019/3/20 第27页，共47页 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测T1706-T1710对地阻抗是否OK2.量测 I2C7_SCL(C1728)I2C7_SDA(C1727) 对地阻抗是否OKY排除小料损坏后更换U300N排除小料损坏后更换U300NY3.量测GPIO_040_LCD_RST_N(PIN13)LCD_TE0(PIN15)对地阻抗是否OK排除小料损坏后更换U1704NYY4.量测LCD_VSP(C1708)LCD_VSN(C1709)电压是否OK排除小料损坏后更换U1702N5.扣屏开机量测LED+(LB1704)电压是否OK排除小料损坏后依次更换U1701/U1704依次更换J1701/U1701/U300YNY
