华为荣耀V9 原厂图 维修流程图 扬声器故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.19M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

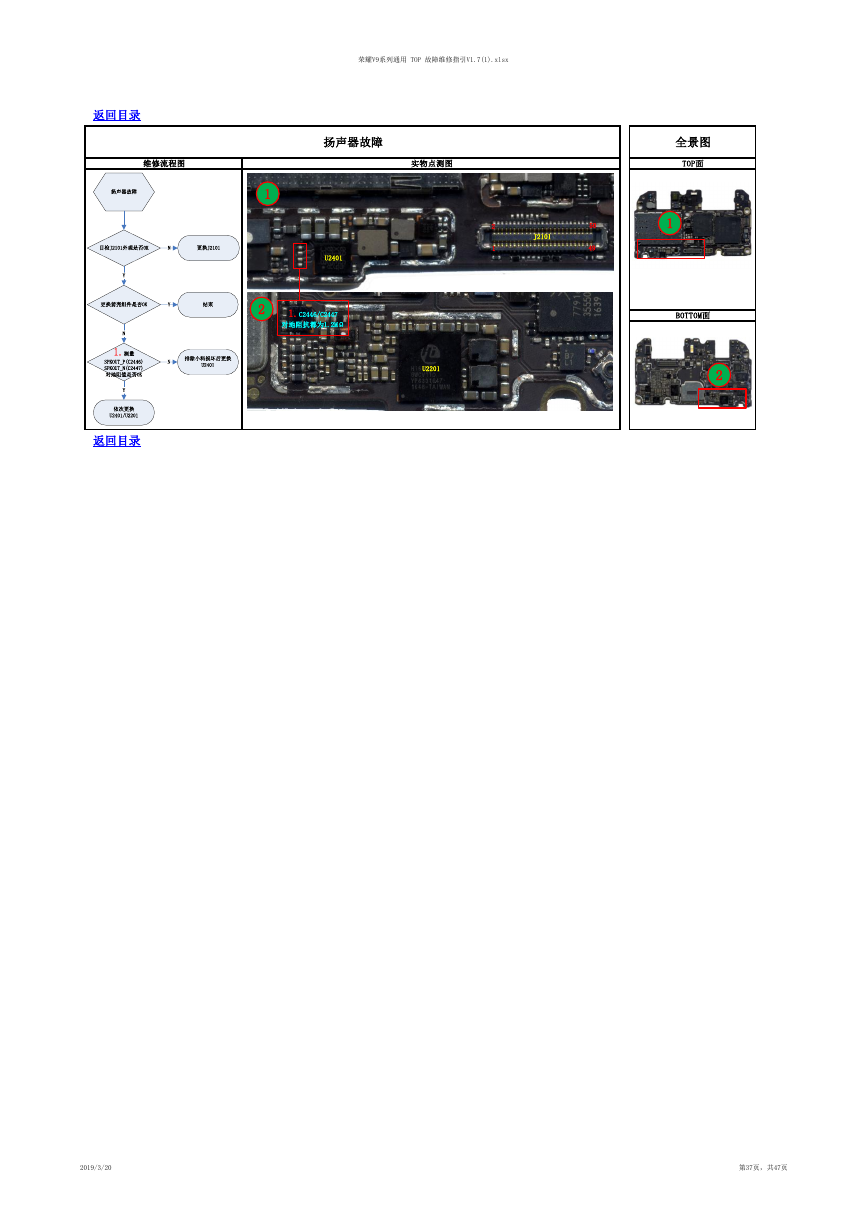

    荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 维修流程图 实物点测图 扬声器故障 2 1 J2101 50 49 1 U2401 2 1.C2446/C2447 对地阻抗都为1.2MΩ U2201 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/3/20 第37页，共47页 目检J2101外观是否OK扬声器故障更换J2101排除小料损坏后更换U2401N1.测量SPKOUT_P(C2446)SPKOUT_N(C2447)对地阻值是否OK NY更换前壳组件是否OK结束YNY依次更换U2401/U2201
