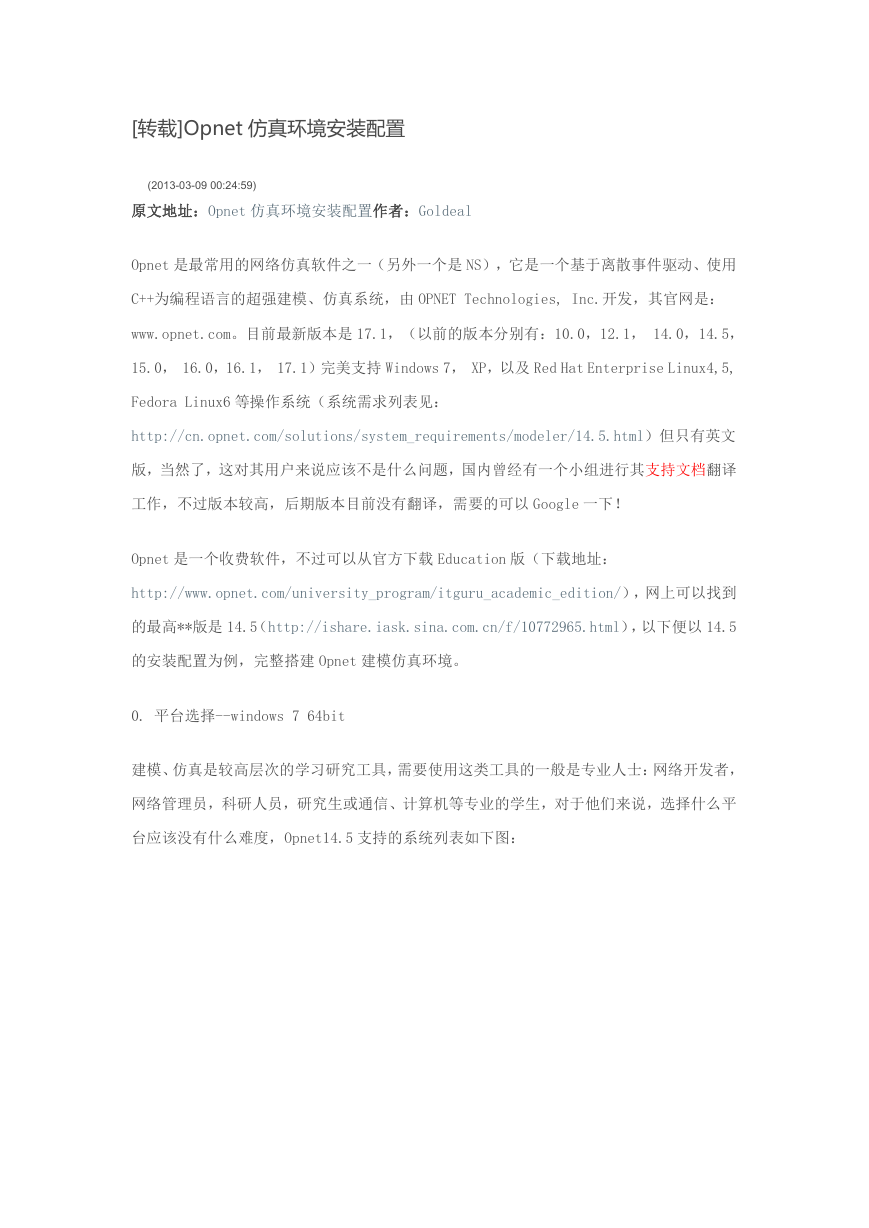

    [转载]Opnet仿真环境安装配置
    [转载]Opnet 仿真环境安装配置 (2013-03-09 00:24:59) 原文地址：Opnet 仿真环境安装配置作者：Goldeal Opnet 是最常用的网络仿真软件之一（另外一个是 NS），它是一个基于离散事件驱动、使用 C++为编程语言的超强建模、仿真系统，由 OPNET Technologies, Inc.开发，其官网是： www.opnet.com。目前最新版本是 17.1，（以前的版本分别有：10.0，12.1， 14.0，14.5， 15.0， 16.0，16.1， 17.1）完美支持 Windows 7， XP，以及 Red Hat Enterprise Linux4,5, Fedora Linux6 等操作系统（系统需求列表见： http://cn.opnet.com/solutions/system_requirements/modeler/14.5.html）但只有英文 版，当然了，这对其用户来说应该不是什么问题，国内曾经有一个小组进行其支持文档翻译 工作，不过版本较高，后期版本目前没有翻译，需要的可以 Google 一下！ Opnet 是一个收费软件，不过可以从官方下载 Education 版（下载地址： http://www.opnet.com/university_program/itguru_academic_edition/），网上可以找到 的最高**版是 14.5（http://ishare.iask.sina.com.cn/f/10772965.html），以下便以 14.5 的安装配置为例，完整搭建 Opnet 建模仿真环境。 0. 平台选择--windows 7 64bit 建模、仿真是较高层次的学习研究工具，需要使用这类工具的一般是专业人士：网络开发者， 网络管理员，科研人员，研究生或通信、计算机等专业的学生，对于他们来说，选择什么平 台应该没有什么难度，Opnet14.5 支持的系统列表如下图：

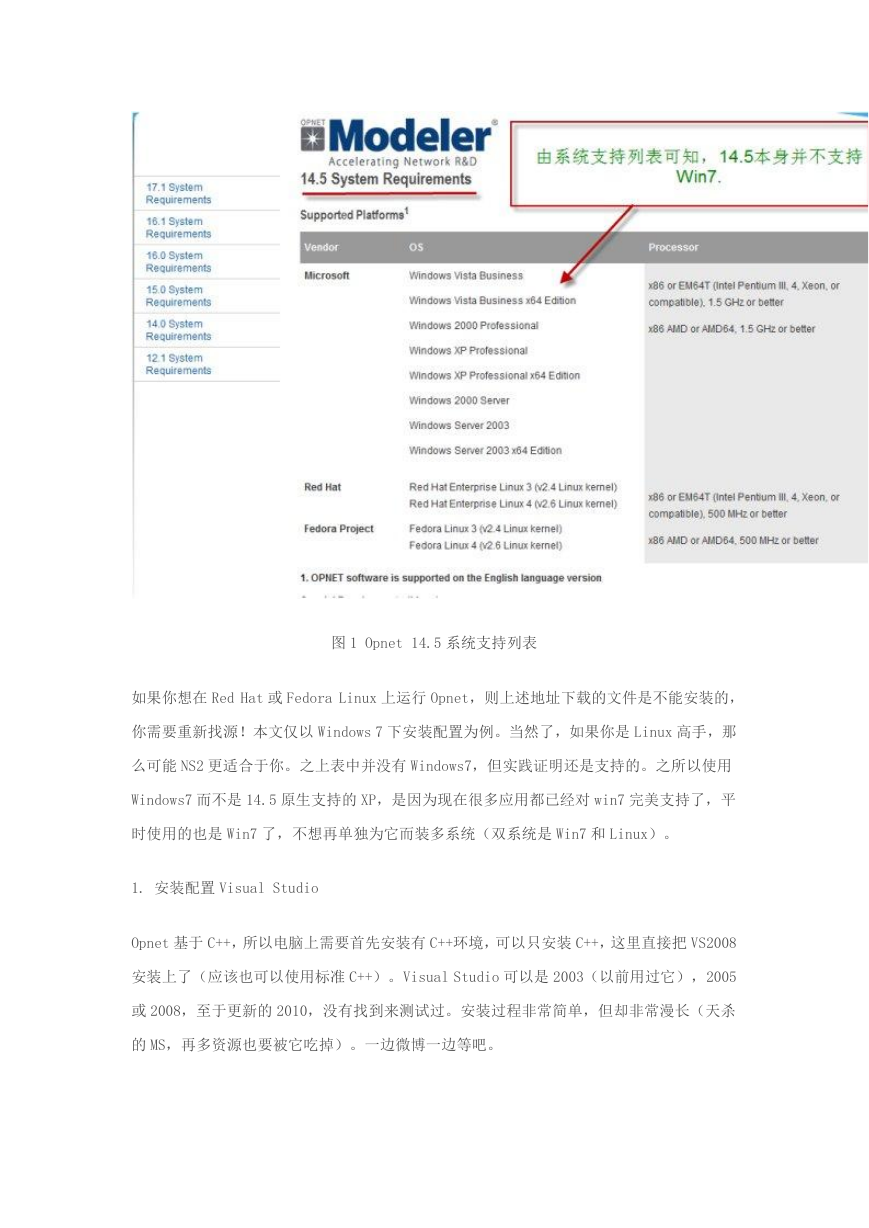

    图 1 Opnet 14.5 系统支持列表 如果你想在 Red Hat 或 Fedora Linux 上运行 Opnet，则上述地址下载的文件是不能安装的， 你需要重新找源！本文仅以 Windows 7 下安装配置为例。当然了，如果你是 Linux 高手，那 么可能 NS2 更适合于你。之上表中并没有 Windows7，但实践证明还是支持的。之所以使用 Windows7 而不是 14.5 原生支持的 XP，是因为现在很多应用都已经对 win7 完美支持了，平 时使用的也是 Win7 了，不想再单独为它而装多系统（双系统是 Win7 和 Linux）。 1. 安装配置 Visual Studio Opnet 基于 C++，所以电脑上需要首先安装有 C++环境，可以只安装 C++，这里直接把 VS2008 安装上了（应该也可以使用标准 C++）。Visual Studio 可以是 2003（以前用过它），2005 或 2008，至于更新的 2010，没有找到来测试过。安装过程非常简单，但却非常漫长（天杀 的 MS，再多资源也要被它吃掉）。一边微博一边等吧。

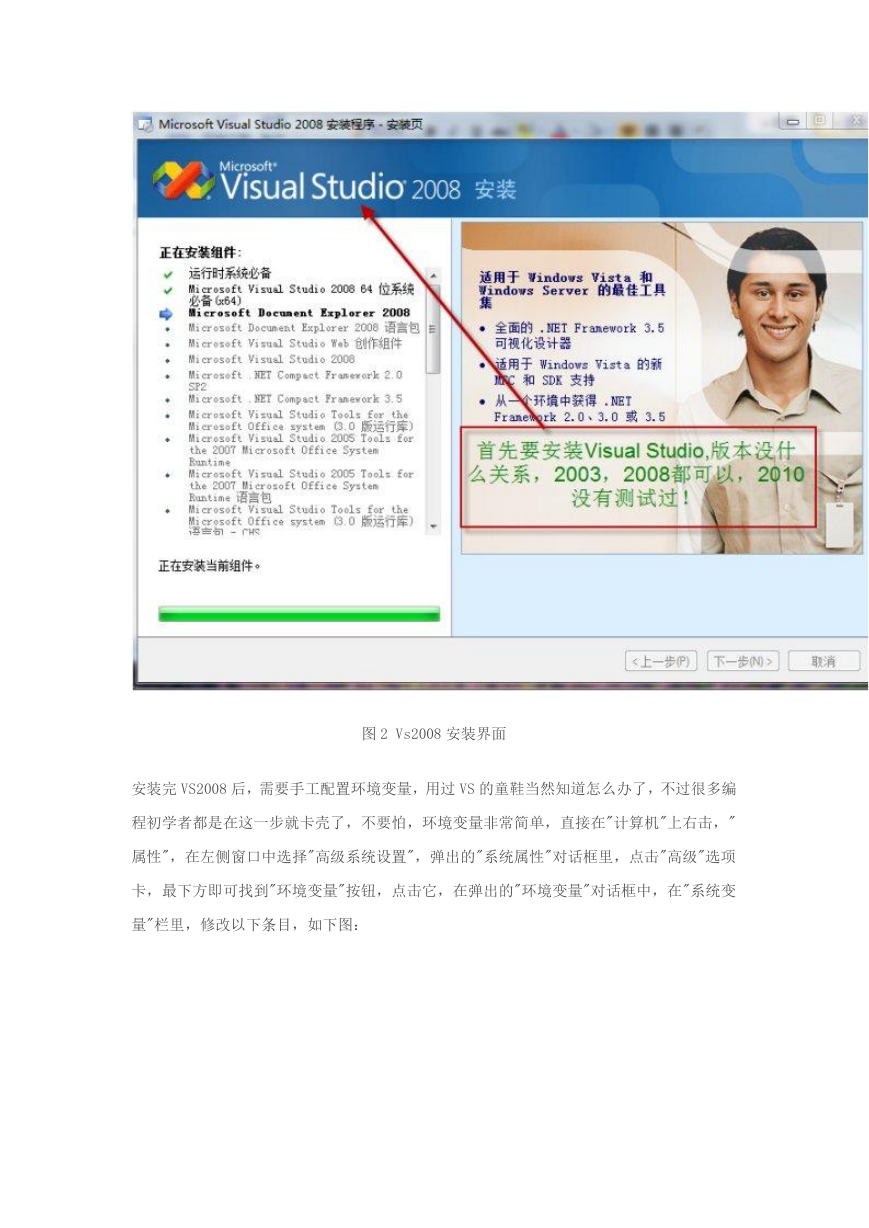

    图 2 Vs2008 安装界面 安装完 VS2008 后，需要手工配置环境变量，用过 VS 的童鞋当然知道怎么办了，不过很多编 程初学者都是在这一步就卡壳了，不要怕，环境变量非常简单，直接在"计算机"上右击，" 属性"，在左侧窗口中选择"高级系统设置"，弹出的"系统属性"对话框里，点击"高级"选项 卡，最下方即可找到"环境变量"按钮，点击它，在弹出的"环境变量"对话框中，在"系统变 量"栏里，修改以下条目，如下图：

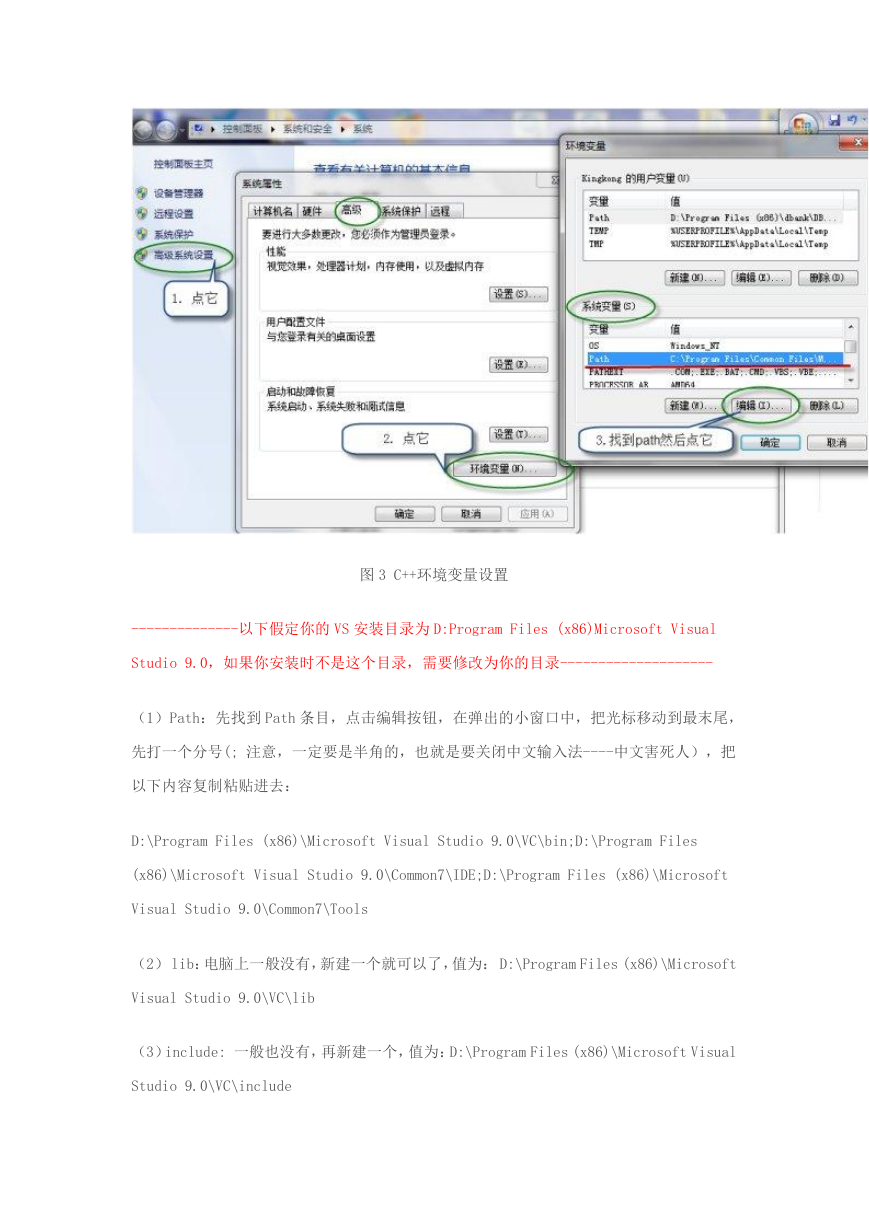

    图 3 C++环境变量设置 --------------以下假定你的 VS 安装目录为 D:Program Files (x86)Microsoft Visual Studio 9.0，如果你安装时不是这个目录，需要修改为你的目录-------------------- （1）Path：先找到 Path 条目，点击编辑按钮，在弹出的小窗口中，把光标移动到最末尾， 先打一个分号(; 注意，一定要是半角的，也就是要关闭中文输入法----中文害死人），把 以下内容复制粘贴进去： D:\Program Files (x86)\Microsoft Visual Studio 9.0\VC\bin;D:\Program Files (x86)\Microsoft Visual Studio 9.0\Common7\IDE;D:\Program Files (x86)\Microsoft Visual Studio 9.0\Common7\Tools （2） lib：电脑上一般没有，新建一个就可以了，值为： D:\Program Files (x86)\Microsoft Visual Studio 9.0\VC\lib （3）include: 一般也没有，再新建一个，值为：D:\Program Files (x86)\Microsoft Visual Studio 9.0\VC\include

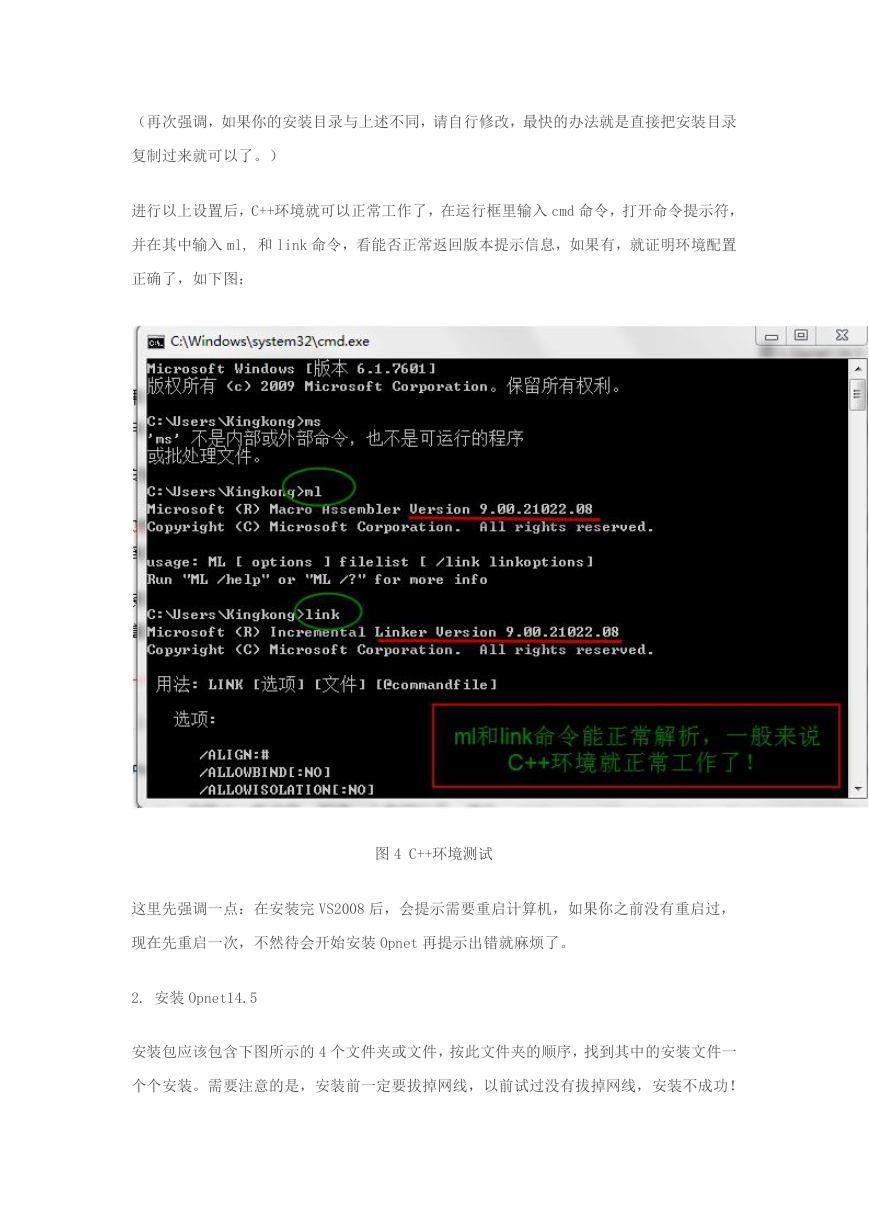

    （再次强调，如果你的安装目录与上述不同，请自行修改，最快的办法就是直接把安装目录 复制过来就可以了。） 进行以上设置后，C++环境就可以正常工作了，在运行框里输入 cmd 命令，打开命令提示符， 并在其中输入 ml, 和 link 命令，看能否正常返回版本提示信息，如果有，就证明环境配置 正确了，如下图： 图 4 C++环境测试 这里先强调一点：在安装完 VS2008 后，会提示需要重启计算机，如果你之前没有重启过， 现在先重启一次，不然待会开始安装 Opnet 再提示出错就麻烦了。 2. 安装 Opnet14.5 安装包应该包含下图所示的 4 个文件夹或文件，按此文件夹的顺序，找到其中的安装文件一 个个安装。需要注意的是，安装前一定要拔掉网线，以前试过没有拔掉网线，安装不成功！

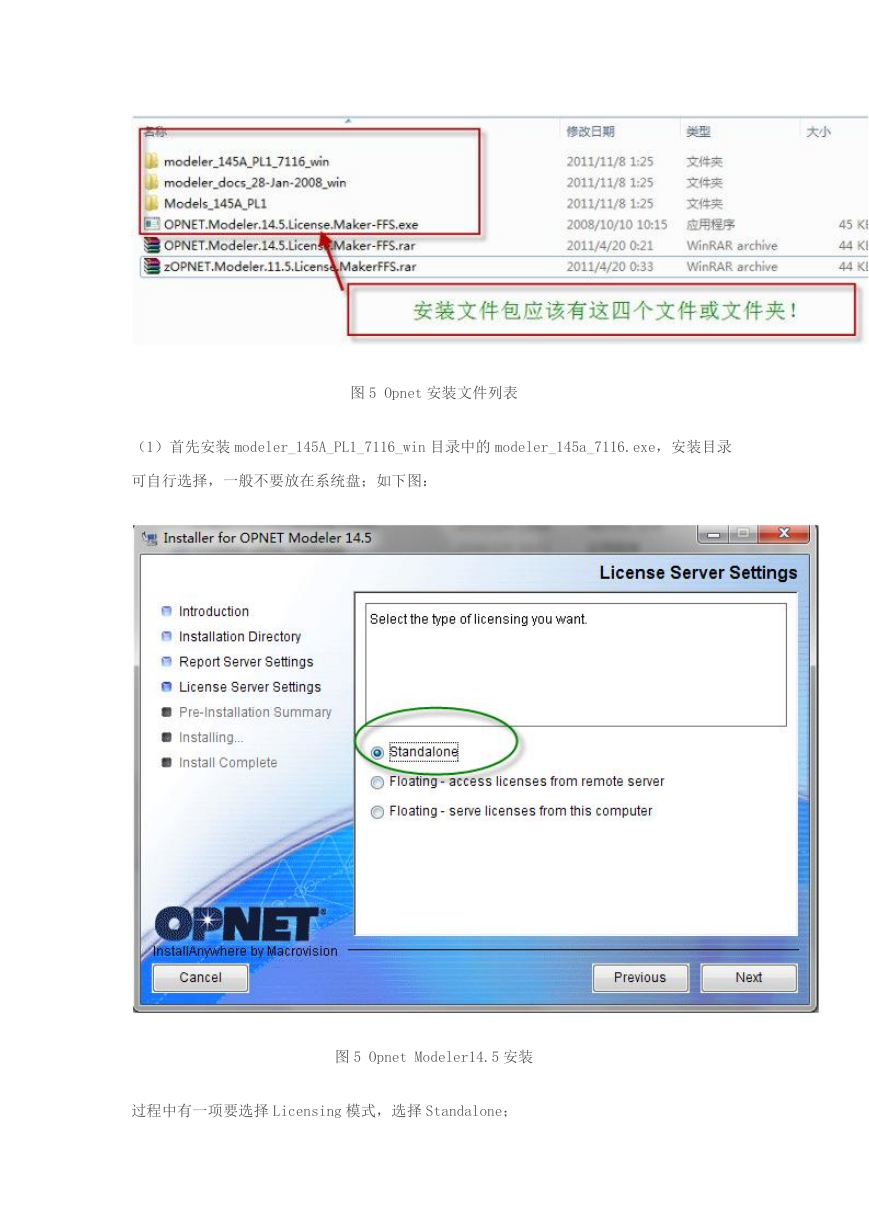

    图 5 Opnet 安装文件列表 （1）首先安装 modeler_145A_PL1_7116_win 目录中的 modeler_145a_7116.exe，安装目录 可自行选择，一般不要放在系统盘；如下图： 图 5 Opnet Modeler14.5 安装 过程中有一项要选择 Licensing 模式，选择 Standalone；

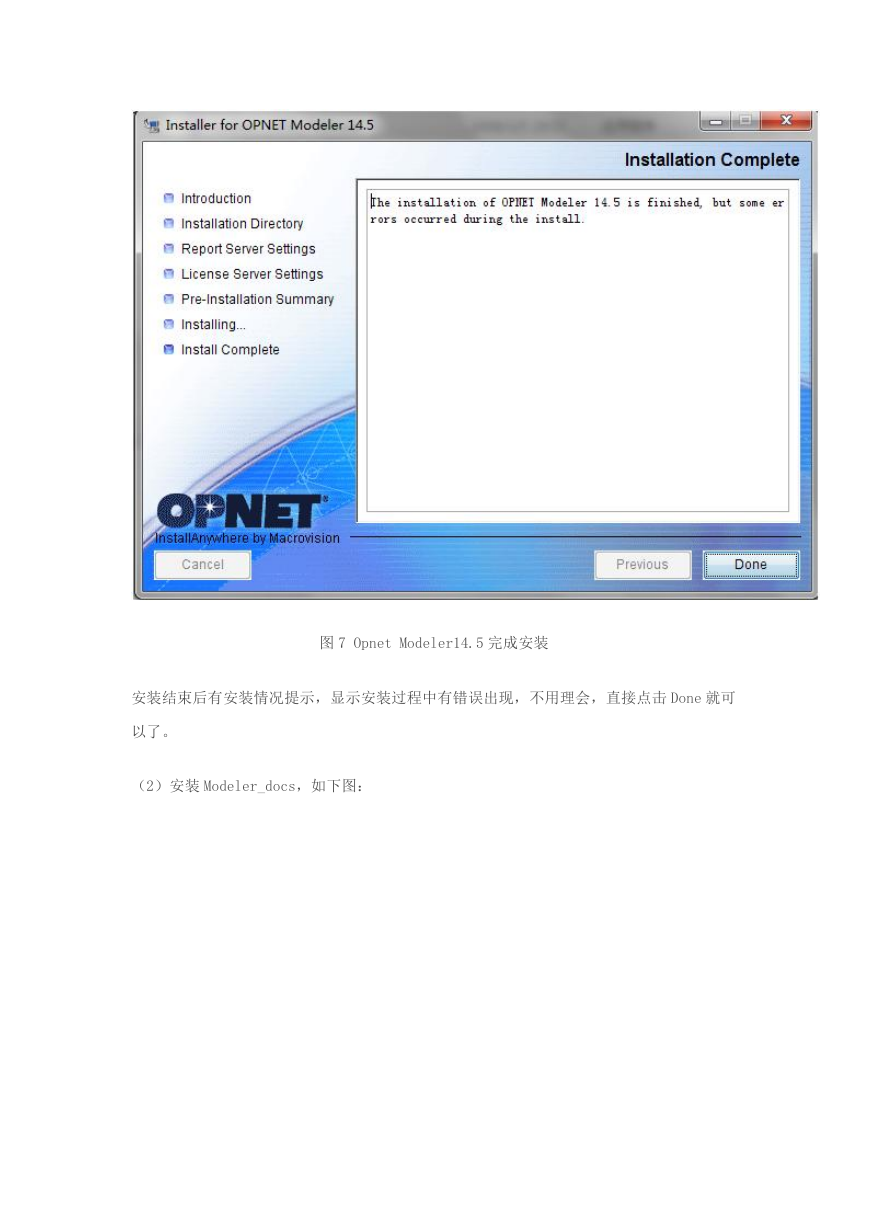

    图 7 Opnet Modeler14.5 完成安装 安装结束后有安装情况提示，显示安装过程中有错误出现，不用理会，直接点击 Done 就可 以了。 （2）安装 Modeler_docs，如下图：
    图 8 Opnet Modeler Documentation 安装 （3）安装 Modeler_145A_PL1，就是 Model Library，如下图：
