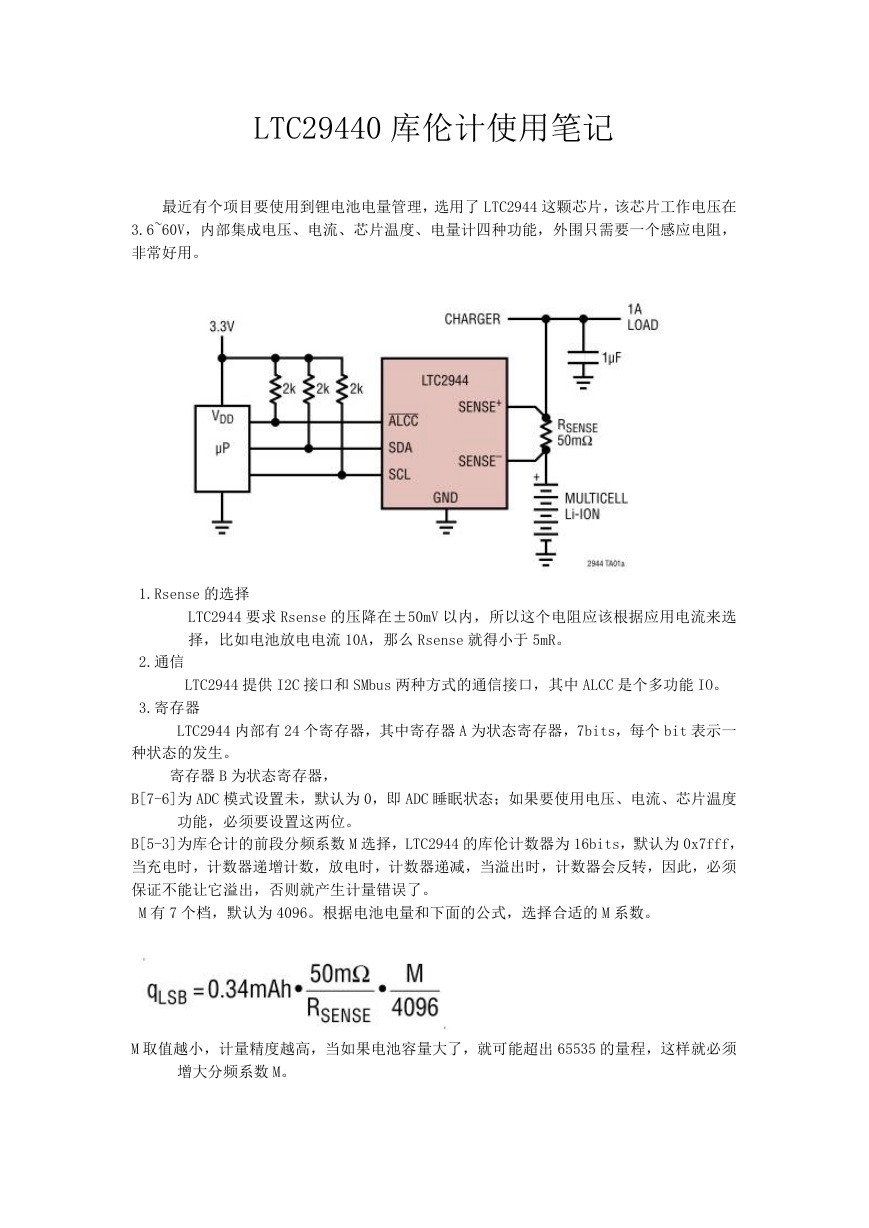

LTC29440 库伦计使用笔记 最近有个项目要使用到锂电池电量管理，选用了 LTC2944 这颗芯片，该芯片工作电压在 3.6~60V，内部集成电压、电流、芯片温度、电量计四种功能，外围只需要一个感应电阻， 非常好用。 1.Rsense 的选择 LTC2944 要求 Rsense 的压降在±50mV 以内，所以这个电阻应该根据应用电流来选 择，比如电池放电电流 10A，那么 Rsense 就得小于 5mR。 2.通信 LTC2944 提供 I2C 接口和 SMbus 两种方式的通信接口，其中 ALCC 是个多功能 IO。 3.寄存器 LTC2944 内部有 24 个寄存器，其中寄存器 A 为状态寄存器，7bits，每个 bit 表示一 种状态的发生。 寄存器 B 为状态寄存器， B[7-6]为 ADC 模式设置未，默认为 0，即 ADC 睡眠状态；如果要使用电压、电流、芯片温度 功能，必须要设置这两位。 B[5-3]为库仑计的前段分频系数 M 选择，LTC2944 的库伦计数器为 16bits，默认为 0x7fff， 当充电时，计数器递增计数，放电时，计数器递减，当溢出时，计数器会反转，因此，必须 保证不能让它溢出，否则就产生计量错误了。 M 有 7 个档，默认为 4096。根据电池电量和下面的公式，选择合适的 M 系数。 M 取值越小，计量精度越高，当如果电池容量大了，就可能超出 65535 的量程，这样就必须 增大分频系数 M。 

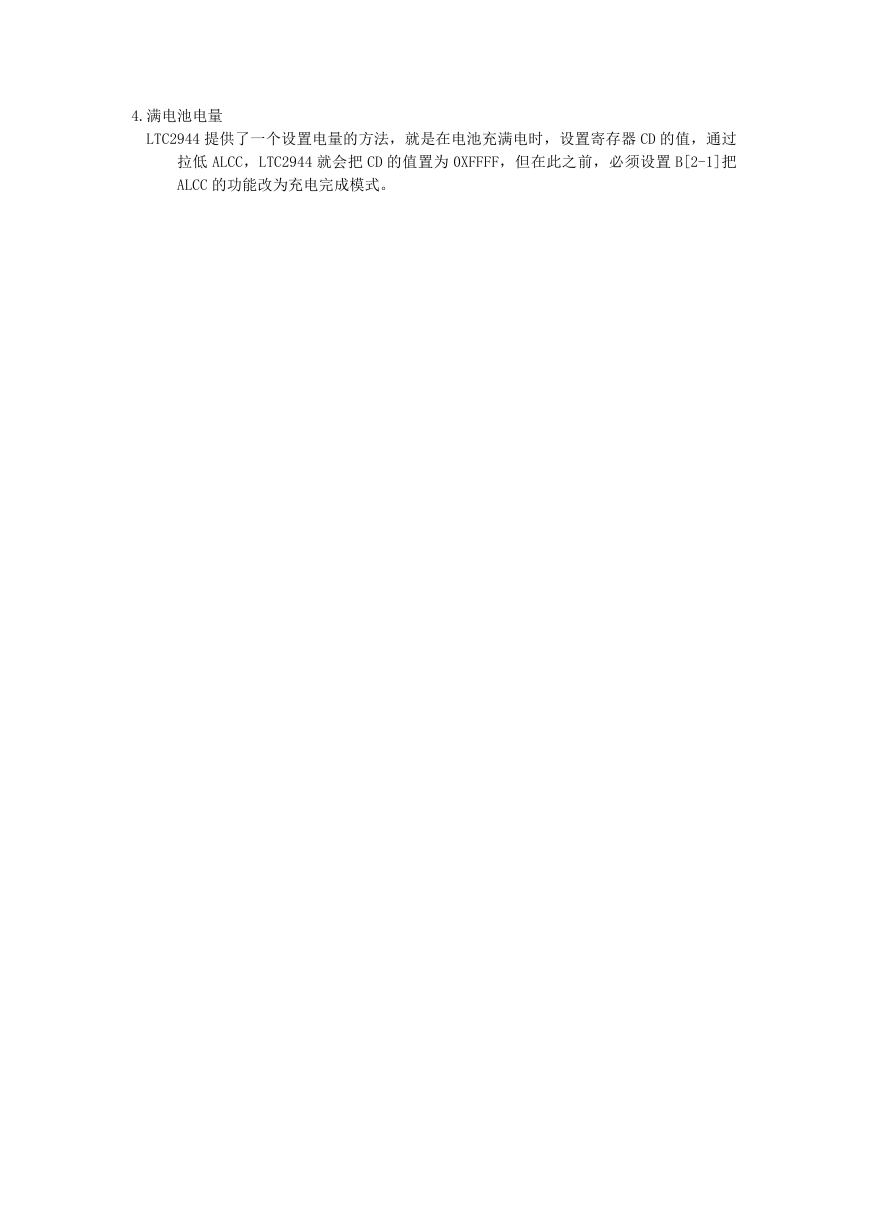

4.满电池电量 LTC2944 提供了一个设置电量的方法，就是在电池充满电时，设置寄存器 CD 的值，通过 拉低 ALCC，LTC2944 就会把 CD 的值置为 0XFFFF，但在此之前，必须设置 B[2-1]把 ALCC 的功能改为充电完成模式。
