SONY索尼数码摄像机-PMW-EX260说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：3.10M 资料格式：pdf 举报版权申诉

第1页 / 共147页

第2页 / 共147页

第3页 / 共147页

第4页 / 共147页

第5页 / 共147页

第6页 / 共147页

第7页 / 共147页

第8页 / 共147页

概述

特点

部件标识

摄像机

红外遥控器（附带）

屏幕指示

直接菜单操作

准备工作

电源

使用电池

使用AC电源（DC IN电源）

打开/关闭电源

设置时钟

调节LCD监视器和取景器

调节LCD监视器

调节取景器

使用红外遥控器

使用SxS存储卡

关于SxS存储卡

插入/取出SxS存储卡

在SxS存储卡之间切换

格式化SxS存储卡

检查可用的剩余记录时间

恢复SxS存储卡

使用外部硬盘

连接/拆除PHU-220R

格式化PHU-220R

检查可用的剩余记录时间

恢复PHU-220R

使用其它介质

XQD存储卡

“记忆棒”介质/SDHC卡

USB 闪存盘（仅限UDF）

使用Wi-Fi转接器

固定CBK-WA01

建立Wi-Fi连接

使用网络菜单

使用 Wi-Fi 遥控器

记录

基本操作步骤

更改基本设置

视频格式

ND 滤镜

白平衡

标记/斑纹彩色图形

增益

电子快门

光圈

变焦

聚焦

手振补偿

闪烁

时间数据

记录音频信号

使用内置立体声麦克风

使用外部输入

使用外部麦克风

调节音频记录电平

监听音频

有用功能

彩条/基准音调

拍摄标记

OK/NG/KP标记（仅针对UDF）

OK标记（仅针对FAT HD模式）

录制预览

可指定按钮

间隔记录

帧记录

剪辑连续记录（仅限UDF）

图像缓存记录：追溯记录

慢动作&快动作

Freeze Mix.：图像定位

图像参数

删除剪辑

存储/提取设置数据

计划元数据

播放

缩略图屏幕

缩略图屏幕的配置

更改缩略图屏幕的类型

播放剪辑

按顺序播放所选剪辑和后续剪辑

监听音频

搜索

播放期间添加拍摄标志（UDF 和FAT HD模式）

剪辑操作

剪辑操作菜单

剪辑操作菜单的基本操作

显示剪辑的详细信息

添加/删除标记（仅限UDF）

添加/删除OK标记（仅限FAT HD模式）

复制剪辑

删除剪辑

显示EXPAND CLIP画面

显示SHOT MARK画面（UDF和FAT HD模式）

添加/删除拍摄标志（UDF和FAT HD模式）

更改索引帧（UDF和FAT HD模式）

分割剪辑（仅限FAT HD模式）

状态显示

显示状态画面

CAMERA状态画面

AUDIO状态画面

VIDEO状态画面

Button/Remote状态画面

BATTERY/MEDIA状态画面

菜单配置和详细设置

设置菜单概述

设置菜单层

基本菜单操作

设置菜单列表

摄像机设定菜单

音频设定菜单

视频设定菜单

LCD/VF设定菜单

TC/UB设定菜单

其它菜单

连接外部设备

连接外部监视器及记录设备

使用计算机操作剪辑

通过i.LINK连接（仅限FAT）

将摄像机图像记录在外部设备上

非线性编辑

记录外部输入信号

外部同步

附录

有关操作的重要说明

输出的格式和限制

视频格式和输出信号

输入/输出的限制

更换备份电池

故障排除

电源

记录/播放

外部设备

错误/警告指示

错误指示

警告指示

许可证

MPEG-2 Video Patent Portfolio许可证

位图字体

关于访问应用了GPL的软件

关于OpenSSL

关于 JQuery,Sizzle.js

规格

一般规格

镜头

摄像机单元

输入/输出

显示

内置麦克风

存储卡插槽单元

包装组成

选购附件

索引

(Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) × × × × × a a a a a a a a × a a a a a a a a a a a a a a a a a SJ/T11363-2006 × SJ/T11363-2006 4-448-842-31(1) 4-448-842-31(1) PMW-EX260 PMW-EX260 Printed in China © 2012 Sony Corporation © 2012 Sony Corporation

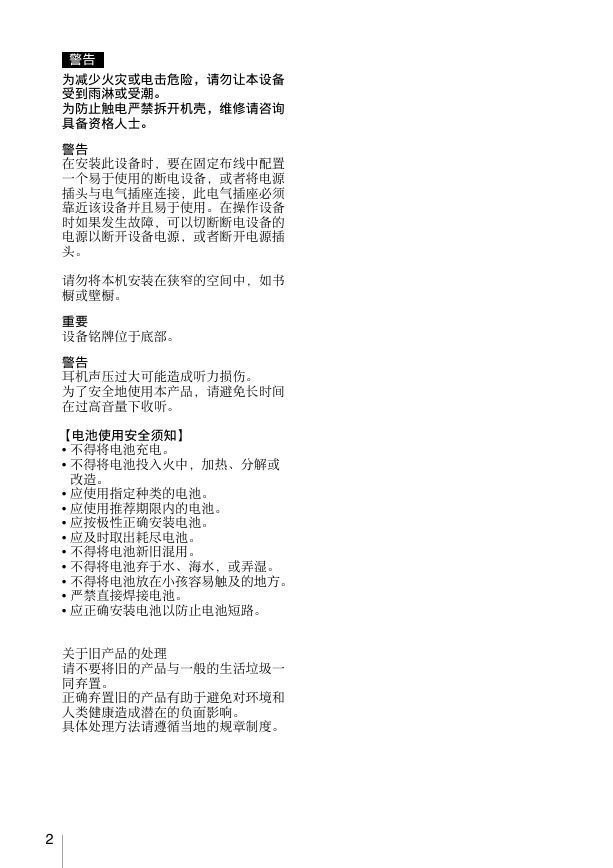

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。请勿将本机安装在狭窄的空间中，如书橱或壁橱。重要设备铭牌位于底部。警告耳机声压过大可能造成听力损伤。为了安全地使用本产品，请避免长时间在过高音量下收听。【电池使用安全须知】 • 不得将电池充电。不得将电池投入火中，加热、分解或改造。应使用指定种类的电池。应使用推荐期限内的电池。应按极性正确安装电池。应及时取出耗尽电池。不得将电池新旧混用。不得将电池弃于水、海水，或弄湿。不得将电池放在小孩容易触及的地方。严禁直接焊接电池。应正确安装电池以防止电池短路。关于旧产品的处理请不要将旧的产品与一般的生活垃圾一同弃置。正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。具体处理方法请遵循当地的规章制度。 2

目录概述准备工作特点 ............................................................................................ 8 部件标识 .................................................................................. 10 摄像机 .......................................................................... 10 红外遥控器（附带） .................................................. 14 屏幕指示 .................................................................................. 15 直接菜单操作 .............................................................. 16 电源 .......................................................................................... 17 使用电池 ...................................................................... 17 使用 AC 电源（DC IN 电源） .................................. 18 打开 / 关闭电源 ........................................................... 18 设置时钟 .................................................................................. 18 调节 LCD 监视器和取景器 .................................................... 19 调节 LCD 监视器 ........................................................ 19 调节取景器 .................................................................. 19 使用红外遥控器 ...................................................................... 20 使用 SxS 存储卡 ...................................................................... 21 关于 SxS 存储卡 ......................................................... 21 插入 / 取出 SxS 存储卡 .............................................. 21 在 SxS 存储卡之间切换 ............................................. 22 格式化 SxS 存储卡 ..................................................... 22 检查可用的剩余记录时间 .......................................... 22 恢复 SxS 存储卡 ......................................................... 22 使用外部硬盘 .......................................................................... 23 连接 / 拆除 PHU-220R ................................................ 23 格式化 PHU-220R ....................................................... 24 检查可用的剩余记录时间 .......................................... 24 恢复 PHU-220R ........................................................... 24 使用其它介质 .......................................................................... 25 XQD 存储卡 ................................................................ 25 “记忆棒”介质 /SDHC 卡 ......................................... 26 USB 闪存盘（仅限 UDF） ........................................ 27 使用 Wi-Fi 转接器 .................................................................. 28 固定 CBK-WA01 ......................................................... 28 目录 3

建立 Wi-Fi 连接 .......................................................... 29 使用网络菜单 .............................................................. 30 使用 Wi-Fi 遥控器 ...................................................... 31 基本操作步骤 .......................................................................... 33 更改基本设置 .......................................................................... 35 视频格式 ...................................................................... 35 ND 滤镜 ....................................................................... 36 白平衡 .......................................................................... 36 标记 / 斑纹彩色图形 ................................................... 37 增益 .............................................................................. 37 电子快门 ...................................................................... 37 光圈 .............................................................................. 38 变焦 .............................................................................. 38 聚焦 .............................................................................. 39 手振补偿 ...................................................................... 40 闪烁 .............................................................................. 40 时间数据 ...................................................................... 40 记录音频信号 .......................................................................... 41 使用内置立体声麦克风 .............................................. 41 使用外部输入 .............................................................. 41 使用外部麦克风 .......................................................... 41 调节音频记录电平 ...................................................... 41 监听音频 ...................................................................... 42 有用功能 .................................................................................. 42 彩条 / 基准音调 ........................................................... 42 拍摄标记 ...................................................................... 42 OK/NG/KP 标记（仅针对 UDF） ............................. 43 OK 标记（仅针对 FAT HD 模式） ........................... 43 录制预览 ...................................................................... 43 可指定按钮 .................................................................. 44 间隔记录 ...................................................................... 44 帧记录 .......................................................................... 45 剪辑连续记录（仅限 UDF） ..................................... 45 图像缓存记录：追溯记录 .......................................... 46 慢动作 & 快动作 ......................................................... 47 Freeze Mix.：图像定位 .............................................. 48 图像参数 ...................................................................... 48 删除剪辑 ...................................................................... 57 存储 / 提取设置数据 ................................................... 57 计划元数据 .................................................................. 58 记录 4 目录

播放状态显示菜单配置和详细设置缩略图屏幕 .............................................................................. 61 缩略图屏幕的配置 ...................................................... 61 更改缩略图屏幕的类型 .............................................. 62 播放剪辑 .................................................................................. 63 按顺序播放所选剪辑和后续剪辑 .............................. 63 监听音频 ...................................................................... 64 搜索 .............................................................................. 64 播放期间添加拍摄标志（UDF 和 FAT HD 模式） .................................... 64 剪辑操作 .................................................................................. 65 剪辑操作菜单 .............................................................. 65 剪辑操作菜单的基本操作 .......................................... 65 显示剪辑的详细信息 .................................................. 67 添加 / 删除标记（仅限 UDF） .................................. 68 添加 / 删除 OK 标记（仅限 FAT HD 模式） ........... 68 复制剪辑 ...................................................................... 68 删除剪辑 ...................................................................... 69 显示 EXPAND CLIP 画面 .......................................... 69 显示 SHOT MARK 画面（UDF 和 FAT HD 模式） .................................... 70 添加 / 删除拍摄标志（UDF 和 FAT HD 模式） ..... 71 更改索引帧（UDF 和 FAT HD 模式） .................... 72 分割剪辑（仅限 FAT HD 模式） ............................. 72 显示状态画面 .......................................................................... 73 CAMERA 状态画面 .................................................... 73 AUDIO 状态画面 ........................................................ 74 VIDEO 状态画面 ........................................................ 74 Button/Remote 状态画面 ............................................ 74 BATTERY/MEDIA 状态画面 .................................... 75 设置菜单概述 .......................................................................... 76 设置菜单层 .................................................................. 76 基本菜单操作 .......................................................................... 78 设置菜单列表 .......................................................................... 79 摄像机设定菜单 .......................................................... 79 音频设定菜单 .............................................................. 85 视频设定菜单 .............................................................. 88 LCD/VF 设定菜单 ....................................................... 89 目录 5

TC/UB 设定菜单 ......................................................... 93 其它菜单 ...................................................................... 95 连接外部监视器及记录设备 ................................................ 107 使用计算机操作剪辑 ............................................................ 108 通过 i.LINK 连接（仅限 FAT） ......................................... 110 将摄像机图像记录在外部设备上 ............................ 110 非线性编辑 ................................................................ 111 记录外部输入信号 .................................................... 111 外部同步 ................................................................................ 112 有关操作的重要说明 ............................................................ 115 输出的格式和限制 ................................................................ 117 视频格式和输出信号 ................................................ 117 输入 / 输出的限制 ..................................................... 123 更换备份电池 ........................................................................ 126 故障排除 ................................................................................ 127 电源 ............................................................................ 127 记录 / 播放 ................................................................. 127 外部设备 .................................................................... 128 错误 / 警告指示 ..................................................................... 129 错误指示 .................................................................... 129 警告指示 .................................................................... 129 许可证 .................................................................................... 132 MPEG-2 Video Patent Portfolio 许可证 ................... 132 位图字体 .................................................................... 132 关于访问应用了 GPL 的软件 .................................. 132 关于 OpenSSL ....................................................................... 133 关于 JQuery,Sizzle.js ............................................................ 135 规格 ........................................................................................ 137 一般规格 .................................................................... 137 镜头 ............................................................................ 139 摄像机单元 ................................................................ 139 输入 / 输出 ................................................................. 140 显示 ............................................................................ 140 内置麦克风 ................................................................ 140 存储卡插槽单元 ........................................................ 141 包装组成 .................................................................... 141 选购附件 .................................................................... 141 连接外部设备附录 6 目录

索引 ........................................................................................ 143 目录 7

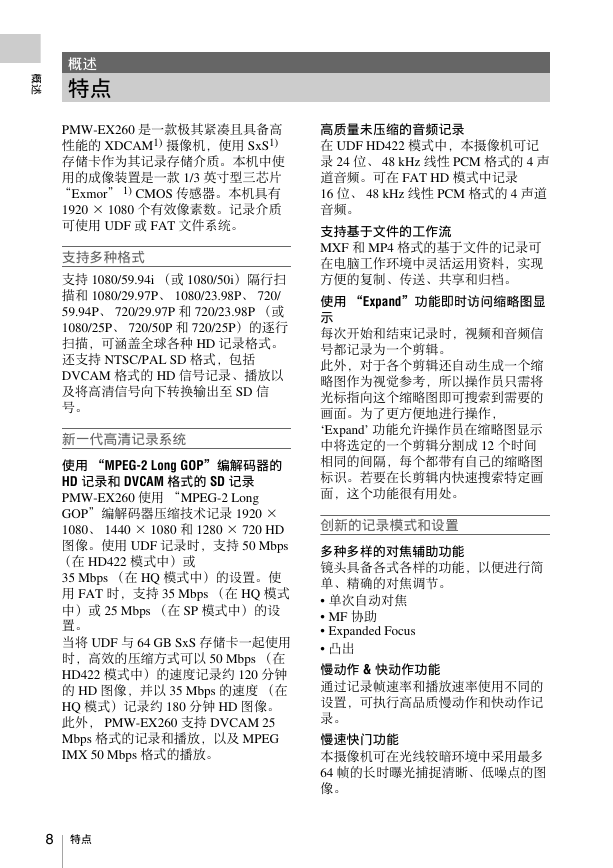

概述特点概述 PMW-EX260 是一款极其紧凑且具备高性能的 XDCAM1) 摄像机，使用 SxS1) 存储卡作为其记录存储介质。本机中使用的成像装置是一款 1/3 英寸型三芯片 “Exmor” 1) CMOS 传感器。本机具有 1920 × 1080 个有效像素数。记录介质可使用 UDF 或 FAT 文件系统。支持多种格式支持 1080/59.94i （或 1080/50i）隔行扫描和 1080/29.97P、 1080/23.98P、 720/ 59.94P、 720/29.97P 和 720/23.98P （或 1080/25P、 720/50P 和 720/25P）的逐行扫描，可涵盖全球各种 HD 记录格式。还支持 NTSC/PAL SD 格式，包括 DVCAM 格式的 HD 信号记录、播放以及将高清信号向下转换输出至 SD 信号。新一代高清记录系统使用 “MPEG-2 Long GOP”编解码器的 HD 记录和 DVCAM 格式的 SD 记录 PMW-EX260 使用 “MPEG-2 Long GOP”编解码器压缩技术记录 1920 × 1080、 1440 × 1080 和 1280 × 720 HD 图像。使用 UDF 记录时，支持 50 Mbps （在 HD422 模式中）或 35 Mbps （在 HQ 模式中）的设置。使用 FAT 时，支持 35 Mbps （在 HQ 模式中）或 25 Mbps （在 SP 模式中）的设置。当将 UDF 与 64 GB SxS 存储卡一起使用时，高效的压缩方式可以 50 Mbps （在 HD422 模式中）的速度记录约 120 分钟的 HD 图像，并以 35 Mbps 的速度（在 HQ 模式）记录约 180 分钟 HD 图像。此外， PMW-EX260 支持 DVCAM 25 Mbps 格式的记录和播放，以及 MPEG IMX 50 Mbps 格式的播放。高质量未压缩的音频记录在 UDF HD422 模式中，本摄像机可记录 24 位、 48 kHz 线性 PCM 格式的 4 声道音频。可在 FAT HD 模式中记录 16 位、 48 kHz 线性 PCM 格式的 4 声道音频。支持基于文件的工作流 MXF 和 MP4 格式的基于文件的记录可在电脑工作环境中灵活运用资料，实现方便的复制、传送、共享和归档。使用 “Expand”功能即时访问缩略图显示每次开始和结束记录时，视频和音频信号都记录为一个剪辑。此外，对于各个剪辑还自动生成一个缩略图作为视觉参考，所以操作员只需将光标指向这个缩略图即可搜索到需要的画面。为了更方便地进行操作， ‘Expand’ 功能允许操作员在缩略图显示中将选定的一个剪辑分割成 12 个时间相同的间隔，每个都带有自己的缩略图标识。若要在长剪辑内快速搜索特定画面，这个功能很有用处。创新的记录模式和设置多种多样的对焦辅助功能镜头具备各式各样的功能，以便进行简单、精确的对焦调节。单次自动对焦 MF 协助 Expanded Focus 凸出慢动作 & 快动作功能通过记录帧速率和播放速率使用不同的设置，可执行高品质慢动作和快动作记录。慢速快门功能本摄像机可在光线较暗环境中采用最多 64 帧的长时曝光捕捉清晰、低噪点的图像。 8 特点
