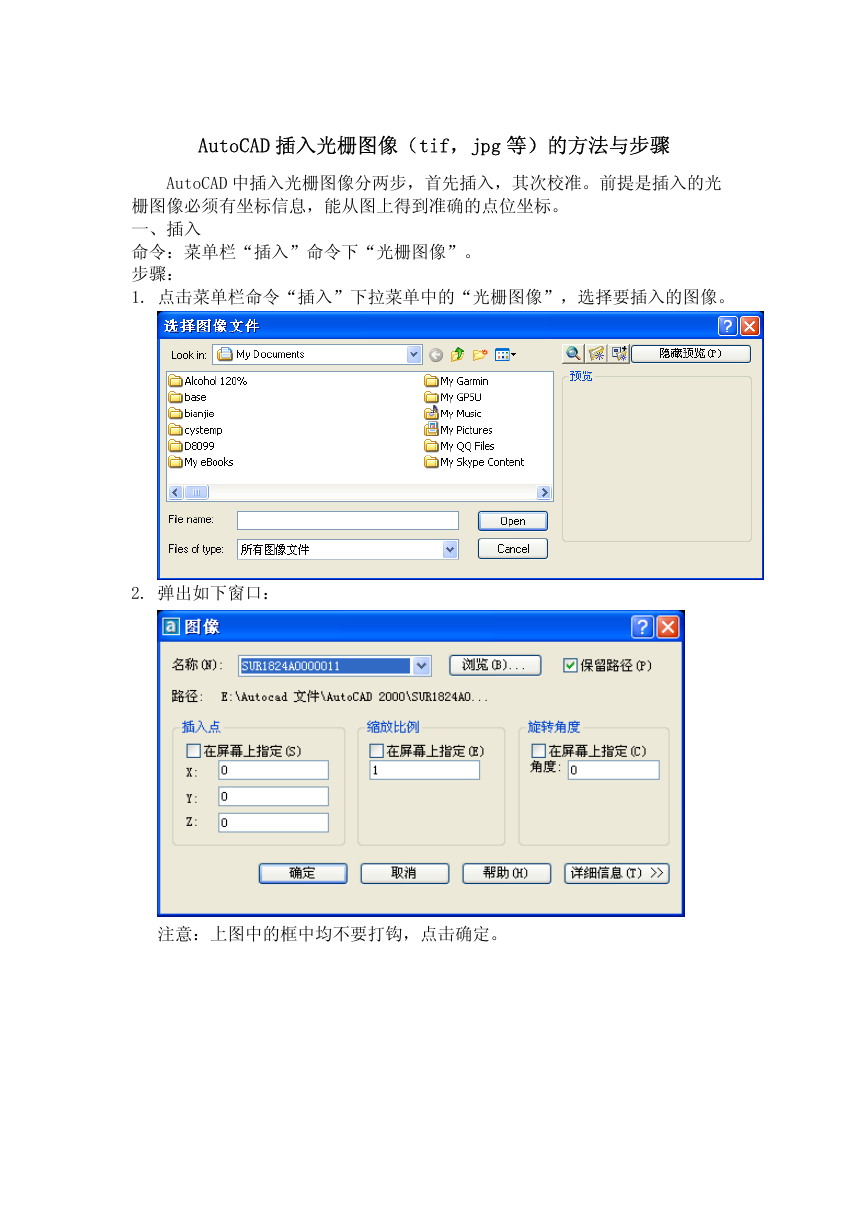

AutoCAD 插入光栅图像（tif，jpg 等）的方法与步骤 AutoCAD 中插入光栅图像分两步，首先插入，其次校准。前提是插入的光 栅图像必须有坐标信息，能从图上得到准确的点位坐标。 一、插入 命令：菜单栏“插入”命令下“光栅图像”。 步骤： 1. 点击菜单栏命令“插入”下拉菜单中的“光栅图像”，选择要插入的图像。 2. 弹出如下窗口： 注意：上图中的框中均不要打钩，点击确定。 

3. 插入图像结束，AutoCAD 显示如下窗口： 4. 运行命令：Z 回车，再输入 E 回车，全屏显示如下图所示（涉及数据保密， 图片被遮挡）。 

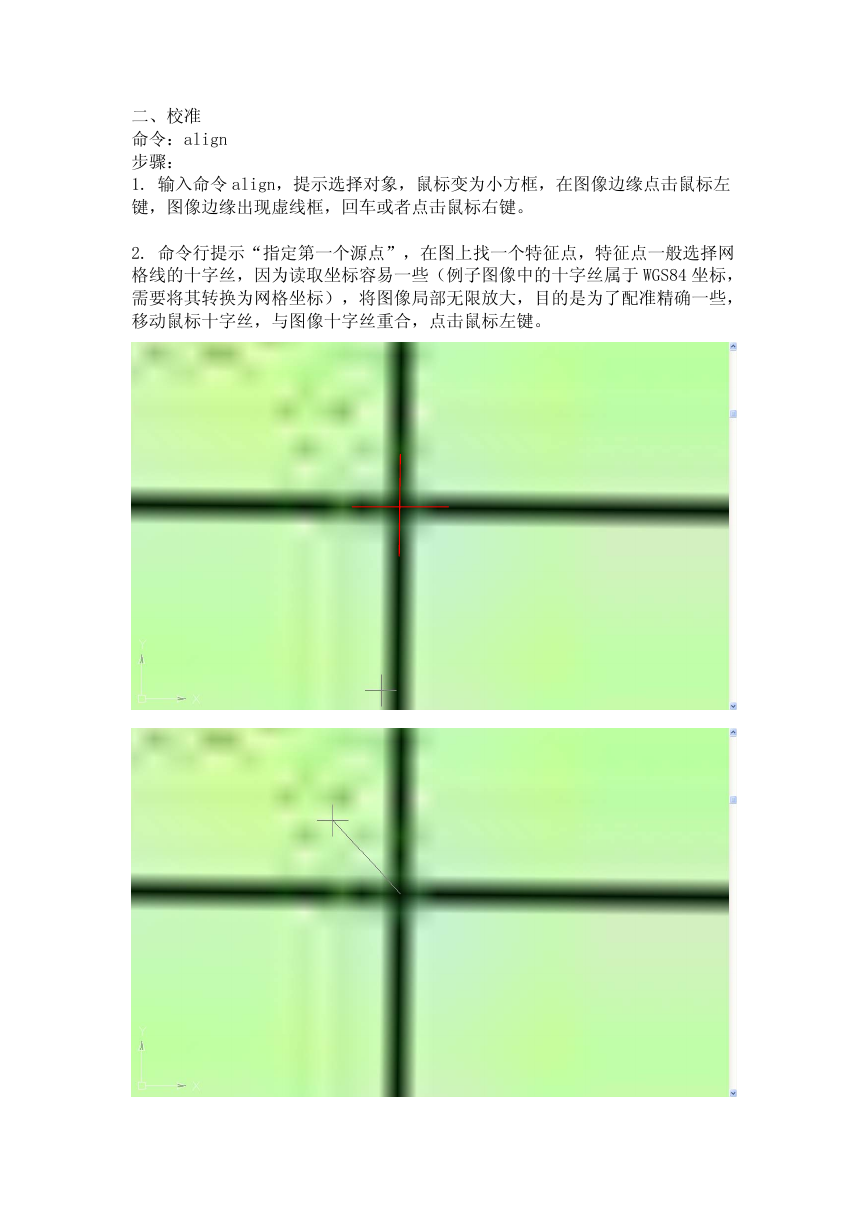

二、校准 命令：align 步骤： 1. 输入命令 align，提示选择对象，鼠标变为小方框，在图像边缘点击鼠标左 键，图像边缘出现虚线框，回车或者点击鼠标右键。 2. 命令行提示“指定第一个源点”，在图上找一个特征点，特征点一般选择网 格线的十字丝，因为读取坐标容易一些（例子图像中的十字丝属于 WGS84 坐标， 需要将其转换为网格坐标），将图像局部无限放大，目的是为了配准精确一些， 移动鼠标十字丝，与图像十字丝重合，点击鼠标左键。 

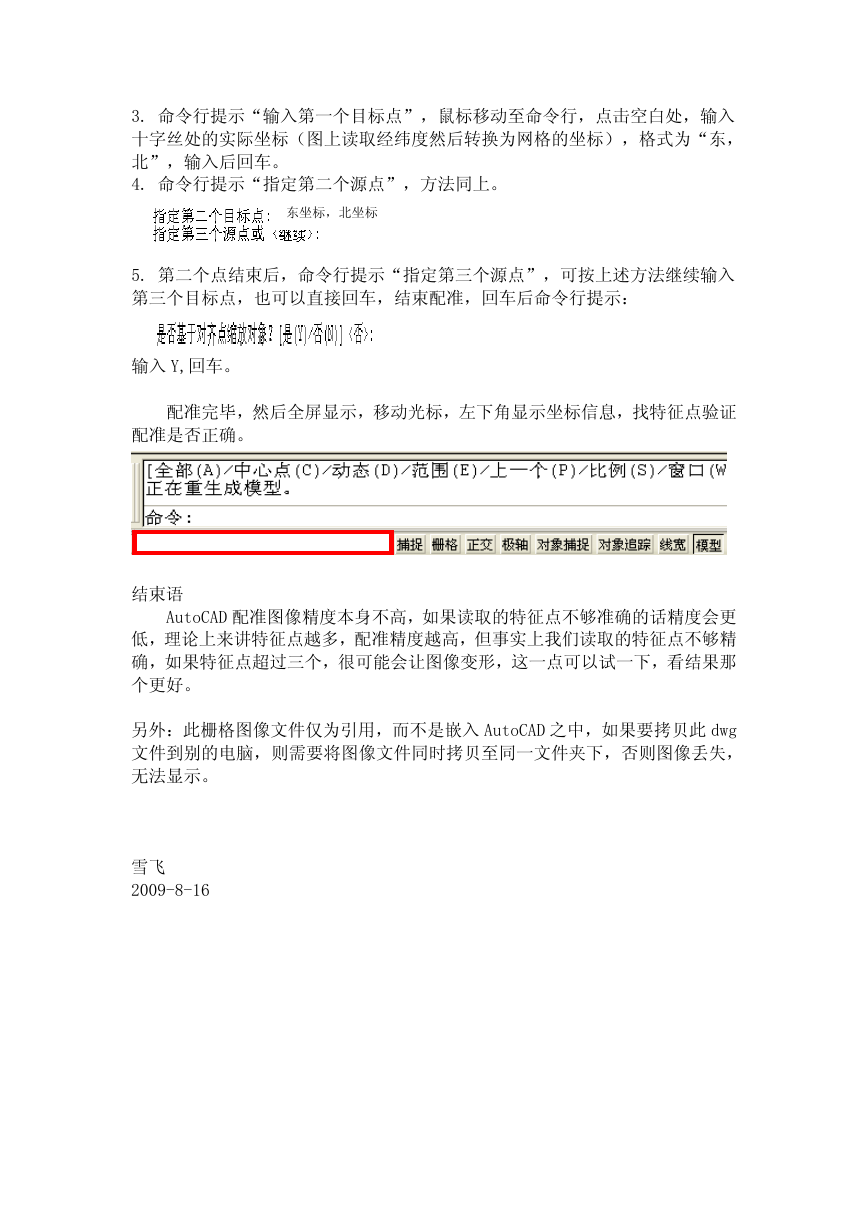

3. 命令行提示“输入第一个目标点”，鼠标移动至命令行，点击空白处，输入 十字丝处的实际坐标（图上读取经纬度然后转换为网格的坐标），格式为“东， 北”，输入后回车。 4. 命令行提示“指定第二个源点”，方法同上。 东坐标，北坐标  5. 第二个点结束后，命令行提示“指定第三个源点”，可按上述方法继续输入 第三个目标点，也可以直接回车，结束配准，回车后命令行提示： 输入 Y,回车。 配准完毕，然后全屏显示，移动光标，左下角显示坐标信息，找特征点验证 配准是否正确。 结束语 AutoCAD 配准图像精度本身不高，如果读取的特征点不够准确的话精度会更 低，理论上来讲特征点越多，配准精度越高，但事实上我们读取的特征点不够精 确，如果特征点超过三个，很可能会让图像变形，这一点可以试一下，看结果那 个更好。 另外：此栅格图像文件仅为引用，而不是嵌入 AutoCAD 之中，如果要拷贝此 dwg 文件到别的电脑，则需要将图像文件同时拷贝至同一文件夹下，否则图像丢失， 无法显示。 雪飞 2009-8-16
