S7-1200 PTO控制方式的常问问题

1. 绝对定位和相对定位区别？

2. 如何设置MC_MoveRelative方向运行？

3. 为什么有时用户在监控程序的时候看不到指令的完成位Done的为1？

4. 回原点已完成信号什么时候会丢失？

5. 什么时候需要执行回原点命令？

6. 如果实际没有原点开关和限位开关，可以使用绝对定位指令MC_MoveAbsolute吗？

7. 用户在实际执行回原点指令时，轴遇到原点开关没有变化，直到运行到硬件限位开关停止报错？

8. 为什么轴在执行主动回原点命令时，初始方向没有找到原点，当需要碰到限位开关掉头继续寻找原点开关时

9. S7-1200 CPU上电后轴的位置是多少？

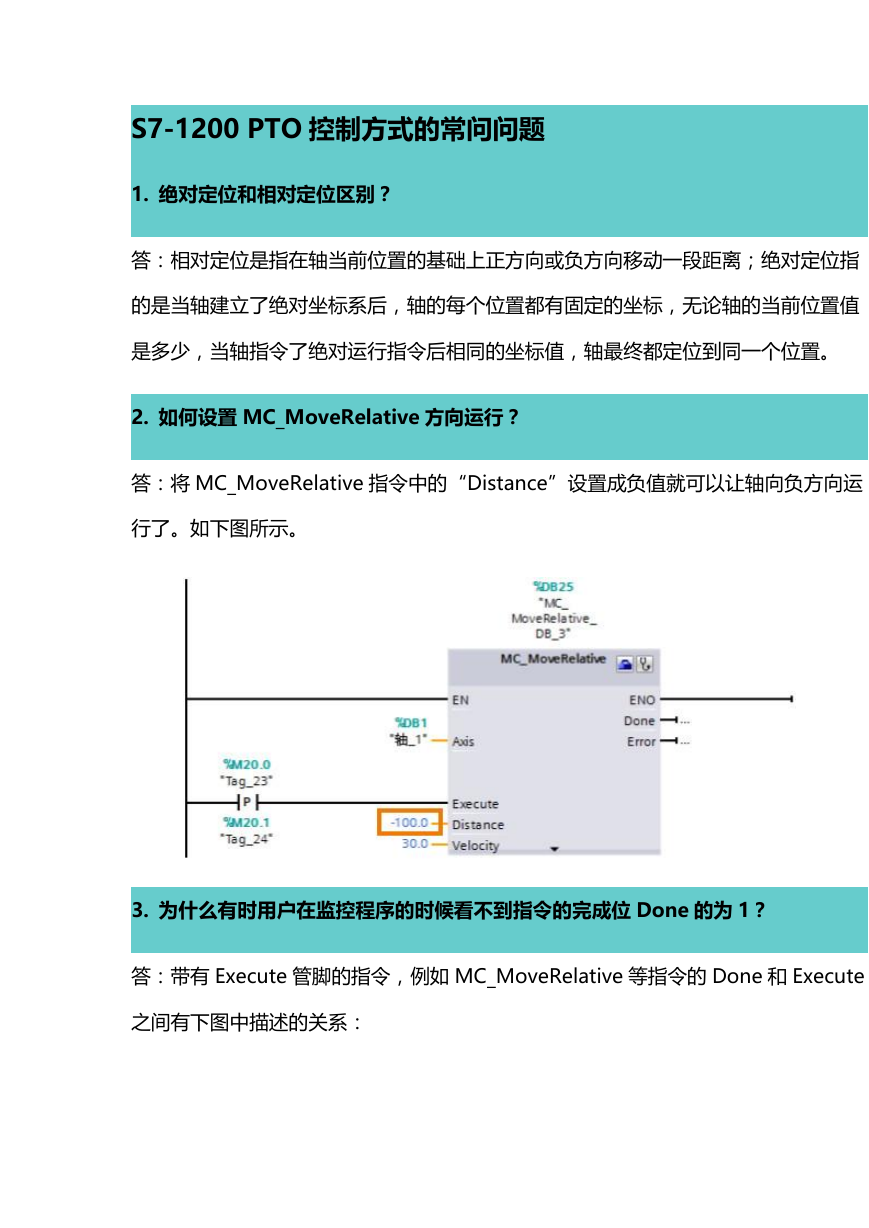

S7-1200 PTO 控制方式的常问问题 1. 绝对定位和相对定位区别？答：相对定位是指在轴当前位置的基础上正方向或负方向移动一段距离；绝对定位指的是当轴建立了绝对坐标系后，轴的每个位置都有固定的坐标，无论轴的当前位置值是多少，当轴指令了绝对运行指令后相同的坐标值，轴最终都定位到同一个位置。 2. 如何设置 MC_MoveRelative 方向运行？答：将 MC_MoveRelative 指令中的“Distance”设置成负值就可以让轴向负方向运行了。如下图所示。 3. 为什么有时用户在监控程序的时候看不到指令的完成位 Done 的为 1？答：带有 Execute 管脚的指令，例如 MC_MoveRelative 等指令的 Done 和 Execute 之间有下图中描述的关系：

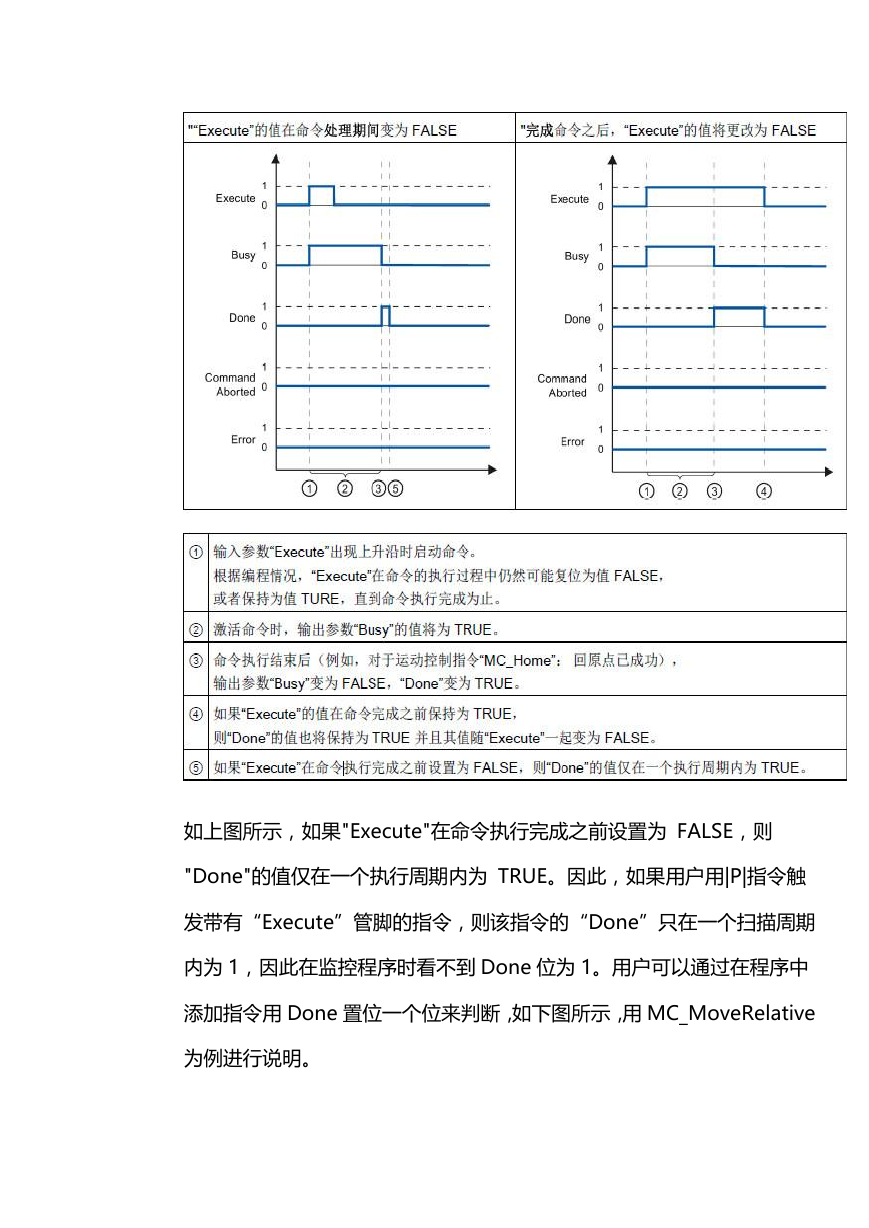

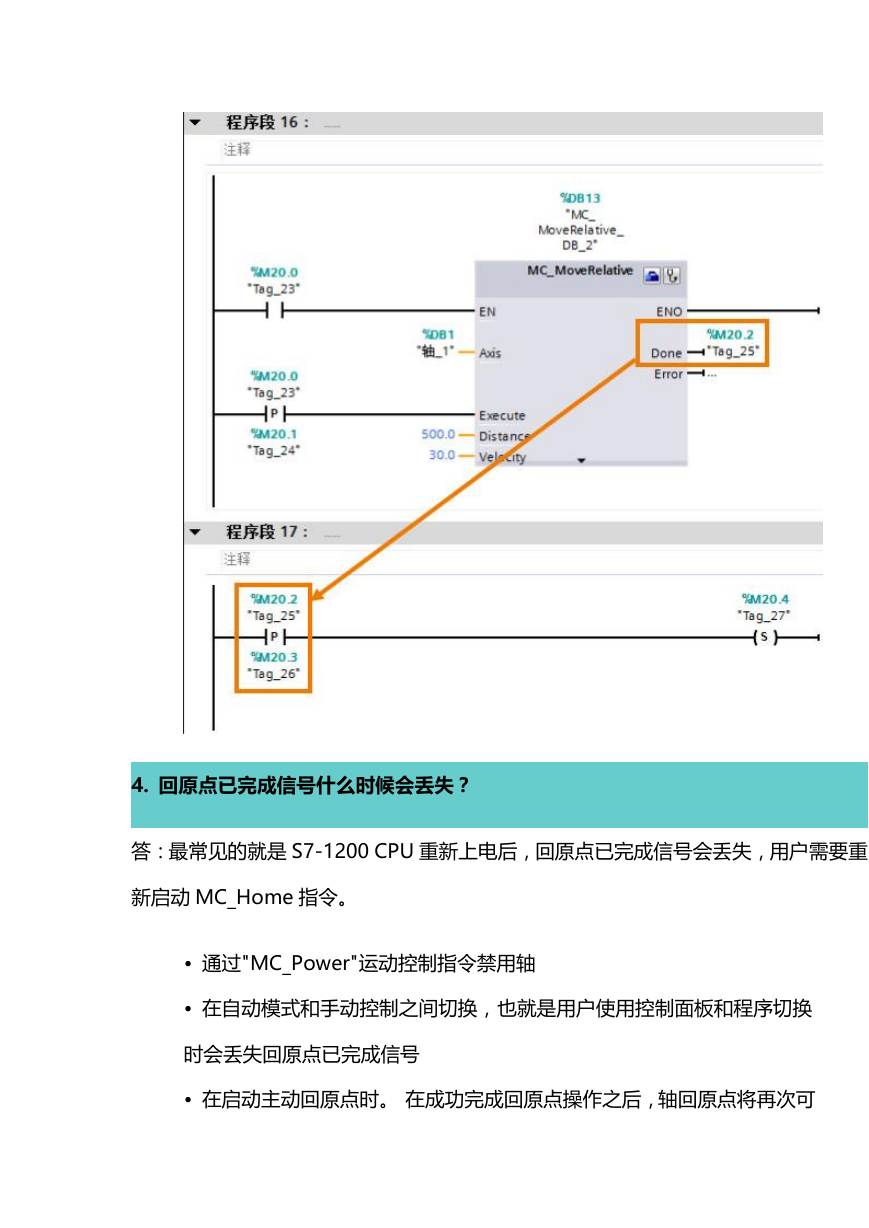

如上图所示，如果"Execute"在命令执行完成之前设置为 FALSE，则 "Done"的值仅在一个执行周期内为 TRUE。因此，如果用户用|P|指令触发带有“Execute”管脚的指令，则该指令的“Done”只在一个扫描周期内为 1，因此在监控程序时看不到 Done 位为 1。用户可以通过在程序中添加指令用 Done 置位一个位来判断，如下图所示，用 MC_MoveRelative 为例进行说明。

4. 回原点已完成信号什么时候会丢失？答：最常见的就是 S7-1200 CPU 重新上电后，回原点已完成信号会丢失，用户需要重新启动 MC_Home 指令。 • 通过"MC_Power"运动控制指令禁用轴 • 在自动模式和手动控制之间切换，也就是用户使用控制面板和程序切换时会丢失回原点已完成信号 • 在启动主动回原点时。在成功完成回原点操作之后，轴回原点将再次可

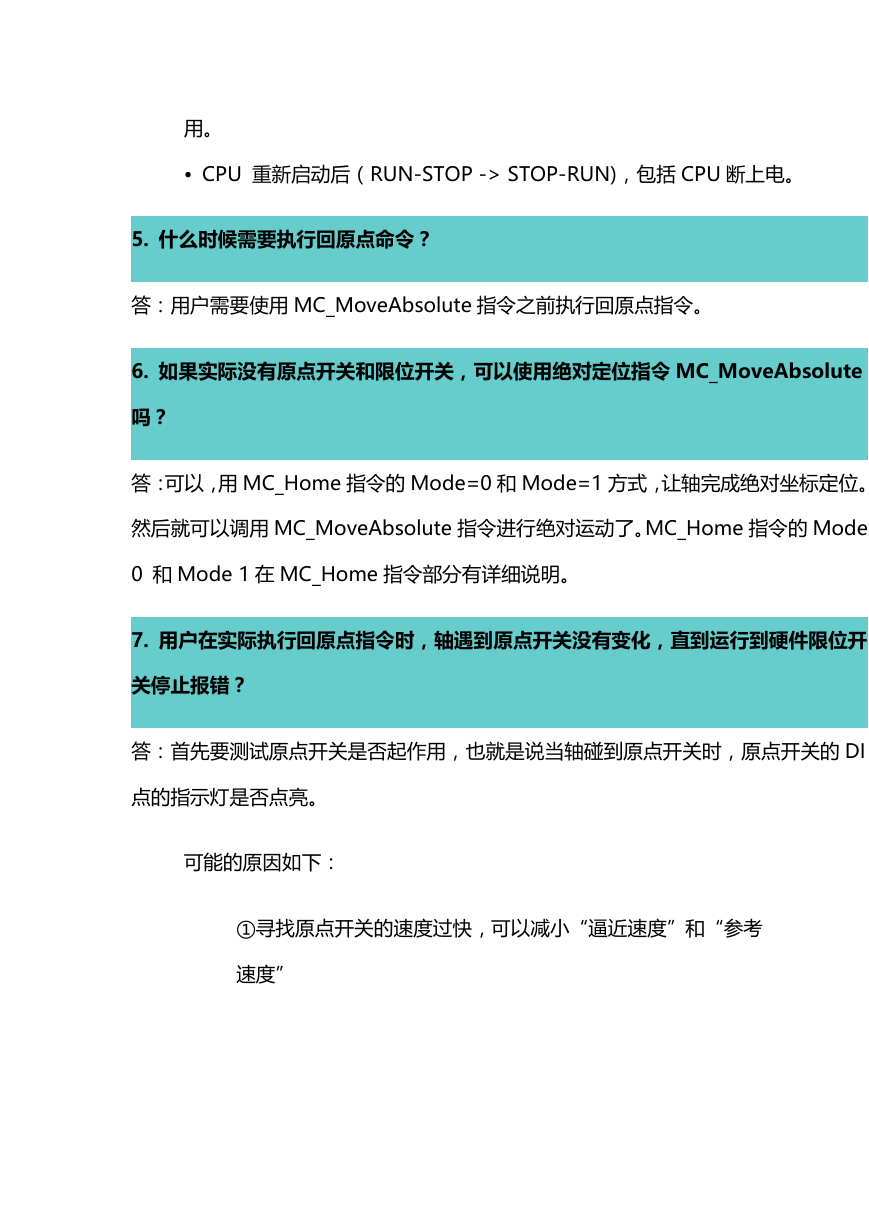

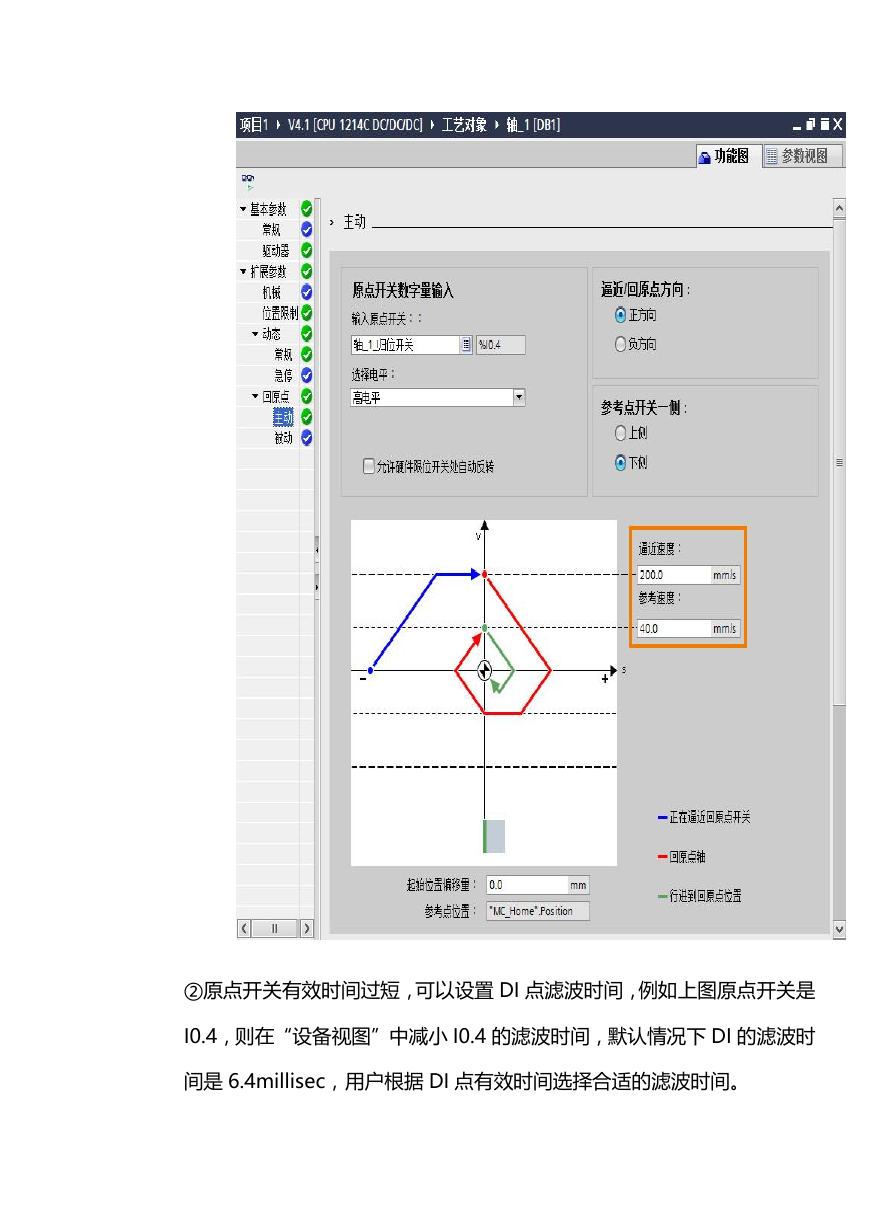

用。 • CPU 重新启动后（RUN-STOP -> STOP-RUN)，包括 CPU 断上电。 5. 什么时候需要执行回原点命令？答：用户需要使用 MC_MoveAbsolute 指令之前执行回原点指令。 6. 如果实际没有原点开关和限位开关，可以使用绝对定位指令 MC_MoveAbsolute 吗？答：可以，用 MC_Home 指令的 Mode=0 和 Mode=1 方式，让轴完成绝对坐标定位。然后就可以调用 MC_MoveAbsolute 指令进行绝对运动了。MC_Home 指令的 Mode 0 和 Mode 1 在 MC_Home 指令部分有详细说明。 7. 用户在实际执行回原点指令时，轴遇到原点开关没有变化，直到运行到硬件限位开关停止报错？答：首先要测试原点开关是否起作用，也就是说当轴碰到原点开关时，原点开关的 DI 点的指示灯是否点亮。可能的原因如下： ①寻找原点开关的速度过快，可以减小“逼近速度”和“参考速度”

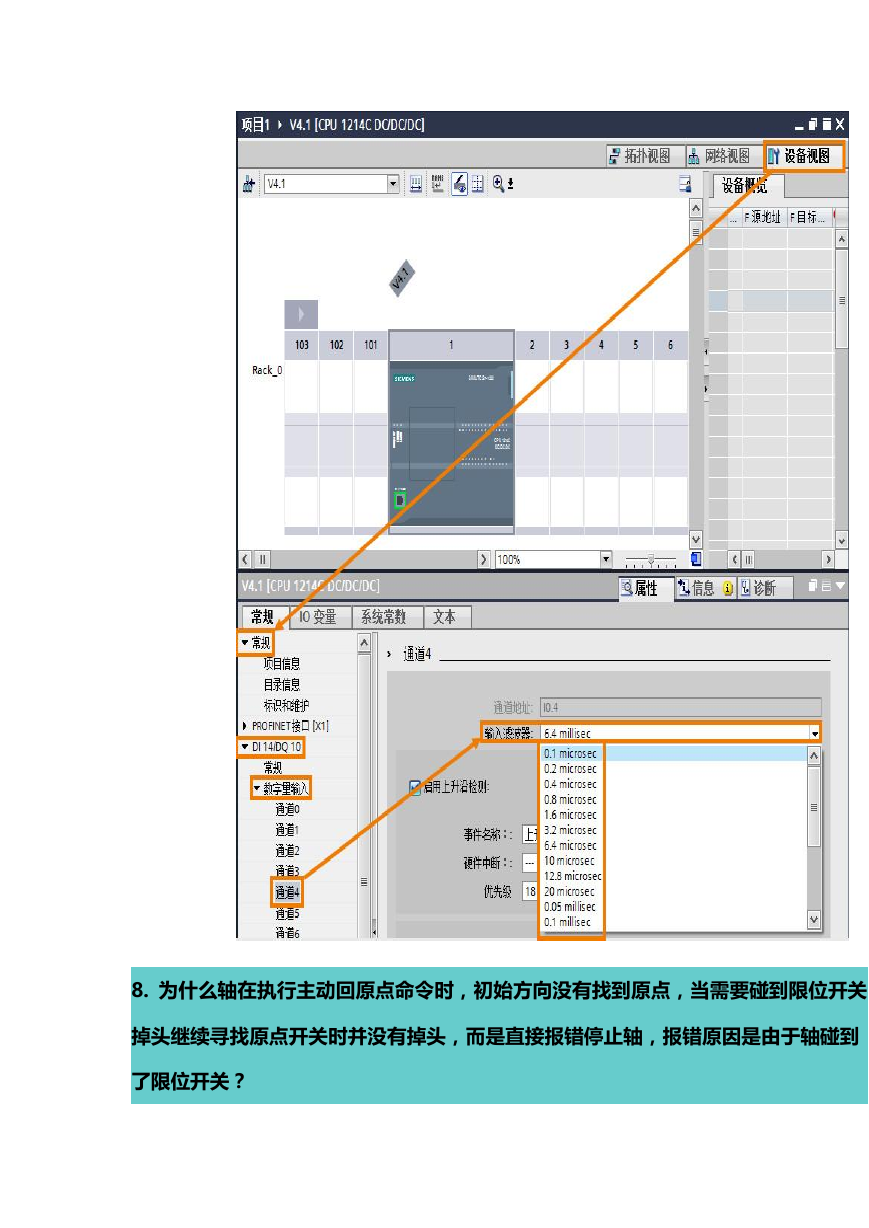

②原点开关有效时间过短，可以设置 DI 点滤波时间，例如上图原点开关是 I0.4，则在“设备视图”中减小 I0.4 的滤波时间，默认情况下 DI 的滤波时间是 6.4millisec，用户根据 DI 点有效时间选择合适的滤波时间。

8. 为什么轴在执行主动回原点命令时，初始方向没有找到原点，当需要碰到限位开关掉头继续寻找原点开关时并没有掉头，而是直接报错停止轴，报错原因是由于轴碰到了限位开关？

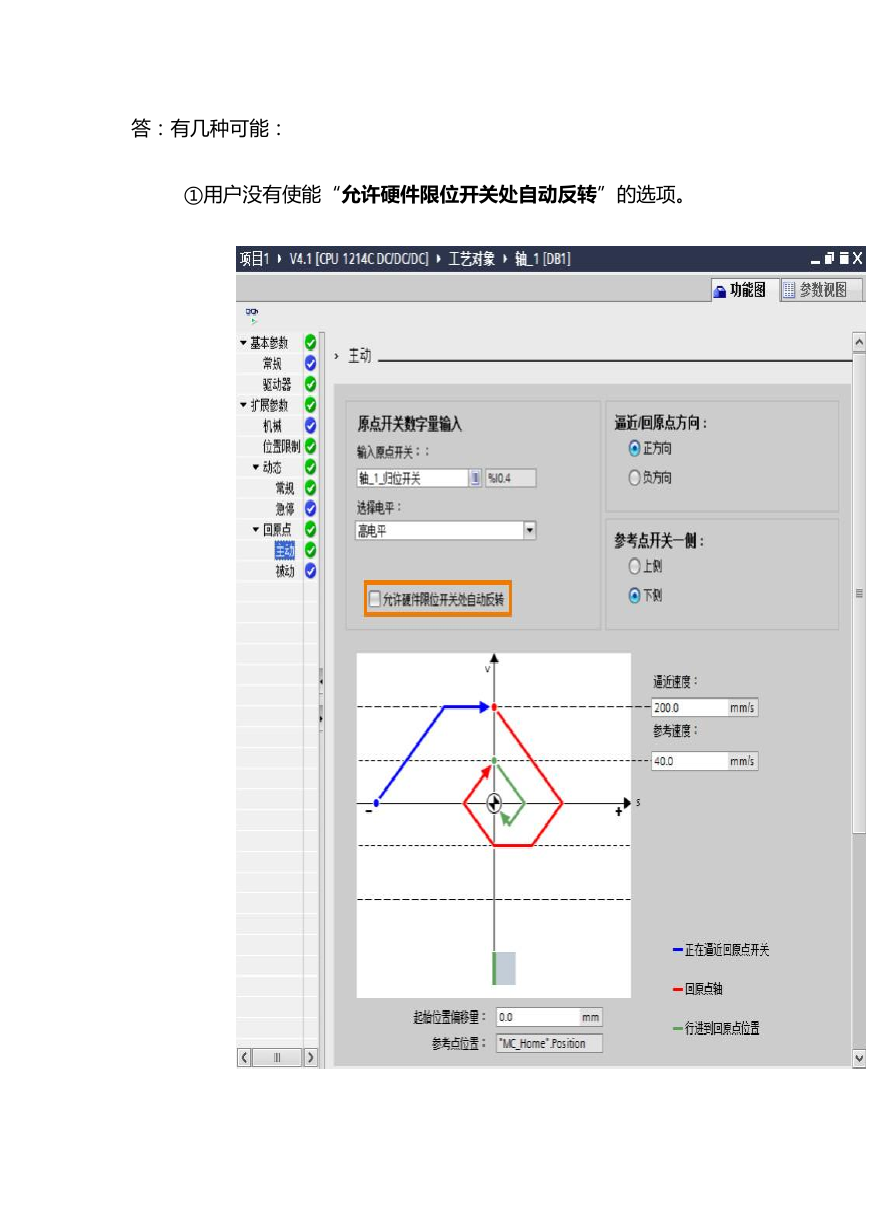

答：有几种可能： ①用户没有使能“允许硬件限位开关处自动反转”的选项。

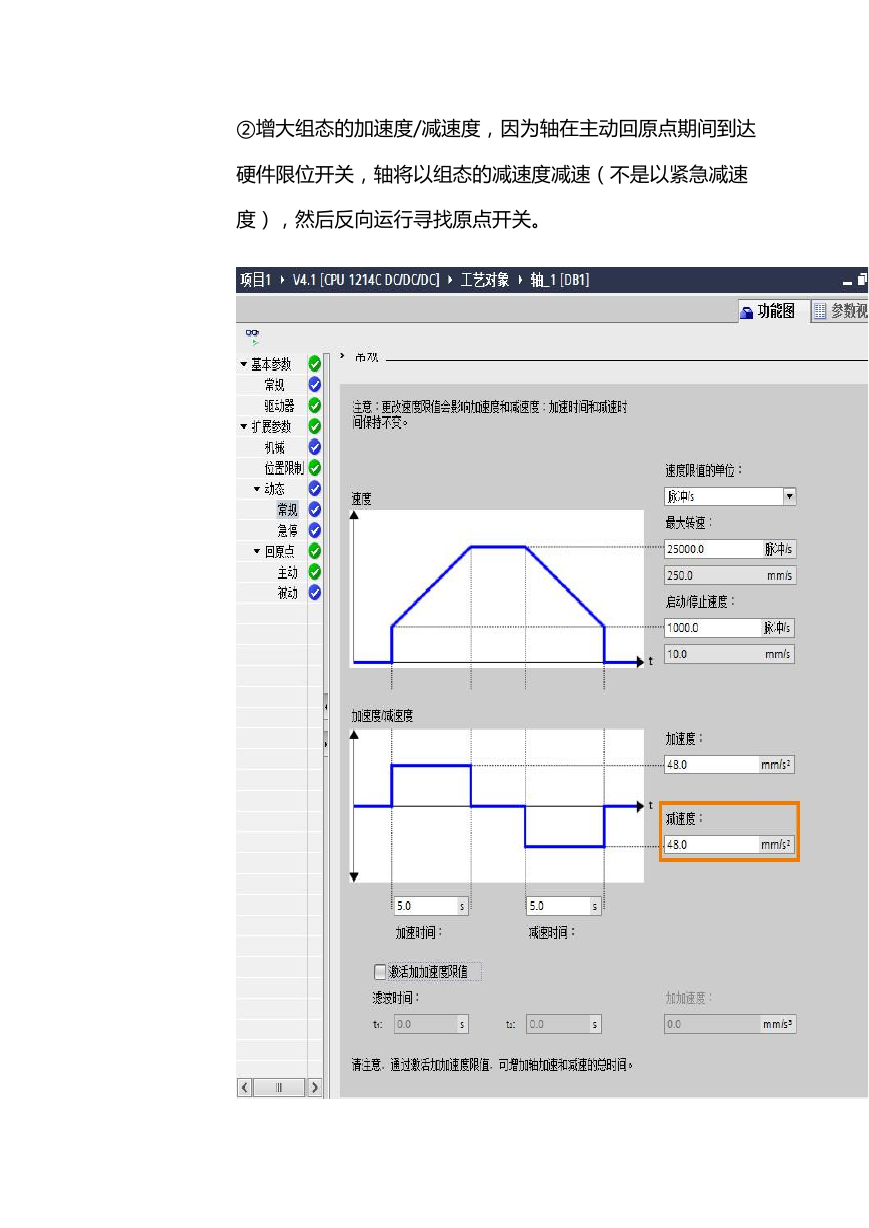

②增大组态的加速度/减速度，因为轴在主动回原点期间到达硬件限位开关，轴将以组态的减速度减速（不是以紧急减速度），然后反向运行寻找原点开关。
