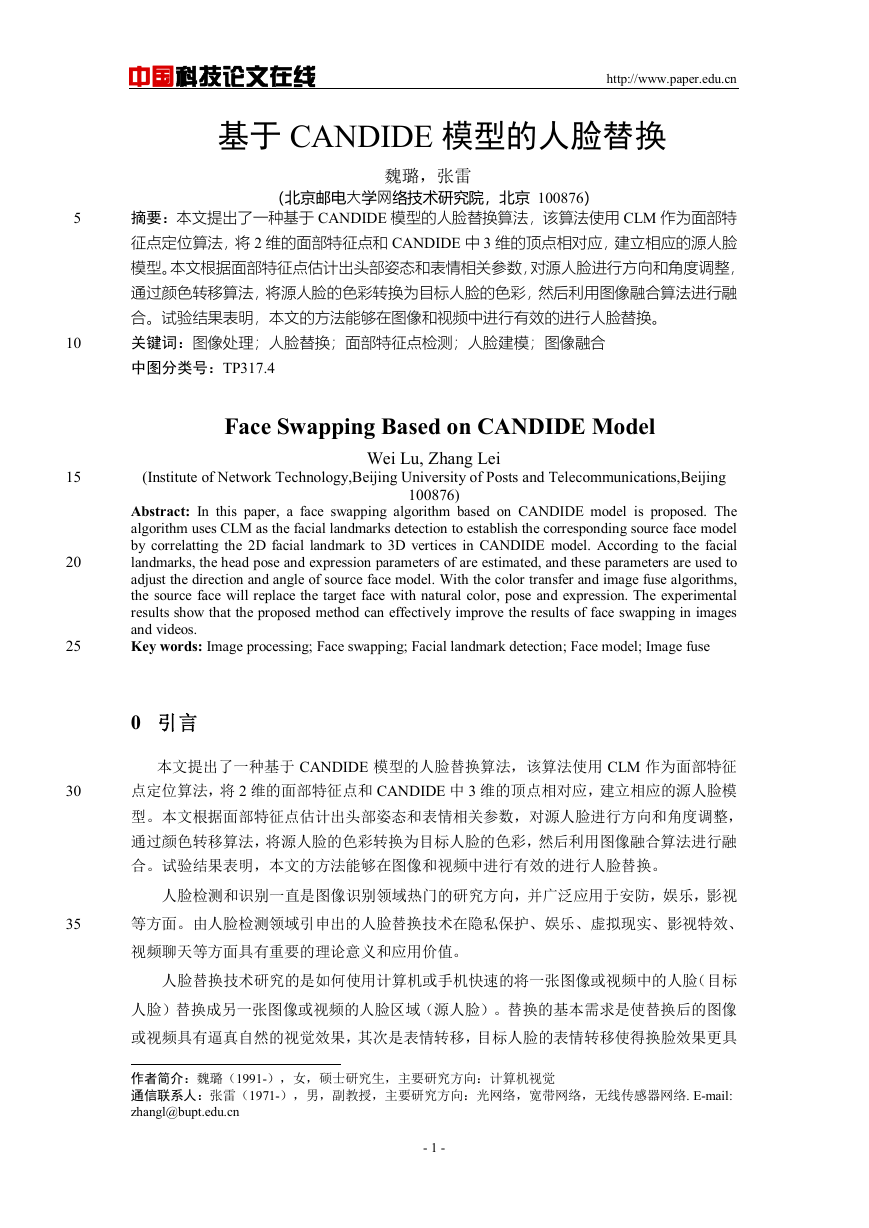

5 10 15 20 25 30 35 中国科技论文在线 http://www.paper.edu.cn 基于 CANDIDE 模型的人脸替换魏璐，张雷** （北京邮电大学网络技术研究院，北京 100876）摘要：本文提出了一种基于 CANDIDE 模型的人脸替换算法，该算法使用 CLM 作为面部特征点定位算法，将 2 维的面部特征点和 CANDIDE 中 3 维的顶点相对应，建立相应的源人脸模型。本文根据面部特征点估计出头部姿态和表情相关参数，对源人脸进行方向和角度调整，通过颜色转移算法，将源人脸的色彩转换为目标人脸的色彩，然后利用图像融合算法进行融合。试验结果表明，本文的方法能够在图像和视频中进行有效的进行人脸替换。关键词：图像处理；人脸替换；面部特征点检测；人脸建模；图像融合中图分类号：TP317.4 Face Swapping Based on CANDIDE Model (Institute of Network Technology,Beijing University of Posts and Telecommunications,Beijing Wei Lu, Zhang Lei 100876) Abstract: In this paper, a face swapping algorithm based on CANDIDE model is proposed. The algorithm uses CLM as the facial landmarks detection to establish the corresponding source face model by correlatting the 2D facial landmark to 3D vertices in CANDIDE model. According to the facial landmarks, the head pose and expression parameters of are estimated, and these parameters are used to adjust the direction and angle of source face model. With the color transfer and image fuse algorithms, the source face will replace the target face with natural color, pose and expression. The experimental results show that the proposed method can effectively improve the results of face swapping in images and videos. Key words: Image processing; Face swapping; Facial landmark detection; Face model; Image fuse 0 引言本文提出了一种基于 CANDIDE 模型的人脸替换算法，该算法使用 CLM 作为面部特征点定位算法，将 2 维的面部特征点和 CANDIDE 中 3 维的顶点相对应，建立相应的源人脸模型。本文根据面部特征点估计出头部姿态和表情相关参数，对源人脸进行方向和角度调整，通过颜色转移算法，将源人脸的色彩转换为目标人脸的色彩，然后利用图像融合算法进行融合。试验结果表明，本文的方法能够在图像和视频中进行有效的进行人脸替换。人脸检测和识别一直是图像识别领域热门的研究方向，并广泛应用于安防，娱乐，影视等方面。由人脸检测领域引申出的人脸替换技术在隐私保护、娱乐、虚拟现实、影视特效、视频聊天等方面具有重要的理论意义和应用价值。人脸替换技术研究的是如何使用计算机或手机快速的将一张图像或视频中的人脸（目标人脸）替换成另一张图像或视频的人脸区域（源人脸）。替换的基本需求是使替换后的图像或视频具有逼真自然的视觉效果，其次是表情转移，目标人脸的表情转移使得换脸效果更具作者简介：魏璐（1991-），女，硕士研究生，主要研究方向：计算机视觉通信联系人：张雷（1971-），男，副教授，主要研究方向：光网络，宽带网络，无线传感器网络. E-mail: zhangl@bupt.edu.cn - 1 -

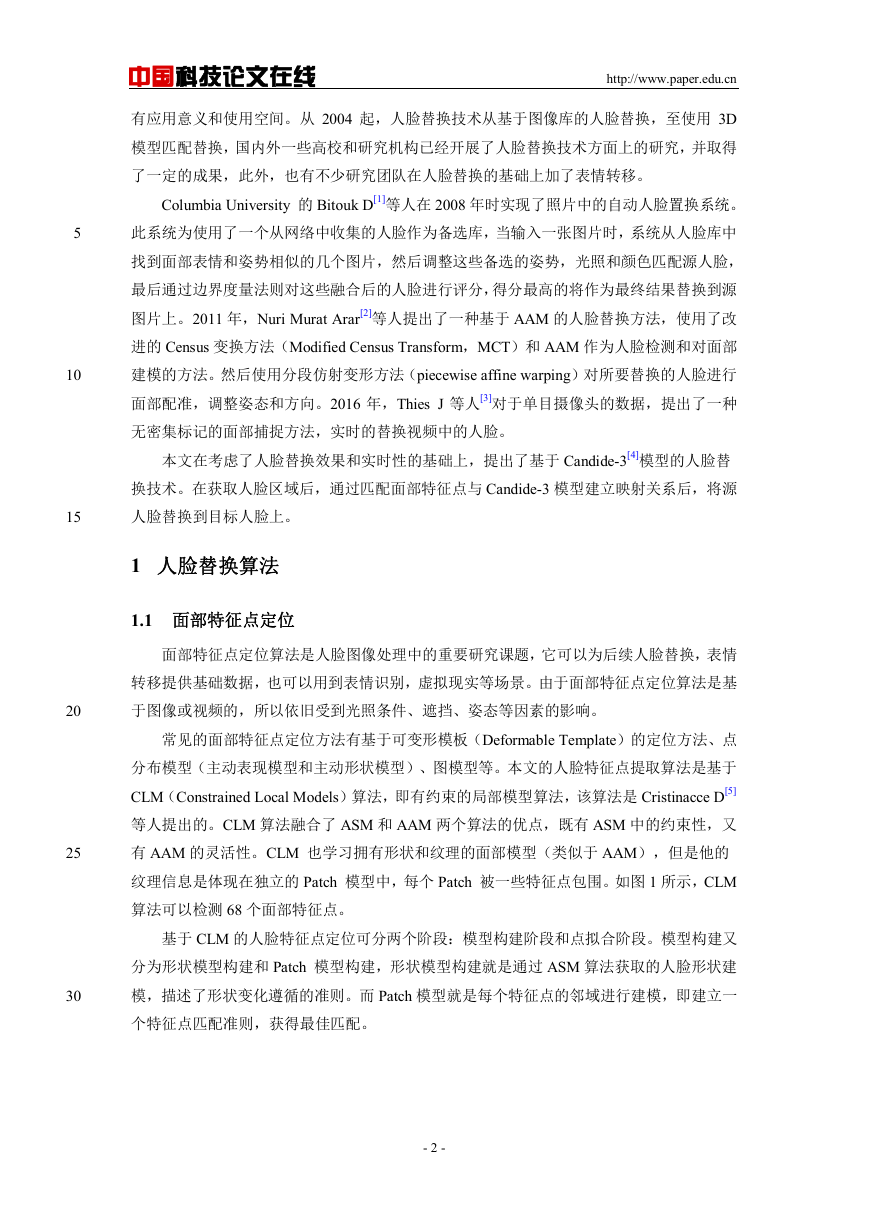

中国科技论文在线 http://www.paper.edu.cn 有应用意义和使用空间。从 2004 起，人脸替换技术从基于图像库的人脸替换，至使用 3D 模型匹配替换，国内外一些高校和研究机构已经开展了人脸替换技术方面上的研究，并取得了一定的成果，此外，也有不少研究团队在人脸替换的基础上加了表情转移。 Columbia University 的 Bitouk D[1]等人在 2008 年时实现了照片中的自动人脸置换系统。此系统为使用了一个从网络中收集的人脸作为备选库，当输入一张图片时，系统从人脸库中找到面部表情和姿势相似的几个图片，然后调整这些备选的姿势，光照和颜色匹配源人脸，最后通过边界度量法则对这些融合后的人脸进行评分，得分最高的将作为最终结果替换到源图片上。2011 年，Nuri Murat Arar[2]等人提出了一种基于 AAM 的人脸替换方法，使用了改进的 Census 变换方法（Modified Census Transform，MCT）和 AAM 作为人脸检测和对面部建模的方法。然后使用分段仿射变形方法（piecewise affine warping）对所要替换的人脸进行面部配准，调整姿态和方向。2016 年，Thies J 等人[3]对于单目摄像头的数据，提出了一种无密集标记的面部捕捉方法，实时的替换视频中的人脸。本文在考虑了人脸替换效果和实时性的基础上，提出了基于 Candide-3[4]模型的人脸替换技术。在获取人脸区域后，通过匹配面部特征点与 Candide-3 模型建立映射关系后，将源人脸替换到目标人脸上。 1 人脸替换算法 1.1 面部特征点定位面部特征点定位算法是人脸图像处理中的重要研究课题，它可以为后续人脸替换，表情转移提供基础数据，也可以用到表情识别，虚拟现实等场景。由于面部特征点定位算法是基于图像或视频的，所以依旧受到光照条件、遮挡、姿态等因素的影响。常见的面部特征点定位方法有基于可变形模板（Deformable Template）的定位方法、点分布模型（主动表现模型和主动形状模型）、图模型等。本文的人脸特征点提取算法是基于 CLM（Constrained Local Models）算法，即有约束的局部模型算法，该算法是 Cristinacce D[5] 等人提出的。CLM 算法融合了 ASM 和 AAM 两个算法的优点，既有 ASM 中的约束性，又有 AAM 的灵活性。CLM 也学习拥有形状和纹理的面部模型（类似于 AAM），但是他的纹理信息是体现在独立的 Patch 模型中，每个 Patch 被一些特征点包围。如图 1 所示，CLM 算法可以检测 68 个面部特征点。基于 CLM 的人脸特征点定位可分两个阶段：模型构建阶段和点拟合阶段。模型构建又分为形状模型构建和 Patch 模型构建，形状模型构建就是通过 ASM 算法获取的人脸形状建模，描述了形状变化遵循的准则。而 Patch 模型就是每个特征点的邻域进行建模，即建立一个特征点匹配准则，获得最佳匹配。 5 10 15 20 25 30 - 2 -

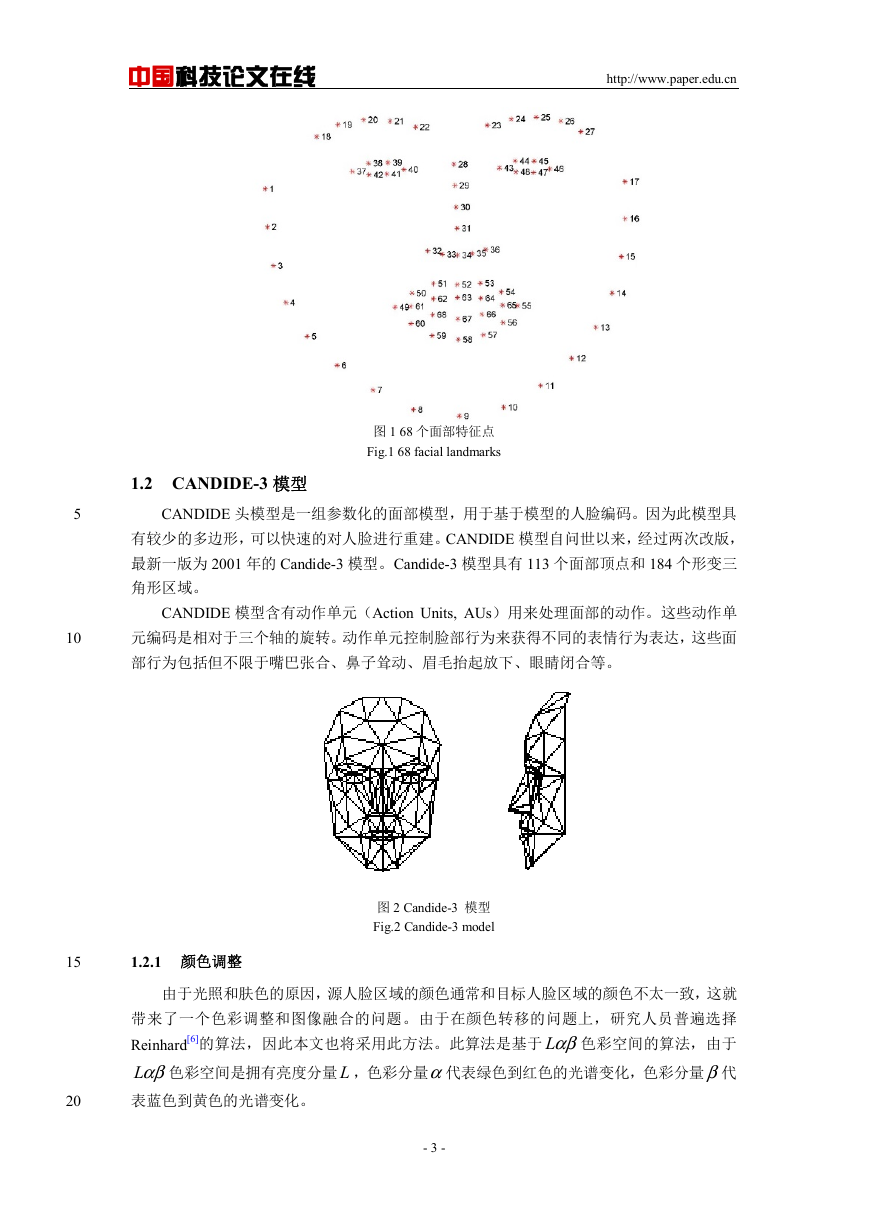

中国科技论文在线 http://www.paper.edu.cn 图 1 68 个面部特征点 Fig.1 68 facial landmarks 1.2 CANDIDE-3 模型 5 10 CANDIDE 头模型是一组参数化的面部模型，用于基于模型的人脸编码。因为此模型具有较少的多边形，可以快速的对人脸进行重建。CANDIDE 模型自问世以来，经过两次改版，最新一版为 2001 年的 Candide-3 模型。Candide-3 模型具有 113 个面部顶点和 184 个形变三角形区域。 CANDIDE 模型含有动作单元（Action Units, AUs）用来处理面部的动作。这些动作单元编码是相对于三个轴的旋转。动作单元控制脸部行为来获得不同的表情行为表达，这些面部行为包括但不限于嘴巴张合、鼻子耸动、眉毛抬起放下、眼睛闭合等。图 2 Candide-3 模型 Fig.2 Candide-3 model 15 1.2.1 颜色调整由于光照和肤色的原因，源人脸区域的颜色通常和目标人脸区域的颜色不太一致，这就带来了一个色彩调整和图像融合的问题。由于在颜色转移的问题上，研究人员普遍选择 Reinhard[6]的算法，因此本文也将采用此方法。此算法是基于 Lαβ色彩空间的算法，由于 Lαβ色彩空间是拥有亮度分量 L ，色彩分量α代表绿色到红色的光谱变化，色彩分量 β代表蓝色到黄色的光谱变化。 20 - 3 -

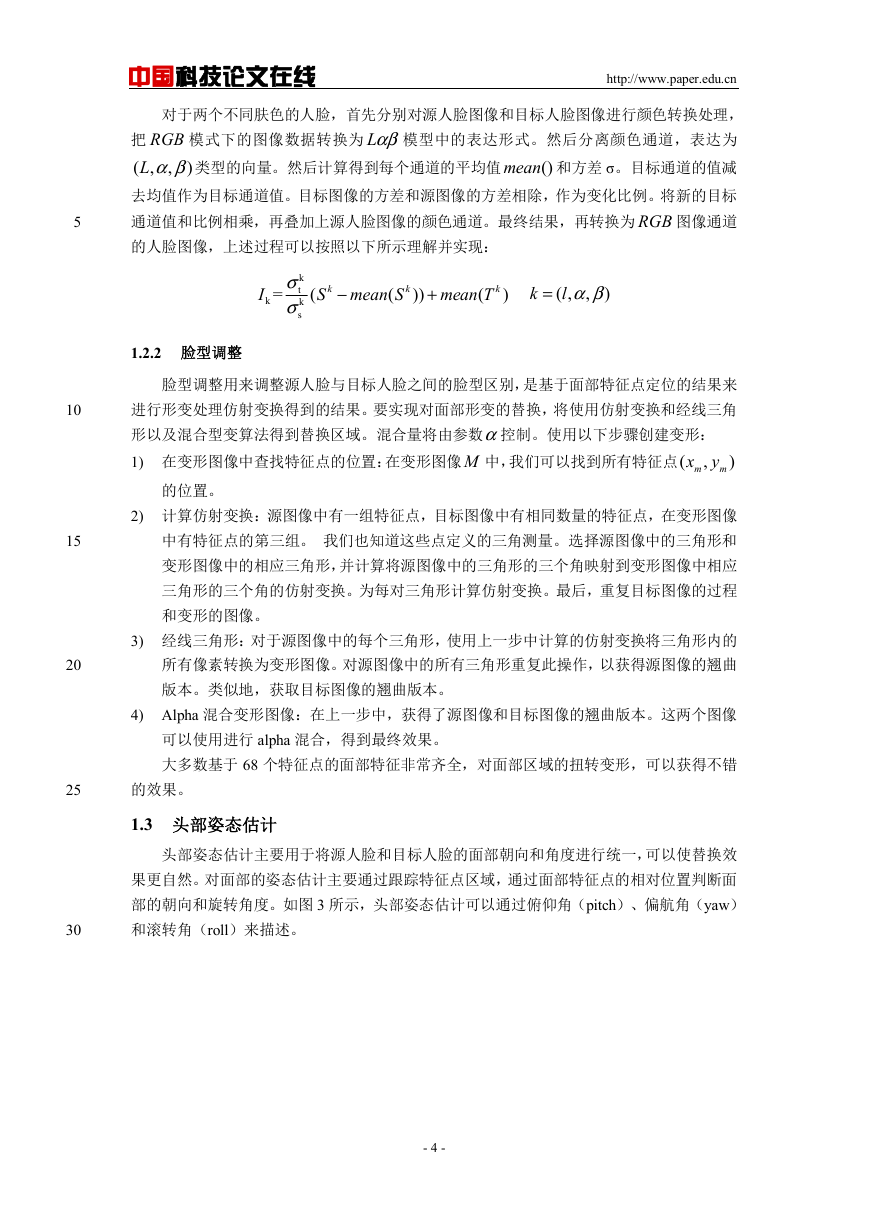

5 10 15 20 25 30 中国科技论文在线 http://www.paper.edu.cn , ) 对于两个不同肤色的人脸，首先分别对源人脸图像和目标人脸图像进行颜色转换处理，把 RGB 模式下的图像数据转换为 Lαβ模型中的表达形式。然后分离颜色通道，表达为 L αβ 类型的向量。然后计算得到每个通道的平均值 mean 和方差 σ。目标通道的值减 ( , 去均值作为目标通道值。目标图像的方差和源图像的方差相除，作为变化比例。将新的目标通道值和比例相乘，再叠加上源人脸图像的颜色通道。最终结果，再转换为 RGB 图像通道的人脸图像，上述过程可以按照以下所示理解并实现： () I k = σ k t σ k s − S mean S k ( ( k )) + mean T ( k ) k = l αβ ( , ) , 1.2.2 脸型调整脸型调整用来调整源人脸与目标人脸之间的脸型区别，是基于面部特征点定位的结果来进行形变处理仿射变换得到的结果。要实现对面部形变的替换，将使用仿射变换和经线三角形以及混合型变算法得到替换区域。混合量将由参数α控制。使用以下步骤创建变形： y 1) 在变形图像中查找特征点的位置：在变形图像 M 中，我们可以找到所有特征点( , ) x m m 的位置。 2) 计算仿射变换：源图像中有一组特征点，目标图像中有相同数量的特征点，在变形图像中有特征点的第三组。我们也知道这些点定义的三角测量。选择源图像中的三角形和变形图像中的相应三角形，并计算将源图像中的三角形的三个角映射到变形图像中相应三角形的三个角的仿射变换。为每对三角形计算仿射变换。最后，重复目标图像的过程和变形的图像。 3) 经线三角形：对于源图像中的每个三角形，使用上一步中计算的仿射变换将三角形内的所有像素转换为变形图像。对源图像中的所有三角形重复此操作，以获得源图像的翘曲版本。类似地，获取目标图像的翘曲版本。 4) Alpha 混合变形图像：在上一步中，获得了源图像和目标图像的翘曲版本。这两个图像可以使用进行 alpha 混合，得到最终效果。大多数基于 68 个特征点的面部特征非常齐全，对面部区域的扭转变形，可以获得不错的效果。 1.3 头部姿态估计头部姿态估计主要用于将源人脸和目标人脸的面部朝向和角度进行统一，可以使替换效果更自然。对面部的姿态估计主要通过跟踪特征点区域，通过面部特征点的相对位置判断面部的朝向和旋转角度。如图 3 所示，头部姿态估计可以通过俯仰角（pitch）、偏航角（yaw）和滚转角（roll）来描述。 - 4 -

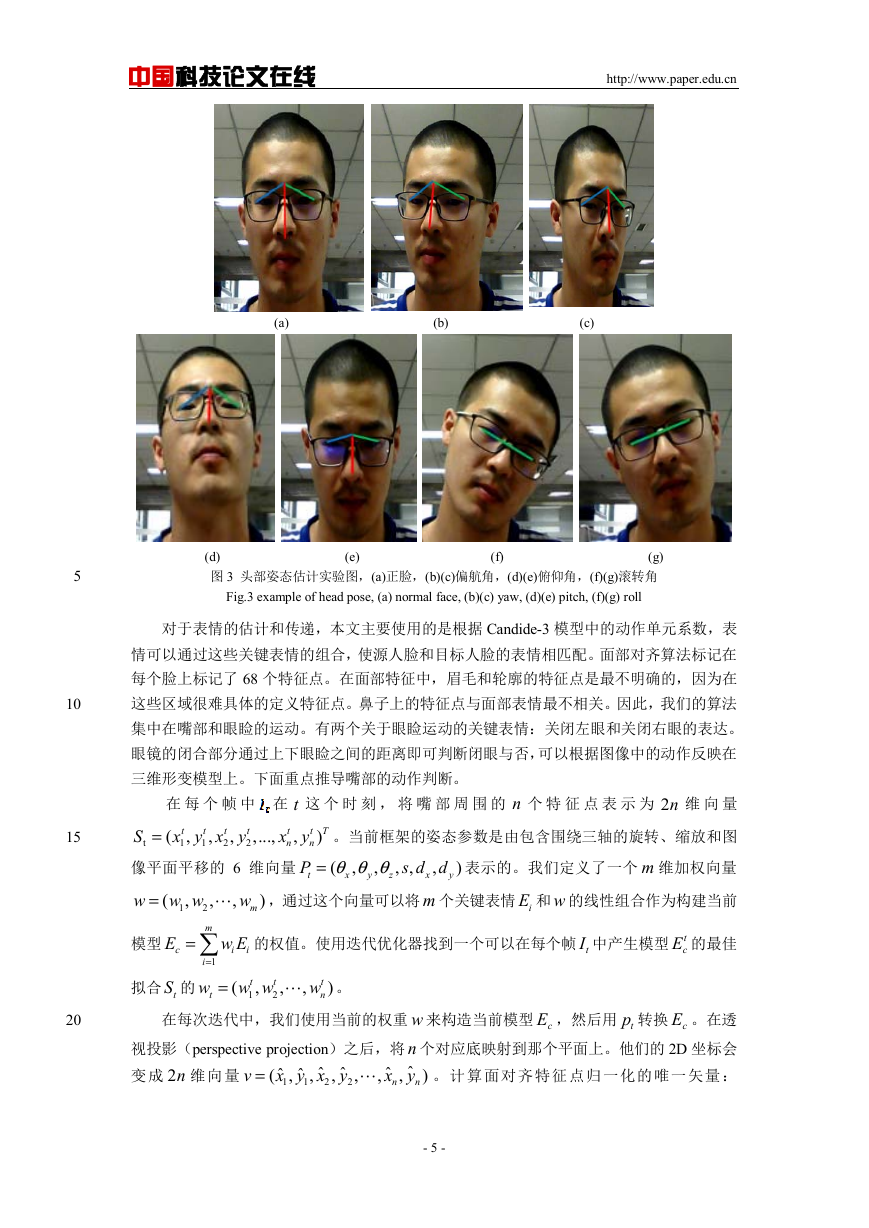

中国科技论文在线 http://www.paper.edu.cn (a) (b) (c) 5 10 15 20 (d) (e) (f) (g) 图 3 头部姿态估计实验图，(a)正脸，(b)(c)偏航角，(d)(e)俯仰角，(f)(g)滚转角 Fig.3 example of head pose, (a) normal face, (b)(c) yaw, (d)(e) pitch, (f)(g) roll 对于表情的估计和传递，本文主要使用的是根据 Candide-3 模型中的动作单元系数，表情可以通过这些关键表情的组合，使源人脸和目标人脸的表情相匹配。面部对齐算法标记在每个脸上标记了 68 个特征点。在面部特征中，眉毛和轮廓的特征点是最不明确的，因为在这些区域很难具体的定义特征点。鼻子上的特征点与面部表情最不相关。因此，我们的算法集中在嘴部和眼睑的运动。有两个关于眼睑运动的关键表情：关闭左眼和关闭右眼的表达。眼镜的闭合部分通过上下眼睑之间的距离即可判断闭眼与否，可以根据图像中的动作反映在三维形变模型上。下面重点推导嘴部的动作判断。 t , , , t 2 t 1 = 在每个帧中在 t 这个时刻，将嘴部周围的 n 个特征点表示为 2n 维向量 x y x y ( t t 1 2 。当前框架的姿态参数是由包含围绕三轴的旋转、缩放和图 θ θ θ 表示的。我们定义了一个 m 维加权向量 ( , x z ，通过这个向量可以将 m 个关键表情 iE 和 w 的线性组合作为构建当前 S x y , ) t t T n n = P 像平面平移的 6 维向量 t w s d d , , w w 1 2 ,...,  w )m , =  的权值。使用迭代优化器找到一个可以在每个帧 tI 中产生模型 t = i 1 w t  。 w w t t 1 2 w E i i w t n cE 的最佳拟合 tS 的模型 E c , m = = ( ) ( ) , , y x y , , , , 在每次迭代中，我们使用当前的权重 w 来构造当前模型 cE ，然后用 tp 转换 cE 。在透视投影（perspective projection）之后，将 n 个对应底映射到那个平面上。他们的 2D 坐标会变成 2n 维向量。计算面对齐特征点归一化的唯一矢量：  ˆ ˆ x y x y , 1 ˆ ˆ x y n n ˆ 1 = v ˆ ( ) , , , , , 2 2 - 5 -

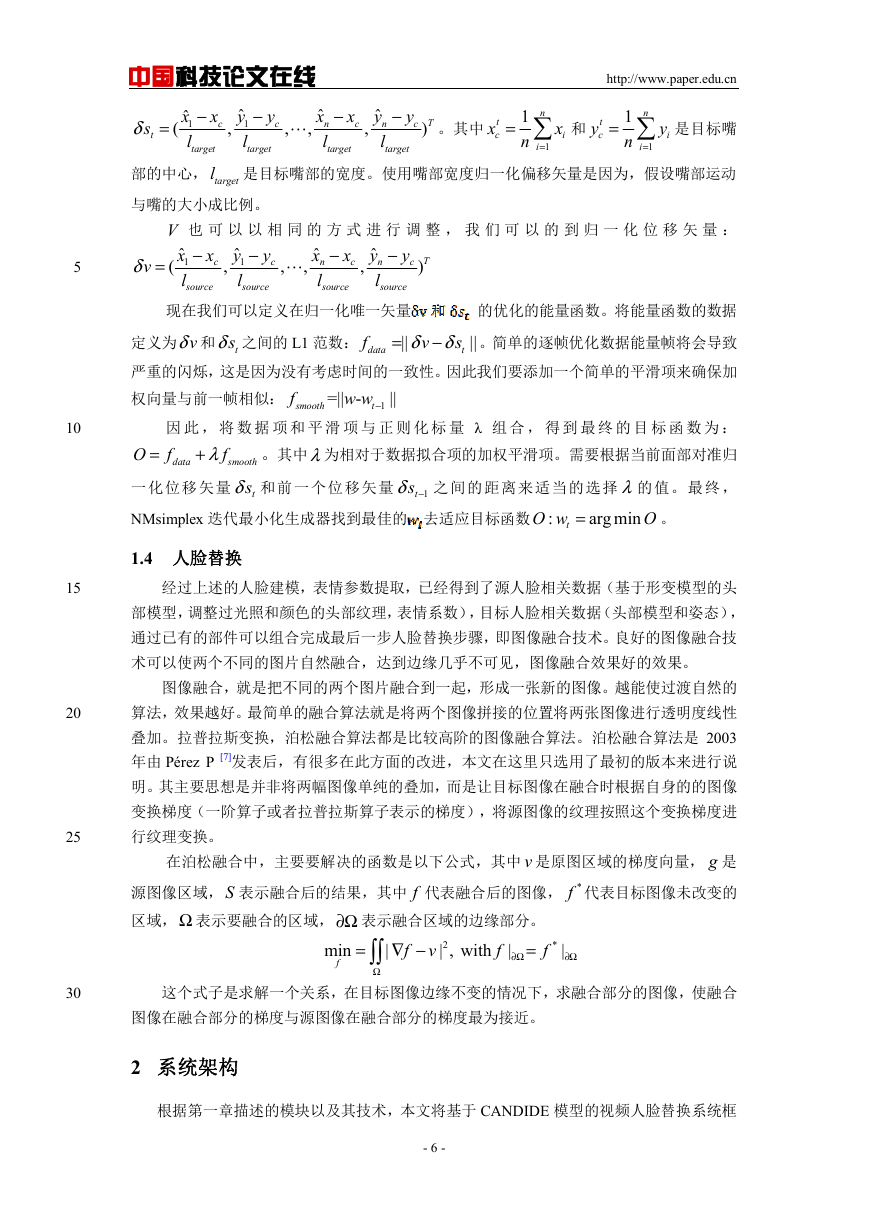

中国科技论文在线 δ s t = ( x c − ˆ x 1 l target , y c − ˆ y 1 l target ,  , x c − ˆ x n l target , y c − ˆ y n l target http://www.paper.edu.cn )T 。其中 x t c 1 n =  和 n = i 1 x i y t c 1 n =  是目标嘴 n = i 1 y i l 是目标嘴部的宽度。使用嘴部宽度归一化偏移矢量是因为，假设嘴部运动部的中心， target 与嘴的大小成比例。 5 δ v = V 也可以以相同的方式进行调整，我们可以的到归一化位移矢量： ˆ x 1 l ˆ x n l ˆ y n l ˆ y 1 l  x c x c )T − − − − y y ( , , , , c c source source source source 现在我们可以定义在归一化唯一矢量 = || f 定义为 vδ 和 tsδ 之间的 L1 范数：严重的闪烁，这是因为没有考虑时间的一致性。因此我们要添加一个简单的平滑项来确保加。简单的逐帧优化数据能量帧将会导致 sδ δ v t data − 的优化的能量函数。将能量函数的数据 || 10 15 20 25 30 权向量与前一帧相似： f smooth =|| - w w − t 1 || = + data fλ 因此，将数据项和平滑项与正则化标量 λ 组合，得到最终的目标函数为：。其中λ为相对于数据拟合项的加权平滑项。需要根据当前面部对准归 O f 一化位移矢量 tsδ 和前一个位移矢量 1tsδ − 之间的距离来适当的选择 λ的值。最终， NMsimplex 迭代最小化生成器找到最佳的去适应目标函数 : arg min smooth 。 O = tO w 1.4 人脸替换经过上述的人脸建模，表情参数提取，已经得到了源人脸相关数据（基于形变模型的头部模型，调整过光照和颜色的头部纹理，表情系数），目标人脸相关数据（头部模型和姿态），通过已有的部件可以组合完成最后一步人脸替换步骤，即图像融合技术。良好的图像融合技术可以使两个不同的图片自然融合，达到边缘几乎不可见，图像融合效果好的效果。图像融合，就是把不同的两个图片融合到一起，形成一张新的图像。越能使过渡自然的算法，效果越好。最简单的融合算法就是将两个图像拼接的位置将两张图像进行透明度线性叠加。拉普拉斯变换，泊松融合算法都是比较高阶的图像融合算法。泊松融合算法是 2003 年由 Pérez P [7]发表后，有很多在此方面的改进，本文在这里只选用了最初的版本来进行说明。其主要思想是并非将两幅图像单纯的叠加，而是让目标图像在融合时根据自身的的图像变换梯度（一阶算子或者拉普拉斯算子表示的梯度），将源图像的纹理按照这个变换梯度进行纹理变换。在泊松融合中，主要要解决的函数是以下公式，其中 v 是原图区域的梯度向量， g 是源图像区域，S 表示融合后的结果，其中 f 代表融合后的图像， *f 代表目标图像未改变的区域，Ω 表示要融合的区域，∂Ω 表示融合区域的边缘部分。 = f | , with 2 ∇ − min = v f f | | * | ∂Ω ∂Ω  Ω f 这个式子是求解一个关系，在目标图像边缘不变的情况下，求融合部分的图像，使融合图像在融合部分的梯度与源图像在融合部分的梯度最为接近。 2 系统架构根据第一章描述的模块以及其技术，本文将基于 CANDIDE 模型的视频人脸替换系统框 - 6 -

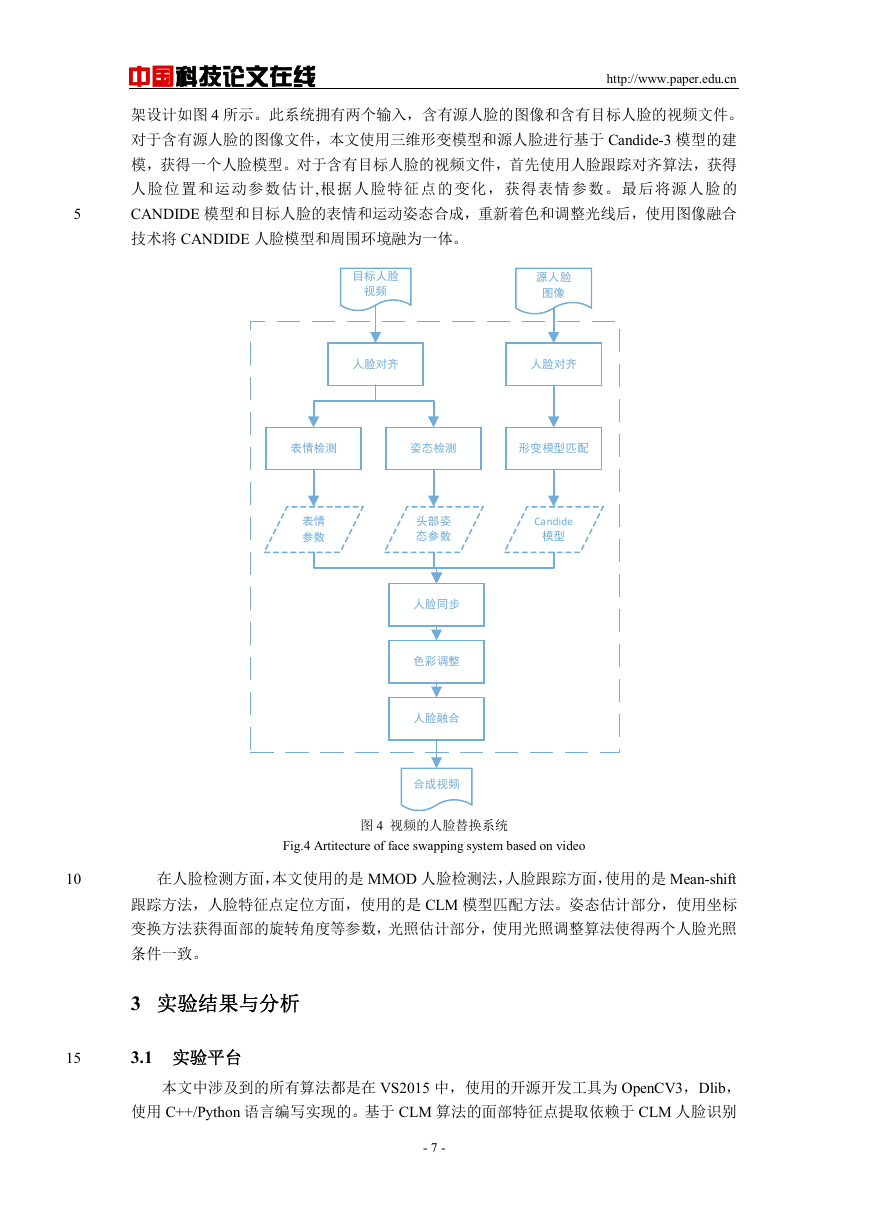

中国科技论文在线架设计如图 4 所示。此系统拥有两个输入，含有源人脸的图像和含有目标人脸的视频文件。对于含有源人脸的图像文件，本文使用三维形变模型和源人脸进行基于 Candide-3 模型的建模，获得一个人脸模型。对于含有目标人脸的视频文件，首先使用人脸跟踪对齐算法，获得人脸位置和运动参数估计,根据人脸特征点的变化，获得表情参数。最后将源人脸的 CANDIDE 模型和目标人脸的表情和运动姿态合成，重新着色和调整光线后，使用图像融合技术将 CANDIDE 人脸模型和周围环境融为一体。 http://www.paper.edu.cn 5 目标人脸视频源人脸图像人脸对齐人脸对齐表情检测姿态检测形变模型匹配表情参数头部姿态参数 Candide 模型人脸同步色彩调整人脸融合合成视频图 4 视频的人脸替换系统 Fig.4 Artitecture of face swapping system based on video 10 在人脸检测方面，本文使用的是 MMOD 人脸检测法，人脸跟踪方面，使用的是 Mean-shift 跟踪方法，人脸特征点定位方面，使用的是 CLM 模型匹配方法。姿态估计部分，使用坐标变换方法获得面部的旋转角度等参数，光照估计部分，使用光照调整算法使得两个人脸光照条件一致。 3 实验结果与分析 15 3.1 实验平台本文中涉及到的所有算法都是在 VS2015 中，使用的开源开发工具为 OpenCV3，Dlib，使用 C++/Python 语言编写实现的。基于 CLM 算法的面部特征点提取依赖于 CLM 人脸识别 - 7 -

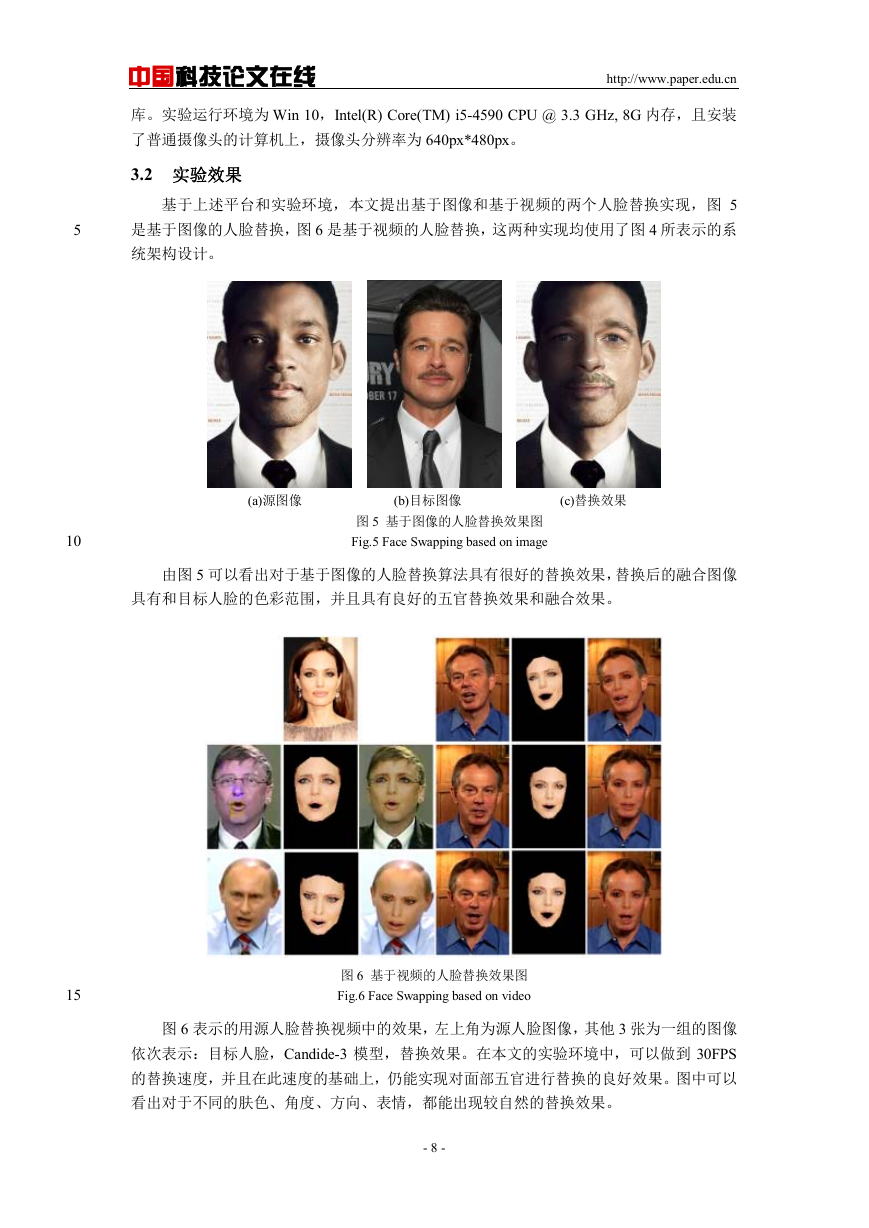

中国科技论文在线库。实验运行环境为 Win 10，Intel(R) Core(TM) i5-4590 CPU @ 3.3 GHz, 8G 内存，且安装了普通摄像头的计算机上，摄像头分辨率为 640px*480px。 3.2 实验效果 http://www.paper.edu.cn 5 基于上述平台和实验环境，本文提出基于图像和基于视频的两个人脸替换实现，图 5 是基于图像的人脸替换，图 6 是基于视频的人脸替换，这两种实现均使用了图 4 所表示的系统架构设计。 (a)源图像 (b)目标图像 (c)替换效果 10 15 图 5 基于图像的人脸替换效果图 Fig.5 Face Swapping based on image 由图 5 可以看出对于基于图像的人脸替换算法具有很好的替换效果，替换后的融合图像具有和目标人脸的色彩范围，并且具有良好的五官替换效果和融合效果。图 6 基于视频的人脸替换效果图 Fig.6 Face Swapping based on video 图 6 表示的用源人脸替换视频中的效果，左上角为源人脸图像，其他 3 张为一组的图像依次表示：目标人脸，Candide-3 模型，替换效果。在本文的实验环境中，可以做到 30FPS 的替换速度，并且在此速度的基础上，仍能实现对面部五官进行替换的良好效果。图中可以看出对于不同的肤色、角度、方向、表情，都能出现较自然的替换效果。 - 8 -
