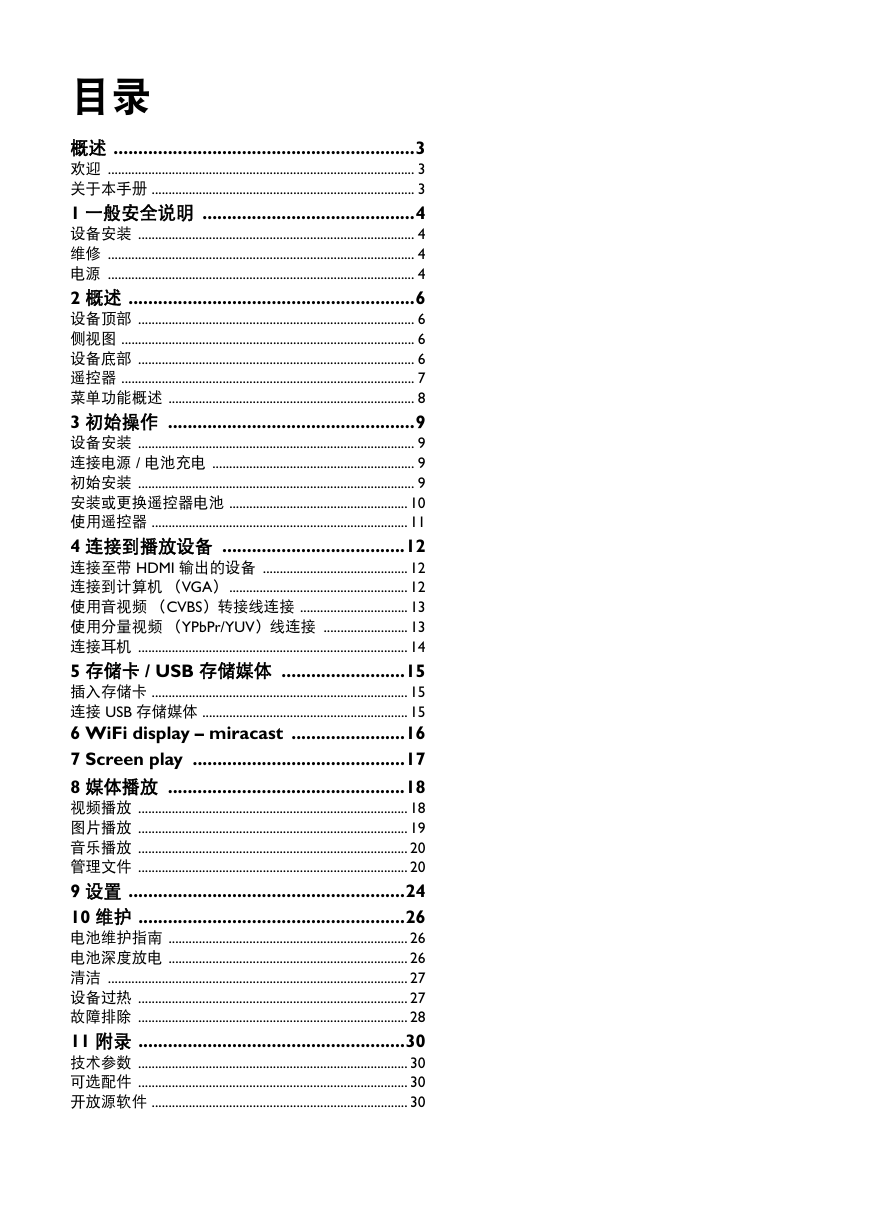

目录概述 .............................................................3 欢迎 ........................................................................................... 3 关于本手册 .............................................................................. 3 1 一般安全说明 ...........................................4 设备安装 .................................................................................. 4 维修 ........................................................................................... 4 电源 ........................................................................................... 4 2 概述 ..........................................................6 设备顶部 .................................................................................. 6 侧视图 ....................................................................................... 6 设备底部 .................................................................................. 6 遥控器 ....................................................................................... 7 菜单功能概述 ......................................................................... 8 3 初始操作 ..................................................9 设备安装 .................................................................................. 9 连接电源 / 电池充电 ............................................................ 9 初始安装 .................................................................................. 9 安装或更换遥控器电池 ..................................................... 10 使用遥控器 ............................................................................ 11 4 连接到播放设备 .....................................12 连接至带 HDMI 输出的设备 ........................................... 12 连接到计算机（VGA） ..................................................... 12 使用音视频（CVBS）转接线连接 ................................ 13 使用分量视频（YPbPr/YUV）线连接 ......................... 13 连接耳机 ................................................................................ 14 5 存储卡 / USB 存储媒体 .........................15 插入存储卡 ............................................................................ 15 连接 USB 存储媒体 ............................................................. 15 6 WiFi display – miracast .......................16 7 Screen play ...........................................17 8 媒体播放 ................................................18 视频播放 ................................................................................ 18 图片播放 ................................................................................ 19 音乐播放 ................................................................................ 20 管理文件 ................................................................................ 20 9 设置 ........................................................24 10 维护 ......................................................26 电池维护指南 ....................................................................... 26 电池深度放电 ....................................................................... 26 清洁 ......................................................................................... 27 设备过热 ................................................................................ 27 故障排除 ................................................................................ 28 11 附录 ......................................................30 技术参数 ................................................................................ 30 可选配件 ................................................................................ 30 开放源软件 ............................................................................ 30

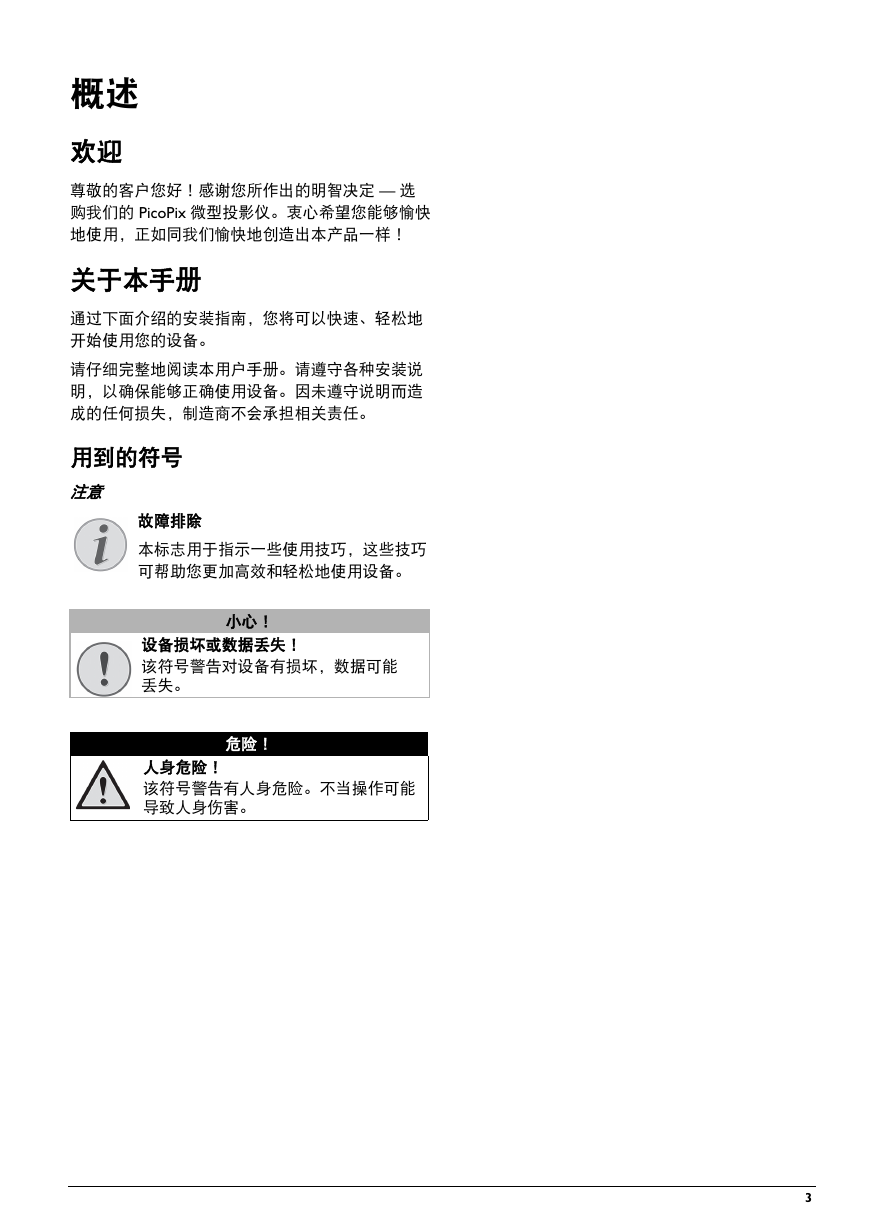

概述欢迎尊敬的客户您好！感谢您所作出的明智决定 — 选购我们的 PicoPix 微型投影仪。衷心希望您能够愉快地使用，正如同我们愉快地创造出本产品一样！关于本手册通过下面介绍的安装指南，您将可以快速、轻松地开始使用您的设备。请仔细完整地阅读本用户手册。请遵守各种安装说明，以确保能够正确使用设备。因未遵守说明而造成的任何损失，制造商不会承担相关责任。用到的符号注意故障排除本标志用于指示一些使用技巧，这些技巧可帮助您更加高效和轻松地使用设备。小心！设备损坏或数据丢失！该符号警告对设备有损坏，数据可能丢失。危险！人身危险！该符号警告有人身危险。不当操作可能导致人身伤害。 3

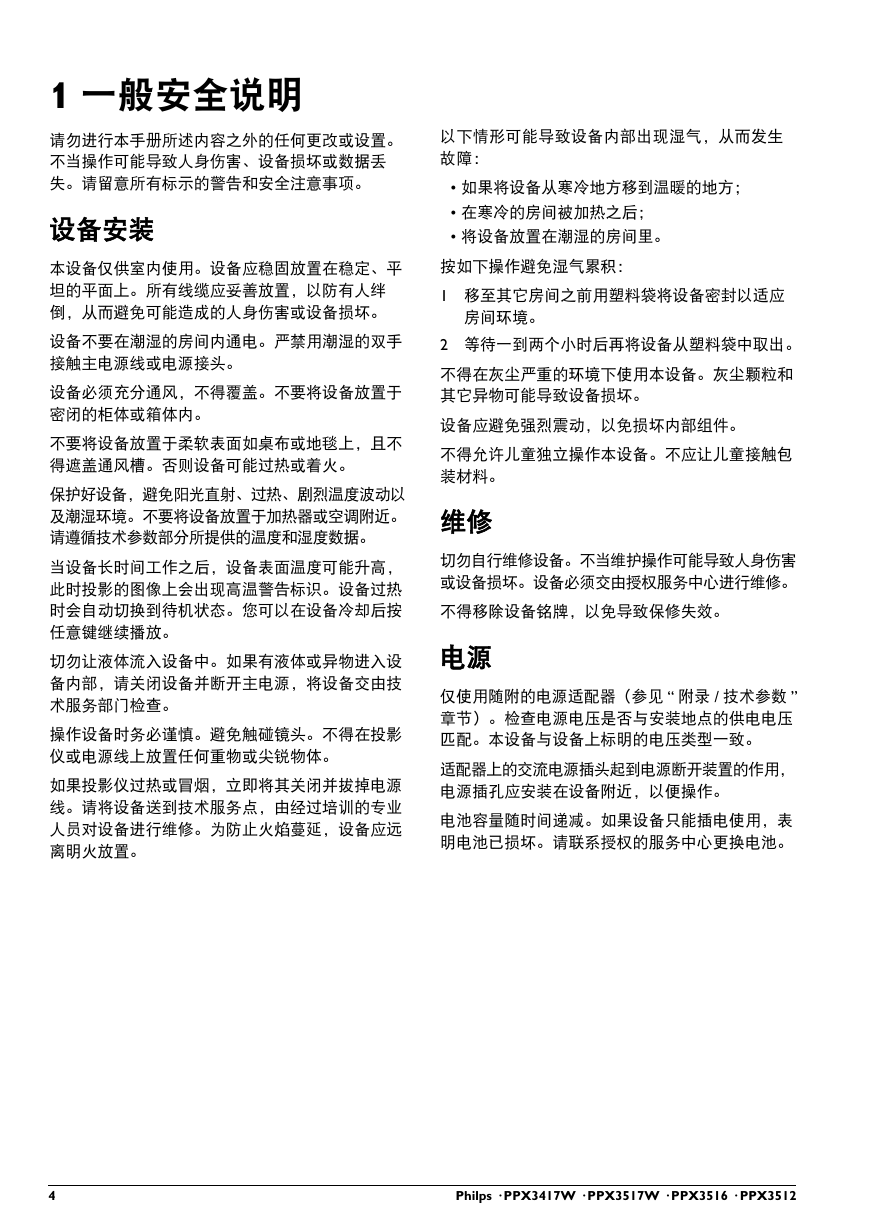

1 一般安全说明请勿进行本手册所述内容之外的任何更改或设置。不当操作可能导致人身伤害、设备损坏或数据丢失。请留意所有标示的警告和安全注意事项。设备安装本设备仅供室内使用。设备应稳固放置在稳定、平坦的平面上。所有线缆应妥善放置，以防有人绊倒，从而避免可能造成的人身伤害或设备损坏。设备不要在潮湿的房间内通电。严禁用潮湿的双手接触主电源线或电源接头。设备必须充分通风，不得覆盖。不要将设备放置于密闭的柜体或箱体内。不要将设备放置于柔软表面如桌布或地毯上，且不得遮盖通风槽。否则设备可能过热或着火。以下情形可能导致设备内部出现湿气，从而发生故障： • 如果将设备从寒冷地方移到温暖的地方； • 在寒冷的房间被加热之后； • 将设备放置在潮湿的房间里。按如下操作避免湿气累积： 1 移至其它房间之前用塑料袋将设备密封以适应房间环境。 2 等待一到两个小时后再将设备从塑料袋中取出。不得在灰尘严重的环境下使用本设备。灰尘颗粒和其它异物可能导致设备损坏。设备应避免强烈震动，以免损坏内部组件。不得允许儿童独立操作本设备。不应让儿童接触包装材料。保护好设备，避免阳光直射、过热、剧烈温度波动以及潮湿环境。不要将设备放置于加热器或空调附近。请遵循技术参数部分所提供的温度和湿度数据。维修当设备长时间工作之后，设备表面温度可能升高，此时投影的图像上会出现高温警告标识。设备过热时会自动切换到待机状态。您可以在设备冷却后按任意键继续播放。切勿让液体流入设备中。如果有液体或异物进入设备内部，请关闭设备并断开主电源，将设备交由技术服务部门检查。操作设备时务必谨慎。避免触碰镜头。不得在投影仪或电源线上放置任何重物或尖锐物体。如果投影仪过热或冒烟，立即将其关闭并拔掉电源线。请将设备送到技术服务点，由经过培训的专业人员对设备进行维修。为防止火焰蔓延，设备应远离明火放置。切勿自行维修设备。不当维护操作可能导致人身伤害或设备损坏。设备必须交由授权服务中心进行维修。不得移除设备铭牌，以免导致保修失效。电源仅使用随附的电源适配器（参见 “ 附录 / 技术参数 ” 章节）。检查电源电压是否与安装地点的供电电压匹配。本设备与设备上标明的电压类型一致。适配器上的交流电源插头起到电源断开装置的作用，电源插孔应安装在设备附近，以便操作。电池容量随时间递减。如果设备只能插电使用，表明电池已损坏。请联系授权的服务中心更换电池。 4 Philps · PPX3417W · PPX3517W · PPX3516 · PPX3512

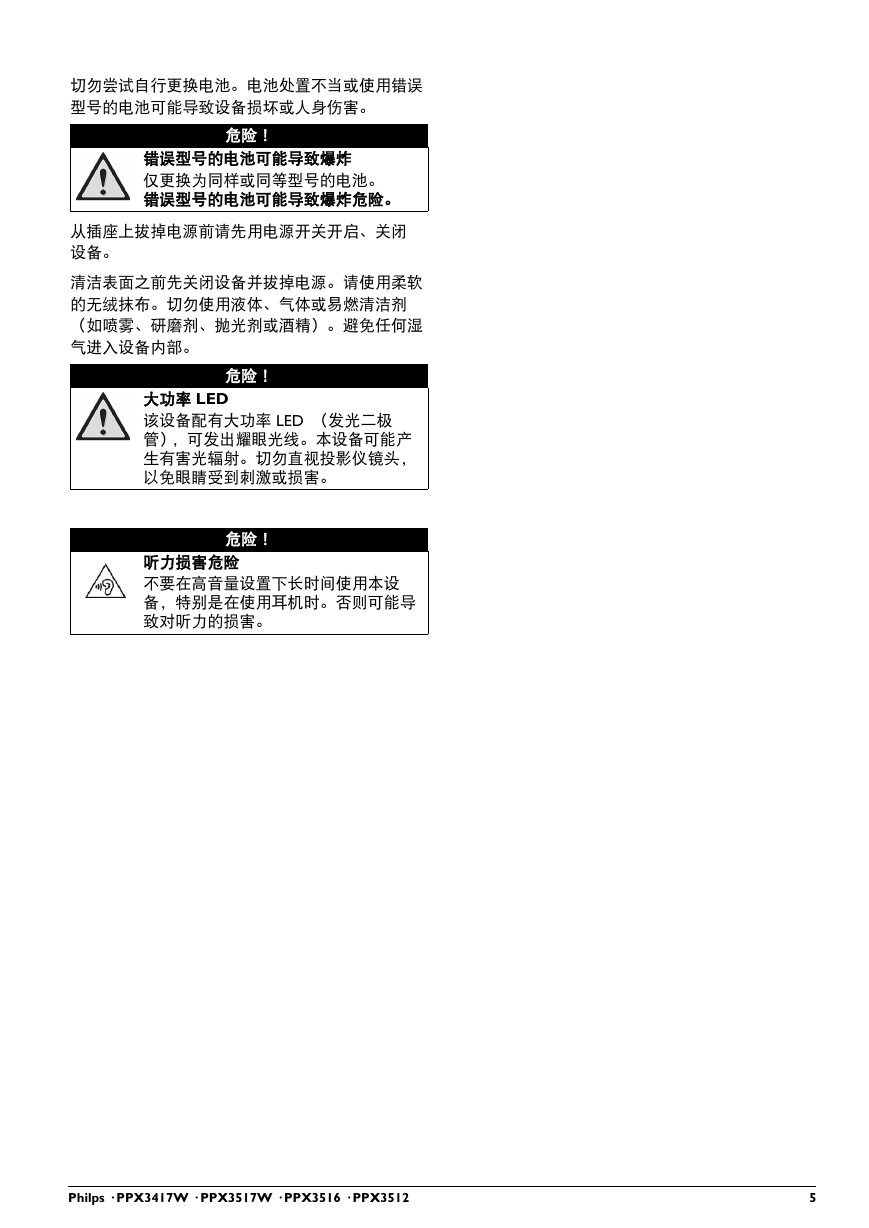

切勿尝试自行更换电池。电池处置不当或使用错误型号的电池可能导致设备损坏或人身伤害。危险！错误型号的电池可能导致爆炸仅更换为同样或同等型号的电池。错误型号的电池可能导致爆炸危险。从插座上拔掉电源前请先用电源开关开启、关闭设备。清洁表面之前先关闭设备并拔掉电源。请使用柔软的无绒抹布。切勿使用液体、气体或易燃清洁剂（如喷雾、研磨剂、抛光剂或酒精）。避免任何湿气进入设备内部。危险！大功率 LED 该设备配有大功率 LED （发光二极管），可发出耀眼光线。本设备可能产生有害光辐射。切勿直视投影仪镜头，以免眼睛受到刺激或损害。危险！听力损害危险不要在高音量设置下长时间使用本设备，特别是在使用耳机时。否则可能导致对听力的损害。 Philps · PPX3417W · PPX3517W · PPX3516 · PPX3512 5

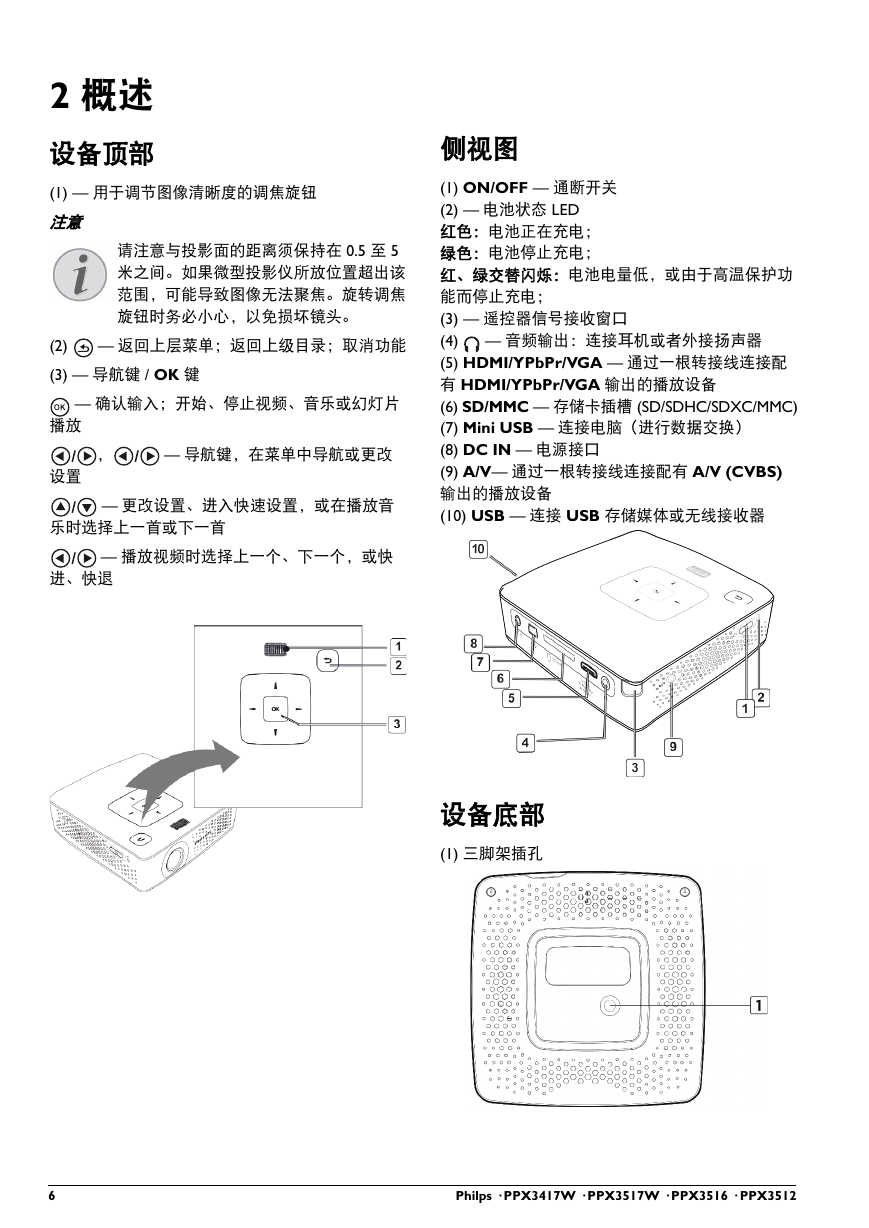

2 概述设备顶部 (1) — 用于调节图像清晰度的调焦旋钮注意请注意与投影面的距离须保持在 0.5 至 5 米之间。如果微型投影仪所放位置超出该范围，可能导致图像无法聚焦。旋转调焦旋钮时务必小心，以免损坏镜头。 (2) — 返回上层菜单；返回上级目录；取消功能 (3) — 导航键 / OK 键 — 确认输入；开始、停止视频、音乐或幻灯片播放设置， — 导航键，在菜单中导航或更改 — 更改设置、进入快速设置，或在播放音乐时选择上一首或下一首 — 播放视频时选择上一个、下一个，或快进、快退侧视图 — 音频输出：连接耳机或者外接扬声器 (1) ON/OFF — 通断开关 (2) — 电池状态 LED 红色：电池正在充电；绿色：电池停止充电；红、绿交替闪烁：电池电量低，或由于高温保护功能而停止充电； (3) — 遥控器信号接收窗口 (4) (5) HDMI/YPbPr/VGA — 通过一根转接线连接配有 HDMI/YPbPr/VGA 输出的播放设备 (6) SD/MMC — 存储卡插槽 (SD/SDHC/SDXC/MMC) (7) Mini USB — 连接电脑（进行数据交换） (8) DC IN — 电源接口 (9) A/V— 通过一根转接线连接配有 A/V (CVBS) 输出的播放设备 (10) USB — 连接 USB 存储媒体或无线接收器设备底部 (1) 三脚架插孔 6 Philps · PPX3417W · PPX3517W · PPX3516 · PPX3512

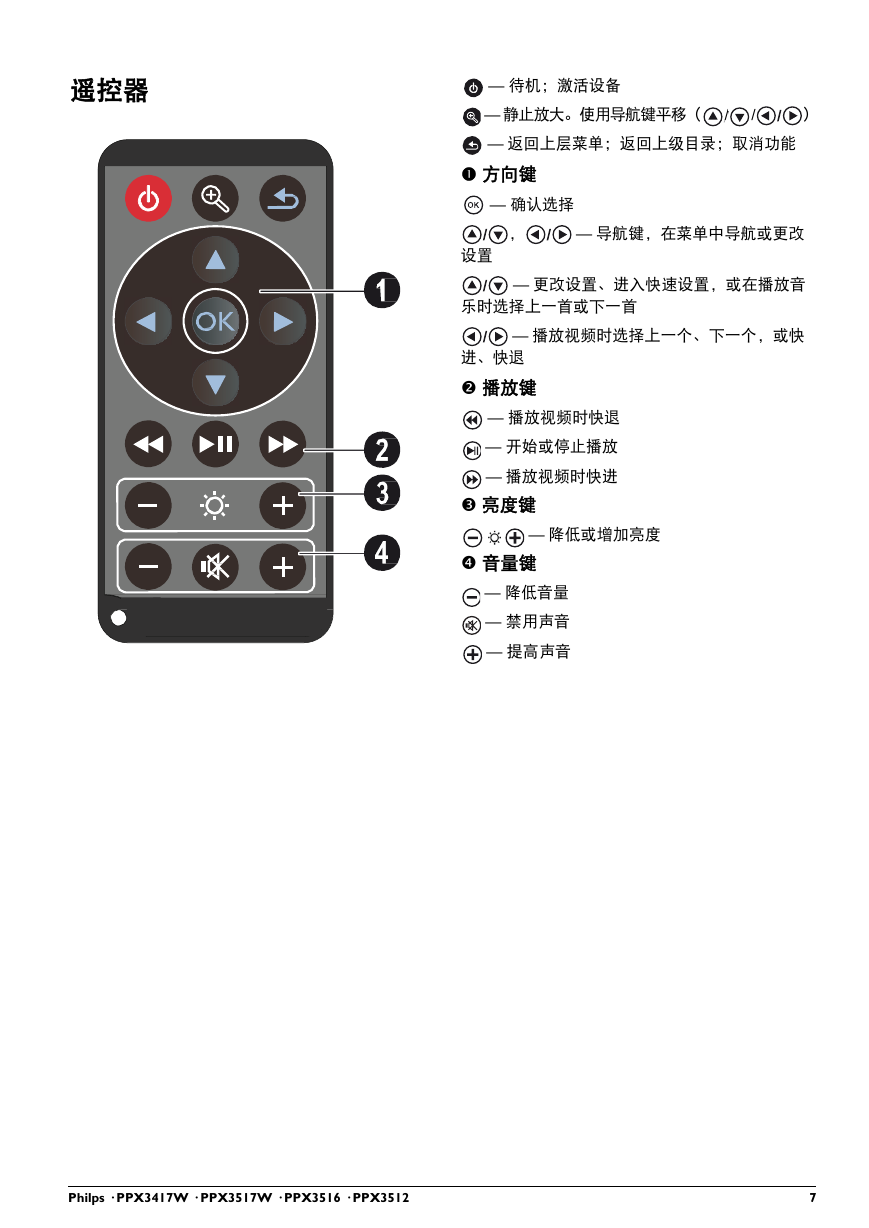

— 待机；激活设备 — 静止放大。使用导航键平移（ / / ） — 返回上层菜单；返回上级目录；取消功能  方向键 — 确认选择， — 导航键，在菜单中导航或更改设置 — 更改设置、进入快速设置，或在播放音乐时选择上一首或下一首 — 播放视频时选择上一个、下一个，或快进、快退  播放键 — 播放视频时快退 — 开始或停止播放 — 播放视频时快进  亮度键 — 降低或增加亮度  音量键 — 降低音量 — 禁用声音 — 提高声音遥控器 Philps · PPX3417W · PPX3517W · PPX3516 · PPX3512 7

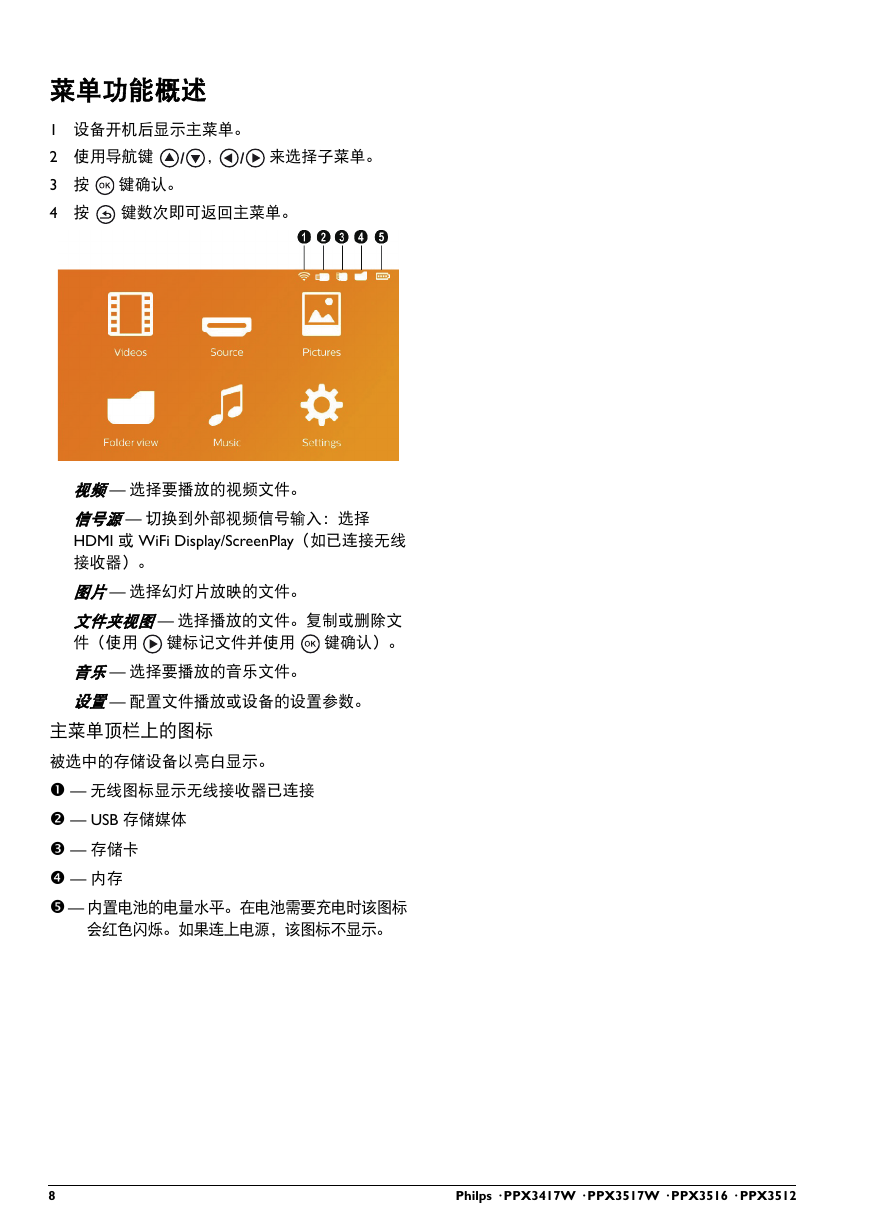

菜单功能概述 1 设备开机后显示主菜单。 2 使用导航键 3 按 4 按键确认。键数次即可返回主菜单。，来选择子菜单。视频— 选择要播放的视频文件。信号源— 切换到外部视频信号输入：选择 HDMI 或 WiFi Display/ScreenPlay（如已连接无线接收器）。图片— 选择幻灯片放映的文件。文件夹视图— 选择播放的文件。复制或删除文键确认）。件（使用键标记文件并使用音乐— 选择要播放的音乐文件。设置— 配置文件播放或设备的设置参数。主菜单顶栏上的图标被选中的存储设备以亮白显示。  — 无线图标显示无线接收器已连接  — USB 存储媒体  — 存储卡  — 内存  — 内置电池的电量水平。在电池需要充电时该图标会红色闪烁。如果连上电源，该图标不显示。 8 Philps · PPX3417W · PPX3517W · PPX3516 · PPX3512
