865PEN/865PN/P5PE-X 主板

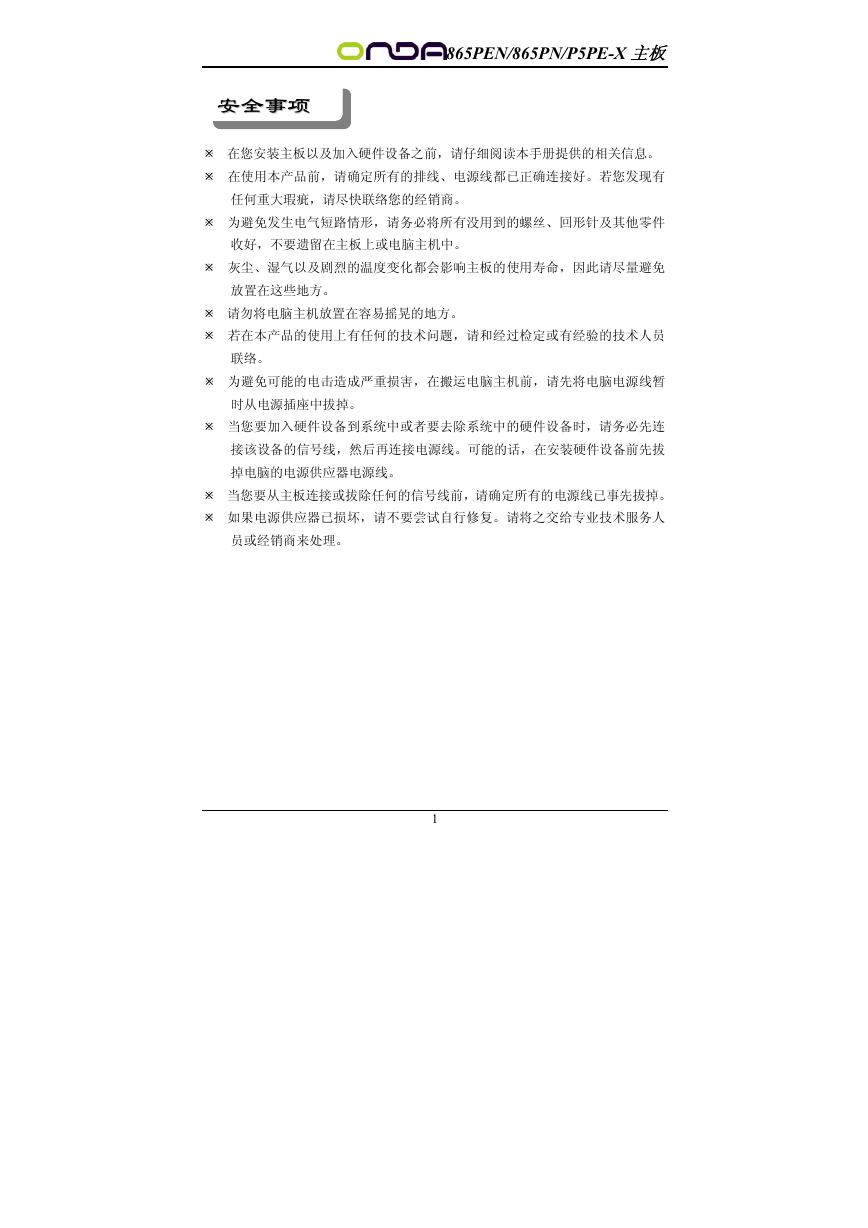

安安全全事事项项
在您安装主板以及加入硬件设备之前,请仔细阅读本手册提供的相关信息。
在使用本产品前,请确定所有的排线、电源线都已正确连接好。若您发现有
任何重大瑕疵,请尽快联络您的经销商。
为避免发生电气短路情形,请务必将所有没用到的螺丝、回形针及其他零件
收好,不要遗留在主板上或电脑主机中。
灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命,因此请尽量避免
放置在这些地方。
请勿将电脑主机放置在容易摇晃的地方。
若在本产品的使用上有任何的技术问题,请和经过检定或有经验的技术人员
联络。
为避免可能的电击造成严重损害,在搬运电脑主机前,请先将电脑电源线暂
时从电源插座中拔掉。
当您要加入硬件设备到系统中或者要去除系统中的硬件设备时,请务必先连
接该设备的信号线,然后再连接电源线。可能的话,在安装硬件设备前先拔
掉电脑的电源供应器电源线。
当您要从主板连接或拔除任何的信号线前,请确定所有的电源线已事先拔掉。
如果电源供应器已损坏,请不要尝试自行修复。请将之交给专业技术服务人
员或经销商来处理。
1
865PEN/865PN/P5PE-X 主板

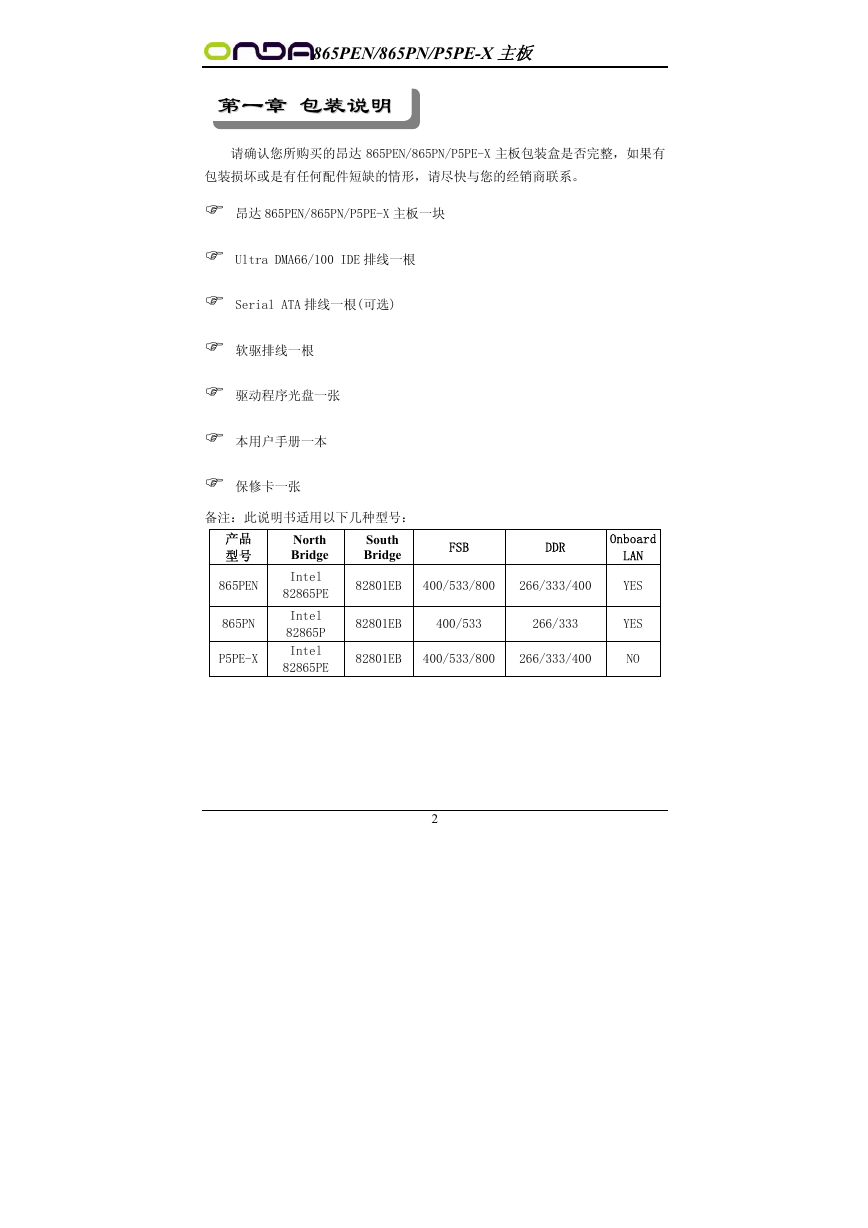

第第一一章章 包包装装说说明明
请确认您所购买的昂达 865PEN/865PN/P5PE-X 主板包装盒是否完整,如果有
包装损坏或是有任何配件短缺的情形,请尽快与您的经销商联系。
昂达 865PEN/865PN/P5PE-X 主板一块
Ultra DMA66/100 IDE 排线一根
Serial ATA 排线一根(可选)
软驱排线一根
驱动程序光盘一张
本用户手册一本
保修卡一张
备注:此说明书适用以下几种型号:
产品
型号
865PEN
865PN
P5PE-X
North
Bridge
Intel
82865PE
Intel
82865P
Intel
82865PE
South
Bridge
FSB
DDR
Onboard
LAN
82801EB
400/533/800
266/333/400
YES
82801EB
400/533
266/333
YES
82801EB
400/533/800
266/333/400
NO
2
865PEN/865PN/P5PE-X 主板

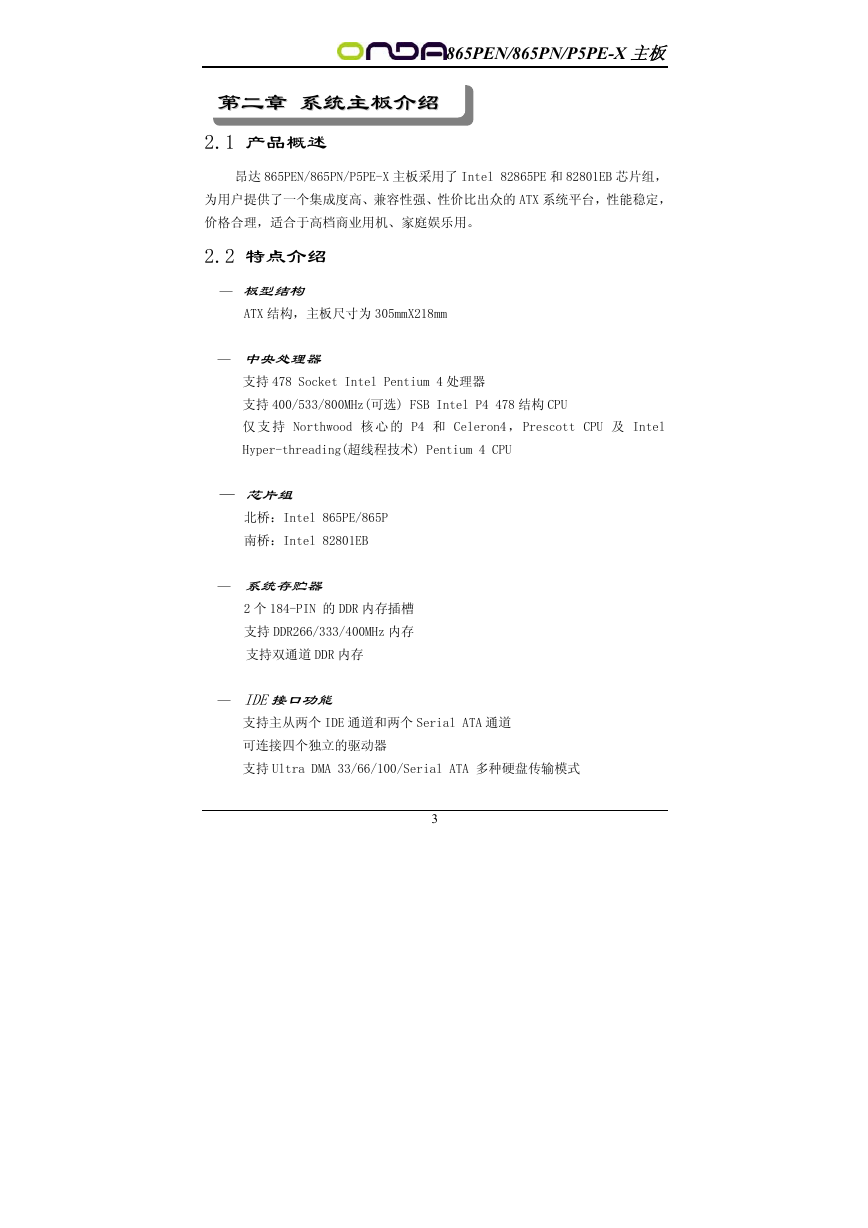

第第二二章章 系系统统主主板板介介绍绍
2.1 产品概述
昂达 865PEN/865PN/P5PE-X 主板采用了 Intel 82865PE 和 82801EB 芯片组,
为用户提供了一个集成度高、兼容性强、性价比出众的 ATX 系统平台,性能稳定,
价格合理,适合于高档商业用机、家庭娱乐用。
2.2 特点介绍
— 板型结构
ATX 结构,主板尺寸为 305mmX218mm
— 中央处理器
支持 478 Socket Intel Pentium 4 处理器
支持 400/533/800MHz(可选) FSB Intel P4 478 结构 CPU
仅 支 持 Northwood 核 心 的 P4 和 Celeron4 , Prescott CPU 及 Intel
Hyper-threading(超线程技术) Pentium 4 CPU
— 芯片组
北桥:Intel 865PE/865P
南桥:Intel 82801EB
— 系统存贮器
2 个 184-PIN 的 DDR 内存插槽
支持 DDR266/333/400MHz 内存
支持双通道 DDR 内存
— IDE接口功能
支持主从两个 IDE 通道和两个 Serial ATA 通道
可连接四个独立的驱动器
支持 Ultra DMA 33/66/100/Serial ATA 多种硬盘传输模式
3
865PEN/865PN/P5PE-X 主板

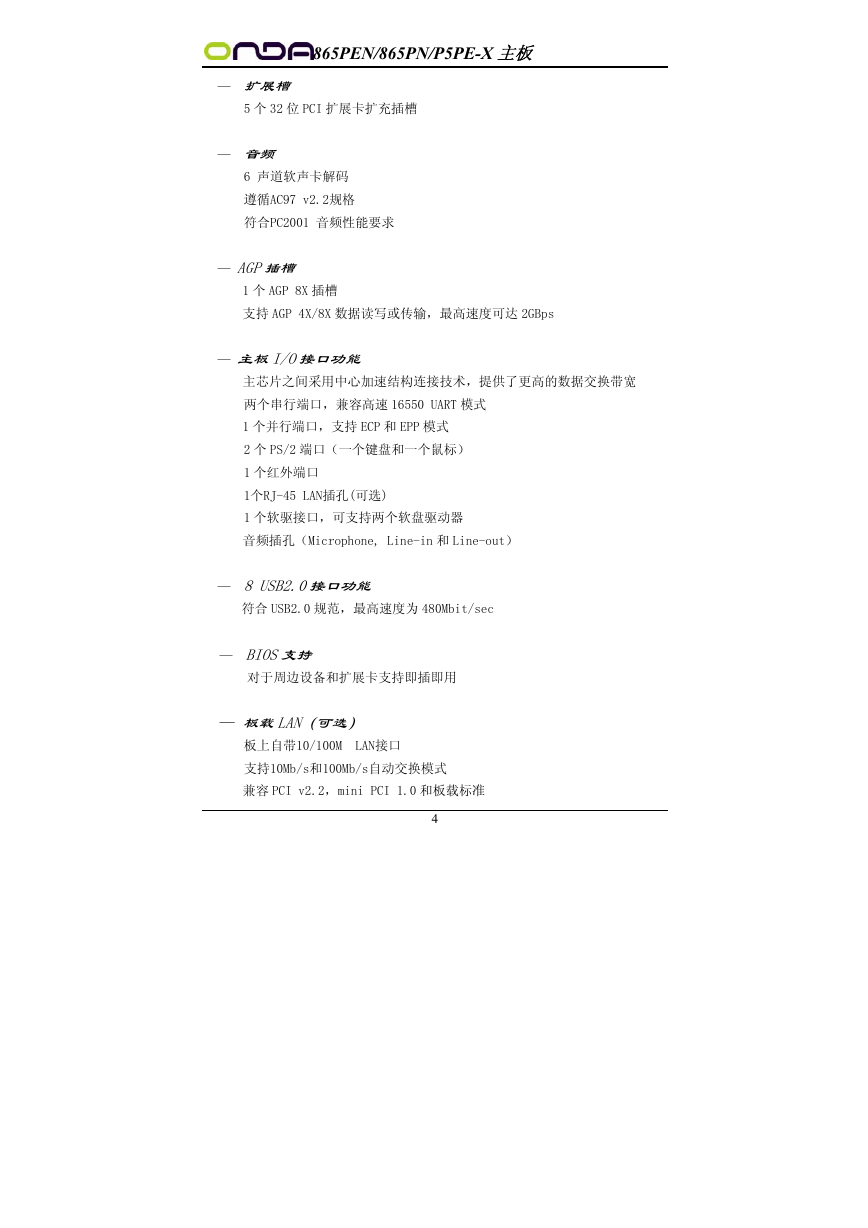

— 扩展槽
5 个 32 位 PCI 扩展卡扩充插槽
— 音频
6 声道软声卡解码
遵循AC97 v2.2规格
符合PC2001 音频性能要求
— AGP插槽
1 个 AGP 8X 插槽
支持 AGP 4X/8X 数据读写或传输,最高速度可达 2GBps
— 主板I/O接口功能
主芯片之间采用中心加速结构连接技术,提供了更高的数据交换带宽
两个串行端口,兼容高速 16550 UART 模式
1 个并行端口,支持 ECP 和 EPP 模式
2 个 PS/2 端口(一个键盘和一个鼠标)
1 个红外端口
1个RJ-45 LAN插孔(可选)
1 个软驱接口,可支持两个软盘驱动器
音频插孔(Microphone, Line-in 和 Line-out)
— 8 USB2.0接口功能
符合 USB2.0 规范,最高速度为 480Mbit/sec
— BIOS支持
对于周边设备和扩展卡支持即插即用
— 板载LAN(可选)
板上自带10/100M LAN接口
支持10Mb/s和100Mb/s自动交换模式
兼容 PCI v2.2,mini PCI 1.0 和板载标准
4
865PEN/865PN/P5PE-X 主板

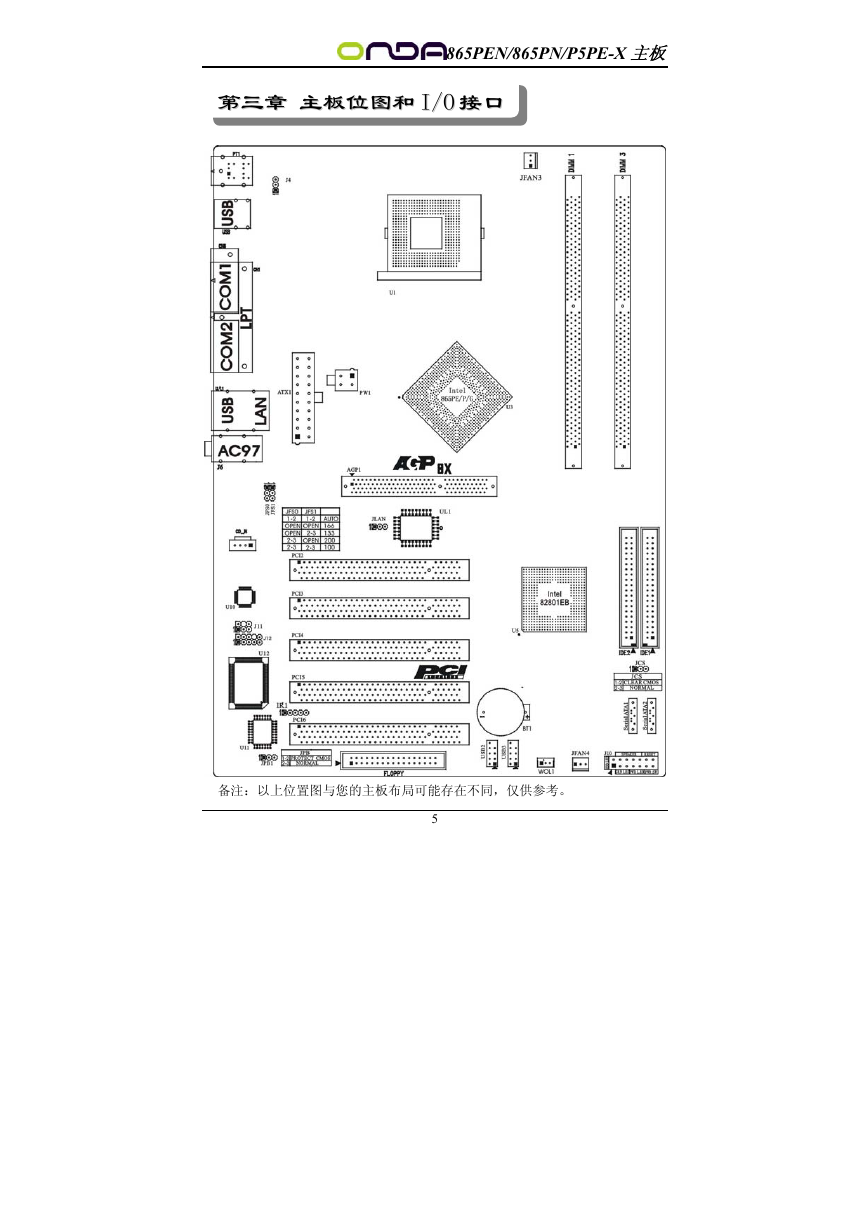

第第三三章章 主主板板位位图图和和 II//OO 接接口口
备注:以上位置图与您的主板布局可能存在不同,仅供参考。
5
865PEN/865PN/P5PE-X 主板

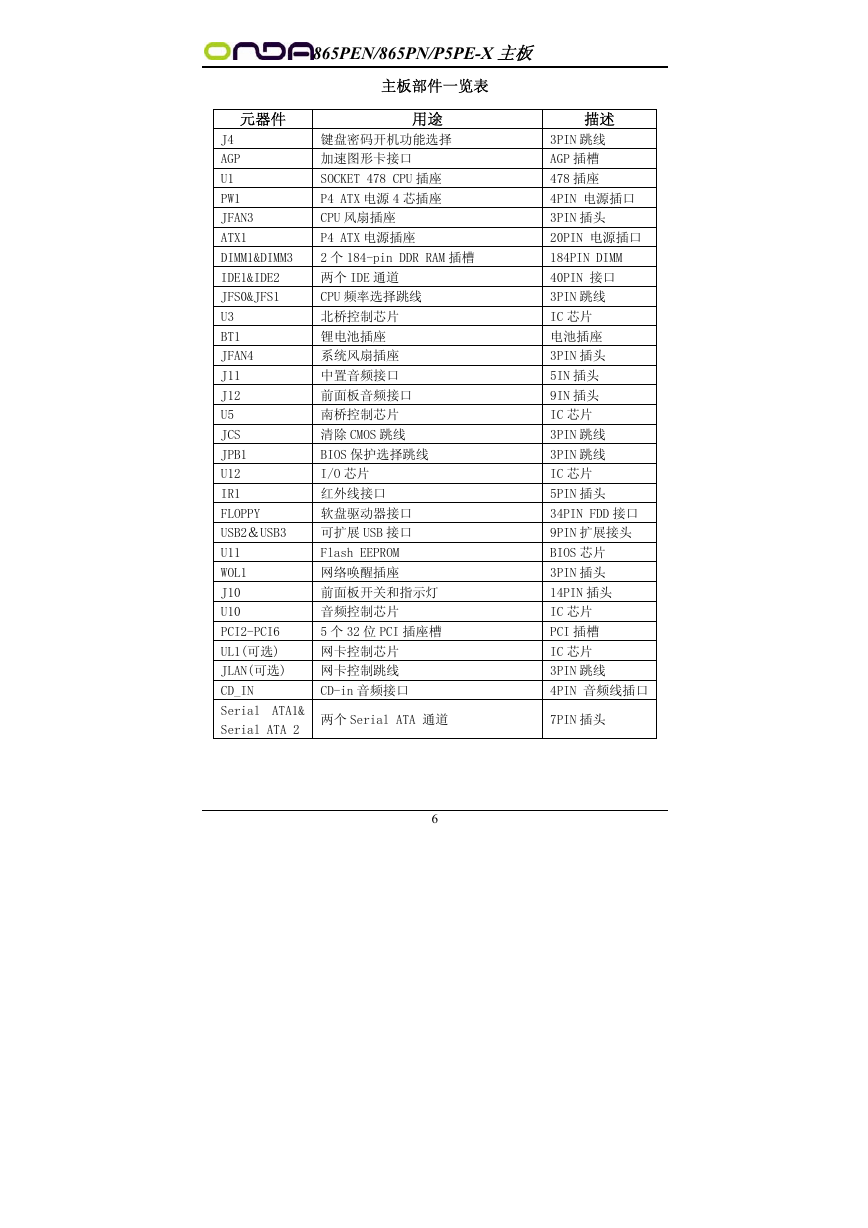

主板部件一览表
元器件
用途
J4
AGP
U1
PW1
JFAN3
ATX1
键盘密码开机功能选择
加速图形卡接口
SOCKET 478 CPU 插座
P4 ATX 电源 4 芯插座
CPU 风扇插座
P4 ATX 电源插座
DIMM1&DIMM3
2 个 184-pin DDR RAM 插槽
IDE1&IDE2
JFS0&JFS1
两个 IDE 通道
CPU 频率选择跳线
U3
BT1
JFAN4
J11
J12
U5
JCS
JPB1
U12
IR1
北桥控制芯片
锂电池插座
系统风扇插座
中置音频接口
前面板音频接口
南桥控制芯片
清除 CMOS 跳线
BIOS 保护选择跳线
I/O 芯片
红外线接口
FLOPPY
软盘驱动器接口
USB2&USB3
可扩展 USB 接口
U11
WOL1
J10
U10
PCI2-PCI6
UL1(可选)
Flash EEPROM
网络唤醒插座
前面板开关和指示灯
音频控制芯片
5 个 32 位 PCI 插座槽
网卡控制芯片
JLAN(可选)
网卡控制跳线
CD_IN
CD-in 音频接口
描述
3PIN 跳线
AGP 插槽
478 插座
4PIN 电源插口
3PIN 插头
20PIN 电源插口
184PIN DIMM
40PIN 接口
3PIN 跳线
IC 芯片
电池插座
3PIN 插头
5IN 插头
9IN 插头
IC 芯片
3PIN 跳线
3PIN 跳线
IC 芯片
5PIN 插头
34PIN FDD 接口
9PIN 扩展接头
BIOS 芯片
3PIN 插头
14PIN 插头
IC 芯片
PCI 插槽
IC 芯片
3PIN 跳线
4PIN 音频线插口
Serial ATA1&
Serial ATA 2
两个 Serial ATA 通道
7PIN 插头
6
865PEN/865PN/P5PE-X 主板

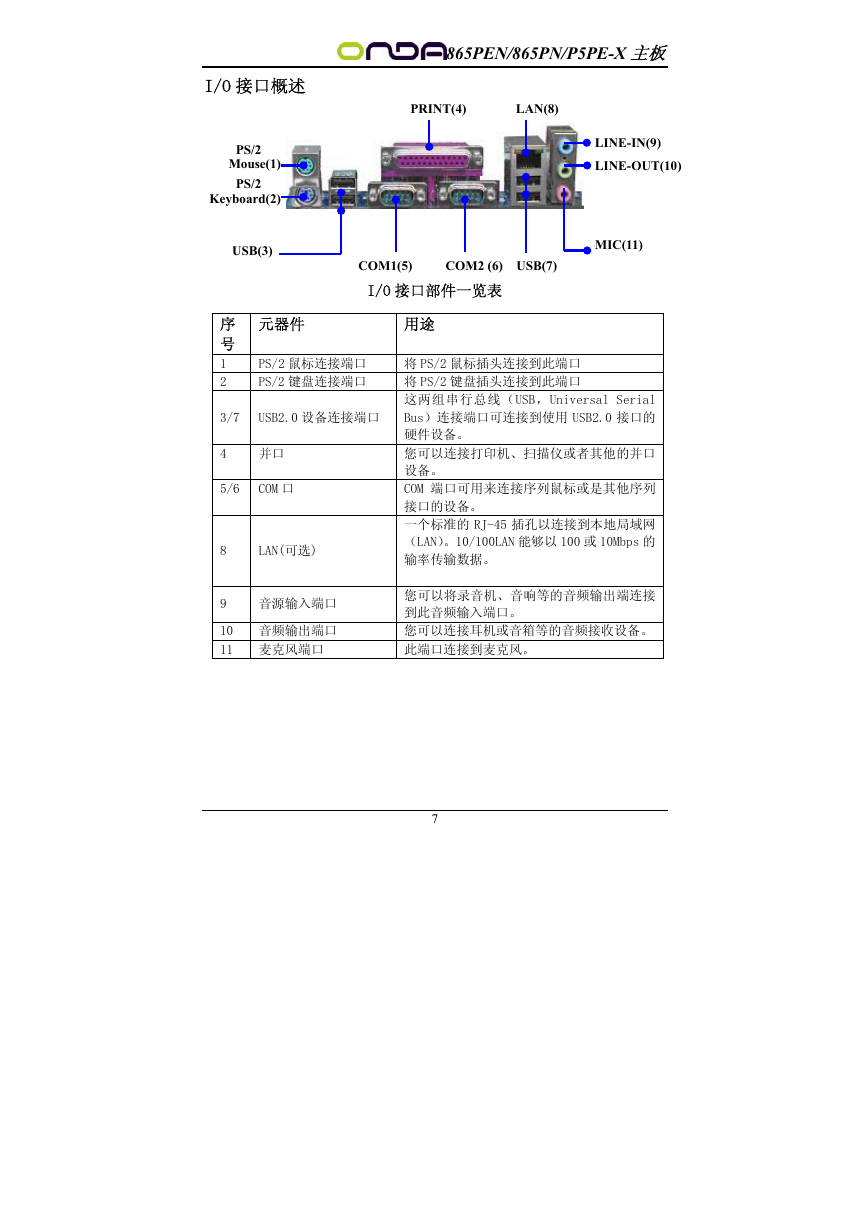

I/O 接口概述
PRINT(4)
LAN(8)
PS/2
Mouse(1)
PS/2
Keyboard(2)
USB(3)
LINE-IN(9)
LINE-OUT(10)
MIC(11)
COM1(5) COM2 (6) USB(7)
I/O 接口部件一览表
元器件
用途
将 PS/2 鼠标插头连接到此端口
将 PS/2 键盘插头连接到此端口
这两组串行总线(USB,Universal Serial
Bus)连接端口可连接到使用 USB2.0 接口的
硬件设备。
您可以连接打印机、扫描仪或者其他的并口
设备。
COM 端口可用来连接序列鼠标或是其他序列
接口的设备。
一个标准的 RJ-45 插孔以连接到本地局域网
(LAN)。10/100LAN 能够以 100 或 10Mbps 的
输率传输数据。
您可以将录音机、音响等的音频输出端连接
到此音频输入端口。
您可以连接耳机或音箱等的音频接收设备。
此端口连接到麦克风。
7
序
号
1
2
PS/2 鼠标连接端口
PS/2 键盘连接端口
3/7 USB2.0 设备连接端口
4 并口
5/6 COM 口
8
LAN(可选)
9 音源输入端口
10 音频输出端口
11 麦克风端口
865PEN/865PN/P5PE-X 主板

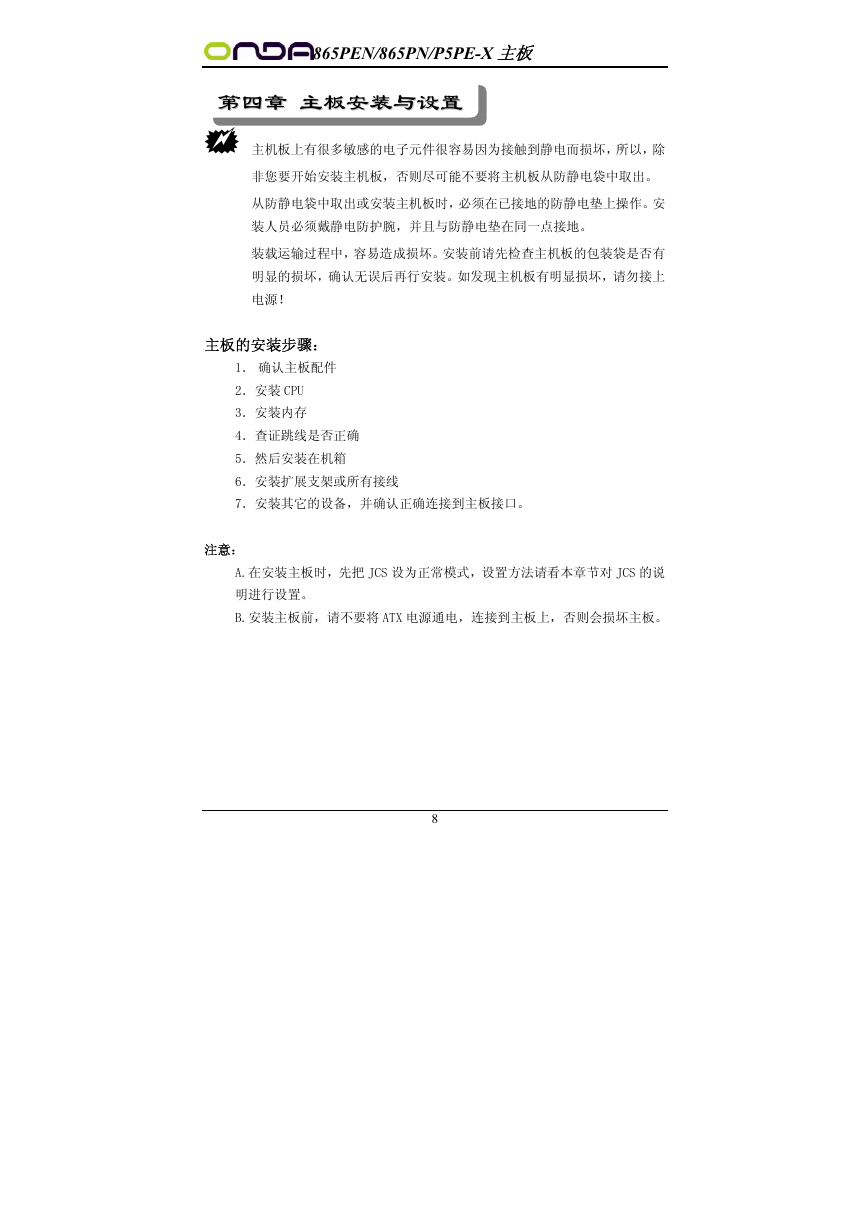

第第四四章章 主主板板安安装装与与设设置置
主机板上有很多敏感的电子元件很容易因为接触到静电而损坏,所以,除
非您要开始安装主机板,否则尽可能不要将主机板从防静电袋中取出。
从防静电袋中取出或安装主机板时,必须在已接地的防静电垫上操作。安
装人员必须戴静电防护腕,并且与防静电垫在同一点接地。
装载运输过程中,容易造成损坏。安装前请先检查主机板的包装袋是否有
明显的损坏,确认无误后再行安装。如发现主机板有明显损坏,请勿接上
电源!
主板的安装步骤:
1. 确认主板配件
2.安装 CPU
3.安装内存
4.查证跳线是否正确
5.然后安装在机箱
6.安装扩展支架或所有接线
7.安装其它的设备,并确认正确连接到主板接口。
注意:
A.在安装主板时,先把 JCS 设为正常模式,设置方法请看本章节对 JCS 的说
明进行设置。
B.安装主板前,请不要将 ATX 电源通电,连接到主板上,否则会损坏主板。
