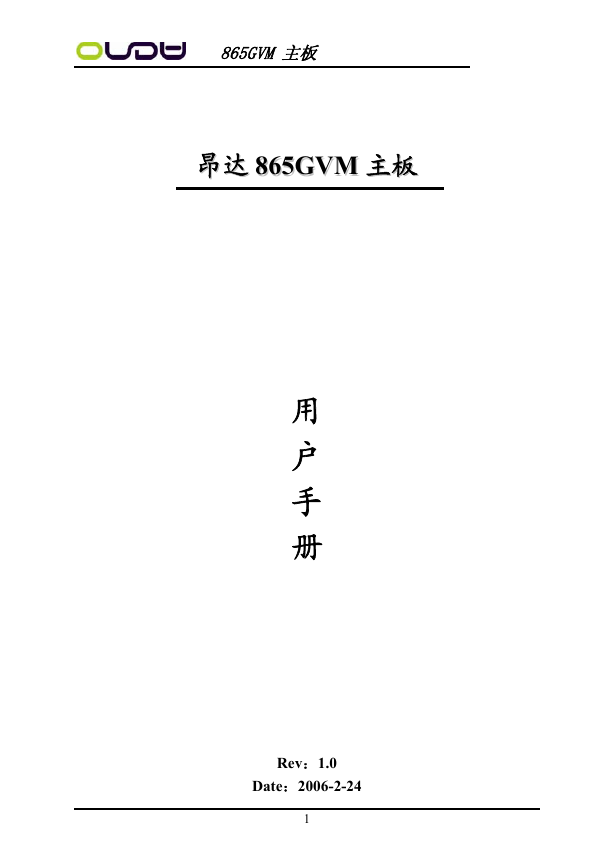

865GVM 主板昂昂达达 886655GGVVMM 主主板板用户手册 Rev：1.0 Date：2006-2-24 1

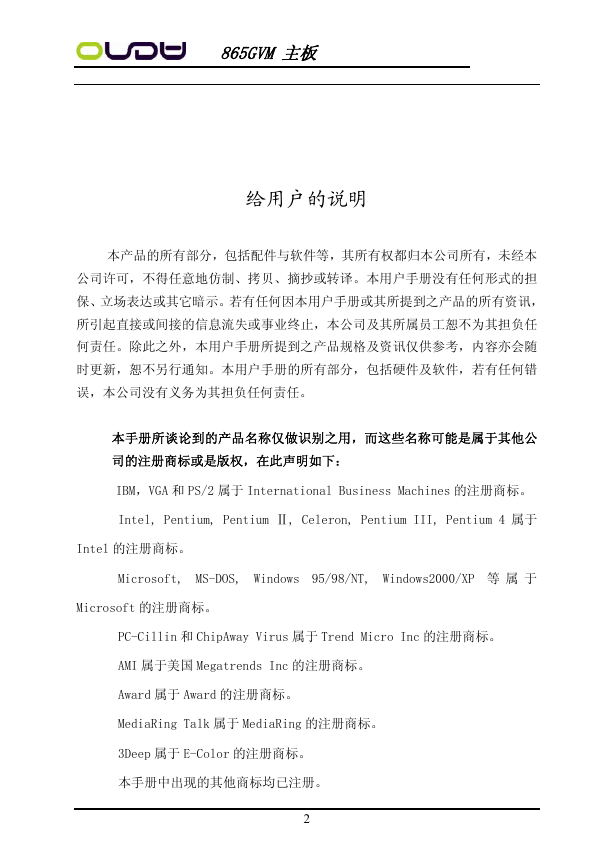

865GVM 主板给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 2

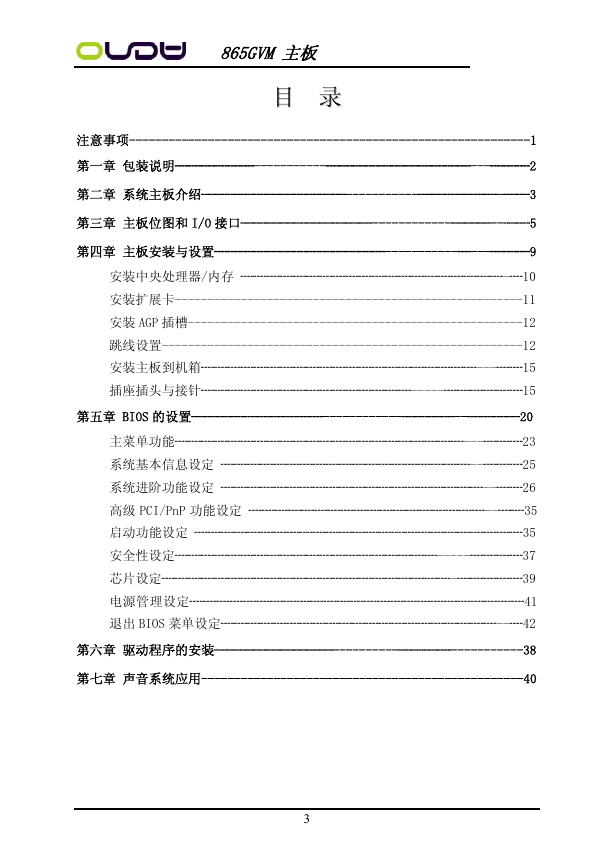

865GVM 主板目目录录注意事项-------------------------------------------------------------1 第一章包装说明┈┈┈┈┈┈-----------┈┈┈┈┈┈┈┈┈┈┈---┈┈┈2 第二章系统主板介绍┈┈┈┈┈┈┈┈┈┈┈-----------┈┈┈┈┈┈-┈┈3 第三章主板位图和 I/O 接口┈┈┈┈┈┈┈┈┈┈------------┈┈┈--┈┈5 第四章主板安装与设置┈┈┈┈┈┈┈┈┈┈┈┈┈-----------┈---┈┈┈9 安装中央处理器/内存 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-┈10 安装扩展卡-----------------------------------------------------11 安装 AGP 插槽---------------------------------------------------12 跳线设置-------------------------------------------------------12 安装主板到机箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈---┈┈15 插座插头与接针┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-----┈┈┈┈┈┈15 第五章 BIOS 的设置┈┈┈┈┈┈┈┈┈┈------------┈┈┈┈--┈┈┈┈20 主菜单功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈---┈┈┈23 系统基本信息设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈┈25 系统进阶功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈26 高级 PCI/PnP 功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈┈35 启动功能设定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 安全性设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-----┈┈┈┈37 芯片设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈-┈┈┈┈┈39 电源管理设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈41 退出 BIOS 菜单设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈--┈42 第六章驱动程序的安装┈┈┈┈┈┈┈┈┈----------┈┈┈┈-----------38 第七章声音系统应用-------------------------------------------------40 3

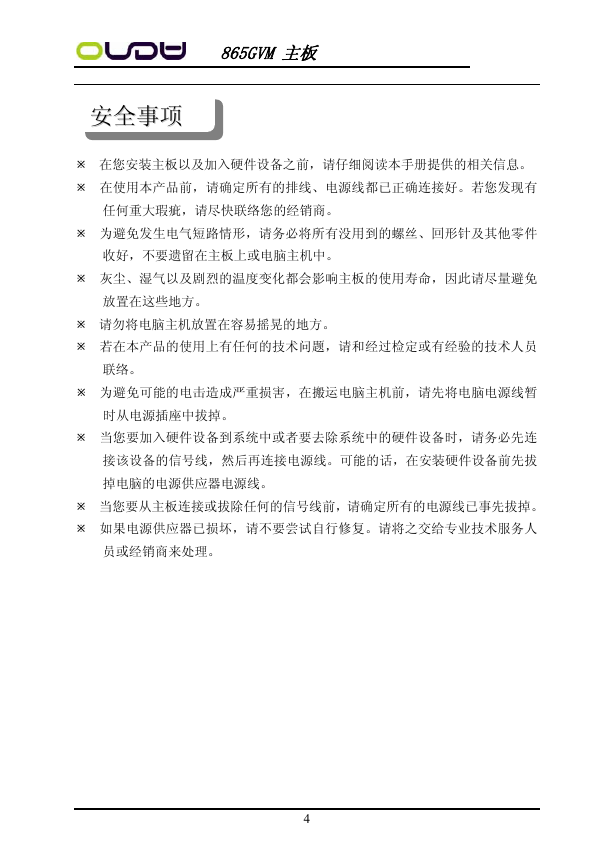

865GVM 主板安安全全事事项项在您安装主板以及加入硬件设备之前，请仔细阅读本手册提供的相关信息。在使用本产品前，请确定所有的排线、电源线都已正确连接好。若您发现有任何重大瑕疵，请尽快联络您的经销商。为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其他零件收好，不要遗留在主板上或电脑主机中。灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。请勿将电脑主机放置在容易摇晃的地方。若在本产品的使用上有任何的技术问题，请和经过检定或有经验的技术人员联络。为避免可能的电击造成严重损害，在搬运电脑主机前，请先将电脑电源线暂时从电源插座中拔掉。当您要加入硬件设备到系统中或者要去除系统中的硬件设备时，请务必先连接该设备的信号线，然后再连接电源线。可能的话，在安装硬件设备前先拔掉电脑的电源供应器电源线。当您要从主板连接或拔除任何的信号线前，请确定所有的电源线已事先拔掉。如果电源供应器已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。 4

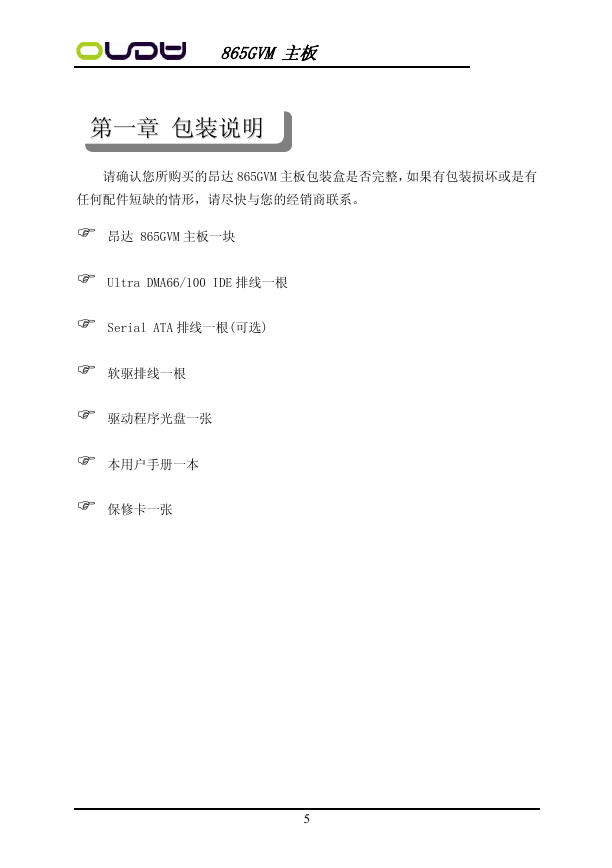

865GVM 主板第第一一章章包包装装说说明明请确认您所购买的昂达 865GVM 主板包装盒是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 865GVM 主板一块 Ultra DMA66/100 IDE 排线一根 Serial ATA 排线一根(可选) 软驱排线一根驱动程序光盘一张本用户手册一本保修卡一张 5

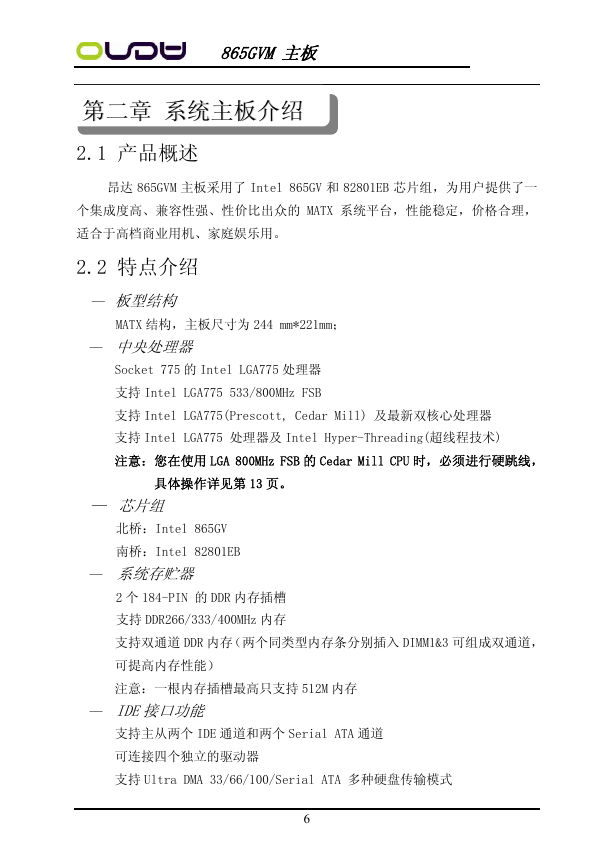

865GVM 主板第第二二章章系系统统主主板板介介绍绍 2.1 产品概述昂达 865GVM 主板采用了 Intel 865GV 和 82801EB 芯片组，为用户提供了一个集成度高、兼容性强、性价比出众的 MATX 系统平台，性能稳定，价格合理，适合于高档商业用机、家庭娱乐用。 2.2 特点介绍 — 板型结构 MATX 结构，主板尺寸为 244 mm*221mm； — 中央处理器 Socket 775 的 Intel LGA775 处理器支持 Intel LGA775 533/800MHz FSB 支持 Intel LGA775(Prescott, Cedar Mill) 及最新双核心处理器支持 Intel LGA775 处理器及 Intel Hyper-Threading(超线程技术) 注意：您在使用 LGA 800MHz FSB 的 Cedar Mill CPU 时，必须进行硬跳线，具体操作详见第 13 页。 — 芯片组北桥：Intel 865GV 南桥：Intel 82801EB — 系统存贮器 2 个 184-PIN 的 DDR 内存插槽支持 DDR266/333/400MHz 内存支持双通道 DDR 内存（两个同类型内存条分别插入 DIMM1&3 可组成双通道，可提高内存性能）注意：一根内存插槽最高只支持 512M 内存 — IDE接口功能支持主从两个 IDE 通道和两个 Serial ATA 通道可连接四个独立的驱动器支持 Ultra DMA 33/66/100/Serial ATA 多种硬盘传输模式 6

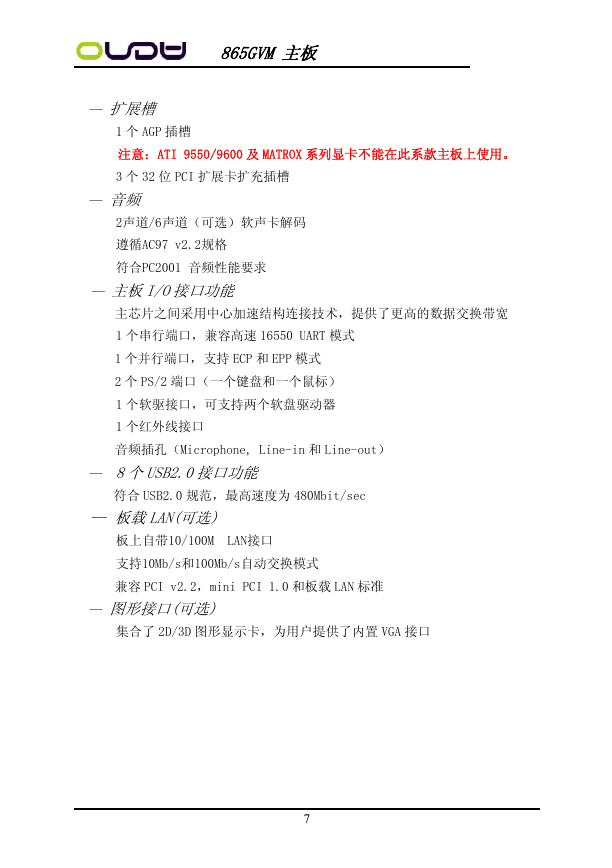

865GVM 主板 — 扩展槽 1 个 AGP 插槽注意：ATI 9550/9600 及 MATROX 系列显卡不能在此系款主板上使用。 3 个 32 位 PCI 扩展卡扩充插槽 — 音频 2声道/6声道（可选）软声卡解码遵循AC97 v2.2规格符合PC2001 音频性能要求 — 主板I/O接口功能主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽 1 个串行端口，兼容高速 16550 UART 模式 1 个并行端口，支持 ECP 和 EPP 模式 2 个 PS/2 端口（一个键盘和一个鼠标） 1 个软驱接口，可支持两个软盘驱动器 1 个红外线接口音频插孔（Microphone, Line-in 和 Line-out） — 8个USB2.0接口功能符合 USB2.0 规范，最高速度为 480Mbit/sec — 板载LAN(可选) 板上自带10/100M LAN接口支持10Mb/s和100Mb/s自动交换模式兼容 PCI v2.2，mini PCI 1.0 和板载 LAN 标准 — 图形接口(可选) 集合了 2D/3D 图形显示卡，为用户提供了内置 VGA 接口 7

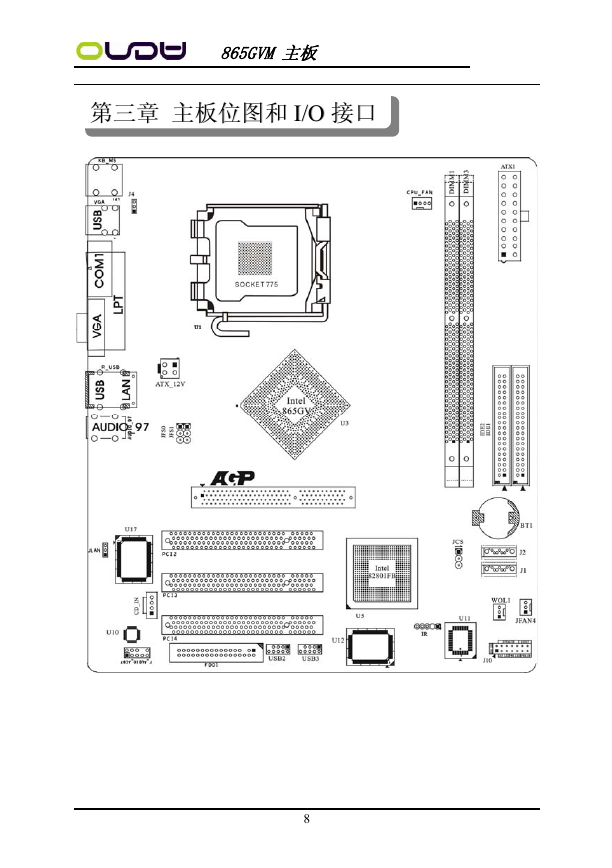

865GVM 主板第第三三章章主主板板位位图图和和 II//OO 接接口口 8
