华为畅玩8A 故障维修流程图 充电故障.pdf
返回目录

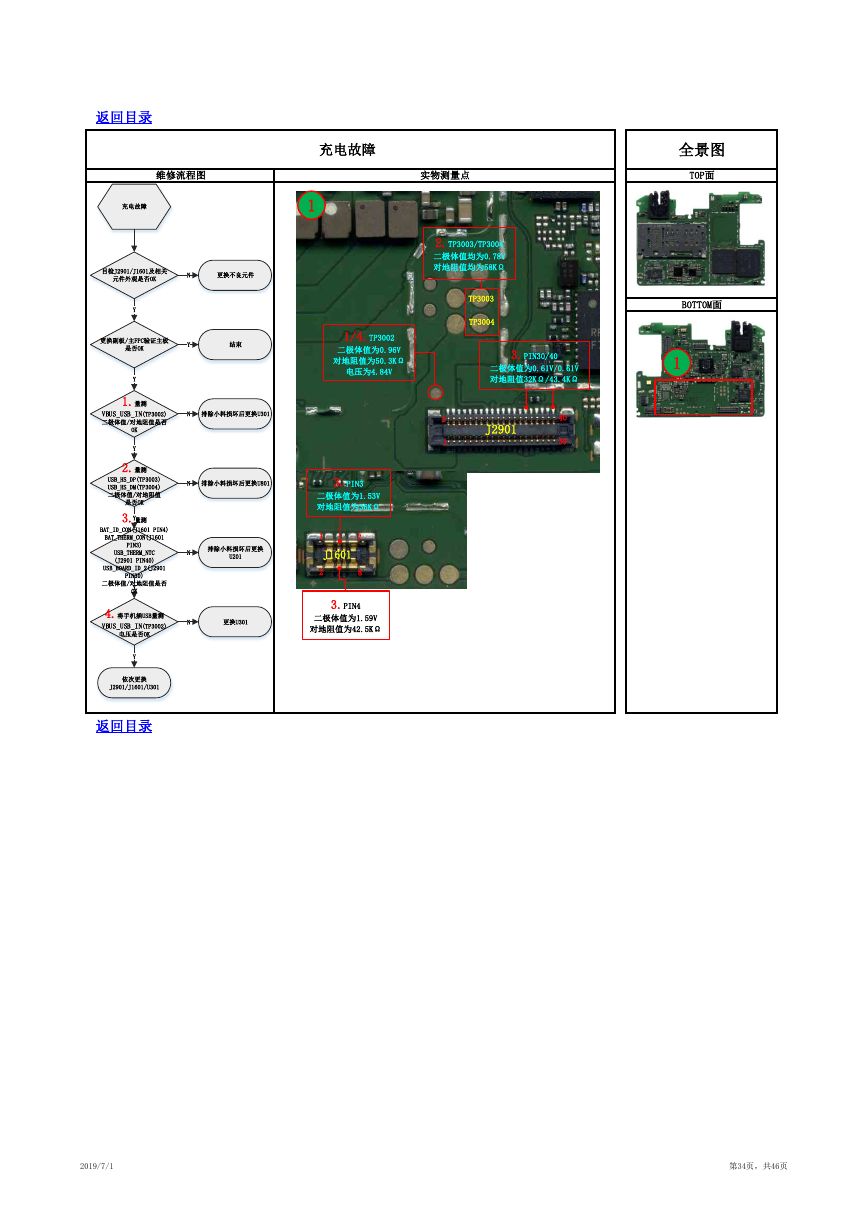

维修流程图
实物测量点
充电故障
1
2.TP3003/TP3004
二极体值均为0.78V
对地阻值均为58KΩ
TP3003
TP3004
1/4.TP3002
二极体值为0.96V
对地阻值为50.3KΩ
电压为4.84V
3.PIN30/40
二极体值为0.61V/0.61V
对地阻值32KΩ/43.4KΩ
2
1
J2901
40
39
3.PIN3
二极体值为1.53V
对地阻值为36KΩ
1
J1601
2
7
8
3.PIN4
二极体值为1.59V
对地阻值为42.5KΩ
返回目录
全景图
TOP面
BOTTOM面
1
2019/7/1
第34页,共46页
充电故障目检J2901/J1601及相关元件外观是否OK更换不良元件NY更换副板/主FPC验证主板是否OK结束Y1.量测VBUS_USB_IN(TP3002)二极体值/对地阻值是否OK排除小料损坏后更换U301YNY排除小料损坏后更换U801YN依次更换J2901/J1601/U301NY2.量测USB_HS_DP(TP3003)USB_HS_DM(TP3004)二极体值/对地阻值是否OK3.量测BAT_ID_CON(J1601 PIN4)BAT_THERM_CON(J1601 PIN3)USB_THERM_NTC(J2901 PIN40)USB_BOARD_ID_2(J2901 PIN30)二极体值/对地阻值是否OK4.将手机插USB量测VBUS_USB_IN(TP3002)电压是否OKYN排除小料损坏后更换U201更换U301
