如何使用本手册

投影机的显著特征

安全说明

本手册中的安全符号

使用注意事项

电源

安装和使用

配备更换镜头时的危害距离 (IEC 62471-5)

投影灯

遥控器电池

操作

关于安全使用

携带和安装

安装之前

搬运/装运投影机时的注意事项

安装注意事项

请勿在下列环境中使用投影机

请勿徒手接触镜头

在执行对焦调整 (37页) 前请尽量预热 30 分钟

安装时请与墙壁或其它障碍物保持足够距离

请留意冷凝水

在 2300 m 以上的海拔调整设置

使用安装于天花板的投影机

朝正确的方向安装

无线 LAN (Wi-Fi)

允许使用无线 LAN 的国家和地区

机型号

有关电波干扰的注意事项

开源软件

使用之前

随附配件

投影机部件名称和功能

正面视图

背面视图

底部视图

侧控制板

LED 指示灯

端子和接头

遥控器

部件名称和功能

安装遥控器电池

遥控器操作范围

使用选购的有线遥控器 (RS-RC05)

基本指南

投影步骤

第 1 步连接其他设备

第 2 步打开投影机

第 3 步选择输入信号

第 4 步调整影像

调整电脑的输出分辨率

对焦/调整图像大小

第 5 步选择影像质量 (影像模式)

影像模式

在 DICOM SIM 模式下投影影像

关闭投影机

便利的投影功能

便利功能

暂时关闭影像

定格画面

从菜单投影测试图案

指定节电设置

调整音量

静音

缩放影像局部

投影 USB 闪存盘上的影像

USB 文件浏览器介绍

选择进行投影的影像

控制全屏投影中的影像

以幻灯片形式播放 USB 闪存盘中存储的数据

并排投影两个影像

切换输入信号

安装指南

安装步骤

投影距离和影像大小之间的关系

安装 / 拆卸镜头组合

安装镜头组合

安装

桌面或地板安装 (低于屏幕)

调整周边对焦

使影像边缘对焦

重设调整

高安装、悬吊安装和后投影

连接步骤

连接其他设备

HDMI 连接

DVI-I 连接

DisplayPort 连接

模拟PC2 / COMPONENT 连接

LAN / HDBaseT 连接

音频输入/输出连接

插入投影机

连接网络

网络连接概述

连接方法

有线网络

无线网络

网络连接

配置电脑的网络设置

设置网络

错误通知邮件

从电脑控制投影机

调整影像

充满屏幕

选择屏幕高宽比

选择高宽比

高宽比与屏幕高宽比之间的关系

调整梯形失真

水平/垂直梯形失真校正

边角调整

使用测试图案调整

特别安排

同时从多台投影机投影 (边缘融合)

调整重叠区域

使重叠边缘不太明显

边角调整

使用免 PC 多投影

菜单指南

使用菜单

菜单配置

菜单介绍

输入设置

高宽比

自动 PC

输入信号选择

输入信号设置

输入电平

超白

色彩空间

逐行

幻灯片播放间隔

动画效果

免 PC 多投影

模式设置

布局图案设置

目标投影机设置

幻灯片间隔

动画效果

分屏

输入信号详情

影像调整

影像模式

创建配置文件

亮度

对比度

清晰度

伽玛

色彩调整

高级调整

环境光

随机噪声降噪

MPEG降噪

蚊式噪声降噪

动态伽玛

色彩标准

记忆色彩校正

6 轴色彩调整

伽玛精细调谐

投影灯控制

投影灯模式

重设

影像优先级

安装设置

位置锁定

影像翻转水平/垂直

屏幕高宽比

变焦

梯形失真

数码影像移位

专业设置

RGB对准

高海拔设置

镜头位移模式

边缘对焦

边缘融合

镜头 - 位置

屏幕色彩

测试图案

系统设置

用户屏幕设置

捕获标识

标识位置

无信号屏幕

空白时屏幕

启动投影机

屏幕上

菜单位置

菜单显示时间

向导

显示输入状态

NMPJ待机指南显示

分屏ID显示

投影灯警告显示

空气滤网警告显示

过热警告显示

遥控/侧控

哔音

按键重复

按键锁定

IR接收器设置

遥控频道

[INPUT A-C]按钮设置

[Fn] 按钮设置

音频输入端子选择

HDBaseT信号质量

Extron XTP

串行通信

电源设置

待机电源设置

电源管理模式

电源管理时间

直接开机

减少运动模糊

语言

其它设置

密码设置

注册密码

日期和时间设置

日程

详细日程设置

恢复伽玛

投影灯计时器

空气滤网计时器

功率计

固件

出厂设置

网络设置

网络设置锁

网络密码设置

注册网络密码

网络 (有线/无线)

详细设置 (有线)

详细设置 (无线)

PJLink

AMX Device Discovery

Crestron RoomView

信息

查看投影机信息

投影机网络屏幕菜单

维护 / 产品规格 / 故障排除

维护

清洁投影机

清洁空气滤网

更换空气滤网

更换投影灯

更换用的投影灯

更换投影灯步骤

产品规格

支持的信号类型

投影机

遥控器

各镜头组合 (选购件) 的规格

外部视图

模拟PC2 / COMPONENT 端子

维修端口 (CONTROL)

故障排除

LED 指示灯详细说明

故障现象和解决方法

无法打开投影机

无法从投影机投影影像

没有声音

投影的影像模糊不清

无法准确投影影像

投影机电源关闭

投影机无法加入网络

无法操作遥控器

索引

数字

选件

电子投影机使用说明书在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅 ( 保留备用 )。请在充分理解内容的基础上，正确使用。基本指南安装指南菜单指南安全说明使用之前投影步骤便利的投影功能安装步骤连接步骤调整影像特别安排使用菜单菜单配置菜单介绍维护产品规格故障排除 CHI

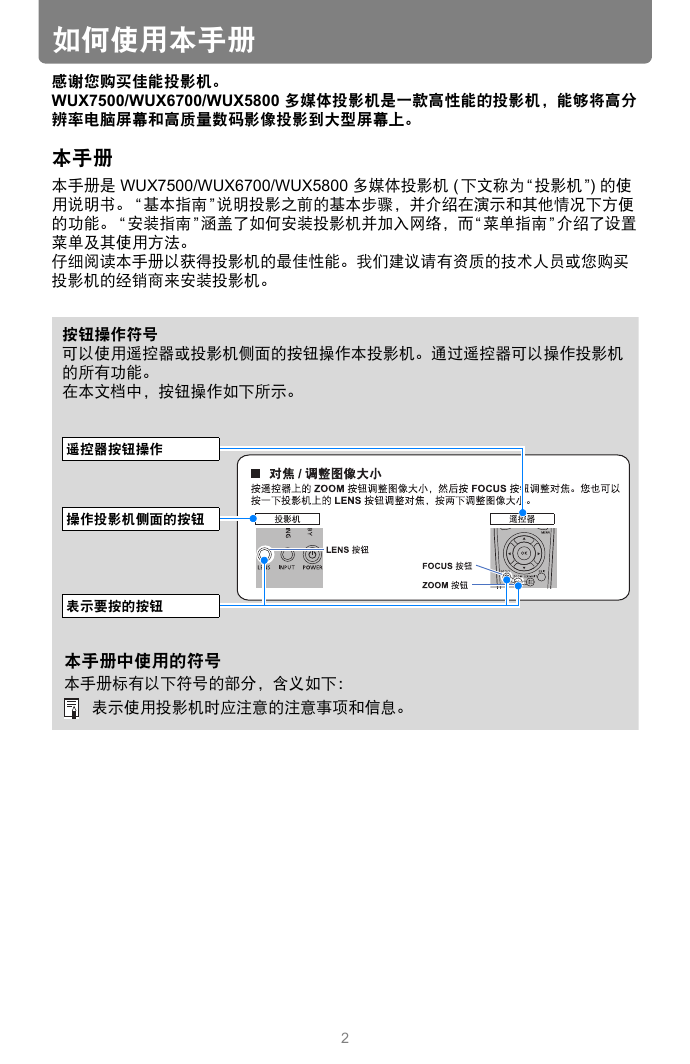

如何使用本手册感谢您购买佳能投影机。 WUX7500/WUX6700/WUX5800 多媒体投影机是一款高性能的投影机，能够将高分辨率电脑屏幕和高质量数码影像投影到大型屏幕上。本手册本手册是 WUX7500/WUX6700/WUX5800 多媒体投影机 ( 下文称为“ 投影机”) 的使用说明书。 “ 基本指南” 说明投影之前的基本步骤，并介绍在演示和其他情况下方便的功能。 “ 安装指南” 涵盖了如何安装投影机并加入网络，而“ 菜单指南” 介绍了设置菜单及其使用方法。仔细阅读本手册以获得投影机的最佳性能。我们建议请有资质的技术人员或您购买投影机的经销商来安装投影机。按钮操作符号可以使用遥控器或投影机侧面的按钮操作本投影机。通过遥控器可以操作投影机的所有功能。在本文档中，按钮操作如下所示。遥控器按钮操作操作投影机侧面的按钮表示要按的按钮本手册中使用的符号本手册标有以下符号的部分，含义如下：表示使用投影机时应注意的注意事项和信息。 2

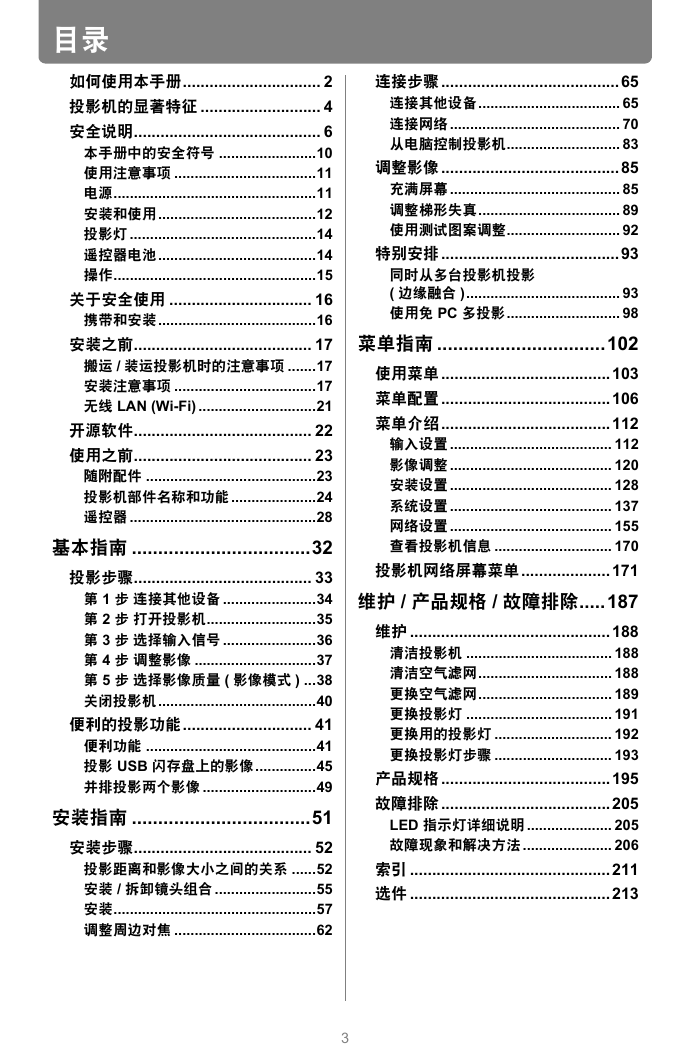

目录如何使用本手册............................... 2 投影机的显著特征 ........................... 4 安全说明.......................................... 6 本手册中的安全符号 ........................10 使用注意事项 ...................................11 电源..................................................11 安装和使用.......................................12 投影灯 ..............................................14 遥控器电池.......................................14 操作..................................................15 关于安全使用 ................................ 16 携带和安装.......................................16 安装之前........................................ 17 搬运 / 装运投影机时的注意事项 .......17 安装注意事项 ...................................17 无线 LAN (Wi-Fi) .............................21 开源软件........................................ 22 使用之前........................................ 23 随附配件 ..........................................23 投影机部件名称和功能.....................24 遥控器 ..............................................28 基本指南 ..................................32 投影步骤........................................ 33 第 1 步连接其他设备 .......................34 第 2 步打开投影机...........................35 第 3 步选择输入信号 .......................36 第 4 步调整影像 ..............................37 第 5 步选择影像质量 ( 影像模式 ) ...38 关闭投影机.......................................40 便利的投影功能............................. 41 便利功能 ..........................................41 投影 USB 闪存盘上的影像...............45 并排投影两个影像 ............................49 安装指南 ..................................51 安装步骤........................................ 52 投影距离和影像大小之间的关系 ......52 安装 / 拆卸镜头组合 .........................55 安装..................................................57 调整周边对焦 ...................................62 连接步骤........................................65 连接其他设备................................... 65 连接网络.......................................... 70 从电脑控制投影机............................ 83 调整影像........................................85 充满屏幕.......................................... 85 调整梯形失真................................... 89 使用测试图案调整............................ 92 特别安排........................................93 同时从多台投影机投影 ( 边缘融合 )...................................... 93 使用免 PC 多投影............................ 98 菜单指南 ................................102 使用菜单......................................103 菜单配置......................................106 菜单介绍......................................112 输入设置........................................ 112 影像调整........................................ 120 安装设置........................................ 128 系统设置........................................ 137 网络设置........................................ 155 查看投影机信息 ............................. 170 投影机网络屏幕菜单....................171 维护 / 产品规格 / 故障排除.....187 维护 .............................................188 清洁投影机 .................................... 188 清洁空气滤网................................. 188 更换空气滤网................................. 189 更换投影灯 .................................... 191 更换用的投影灯 ............................. 192 更换投影灯步骤 ............................. 193 产品规格......................................195 故障排除......................................205 LED 指示灯详细说明..................... 205 故障现象和解决方法...................... 206 索引 .............................................211 选件 .............................................213 3

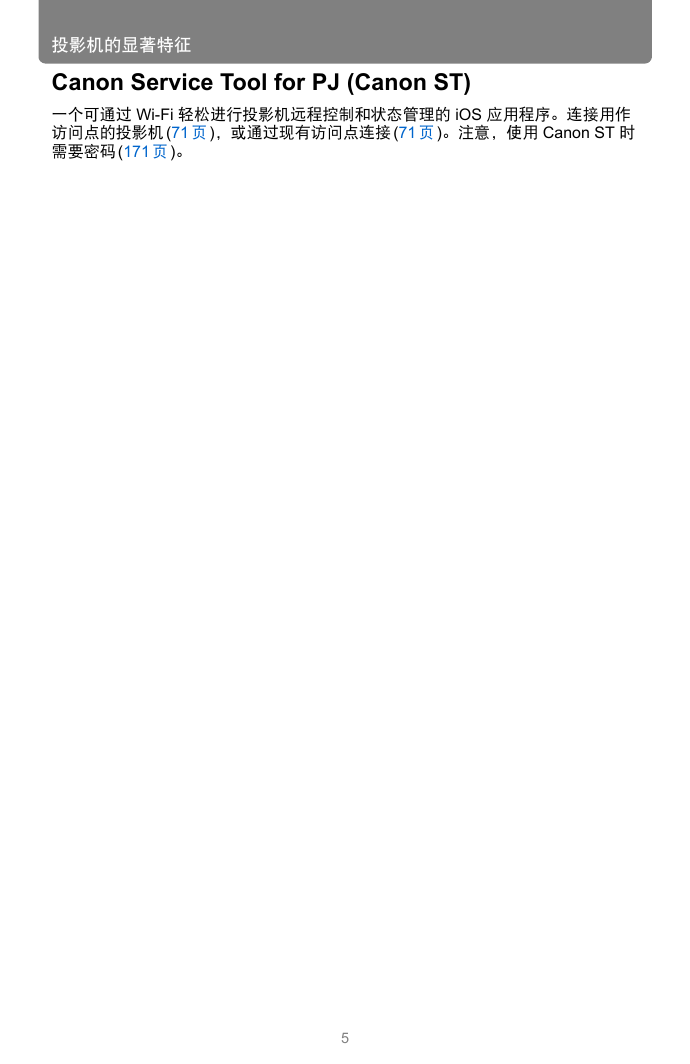

投影机的显著特征高分辨率 LCOS 投影由于采用了高分辨率反射式硅基液晶 (LCOS) 板，投影分辨率达到 1920×1200 (WUXGA)。周边对焦调整可对屏幕边缘调整影像对焦，因而可用于穹幕投影。 HDBaseT 输入投影机支持下一代连接标准 HDBaseT。 HDBaseT 提供了传输高质量视频和音频信号的便利连接方式，可通过一根 LAN 连接线实现等同于 HDMI 的信号质量，传输距离长达 100 m。镜头移位通过镜头移位，可以通过电控方式上下左右调整投影的影像位置，这样可以更灵活地安放投影机。电控变焦和对焦调整使用电控变焦和对焦调整高效完成安装设置。有全范围镜头组合可供选择根据投影距离或用途选择最佳的镜头组合。超赞的视频观看体验减少运动模糊的改进使得观看视频投影更具享受。安排根据您的安排自动化投影机任务。打开或关闭投影机、切换输入信号，等等。边缘融合将多个投影机中的影像的重叠边缘融合在一起，使整个影像显得更加紧密无间。网络多点投影 (NMPJ) 通过网络连接投影多台电脑中的影像。 Wi-Fi 连接除了有线 LAN 连接外，本投影机还支持 Wi-Fi。在投影机访问点 (PJ AP) 模式下，投影机最多可连接五台电脑，而无需使用无线访问点。 4

投影机的显著特征 Canon Service Tool for PJ (Canon ST) 一个可通过 Wi-Fi 轻松进行投影机远程控制和状态管理的 iOS 应用程序。连接用作访问点的投影机(71 页)，或通过现有访问点连接(71 页 )。注意，使用 Canon ST 时需要密码(171 页)。 5

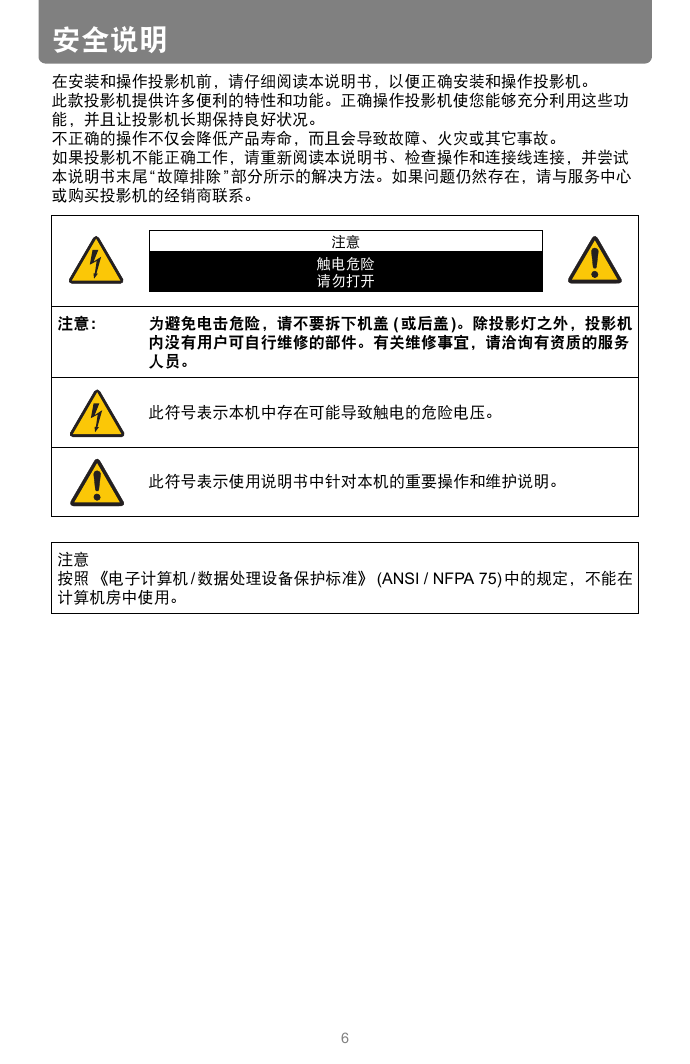

安全说明在安装和操作投影机前，请仔细阅读本说明书，以便正确安装和操作投影机。此款投影机提供许多便利的特性和功能。正确操作投影机使您能够充分利用这些功能，并且让投影机长期保持良好状况。不正确的操作不仅会降低产品寿命，而且会导致故障、火灾或其它事故。如果投影机不能正确工作，请重新阅读本说明书、检查操作和连接线连接，并尝试本说明书末尾“ 故障排除” 部分所示的解决方法。如果问题仍然存在，请与服务中心或购买投影机的经销商联系。注意触电危险请勿打开注意：为避免电击危险，请不要拆下机盖 ( 或后盖)。除投影灯之外，投影机内没有用户可自行维修的部件。有关维修事宜，请洽询有资质的服务人员。此符号表示本机中存在可能导致触电的危险电压。此符号表示使用说明书中针对本机的重要操作和维护说明。注意按照《电子计算机/ 数据处理设备保护标准》 (ANSI / NFPA 75) 中的规定，不能在计算机房中使用。 6

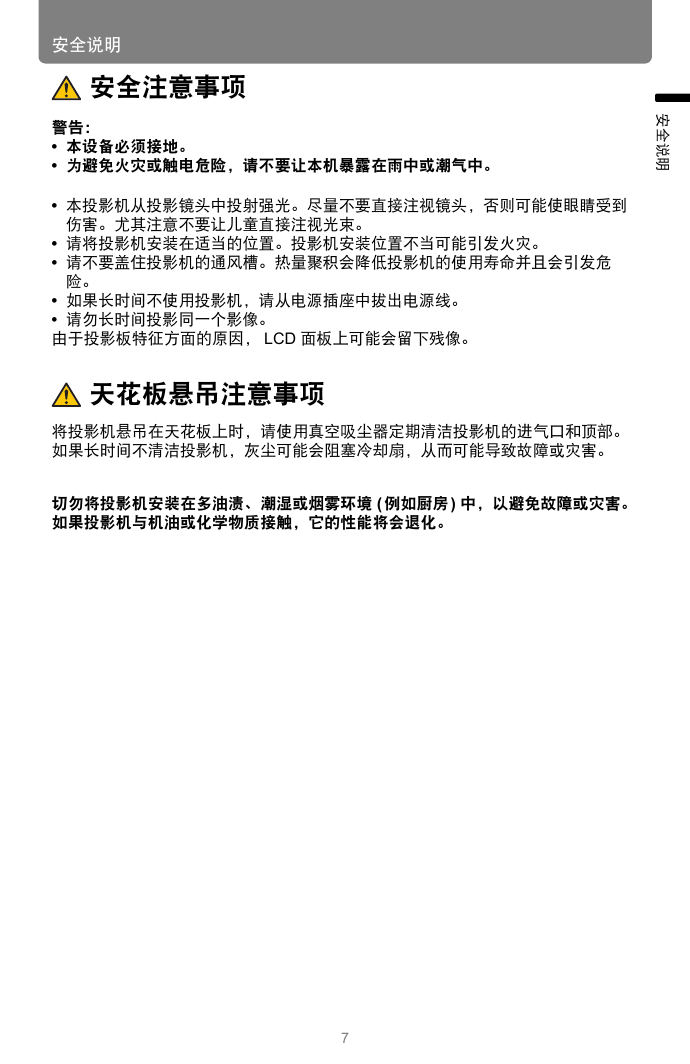

安全说明安全注意事项警告： • 本设备必须接地。 • 为避免火灾或触电危险，请不要让本机暴露在雨中或潮气中。安全说明 • 本投影机从投影镜头中投射强光。尽量不要直接注视镜头，否则可能使眼睛受到伤害。尤其注意不要让儿童直接注视光束。 • 请将投影机安装在适当的位置。投影机安装位置不当可能引发火灾。 • 请不要盖住投影机的通风槽。热量聚积会降低投影机的使用寿命并且会引发危险。 • 如果长时间不使用投影机，请从电源插座中拔出电源线。 • 请勿长时间投影同一个影像。由于投影板特征方面的原因， LCD 面板上可能会留下残像。天花板悬吊注意事项将投影机悬吊在天花板上时，请使用真空吸尘器定期清洁投影机的进气口和顶部。如果长时间不清洁投影机，灰尘可能会阻塞冷却扇，从而可能导致故障或灾害。切勿将投影机安装在多油渍、潮湿或烟雾环境 ( 例如厨房) 中，以避免故障或灾害。如果投影机与机油或化学物质接触，它的性能将会退化。 7

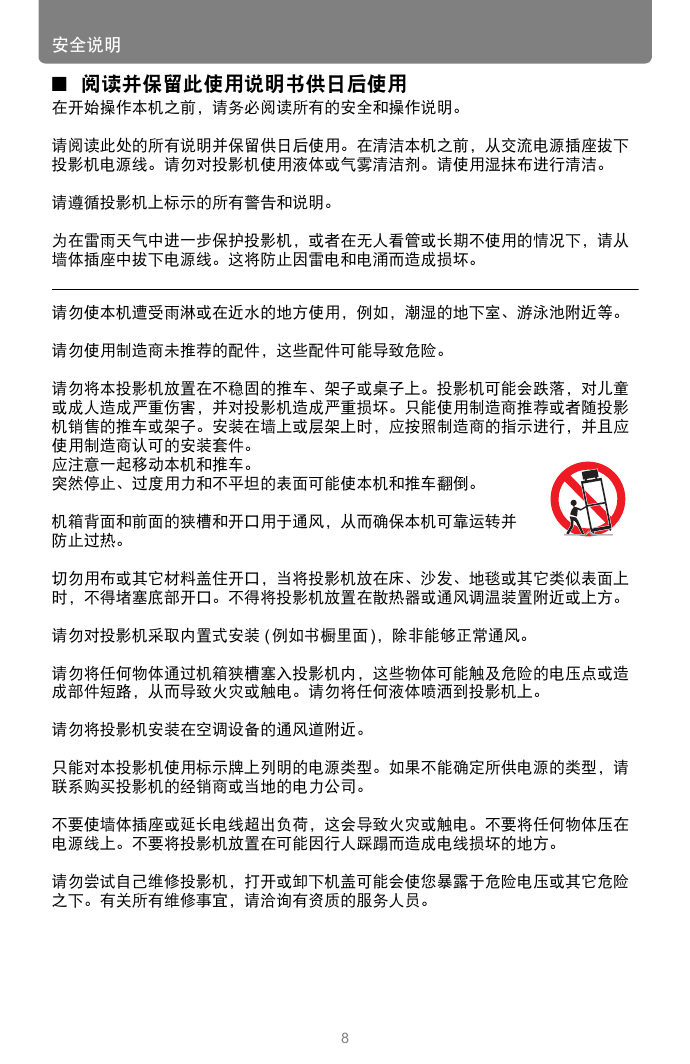

安全说明 ■ 阅读并保留此使用说明书供日后使用在开始操作本机之前，请务必阅读所有的安全和操作说明。请阅读此处的所有说明并保留供日后使用。在清洁本机之前，从交流电源插座拔下投影机电源线。请勿对投影机使用液体或气雾清洁剂。请使用湿抹布进行清洁。请遵循投影机上标示的所有警告和说明。为在雷雨天气中进一步保护投影机，或者在无人看管或长期不使用的情况下，请从墙体插座中拔下电源线。这将防止因雷电和电涌而造成损坏。请勿使本机遭受雨淋或在近水的地方使用，例如，潮湿的地下室、游泳池附近等。请勿使用制造商未推荐的配件，这些配件可能导致危险。请勿将本投影机放置在不稳固的推车、架子或桌子上。投影机可能会跌落，对儿童或成人造成严重伤害，并对投影机造成严重损坏。只能使用制造商推荐或者随投影机销售的推车或架子。安装在墙上或层架上时，应按照制造商的指示进行，并且应使用制造商认可的安装套件。应注意一起移动本机和推车。突然停止、过度用力和不平坦的表面可能使本机和推车翻倒。机箱背面和前面的狭槽和开口用于通风，从而确保本机可靠运转并防止过热。切勿用布或其它材料盖住开口，当将投影机放在床、沙发、地毯或其它类似表面上时，不得堵塞底部开口。不得将投影机放置在散热器或通风调温装置附近或上方。请勿对投影机采取内置式安装 ( 例如书橱里面)，除非能够正常通风。请勿将任何物体通过机箱狭槽塞入投影机内，这些物体可能触及危险的电压点或造成部件短路，从而导致火灾或触电。请勿将任何液体喷洒到投影机上。请勿将投影机安装在空调设备的通风道附近。只能对本投影机使用标示牌上列明的电源类型。如果不能确定所供电源的类型，请联系购买投影机的经销商或当地的电力公司。不要使墙体插座或延长电线超出负荷，这会导致火灾或触电。不要将任何物体压在电源线上。不要将投影机放置在可能因行人踩蹋而造成电线损坏的地方。请勿尝试自己维修投影机，打开或卸下机盖可能会使您暴露于危险电压或其它危险之下。有关所有维修事宜，请洽询有资质的服务人员。 8
