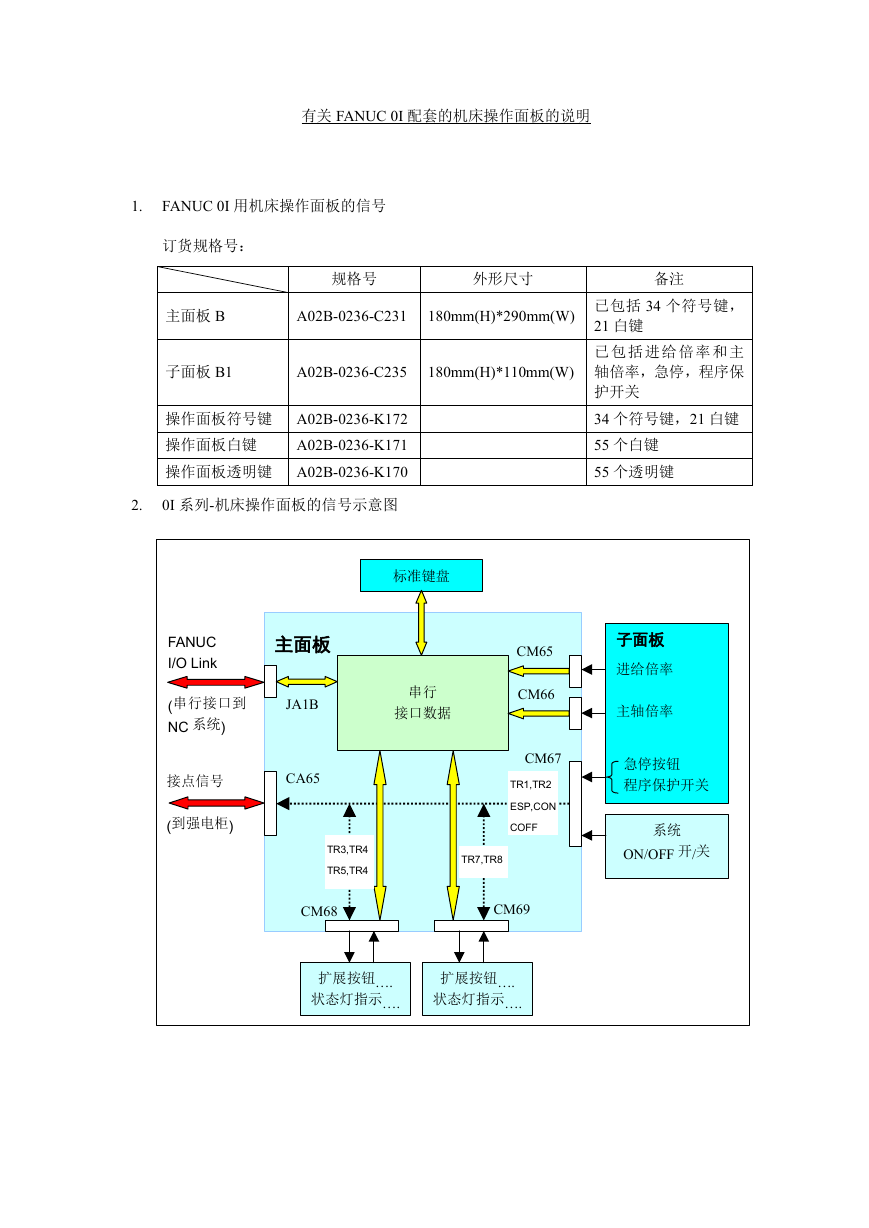

    有关 FANUC 0I 配套的机床操作面板的说明 1. FANUC 0I 用机床操作面板的信号 订货规格号： 规格号 外形尺寸 备注 主面板 B A02B-0236-C231 180mm(H)*290mm(W) 已包括 34 个符号键， 子面板 B1 A02B-0236-C235 180mm(H)*110mm(W) 操作面板符号键 A02B-0236-K172 A02B-0236-K171 操作面板白键 操作面板透明键 A02B-0236-K170 2. 0I 系列-机床操作面板的信号示意图 21 白键 已 包 括 进 给 倍 率 和 主 轴倍率，急停，程序保 护开关 34 个符号键，21 白键 55 个白键 55 个透明键 FANUC I/O Link 主面板 (串行接口到 NC 系统) JA1B 接点信号 CA65 (到强电柜) 标准键盘 串行 接口数据 CM65 CM66 CM67 TR1,TR2 ESP,CON COFF TR3,TR4 TR5,TR4 CM68 TR7,TR8 CM69 扩展按钮…. 状态灯指示…. 扩展按钮…. 状态灯指示…. 子面板 进给倍率 主轴倍率 急停按钮 程序保护开关 系统 ON/OFF 开/关

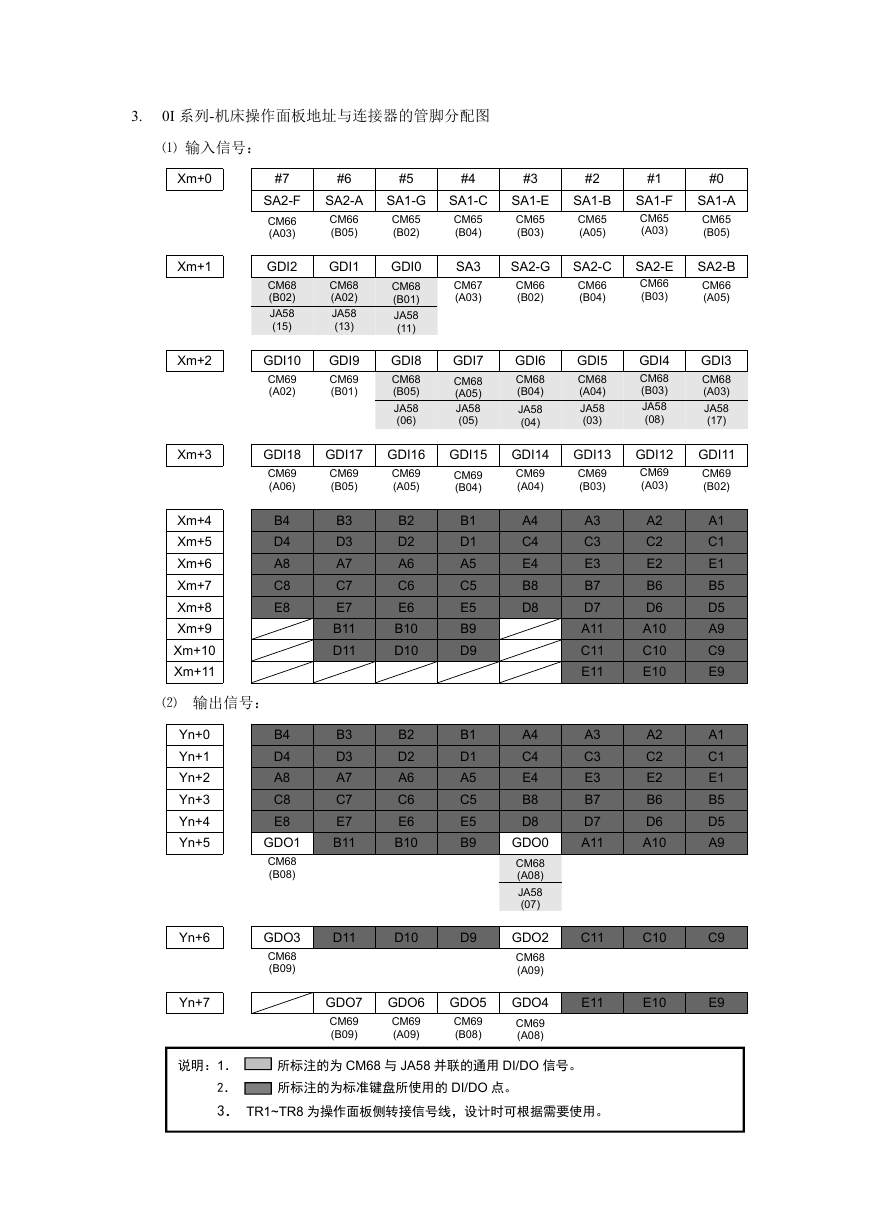

    3. 0I 系列-机床操作面板地址与连接器的管脚分配图 ⑴ 输入信号： #7 SA2-F CM66 (A03) GDI2 CM68 (B02) JA58 (15) GDI10 CM69 (A02) #6 SA2-A CM66 (B05) #5 SA1-G CM65 (B02) GDI1 CM68 (A02) JA58 (13) GDI9 CM69 (B01) GDI0 CM68 (B01) JA58 (11) GDI8 CM68 (B05) JA58 (06) GDI18 CM69 (A06) GDI17 CM69 (B05) GDI16 CM69 (A05) #4 SA1-C CM65 (B04) SA3 CM67 (A03) GDI7 CM68 (A05) JA58 (05) GDI15 CM69 (B04) #3 SA1-E CM65 (B03) SA2-G CM66 (B02) GDI6 CM68 (B04) JA58 (04) #2 SA1-B CM65 (A05) SA2-C CM66 (B04) GDI5 CM68 (A04) JA58 (03) #1 SA1-F CM65 (A03) SA2-E CM66 (B03) GDI4 CM68 (B03) JA58 (08) GDI14 CM69 (A04) GDI13 CM69 (B03) GDI12 CM69 (A03) #0 SA1-A CM65 (B05) SA2-B CM66 (A05) GDI3 CM68 (A03) JA58 (17) GDI11 CM69 (B02) A1 C1 E1 B5 D5 A9 C9 E9 A1 C1 E1 B5 D5 A9 A3 C3 E3 B7 D7 A11 C11 E11 A3 C3 E3 B7 D7 A11 A2 C2 E2 B6 D6 A10 C10 E10 A2 C2 E2 B6 D6 A10 C11 C10 C9 E11 E10 E9 Xm+0 Xm+1 Xm+2 Xm+3 Xm+4 Xm+5 Xm+6 Xm+7 Xm+8 Xm+9 Xm+10 Xm+11 Yn+0 Yn+1 Yn+2 Yn+3 Yn+4 Yn+5 Yn+6 Yn+7 ⑵ 输出信号： B4 D4 A8 C8 E8 B4 D4 A8 C8 E8 GDO1 CM68 (B08) GDO3 CM68 (B09) B3 D3 A7 C7 E7 B11 D11 B3 D3 A7 C7 E7 B11 B2 D2 A6 C6 E6 B10 D10 B2 D2 A6 C6 E6 B10 B1 D1 A5 C5 E5 B9 D9 B1 D1 A5 C5 E5 B9 D11 D10 D9 GDO7 CM69 (B09) GDO6 CM69 (A09) GDO5 CM69 (B08) A4 C4 E4 B8 D8 A4 C4 E4 B8 D8 GDO0 CM68 (A08) JA58 (07) GDO2 CM68 (A09) GDO4 CM69 (A08) 说明：1． 2． 3． TR1~TR8 为操作面板侧转接信号线，设计时可根据需要使用。 所标注的为 CM68 与 JA58 并联的通用 DI/DO 信号。 所标注的为标准键盘所使用的 DI/DO 点。

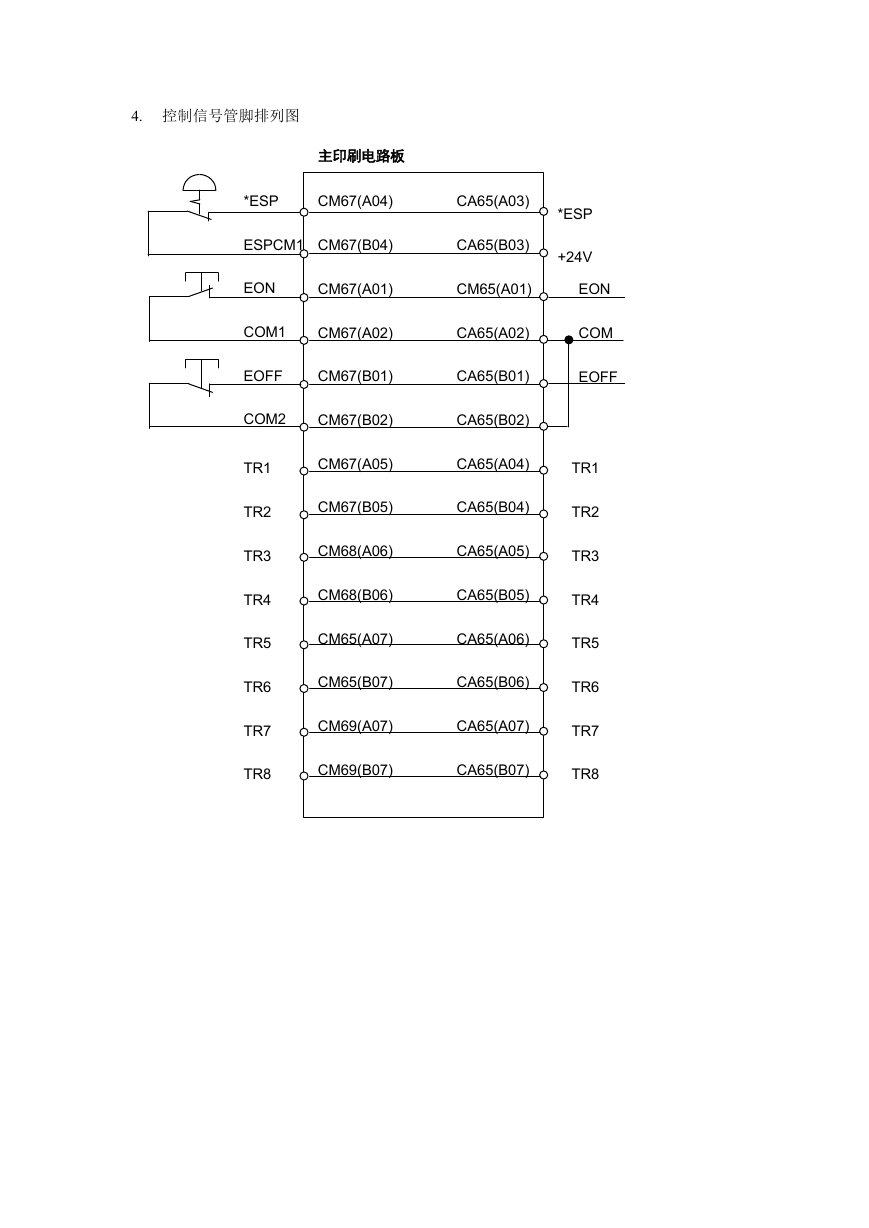

    4. 控制信号管脚排列图 主印刷电路板 *ESP CM67(A04) CA65(A03) ESPCM1 CM67(B04) CA65(B03) EON CM67(A01) CM65(A01) COM1 CM67(A02) CA65(A02) *ESP +24V EON COM EOFF CM67(B01) CA65(B01) EOFF COM2 CM67(B02) CA65(B02) TR1 TR2 TR3 TR4 TR5 TR6 TR7 TR8 CM67(A05) CA65(A04) CM67(B05) CA65(B04) CM68(A06) CA65(A05) CM68(B06) CA65(B05) CM65(A07) CA65(A06) CM65(B07) CA65(B06) CM69(A07) CA65(A07) CM69(B07) CA65(B07) TR1 TR2 TR3 TR4 TR5 TR6 TR7 TR8

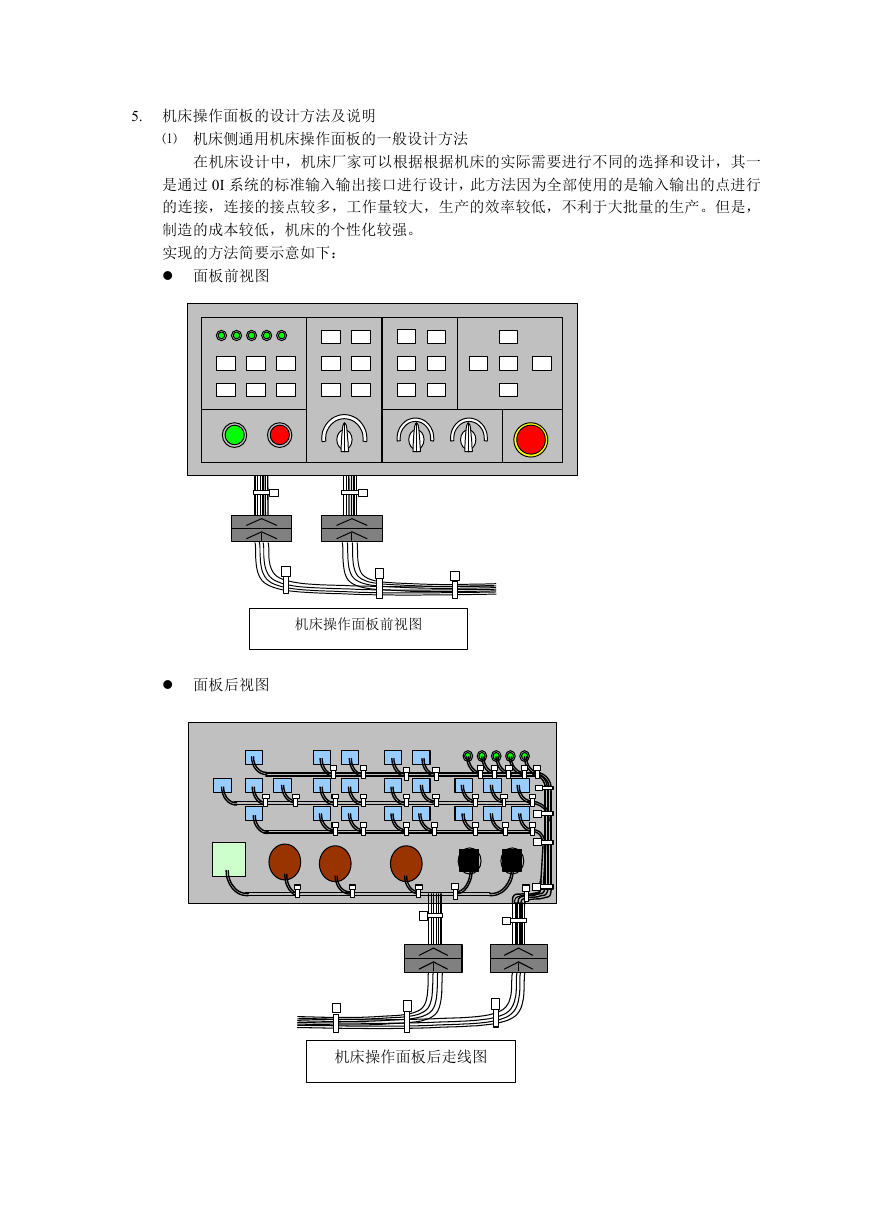

    5. 机床操作面板的设计方法及说明 ⑴ 机床侧通用机床操作面板的一般设计方法 在机床设计中，机床厂家可以根据根据机床的实际需要进行不同的选择和设计，其一 是通过 0I 系统的标准输入输出接口进行设计，此方法因为全部使用的是输入输出的点进行 的连接，连接的接点较多，工作量较大，生产的效率较低，不利于大批量的生产。但是， 制造的成本较低，机床的个性化较强。 实现的方法简要示意如下：  面板前视图 机床操作面板前视图  面板后视图 机床操作面板后走线图

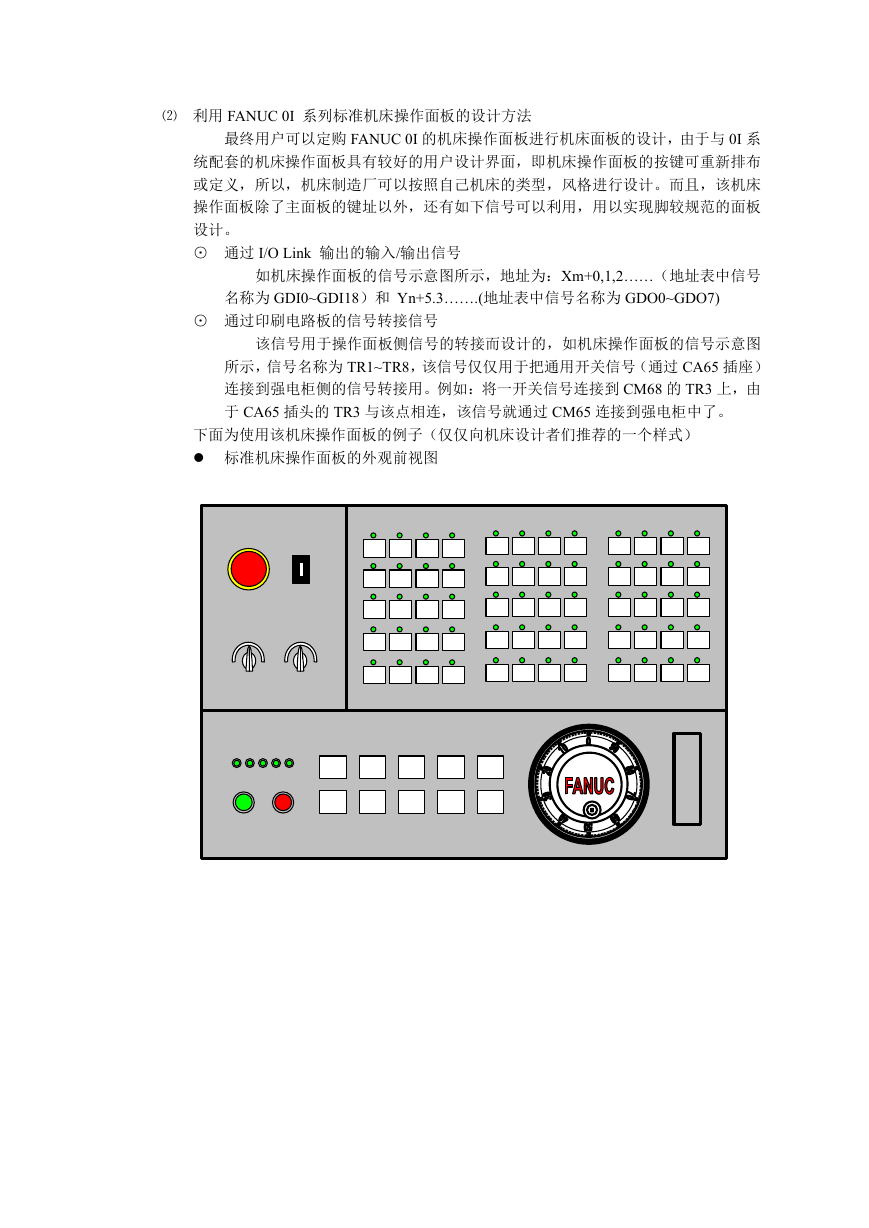

    ⑵ 利用 FANUC 0I 系列标准机床操作面板的设计方法 最终用户可以定购 FANUC 0I 的机床操作面板进行机床面板的设计，由于与 0I 系 统配套的机床操作面板具有较好的用户设计界面，即机床操作面板的按键可重新排布 或定义，所以，机床制造厂可以按照自己机床的类型，风格进行设计。而且，该机床 操作面板除了主面板的键址以外，还有如下信号可以利用，用以实现脚较规范的面板 设计。 ⊙ 通过 I/O Link 输出的输入/输出信号 如机床操作面板的信号示意图所示，地址为：Xm+0,1,2……（地址表中信号 名称为 GDI0~GDI18）和 Yn+5.3…….(地址表中信号名称为 GDO0~GDO7) ⊙ 通过印刷电路板的信号转接信号 该信号用于操作面板侧信号的转接而设计的，如机床操作面板的信号示意图 所示，信号名称为 TR1~TR8，该信号仅仅用于把通用开关信号（通过 CA65 插座） 连接到强电柜侧的信号转接用。例如：将一开关信号连接到 CM68 的 TR3 上，由 于 CA65 插头的 TR3 与该点相连，该信号就通过 CM65 连接到强电柜中了。 下面为使用该机床操作面板的例子（仅仅向机床设计者们推荐的一个样式）  标准机床操作面板的外观前视图

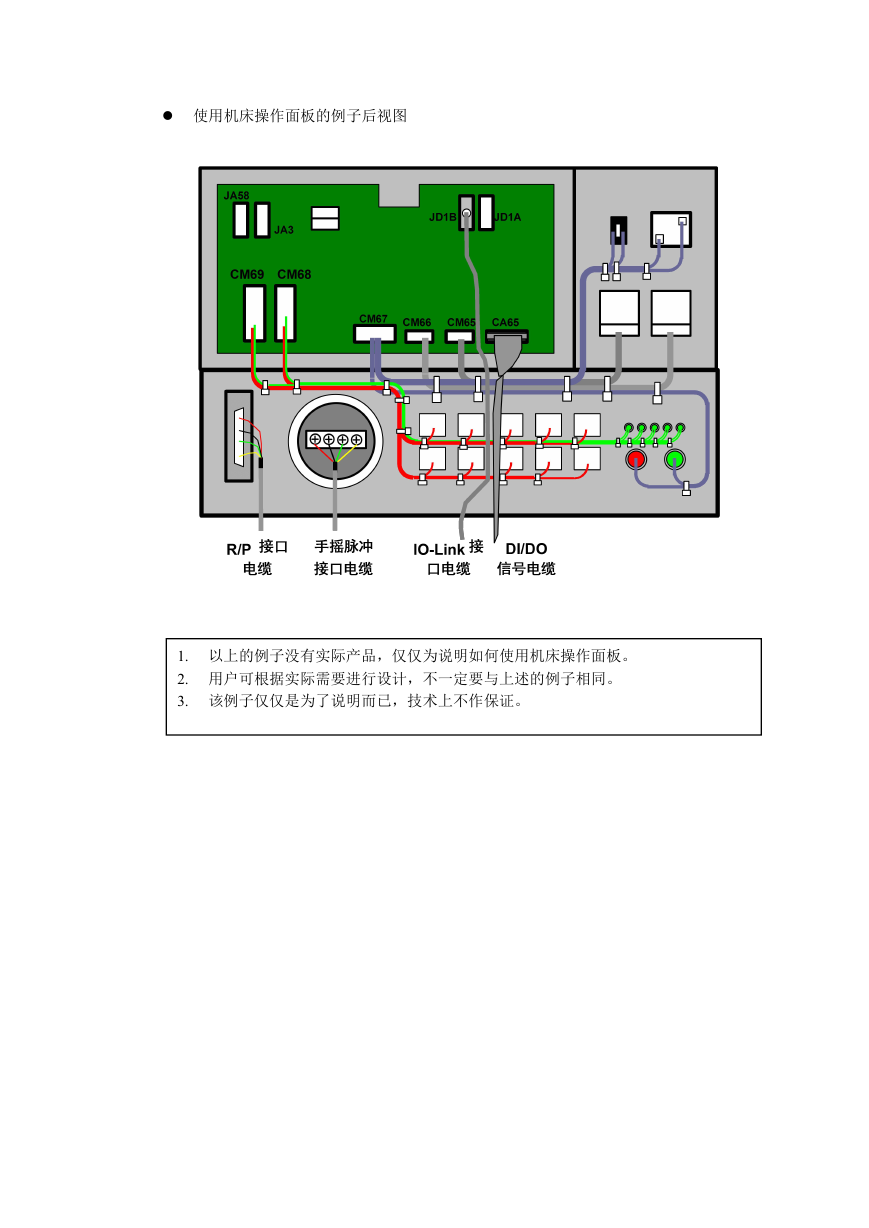

     使用机床操作面板的例子后视图 1. 以上的例子没有实际产品，仅仅为说明如何使用机床操作面板。 2. 用户可根据实际需要进行设计，不一定要与上述的例子相同。 3. 该例子仅仅是为了说明而已，技术上不作保证。
