概述

投影機功能

包裝內容物

投影機總覽

使用投影機

控制面板

連接埠

遙控器

安裝電池

遙控器的操作

連接

連接電腦或顯示器

連接影像來源裝置

透過投影機播放聲音

操作

開啟�關閉投影機電源

調整投影機高度

調整投影機變焦比例與焦距

調整投影影像尺寸

鎖定控制鍵

設定簡報計時器

選單操作

透過 LAN 環境控制投影機

透過網路瀏覽器控制投影機

透過 vsPresenter 顯示影像

顯示 USB 儲存裝置的圖片

維護

清潔鏡片

清潔投影機外殼

替換燈泡

規格

尺寸

安裝懸吊底座

附錄

指示燈訊息

相容模式

疑難排解

RS-232 指令與設定

IR 控制碼

PJD6345/PJD6544w DLP 投影機使用手冊 ( 繁中 ) 型號：VS14971/VS14973

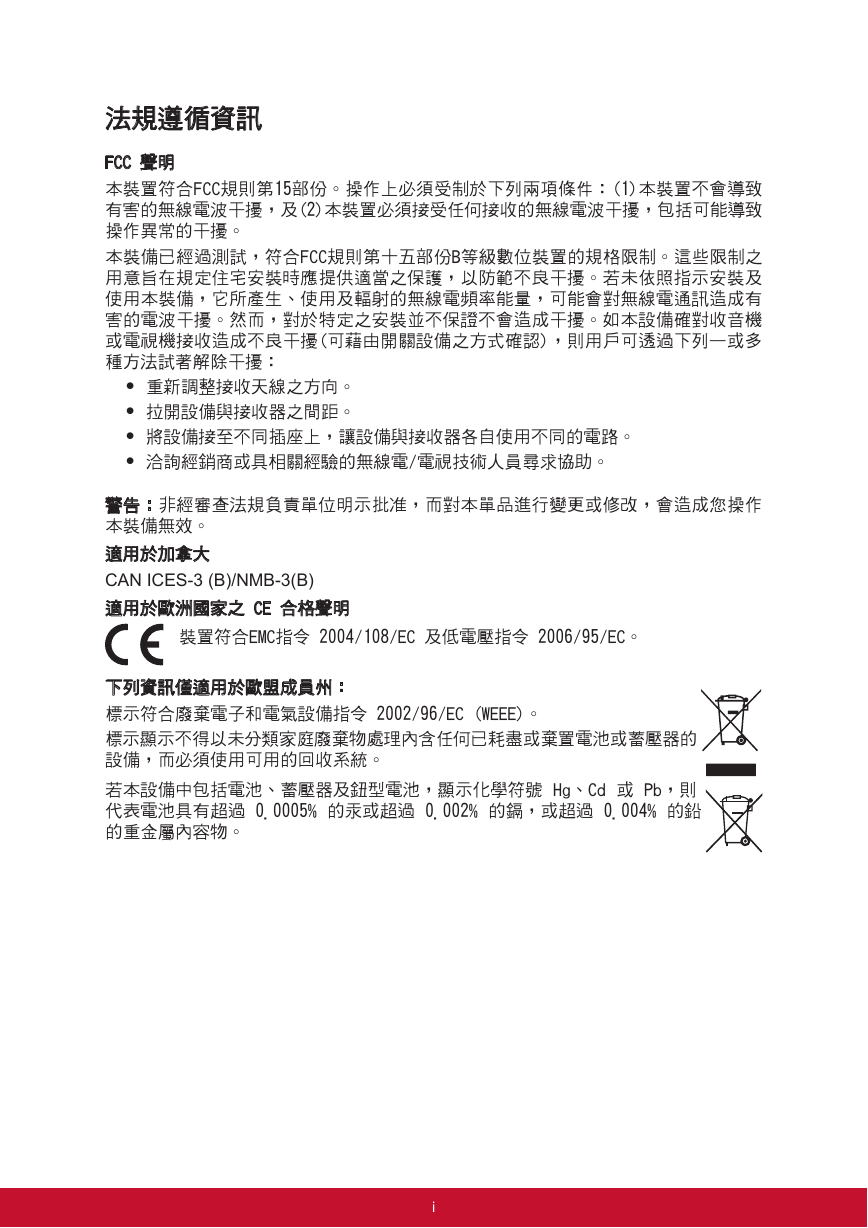

法規遵循資訊 FCC 聲明本裝置符合FCC規則第15部份。操作上必須受制於下列兩項條件：(1)本裝置不會導致有害的無線電波干擾，及(2)本裝置必須接受任何接收的無線電波干擾，包括可能導致操作異常的干擾。本裝備已經過測試，符合FCC規則第十五部份B等級數位裝置的規格限制。這些限制之用意旨在規定住宅安裝時應提供適當之保護，以防範不良干擾。若未依照指示安裝及使用本裝備，它所產生、使用及輻射的無線電頻率能量，可能會對無線電通訊造成有害的電波干擾。然而，對於特定之安裝並不保證不會造成干擾。如本設備確對收音機或電視機接收造成不良干擾(可藉由開關設備之方式確認)，則用戶可透過下列一或多種方法試著解除干擾： y 重新調整接收天線之方向。 y 拉開設備與接收器之間距。 y 將設備接至不同插座上，讓設備與接收器各自使用不同的電路。 y 洽詢經銷商或具相關經驗的無線電/電視技術人員尋求協助。警告：非經審查法規負責單位明示批准，而對本單品進行變更或修改，會造成您操作本裝備無效。適用於加拿大 CAN ICES-3 (B)/NMB-3(B) 適用於歐洲國家之 CE 合格聲明裝置符合EMC指令 2004/108/EC 及低電壓指令 2006/95/EC。下列資訊僅適用於歐盟成員州：標示符合廢棄電子和電氣設備指令 2002/96/EC (WEEE)。標示顯示不得以未分類家庭廢棄物處理內含任何已耗盡或棄置電池或蓄壓器的設備，而必須使用可用的回收系統。若本設備中包括電池、蓄壓器及鈕型電池，顯示化學符號 Hg、Cd 或 Pb，則代表電池具有超過 0.0005% 的汞或超過 0.002% 的鎘，或超過 0.004% 的鉛的重金屬內容物。 i

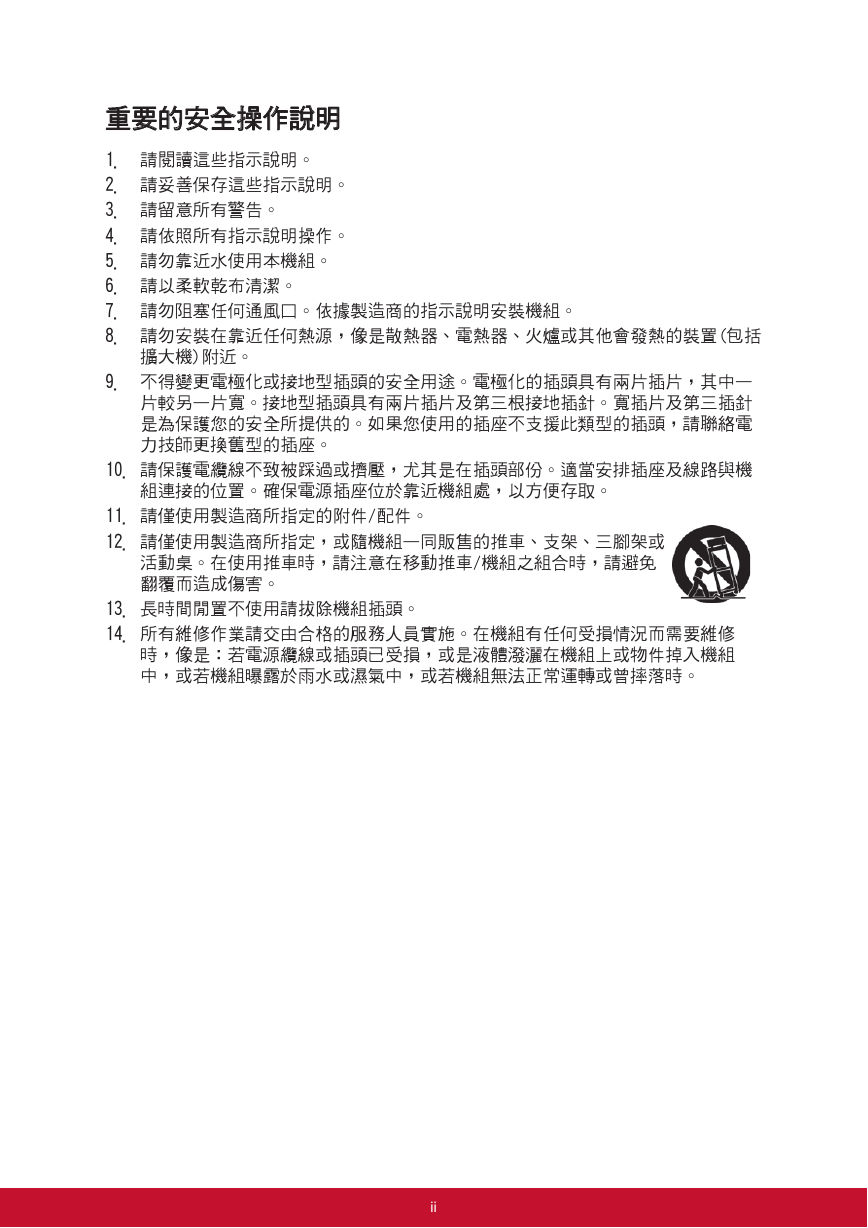

重要的安全操作說明 1. 請閱讀這些指示說明。 2. 請妥善保存這些指示說明。 3. 請留意所有警告。 4. 請依照所有指示說明操作。 5. 請勿靠近水使用本機組。 6. 請以柔軟乾布清潔。 7. 請勿阻塞任何通風口。依據製造商的指示說明安裝機組。 8. 請勿安裝在靠近任何熱源，像是散熱器、電熱器、火爐或其他會發熱的裝置(包括擴大機)附近。 9. 不得變更電極化或接地型插頭的安全用途。電極化的插頭具有兩片插片，其中一片較另一片寬。接地型插頭具有兩片插片及第三根接地插針。寬插片及第三插針是為保護您的安全所提供的。如果您使用的插座不支援此類型的插頭，請聯絡電力技師更換舊型的插座。 10. 請保護電纜線不致被踩過或擠壓，尤其是在插頭部份。適當安排插座及線路與機組連接的位置。確保電源插座位於靠近機組處，以方便存取。 11. 請僅使用製造商所指定的附件/配件。 12. 請僅使用製造商所指定，或隨機組一同販售的推車、支架、三腳架或活動桌。在使用推車時，請注意在移動推車/機組之組合時，請避免翻覆而造成傷害。 13. 長時間閒置不使用請拔除機組插頭。 14. 所有維修作業請交由合格的服務人員實施。在機組有任何受損情況而需要維修時，像是：若電源纜線或插頭已受損，或是液體潑灑在機組上或物件掉入機組中，或若機組曝露於雨水或濕氣中，或若機組無法正常運轉或曾摔落時。 ii

RoHS2 法規遵循宣告本產品乃是依據歐洲議會及評議會所制訂之關於在電子及電器設備禁用特定危險物質 (RoHS2 規範)之指令 2011/65/EU 所設計及製造的，並符合下列所顯示之歐盟技術委員會(TAC)所核定之最大濃度值。物質提案的最大濃度鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (Cr6+) 多溴聯苯 (PBB) 多溴聯苯醚 (PBDE) 0.1% 0.1% 0.01% 0.1% 0.1% 0.1% 實際濃度 < 0.1% < 0.1% < 0.01% < 0.1% < 0.1% < 0.1% RoHS2 指令之附錄中排除上列之特定產品的特定元件，排除元件之實例包括： 1. 每支省能源精緻型螢光燈（即省電燈泡）中不超過 5mg 的汞，以及未在 RoHS2 排除條款中特別提到之其他燈泡/燈管內的汞。 2. 陰極映像管玻璃、電子元件、日光燈及電子陶瓷零件(例如壓電裝置)中的鉛。 3. 在高溫型焊接器中的鉛(例如含有 85% 重量或更多鉛的鉛合金)。在鋼中含量最高達 0.35% 重量、鋁中最高達 0.4% 重量，以及銅合金中最高達 4%，以做為配置元件的鉛。 iii

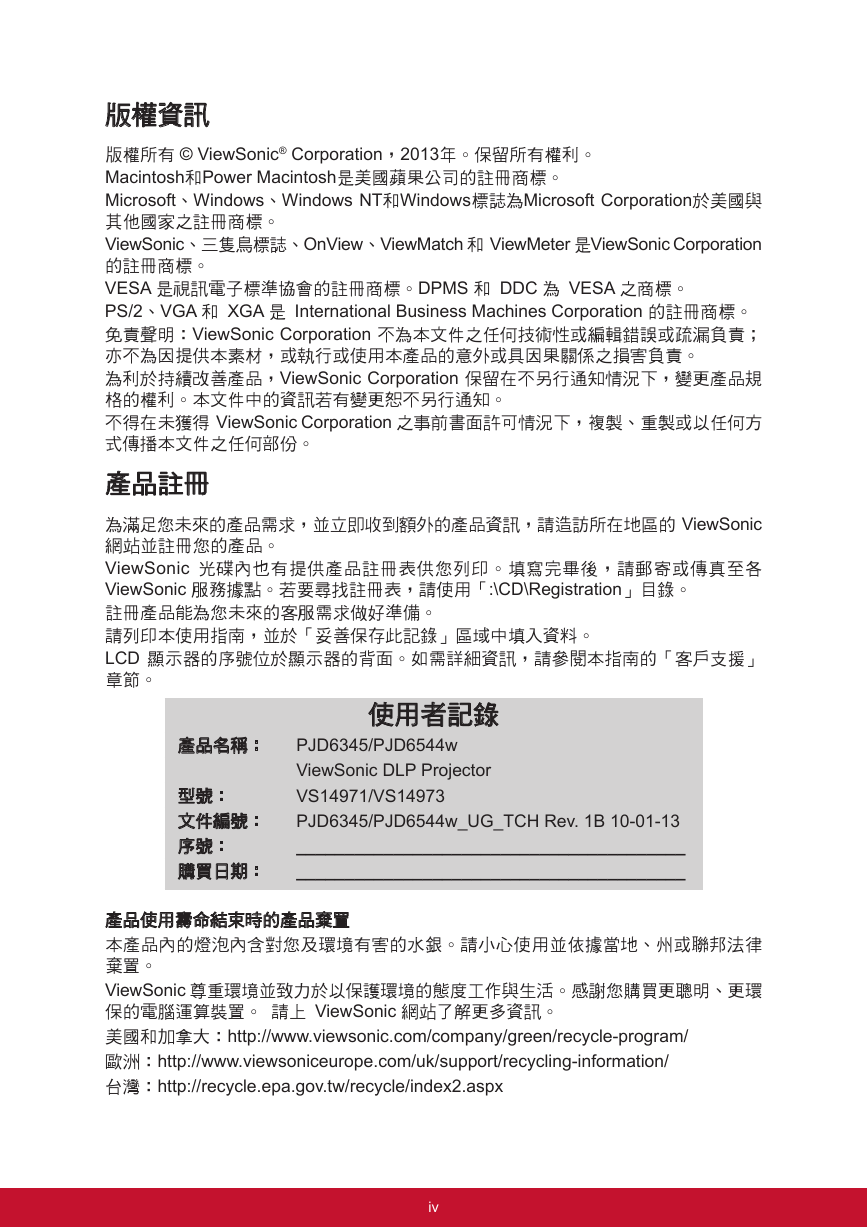

版權資訊版權所有 © ViewSonic® Corporation，2013年。保留所有權利。 Macintosh和Power Macintosh是美國蘋果公司的註冊商標。 Microsoft、Windows、Windows NT和Windows標誌為Microsoft Corporation於美國與其他國家之註冊商標。 ViewSonic、三隻鳥標誌、OnView、ViewMatch 和 ViewMeter 是ViewSonic Corporation 的註冊商標。 VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 為 VESA 之商標。 PS/2、VGA 和 XGA 是 International Business Machines Corporation 的註冊商標。免責聲明：ViewSonic Corporation 不為本文件之任何技術性或編輯錯誤或疏漏負責；亦不為因提供本素材，或執行或使用本產品的意外或具因果關係之損害負責。為利於持續改善產品，ViewSonic Corporation 保留在不另行通知情況下，變更產品規格的權利。本文件中的資訊若有變更恕不另行通知。不得在未獲得 ViewSonic Corporation 之事前書面許可情況下，複製、重製或以任何方式傳播本文件之任何部份。產品註冊為滿足您未來的產品需求，並立即收到額外的產品資訊，請造訪所在地區的 ViewSonic 網站並註冊您的產品。 ViewSonic 光碟內也有提供產品註冊表供您列印。填寫完畢後，請郵寄或傳真至各 ViewSonic 服務據點。若要尋找註冊表，請使用「:\CD\Registration」目錄。註冊產品能為您未來的客服需求做好準備。請列印本使用指南，並於「妥善保存此記錄」區域中填入資料。 LCD 顯示器的序號位於顯示器的背面。如需詳細資訊，請參閱本指南的「客戶支援」章節。使用者記錄產品名稱： PJD6345/PJD6544w ViewSonic DLP Projector VS14971/VS14973 型號：文件編號： PJD6345/PJD6544w_UG_TCH Rev. 1B 10-01-13 ________________________________________ 序號：購買日期： ________________________________________ 產品使用壽命結束時的產品棄置本產品內的燈泡內含對您及環境有害的水銀。請小心使用並依據當地、州或聯邦法律棄置。 ViewSonic 尊重環境並致力於以保護環境的態度工作與生活。感謝您購買更聰明、更環保的電腦運算裝置。請上 ViewSonic 網站了解更多資訊。美國和加拿大：http://www.viewsonic.com/company/green/recycle-program/ 歐洲：http://www.viewsoniceurope.com/uk/support/recycling-information/ 台灣：http://recycle.epa.gov.tw/recycle/index2.aspx iv

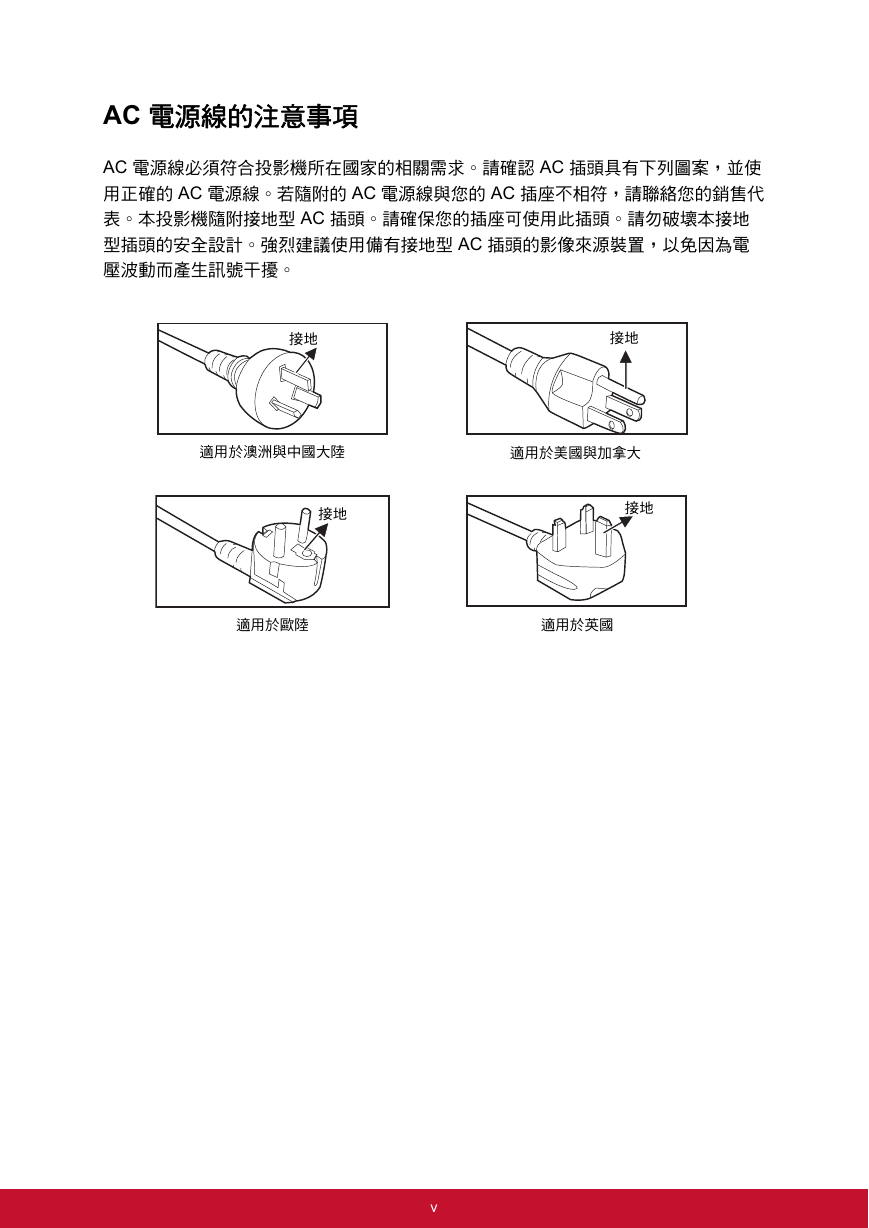

AC 電源線的注意事項 AC 電源線必須符合投影機所在國家的相關需求。請確認 AC 插頭具有下列圖案，並使用正確的 AC 電源線。若隨附的 AC 電源線與您的 AC 插座不相符，請聯絡您的銷售代表。本投影機隨附接地型 AC 插頭。請確保您的插座可使用此插頭。請勿破壞本接地型插頭的安全設計。強烈建議使用備有接地型 AC 插頭的影像來源裝置，以免因為電壓波動而產生訊號干擾。接地接地適用於澳洲與中國大陸適用於美國與加拿大接地接地適用於歐陸適用於英國 v

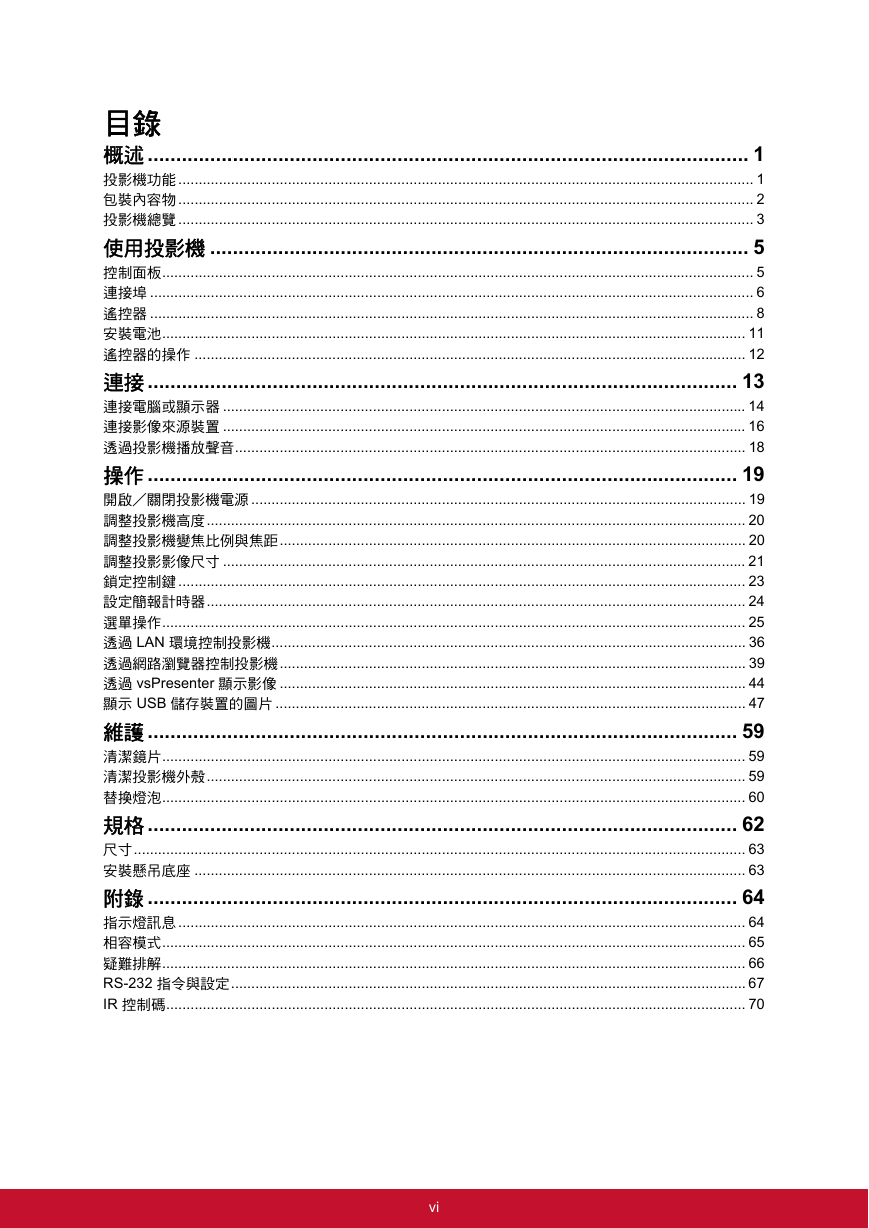

目錄概述 .......................................................................................................... 1 投影機功能 .............................................................................................................................................. 1 包裝內容物 .............................................................................................................................................. 2 投影機總覽 .............................................................................................................................................. 3 使用投影機 ............................................................................................... 5 控制面板.................................................................................................................................................. 5 連接埠 ..................................................................................................................................................... 6 遙控器 ..................................................................................................................................................... 8 安裝電池................................................................................................................................................ 11 遙控器的操作 ........................................................................................................................................ 12 連接 ........................................................................................................ 13 連接電腦或顯示器 ................................................................................................................................. 14 連接影像來源裝置 ................................................................................................................................. 16 透過投影機播放聲音.............................................................................................................................. 18 操作 ........................................................................................................ 19 開啟／關閉投影機電源 .......................................................................................................................... 19 調整投影機高度..................................................................................................................................... 20 調整投影機變焦比例與焦距................................................................................................................... 20 調整投影影像尺寸 ................................................................................................................................. 21 鎖定控制鍵 ............................................................................................................................................ 23 設定簡報計時器..................................................................................................................................... 24 選單操作................................................................................................................................................ 25 透過 LAN 環境控制投影機..................................................................................................................... 36 透過網路瀏覽器控制投影機................................................................................................................... 39 透過 vsPresenter 顯示影像 ................................................................................................................... 44 顯示 USB 儲存裝置的圖片 .................................................................................................................... 47 維護 ........................................................................................................ 59 清潔鏡片................................................................................................................................................ 59 清潔投影機外殼..................................................................................................................................... 59 替換燈泡................................................................................................................................................ 60 規格 ........................................................................................................ 62 尺寸....................................................................................................................................................... 63 安裝懸吊底座 ........................................................................................................................................ 63 附錄 ........................................................................................................ 64 指示燈訊息 ............................................................................................................................................ 64 相容模式................................................................................................................................................ 65 疑難排解................................................................................................................................................ 66 RS-232 指令與設定............................................................................................................................... 67 IR 控制碼............................................................................................................................................... 70 vi

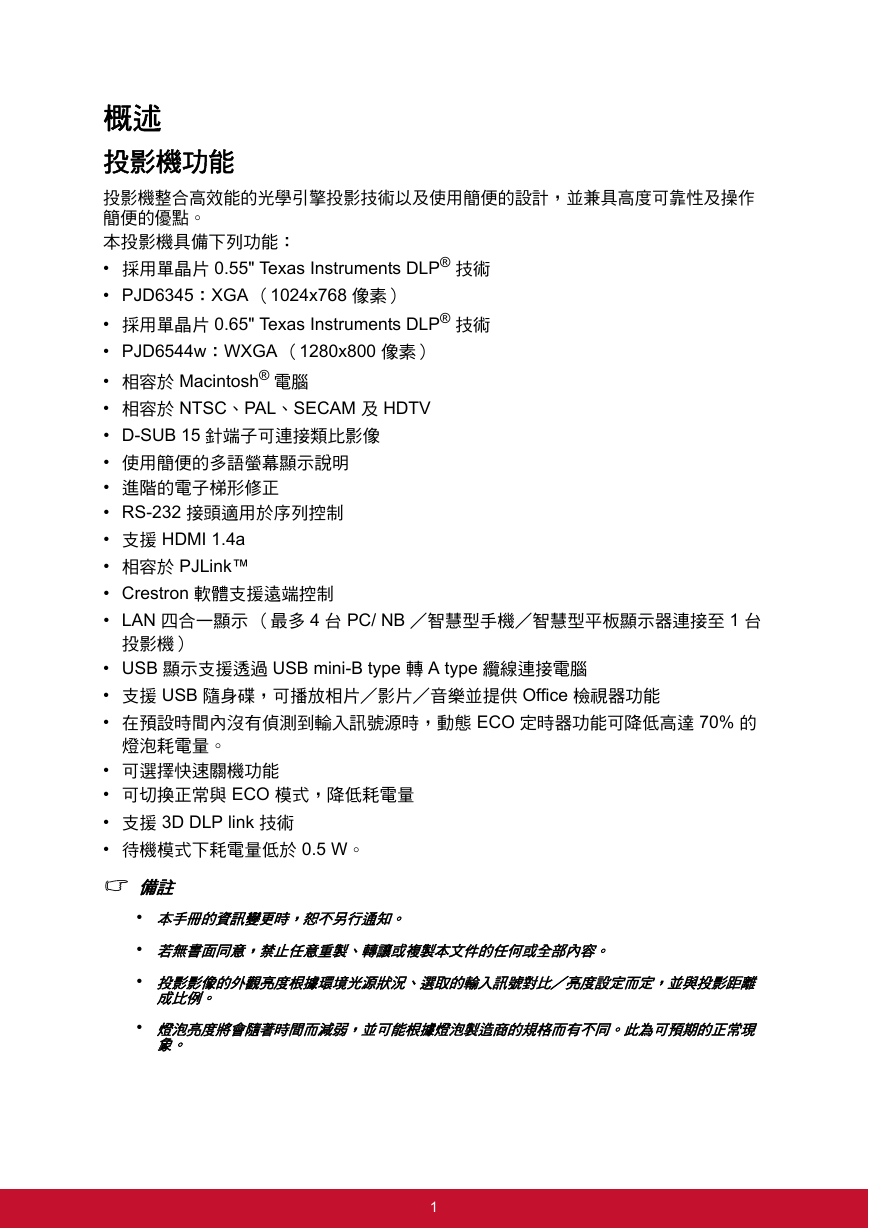

概述投影機功能投影機整合高效能的光學引擎投影技術以及使用簡便的設計，並兼具高度可靠性及操作簡便的優點。本投影機具備下列功能： • 採用單晶片 0.55" Texas Instruments DLP® 技術 • PJD6345：XGA （1024x768 像素） • 採用單晶片 0.65" Texas Instruments DLP® 技術 • PJD6544w：WXGA （1280x800 像素） • 相容於 Macintosh® 電腦 • 相容於 NTSC、PAL、SECAM 及 HDTV • D-SUB 15 針端子可連接類比影像 • 使用簡便的多語螢幕顯示說明 • 進階的電子梯形修正 • RS-232 接頭適用於序列控制 • 支援 HDMI 1.4a • 相容於 PJLink™ • Crestron 軟體支援遠端控制 • LAN 四合一顯示（最多 4 台 PC/ NB ／智慧型手機／智慧型平板顯示器連接至 1 台投影機） • USB 顯示支援透過 USB mini-B type 轉 A type 纜線連接電腦 • 支援 USB 隨身碟，可播放相片／影片／音樂並提供 Office 檢視器功能 • 在預設時間內沒有偵測到輸入訊號源時，動態 ECO 定時器功能可降低高達 70% 的燈泡耗電量。 • 可選擇快速關機功能 • 可切換正常與 ECO 模式，降低耗電量 • 支援 3D DLP link 技術 • 待機模式下耗電量低於 0.5 W。備註 • 本手冊的資訊變更時，恕不另行通知。 • 若無書面同意，禁止任意重製、轉讓或複製本文件的任何或全部內容。 • 投影影像的外觀亮度根據環境光源狀況、選取的輸入訊號對比／亮度設定而定，並與投影距離成比例。 • 燈泡亮度將會隨著時間而減弱，並可能根據燈泡製造商的規格而有不同。此為可預期的正常現象。 1
