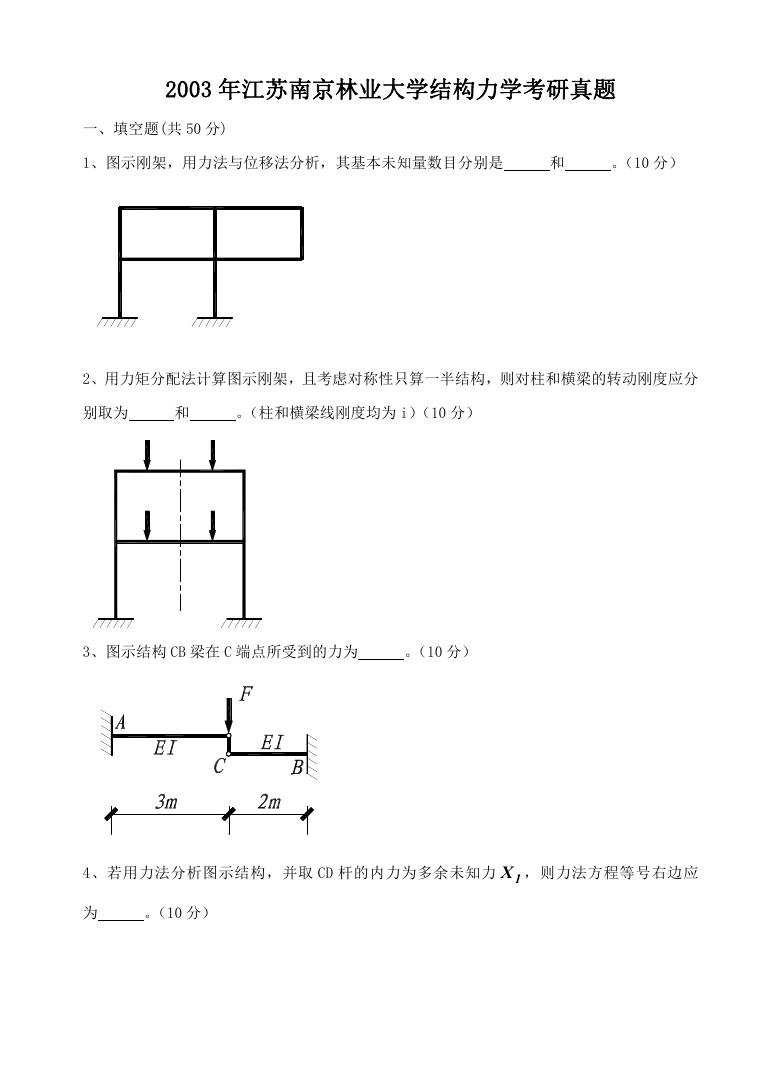

2003年江苏南京林业大学结构力学考研真题

一、填空题(共50分)

1、图示刚架，用力法与位移法分析，其基本未知量数目分别是和。（10分）

2、用力矩分配法计算图示刚架，且考虑对称性只算一半结构，则对柱和横梁的转动刚度应分别取为

3、图示结构CB梁在C端点所受到的力为。（10分）

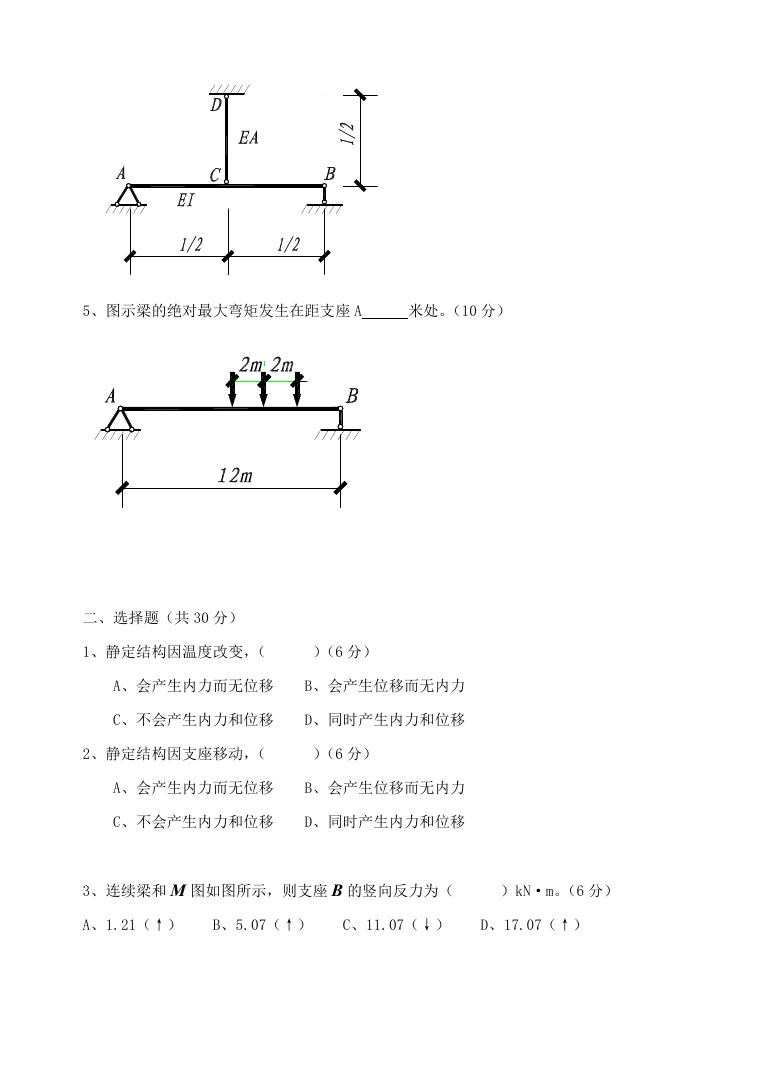

4、若用力法分析图示结构，并取CD杆的内力为多余未知力

5、图示梁的绝对最大弯矩发生在距支座A 米处。（10分）

二、选择题（共30分）

1、静定结构因温度改变，（）（6分）

A、会产生内力而无位移 B、会产生位移而无内力

C、不会产生内力和位移 D、同时产生内力和位移

2、静定结构因支座移动，（）（6分）

A、会产生内力而无位移 B、会产生位移而无内力

C、不会产生内力和位移 D、同时产生内力和位移

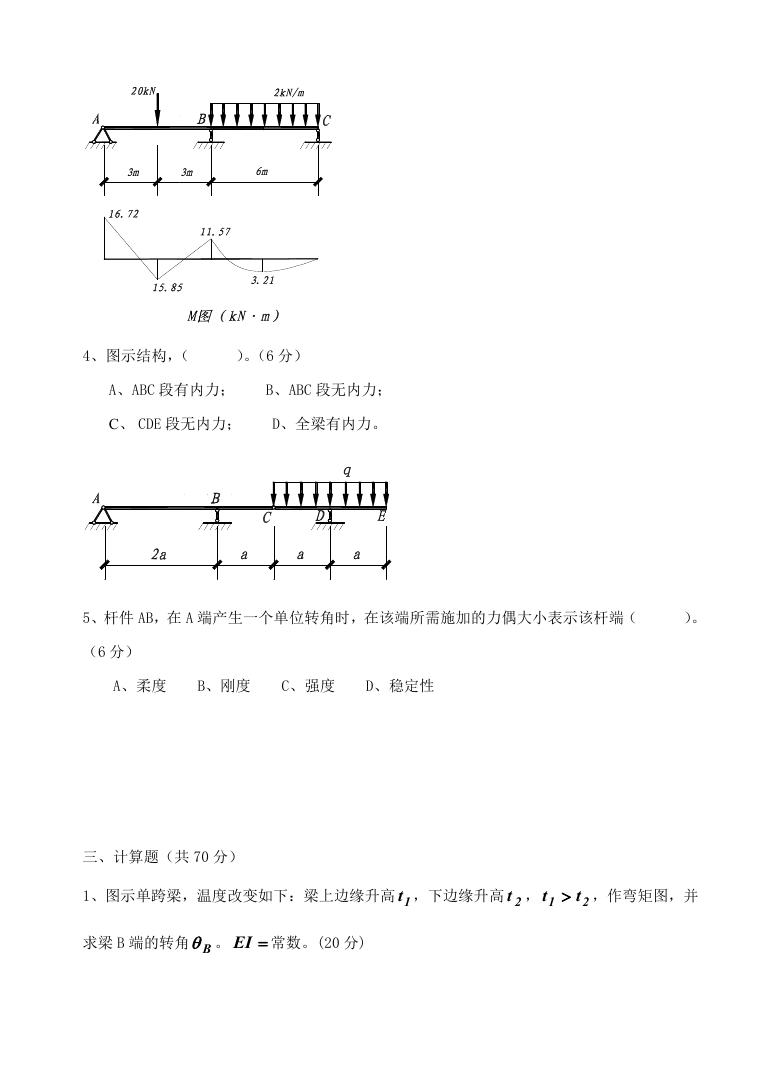

3、连续梁和图如图所示，则支座

A、1.21（↑） B、5.07（↑） C、11.07（↓） D、17.07（↑）

4、图示结构，（）。（6分）

A、ABC段有内力； B、ABC段无内力；

C、CDE段无内力； D、全梁有内力。

5、杆件AB，在A端产生一个单位转角时，在该端所需施加的力偶大小表示该杆端（）。（6分）

A、柔度 B、刚度 C、强度 D、稳定性

三、计算题（共70分）

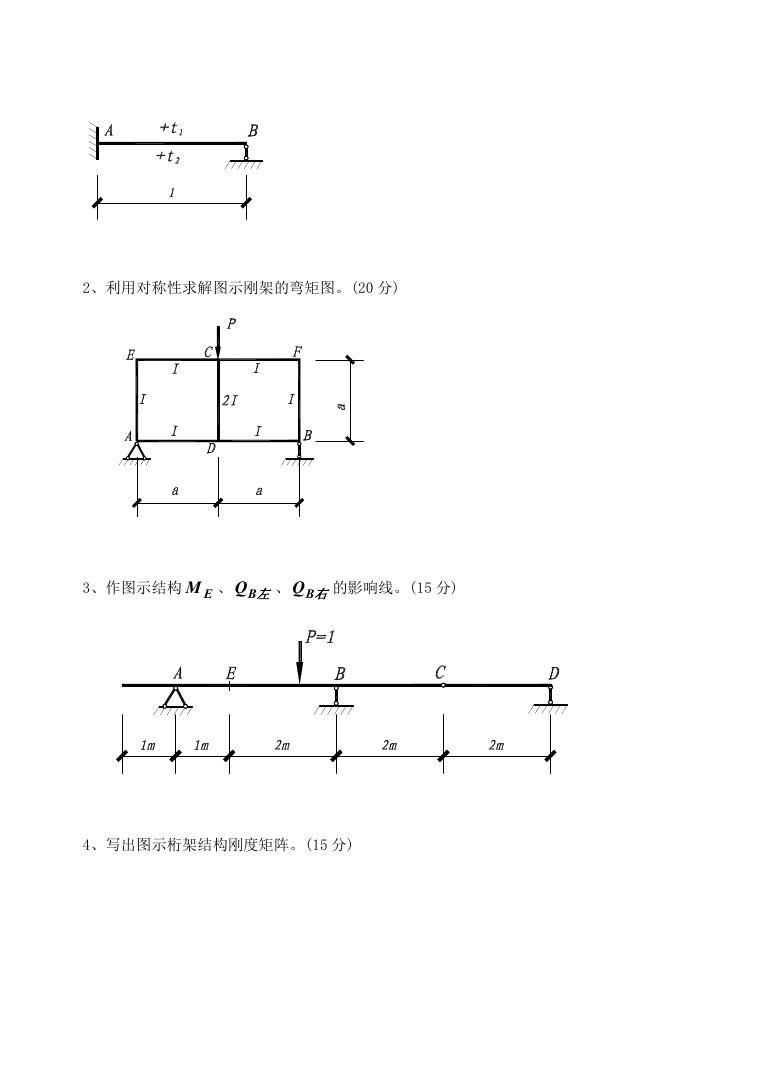

1、图示单跨梁，温度改变如下：梁上边缘升高，下边缘升高

2、利用对称性求解图示刚架的弯矩图。(20分)

3、作图示结构、

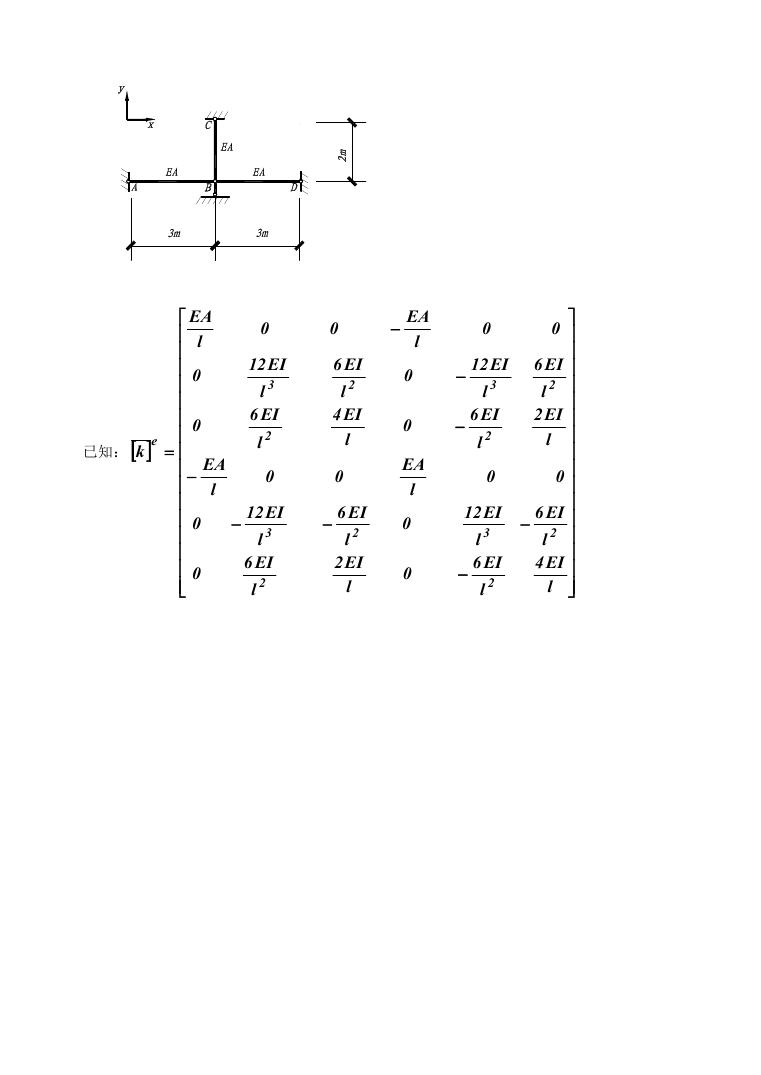

4、写出图示桁架结构刚度矩阵。(15分)

已知：

2003 年江苏南京林业大学结构力学考研真题一、填空题(共 50 分) 1、图示刚架，用力法与位移法分析，其基本未知量数目分别是和。（10 分） 2、用力矩分配法计算图示刚架，且考虑对称性只算一半结构，则对柱和横梁的转动刚度应分别取为和。（柱和横梁线刚度均为 i）（10 分） 3、图示结构 CB 梁在 C 端点所受到的力为。（10 分） 4、若用力法分析图示结构，并取 CD 杆的内力为多余未知力 1X ，则力法方程等号右边应为。（10 分）

5、图示梁的绝对最大弯矩发生在距支座 A 米处。（10 分）二、选择题（共 30 分） 1、静定结构因温度改变，（）（6 分） A、会产生内力而无位移 B、会产生位移而无内力 C、不会产生内力和位移 D、同时产生内力和位移 2、静定结构因支座移动，（）（6 分） A、会产生内力而无位移 B、会产生位移而无内力 C、不会产生内力和位移 D、同时产生内力和位移 3、连续梁和 M 图如图所示，则支座 B 的竖向反力为（）kN·m。（6 分） A、1.21（↑） B、5.07（↑） C、11.07（↓） D、17.07（↑）

4、图示结构，（）。（6 分） A、ABC 段有内力； B、ABC 段无内力； C、 CDE 段无内力； D、全梁有内力。 5、杆件 AB，在 A 端产生一个单位转角时，在该端所需施加的力偶大小表示该杆端（）。（6 分） A、柔度 B、刚度 C、强度 D、稳定性三、计算题（共 70 分） 1、图示单跨梁，温度改变如下：梁上边缘升高 1t ，下边缘升高 2t ，求梁 B 端的转角 B 。 EI 常数。(20 分) t  ，作弯矩图，并 1 2 t

2、利用对称性求解图示刚架的弯矩图。(20 分) 3、作图示结构 EM 、左BQ 、右BQ 的影响线。(15 分) 4、写出图示桁架结构刚度矩阵。(15 分)

0  0 0 0 0 0 e 已知：  k                    0  0 0 EA l 0 0 EI 12 3 l EI6 2 l 0 EA l EI6 2 l EI4 l   EI 12 3 l EI6 2 l EI6 2 l EI2 l EA l                     EI6 2 l EI2 l 12 l EI 3 EI6 2 l 0 EI 12 3 l EI6 2 l   EI6 2 l EI4 l 0 EA l 0 0
