User’s
Manual
Model SR10001/SR10002/SR10003/SR10004/
SR10006
SR10000 记录仪
使用说明书
IM 04P03B01-01C-C
第 3 版

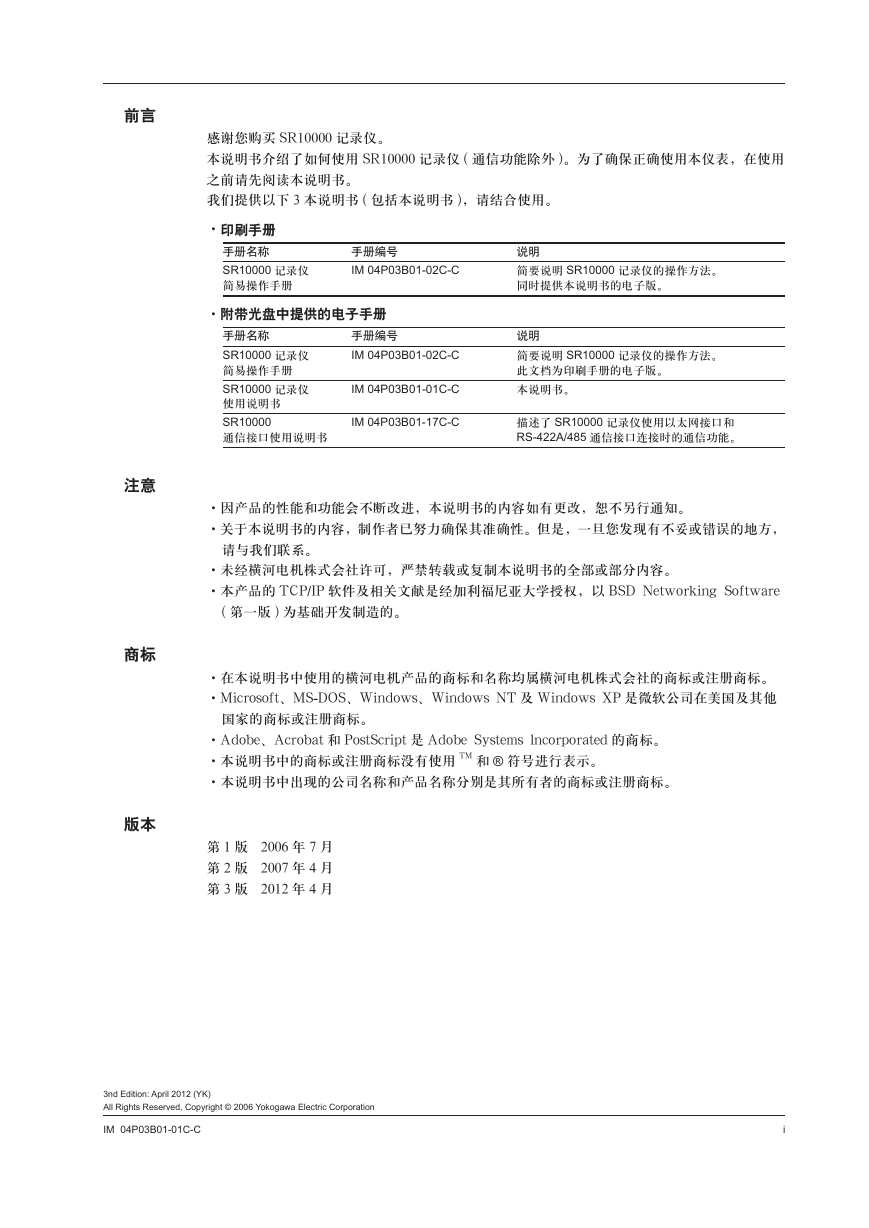

前言
感谢您购买 SR10000 记录仪。
本说明书介绍了如何使用 SR10000 记录仪 ( 通信功能除外 )。为了确保正确使用本仪表,在使用
之前请先阅读本说明书。
我们提供以下 3 本说明书 ( 包括本说明书 ),请结合使用。
·印刷手册
手册名称
SR10000 记录仪
简易操作手册
手册编号
IM 04P03B01-02C-C
说明
简要说明 SR10000 记录仪的操作方法。
同时提供本说明书的电子版。
·附带光盘中提供的电子手册
手册名称
SR10000 记录仪
简易操作手册
SR10000 记录仪
使用说明书
SR10000
通信接口使用说明书
手册编号
IM 04P03B01-02C-C
IM 04P03B01-01C-C
说明
简要说明 SR10000 记录仪的操作方法。
此文档为印刷手册的电子版。
本说明书。
IM 04P03B01-17C-C
描述了 SR10000 记录仪使用以太网接口和
RS-422A/485 通信接口连接时的通信功能。
·因产品的性能和功能会不断改进,本说明书的内容如有更改,恕不另行通知。
·关于本说明书的内容,制作者已努力确保其准确性。但是,一旦您发现有不妥或错误的地方,
请与我们联系。
·未经横河电机株式会社许可,严禁转载或复制本说明书的全部或部分内容。
·本产品的 TCP/IP 软件及相关文献是经加利福尼亚大学授权,以 BSD Networking Software
( 第一版 ) 为基础开发制造的。
·在本说明书中使用的横河电机产品的商标和名称均属横河电机株式会社的商标或注册商标。
·Microsoft、MS-DOS、Windows、Windows NT 及 Windows XP 是微软公司在美国及其他
国家的商标或注册商标。
·Adobe、Acrobat 和 PostScript 是 Adobe Systems lncorporated 的商标。
·本说明书中的商标或注册商标没有使用 TM 和 ® 符号进行表示。
·本说明书中出现的公司名称和产品名称分别是其所有者的商标或注册商标。
第 1 版 2006 年 7 月
第 2 版 2007 年 4 月
第 3 版 2012 年 4 月
注意
商标
版本
3nd Edition: April 2012 (YK)
All Rights Reserved, Copyright © 2006 Yokogawa Electric Corporation
IM 04P03B01-01C-C
i

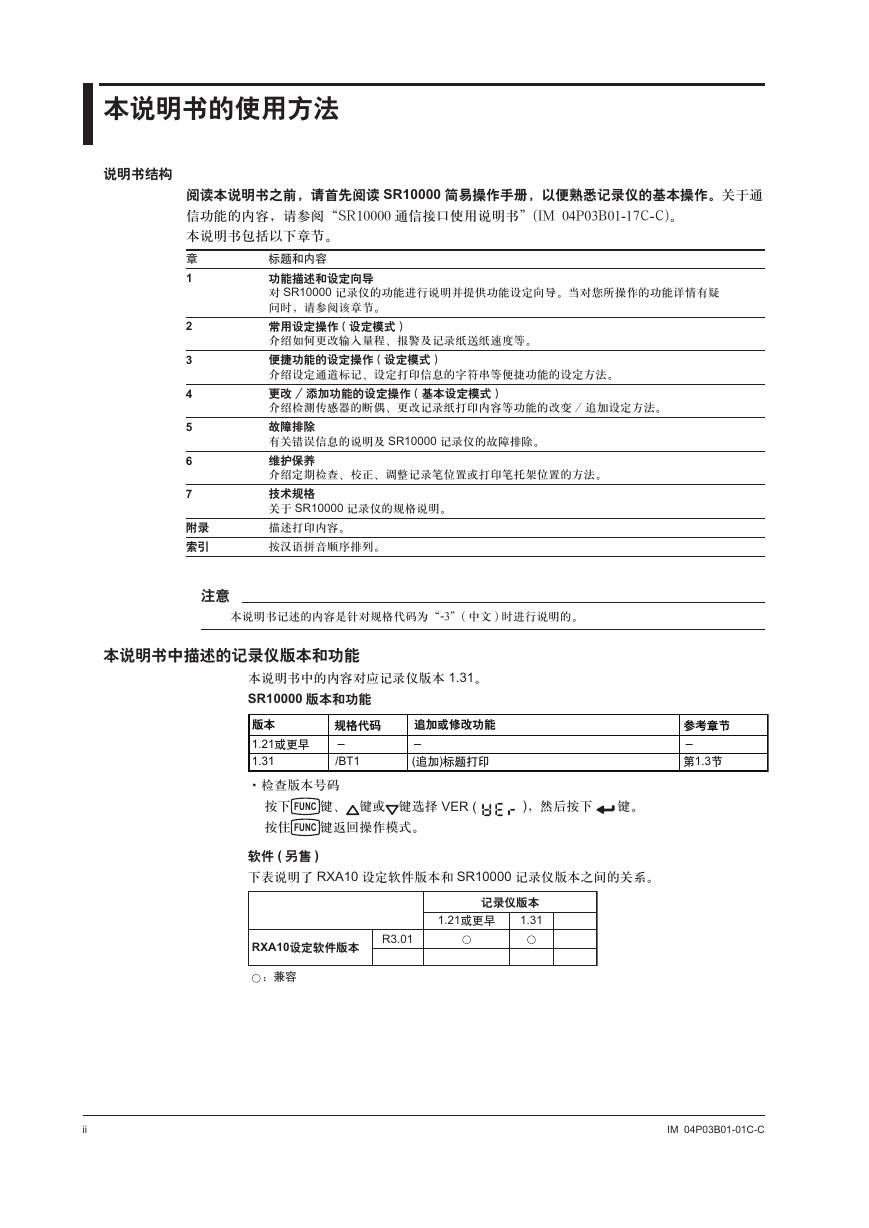

本说明书的使用方法
说明书结构
标题和内容
功能描述和设定向导
对 SR10000 记录仪的功能进行说明并提供功能设定向导。当对您所操作的功能详情有疑
问时,请参阅该章节。
阅读本说明书之前,请首先阅读 SR10000 简易操作手册,以便熟悉记录仪的基本操作。关于通
信功能的内容,请参阅“SR10000 通信接口使用说明书”(IM 04P03B01-17C-C)。
本说明书包括以下章节。
章
1
2
3
4
5
6
7
附录
索引
故障排除
有关错误信息的说明及 SR10000 记录仪的故障排除。
维护保养
介绍定期检查、校正、调整记录笔位置或打印笔托架位置的方法。
技术规格
关于 SR10000 记录仪的规格说明。
描述打印内容。
按汉语拼音顺序排列。
常用设定操作 ( 设定模式 )
介绍如何更改输入量程、报警及记录纸送纸速度等。
便捷功能的设定操作 ( 设定模式 )
介绍设定通道标记、设定打印信息的字符串等便捷功能的设定方法。
更改 / 添加功能的设定操作 ( 基本设定模式 )
介绍检测传感器的断偶、更改记录纸打印内容等功能的改变 / 追加设定方法。
注意
本说明书记述的内容是针对规格代码为“-3”( 中文 ) 时进行说明的。
本说明书中描述的记录仪版本和功能
本说明书中的内容对应记录仪版本 1.31。
SR10000 版本和功能
1.21
1.31
/BT1
()
·检查版本号码
按下 FUNC 键、 键或 键选择 VER (
按住 FUNC 键返回操作模式。
1.3
),然后按下 键。
软件 ( 另售 )
下表说明了 RXA10 设定软件版本和 SR10000 记录仪版本之间的关系。
1.31
1.21
RXA10
R3.01
ii
IM 04P03B01-01C-C

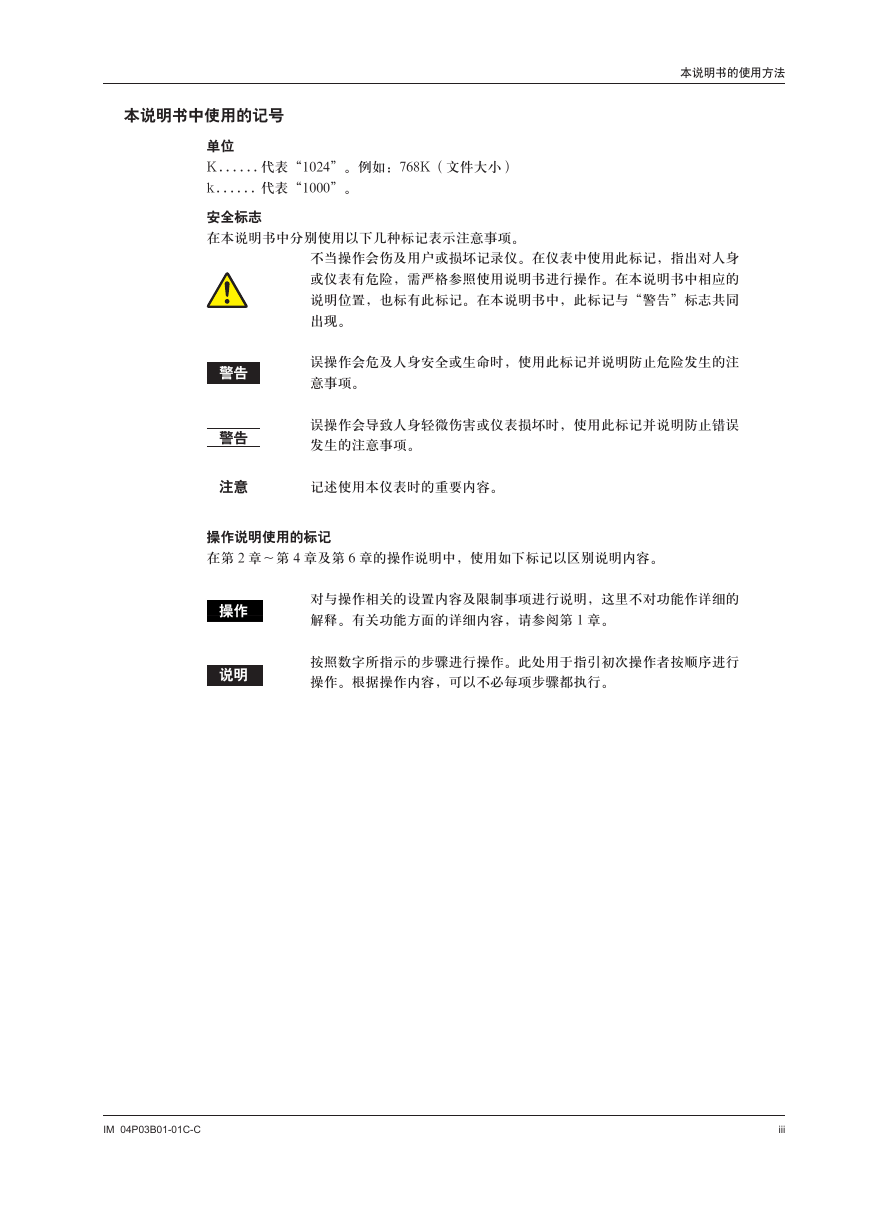

本说明书的使用方法
本说明书中使用的记号
单位
K...... 代表“1024”。例如:768K ( 文件大小 )
k...... 代表“1000”。
安全标志
在本说明书中分别使用以下几种标记表示注意事项。
警告
警告
不当操作会伤及用户或损坏记录仪。在仪表中使用此标记,指出对人身
或仪表有危险,需严格参照使用说明书进行操作。在本说明书中相应的
说明位置,也标有此标记。在本说明书中,此标记与“警告”标志共同
出现。
误操作会危及人身安全或生命时,使用此标记并说明防止危险发生的注
意事项。
误操作会导致人身轻微伤害或仪表损坏时,使用此标记并说明防止错误
发生的注意事项。
注意
记述使用本仪表时的重要内容。
操作说明使用的标记
在第 2 章~第 4 章及第 6 章的操作说明中,使用如下标记以区别说明内容。
操作
说明
对与操作相关的设置内容及限制事项进行说明,这里不对功能作详细的
解释。有关功能方面的详细内容,请参阅第 1 章。
按照数字所指示的步骤进行操作。此处用于指引初次操作者按顺序进行
操作。根据操作内容,可以不必每项步骤都执行。
IM 04P03B01-01C-C
iii

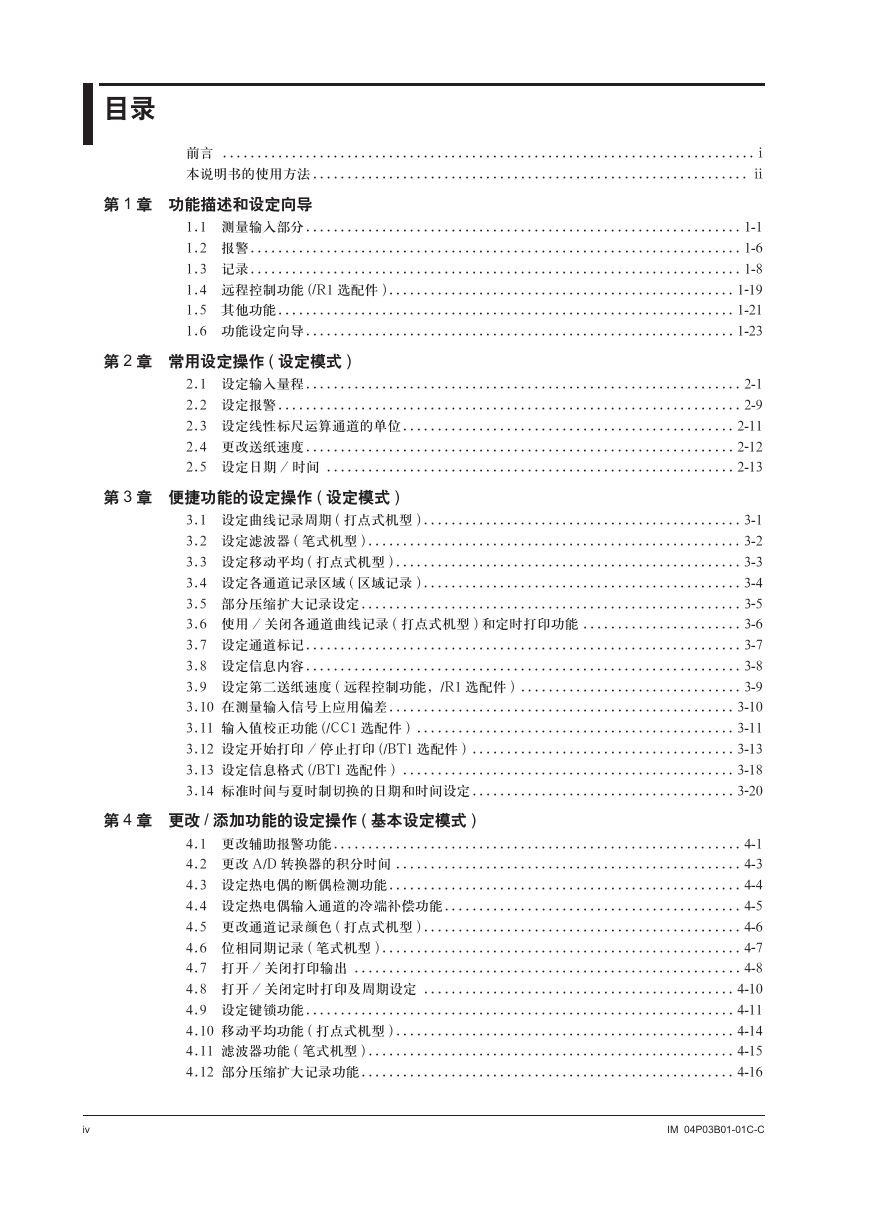

目录
前言 ............................................................................. i
本说明书的使用方法 ............................................................... ii
第 1 章 功能描述和设定向导
1.1 测量输入部分 ............................................................... 1-1
1.2 报警 ....................................................................... 1-6
1.3 记录 ....................................................................... 1-8
1.4 远程控制功能 (/R1 选配件 ) .................................................. 1-19
1.5 其他功能 .................................................................. 1-21
1.6 功能设定向导 .............................................................. 1-23
第 2 章 常用设定操作 ( 设定模式 )
2.1 设定输入量程 ............................................................... 2-1
2.2 设定报警 ................................................................... 2-9
2.3 设定线性标尺运算通道的单位 ................................................ 2-11
2.4 更改送纸速度 .............................................................. 2-12
2.5 设定日期 / 时间 ........................................................... 2-13
第 3 章 便捷功能的设定操作 ( 设定模式 )
3.1 设定曲线记录周期 ( 打点式机型 ) .............................................. 3-1
3.2 设定滤波器 ( 笔式机型 ) ...................................................... 3-2
3.3 设定移动平均 ( 打点式机型 ) .................................................. 3-3
3.4 设定各通道记录区域 ( 区域记录 ) .............................................. 3-4
3.5 部分压缩扩大记录设定 ....................................................... 3-5
3.6 使用 / 关闭各通道曲线记录 ( 打点式机型 ) 和定时打印功能 ....................... 3-6
3.7 设定通道标记 ............................................................... 3-7
3.8 设定信息内容 ............................................................... 3-8
3.9 设定第二送纸速度 ( 远程控制功能,/R1 选配件 ) ................................ 3-9
3.10 在测量输入信号上应用偏差 .................................................. 3-10
3.11 输入值校正功能 (/CC1 选配件 ) .............................................. 3-11
3.12 设定开始打印 / 停止打印 (/BT1 选配件 ) ...................................... 3-13
3.13 设定信息格式 (/BT1 选配件 ) ................................................ 3-18
3.14 标准时间与夏时制切换的日期和时间设定 ...................................... 3-20
第 4 章 更改 / 添加功能的设定操作 ( 基本设定模式 )
4.1 更改辅助报警功能 ........................................................... 4-1
4.2 更改 A/D 转换器的积分时间 .................................................. 4-3
4.3 设定热电偶的断偶检测功能 ................................................... 4-4
4.4 设定热电偶输入通道的冷端补偿功能 ........................................... 4-5
4.5 更改通道记录颜色 ( 打点式机型 ) .............................................. 4-6
4.6 位相同期记录 ( 笔式机型 ) .................................................... 4-7
4.7 打开 / 关闭打印输出 ........................................................ 4-8
4.8 打开 / 关闭定时打印及周期设定 ............................................. 4-10
4.9 设定键锁功能 .............................................................. 4-11
4.10 移动平均功能 ( 打点式机型 ) ................................................. 4-14
4.11 滤波器功能 ( 笔式机型 ) ..................................................... 4-15
4.12 部分压缩扩大记录功能 ...................................................... 4-16
iv
IM 04P03B01-01C-C

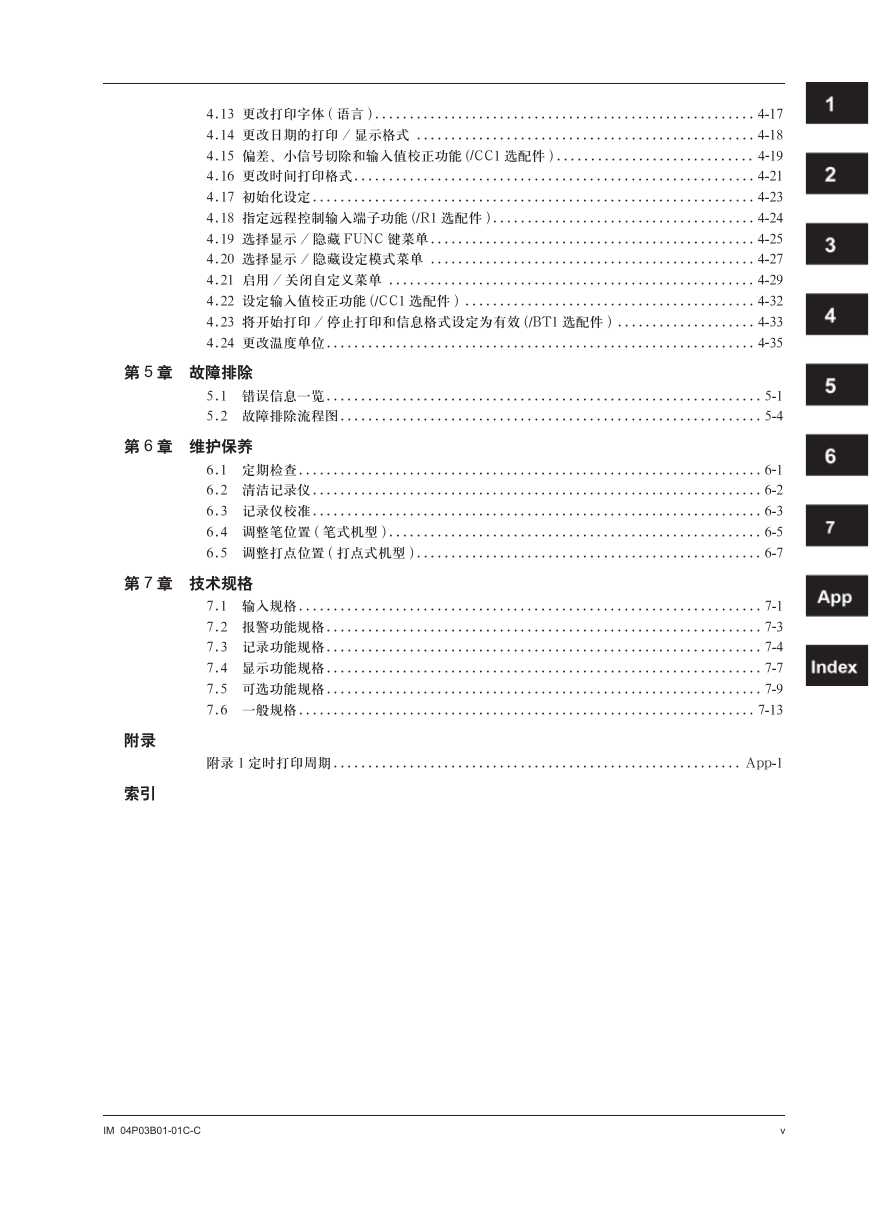

4.13 更改打印字体 ( 语言 ) ....................................................... 4-17
4.14 更改日期的打印 / 显示格式 ................................................. 4-18
4.15 偏差、小信号切除和输入值校正功能 (/CC1 选配件 ) ............................. 4-19
4.16 更改时间打印格式 .......................................................... 4-21
4.17 初始化设定 ................................................................ 4-23
4.18 指定远程控制输入端子功能 (/R1 选配件 ) ...................................... 4-24
4.19 选择显示 / 隐藏 FUNC 键菜单 ............................................... 4-25
4.20 选择显示 / 隐藏设定模式菜单 ............................................... 4-27
4.21 启用 / 关闭自定义菜单 ..................................................... 4-29
4.22 设定输入值校正功能 (/CC1 选配件 ) .......................................... 4-32
4.23 将开始打印 / 停止打印和信息格式设定为有效 (/BT1 选配件 ) .................... 4-33
4.24 更改温度单位 .............................................................. 4-35
第 5 章 故障排除
5.1 错误信息一览 ............................................................... 5-1
5.2 故障排除流程图 ............................................................. 5-4
第 6 章 维护保养
6.1 定期检查 ................................................................... 6-1
6.2 清洁记录仪 ................................................................. 6-2
6.3 记录仪校准 ................................................................. 6-3
6.4 调整笔位置 ( 笔式机型 ) ...................................................... 6-5
6.5 调整打点位置 ( 打点式机型 ) .................................................. 6-7
第 7 章 技术规格
7.1 输入规格 ................................................................... 7-1
7.2 报警功能规格 ............................................................... 7-3
7.3 记录功能规格 ............................................................... 7-4
7.4 显示功能规格 ............................................................... 7-7
7.5 可选功能规格 ............................................................... 7-9
7.6 一般规格 .................................................................. 7-13
附录
索引
附录 1 定时打印周期 ........................................................... App-1
IM 04P03B01-01C-C
v
功
能
描
述
和
设
定
向
导
第 1 章 功能描述和设定向导

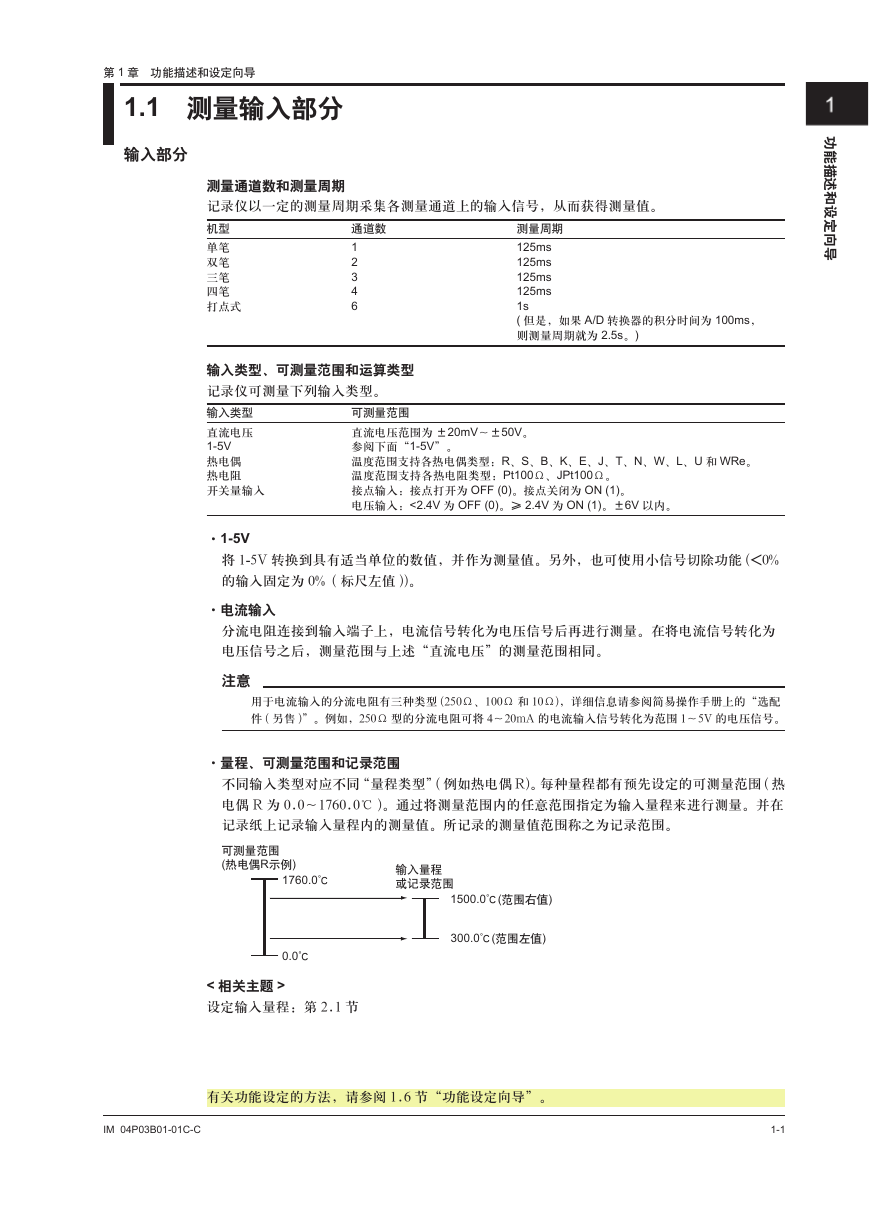

1.1 测量输入部分
输入部分
测量通道数和测量周期
记录仪以一定的测量周期采集各测量通道上的输入信号,从而获得测量值。
机型
单笔
双笔
三笔
四笔
打点式
测量周期
125ms
125ms
125ms
125ms
1s
( 但是,如果 A/D 转换器的积分时间为 100ms,
则测量周期就为 2.5s。)
通道数
1
2
3
4
6
输入类型、可测量范围和运算类型
记录仪可测量下列输入类型。
输入类型
直流电压
1-5V
热电偶
热电阻
开关量输入
可测量范围
直流电压范围为 ±20mV~±50V。
参阅下面“1-5V”。
温度范围支持各热电偶类型:R、S、B、K、E、J、T、N、W、L、U 和 WRe。
温度范围支持各热电阻类型:Pt100Ω、JPt100Ω。
接点输入:接点打开为 OFF (0)。接点关闭为 ON (1)。
电压输入:<2.4V 为 OFF (0)。≥ 2.4V 为 ON (1)。±6V 以内。
·1-5V
将 1-5V 转换到具有适当单位的数值,并作为测量值。另外,也可使用小信号切除功能 (<0%
的输入固定为 0% ( 标尺左值 ))。
·电流输入
分流电阻连接到输入端子上,电流信号转化为电压信号后再进行测量。在将电流信号转化为
电压信号之后,测量范围与上述“直流电压”的测量范围相同。
注意
用于电流输入的分流电阻有三种类型 (250Ω、100Ω 和 10Ω),详细信息请参阅简易操作手册上的“选配
件 ( 另售 )”。例如,250Ω 型的分流电阻可将 4~20mA 的电流输入信号转化为范围 1~5V 的电压信号。
·量程、可测量范围和记录范围
不同输入类型对应不同“量程类型”( 例如热电偶 R)。每种量程都有预先设定的可测量范围 ( 热
电偶 R 为 0.0~1760.0℃ )。通过将测量范围内的任意范围指定为输入量程来进行测量。并在
记录纸上记录输入量程内的测量值。所记录的测量值范围称之为记录范围。
可测量范围
(热电偶R示例)
1760.0℃
输入量程
或记录范围
1500.0℃(范围右值)
300.0℃(范围左值)
0.0℃
< 相关主题 >
设定输入量程:第 2.1 节
有关功能设定的方法,请参阅 1.6 节“功能设定向导”。
IM 04P03B01-01C-C
1-1
1.1 测量输入部分
·Delta 运算
如果将通道设定为 Delta 运算,那么输入的通道数值减去另一通道 ( 称之为基准通道 ) 的测量
值所获得的数值即可作为当前通道的测量值。选定基准通道时,必须要求其通道号小于指定
Delta 运算的通道。另外,指定 Delta 运算的通道将会自动设定为与基准通道相同的量程类型。
Delta
注意
可将输入类型设定为直流电压、TC 或 RTD 的通道指定为基准通道。但是,设定为标尺运算或开平方运
算的通道则不可选。
·标尺运算
将输入数值按照适当的单位进行转换,并将其结果作为通道测量值。
输入值
10V
测量值
300.0℃
0V
-100.0℃
·开平方运算
如果输入类型为直流电压,则计算输入值的平方根,把所得结果按照适当单位进行转换,并
作为通道的测量值。同样,也可使用小信号切除功能 ( 小于给定测量值则固定为 0 ( 标尺左值 )。
设定为开平方运算的通道
输入值
√
标尺
测量值
注意
测量值
开平方运算结果
小信号切除值
输入值
在记录仪上进行的开平方运算使用下列公式:
其中 Vmin ( 范围左值 )
设定输入量程:第 2.1 节
有关功能设定的方法,请参阅 1.6 节“功能设定向导”。
1-2
IM 04P03B01-01C-C
