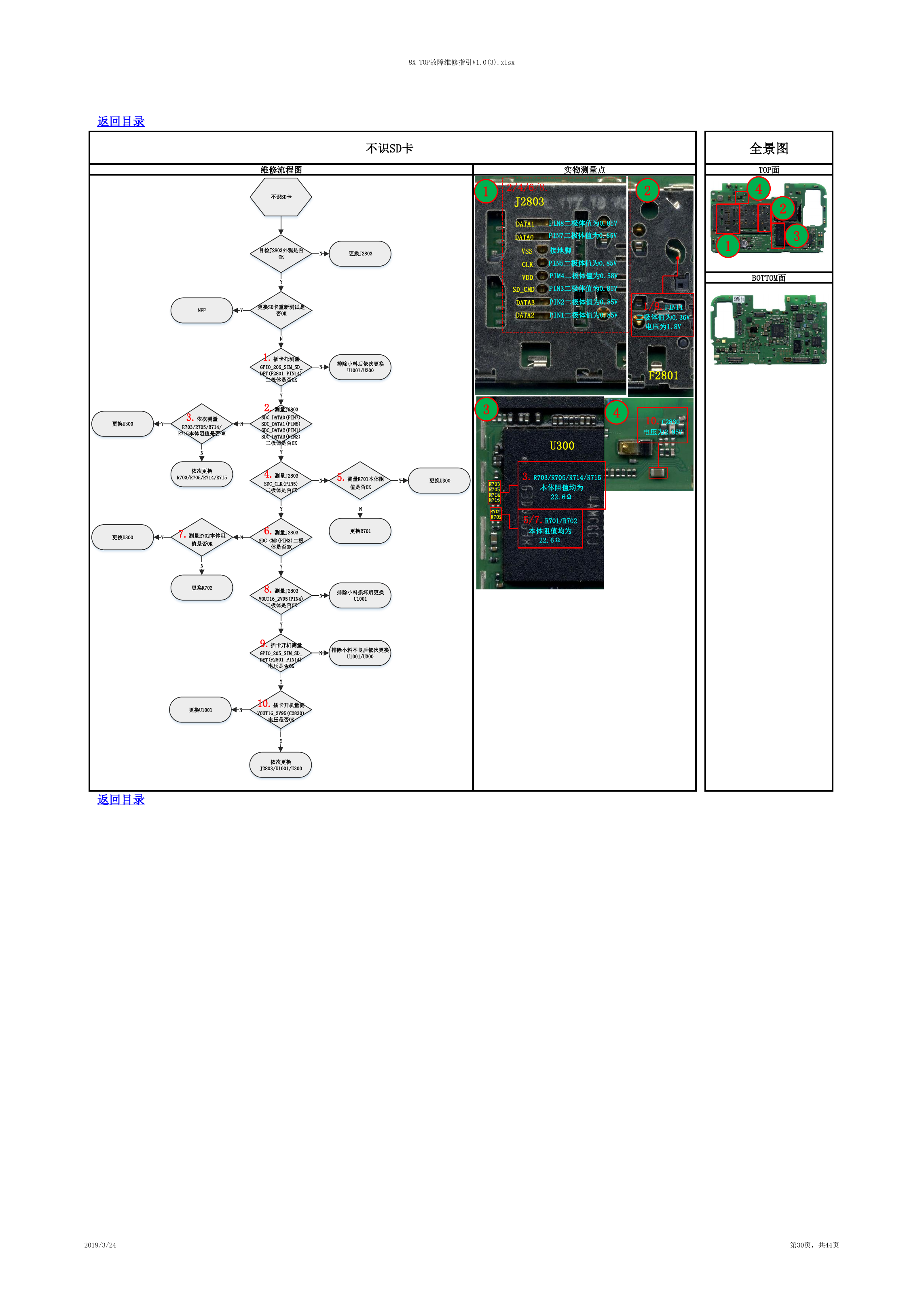

8X TOP故障维修指引V1.0(3).xlsx 返回目录 不识SD卡 维修流程图 实物测量点 1 2/4/6/8. J2803 2 DATA1 DATA0 VSS CLK VDD PIN8二极体值为0.85V PIN7二极体值为0.85V 接地脚 PIN5二极体值为0.85V PIM4二极体值为0.58V SD_CMD PIN3二极体值为0.85V DATA3 DATA2 PIN2二极体值为0.85V PIN1二极体值为0.85V 1/9.PIN14 二极体值为0.36V 电压为1.8V F2801 4 10.C2830 电压为2.95V 3 R703 R705 R714 R715 R701 R702 U300 3.R703/R705/R714/R715 本体阻值均为 22.6Ω 5/7.R701/R702 本体阻值均为 22.6Ω 全景图 TOP面 4 2 3 BOTTOM面 1 返回目录 2019/3/24 第30页，共44页 不识SD卡目检J2803外观是否OK更换J2803N更换SD卡重新测试是否OKYYNFFN2.测量J2803SDC_DATA0(PIN7)SDC_DATA1(PIN8)SDC_DATA2(PIN1)SDC_DATA3(PIN2)二极体是否OKN3.依次测量R703/R705/R714/R715本体阻值是否OKN依次更换R703/R705/R714/R715Y更换U300Y4.测量J2803SDC_CLK(PIN5)二极体是否OKN5.测量R701本体阻值是否OKN更换R701Y更换U300Y6.测量J2803SDC_CMD(PIN3)二极体是否OKN7.测量R702本体阻值是否OKN更换R702Y更换U300Y1.插卡托测量GPIO_206_SIM_SD_DET(F2801 PIN14)二极体是否OKYN排除小料后依次更换U1001/U3008.测量J2803VOUT16_2V95(PIN4)二极体是否OKNY排除小料损坏后更换U100110.插卡开机量测VOUT16_2V95(C2830)电压是否OKN更换U1001Y依次更换J2803/U1001/U3009.插卡开机测量GPIO_205_SIM_SD_DET(F2801 PIN14)电压是否OKYN排除小料不良后依次更换U1001/U300
