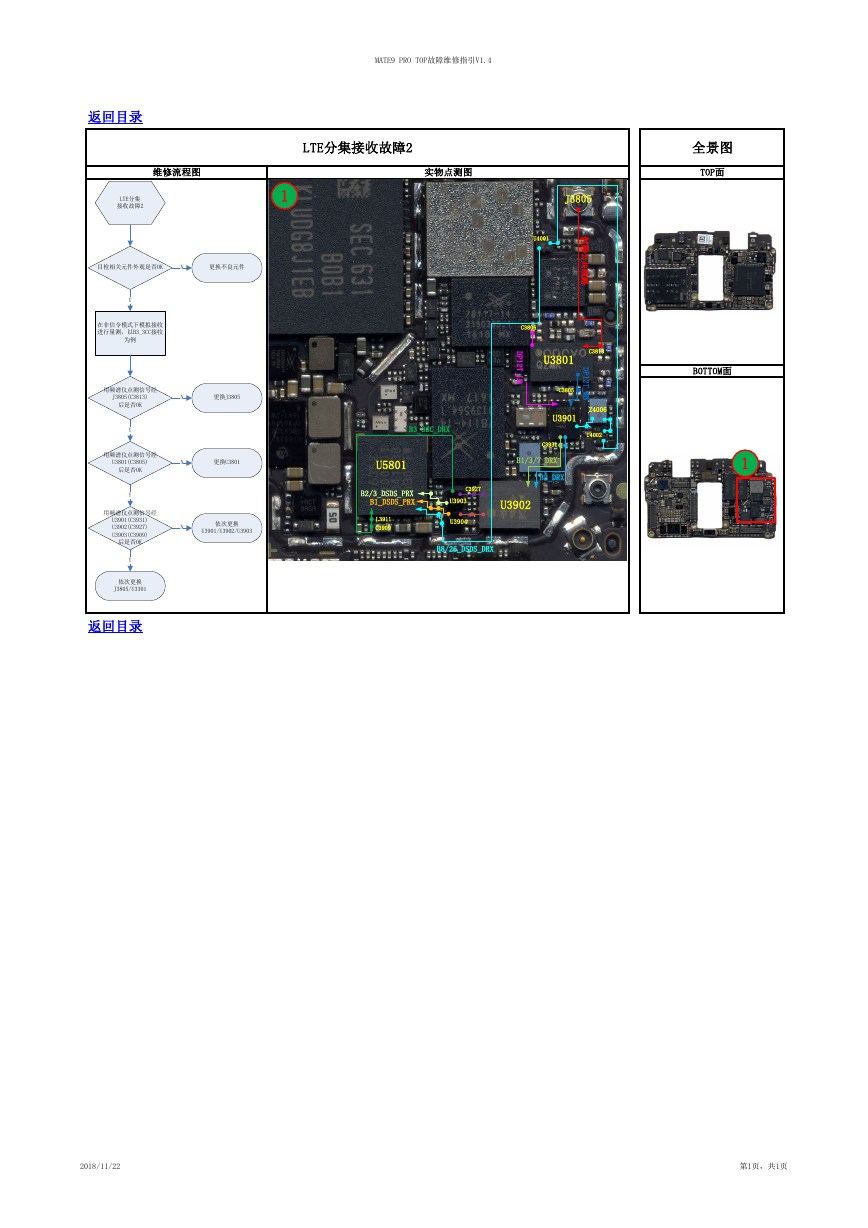

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 LTE分集接收故障2 全景图 TOP面 LTE分集 接收故障2 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B3_3CC接收 为例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) 后是否OK Y 用频谱仪点测信号经 U3901(C3931) U3902(C3927) U3903(C3909) 后是否OK Y 依次更换 J3805/U3301 返回目录 N N N 更换J3805 更换U3801 依次更换 U3901/U3902/U3903 U4001 J3805 射 频 公 共 线 路 C3806 D P 1 2 T _ L B C3813 U3801 C3805 U3901 D P 1 2 T _ M B Z4006 U4002 C3931 B1/3/7_DRX B2_DRX BOTTOM面 1 C3927 U3903 U3904 U3902 B8/26_DSDS_DRX B3_3CC_DRX U5801 B2/3_DSDS_PRX B1_DSDS_PRX L3911 C3909 2018/11/22 第1页，共1页
