华为P8Max 原厂图 维修流程图 不开机（无电流.pdf

发布时间：2022-03-25 发布人：admin 分类：说明书 资料大小：0.28M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

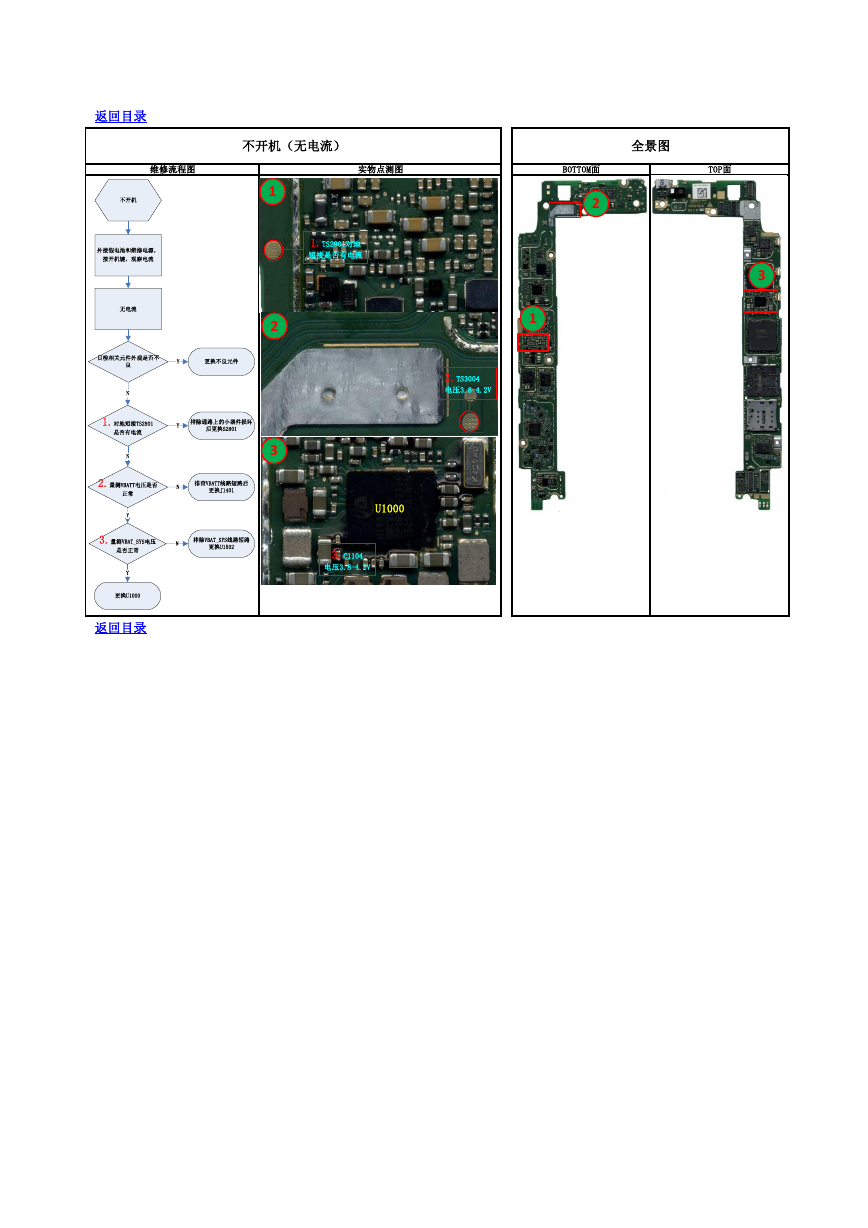

    返回目录 不开机（无电流） 全景图 维修流程图 实物点测图 BOTTOM面 TOP面 2 3 1 2.TS3004 电压3.8-4.2V 1.TS2901对地 短接是否有电流 1 2 3 U1000 3.C1104 电压3.8-4.2V 返回目录 更换U1000更换不良元件排除通路上的小器件损坏后更换S2801Y不开机目检相关元件外观是否不良1.对地短接TS2901 是否有电流2.量测VBATT电压是否正常排查VBATT线路短路后更换J1401NNYYN外接假电池和维修电源， 按开机键，观察电流 无电流3.量测VBAT_SYS电压是否正常Y排除VBAT_SYS线路短路更换U1502N
