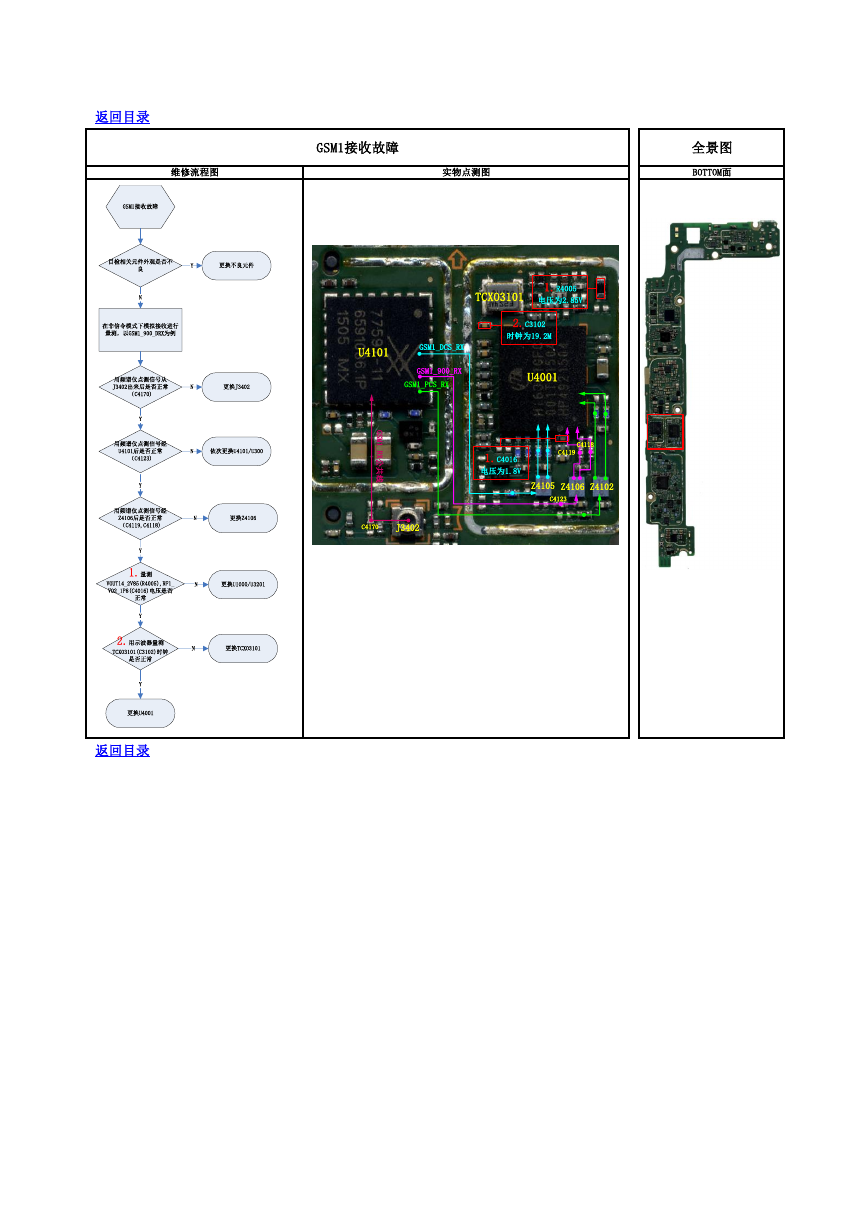

返回目录 GSM1接收故障 维修流程图 实物点测图 全景图 BOTTOM面 TCXO3101 1.R4005 电压为2.85V 2.C3102 时钟为19.2M U4101 GSM1_DCS_RX GSM1_900_RX GSM1_PCS_RX U4001 G S M 1 _ R X 公 共 线 C4170 J3402 C4118 C4119 1.C4016 电压为1.8V Z4105 Z4106 Z4102 C4123 返回目录 GSM1接收故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟接收进行量测，以GSM1_900_DRX为例用频谱仪点测信号从J3402出来后是否正常（C4170)用频谱仪点测信号经U4101后是否正常（C4123)NY更换J3402NN依次更换U4101/U3001.量测VOUT14_2V85(R4005),RF1_VO2_1P8(C4016)电压是否正常更换U1000/U3201N2.用示波器量测TCXO3101(C3102)时钟是否正常Y更换TCXO3101N更换U4001YY用频谱仪点测信号经Z4106后是否正常（C4119,C4118)更换Z4106NY
