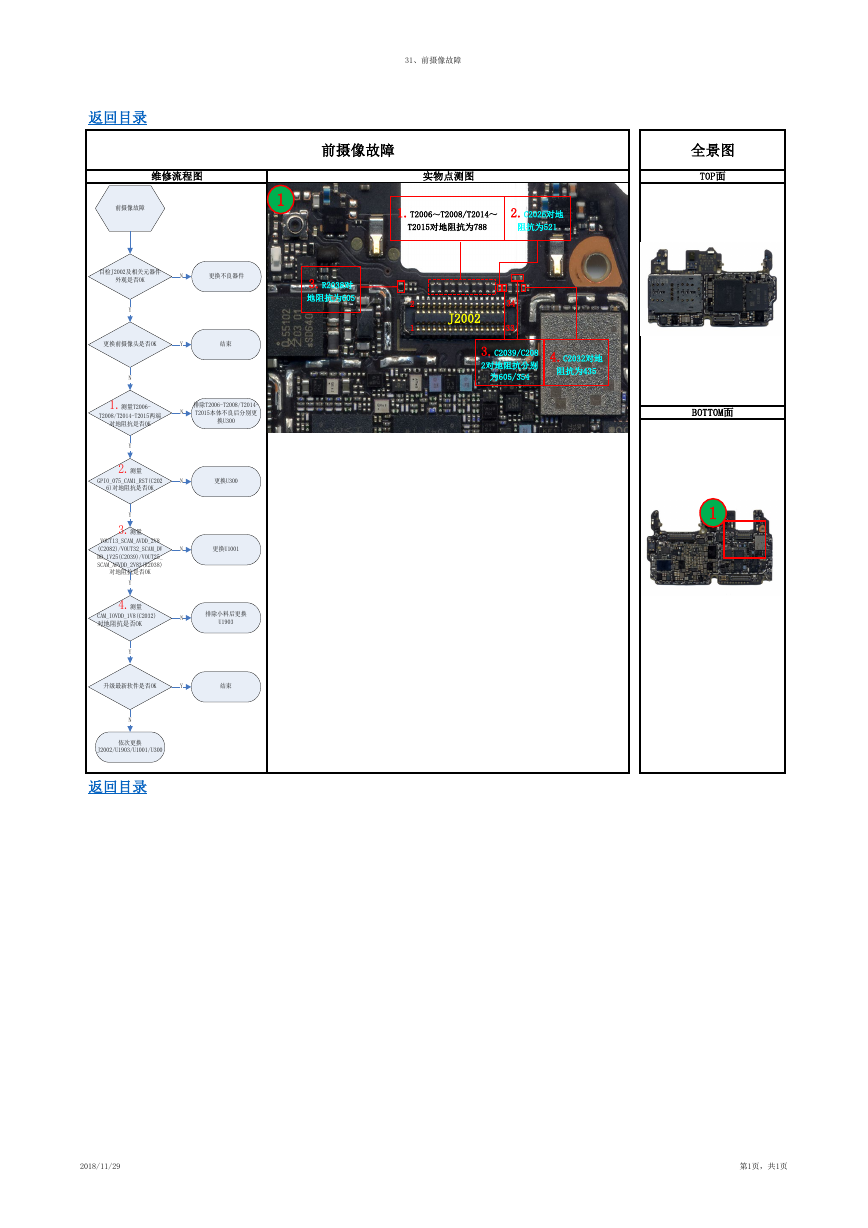

31、前摄像故障 返回目录 维修流程图 实物点测图 前摄像故障 全景图 TOP面 前摄像故障 1 1.T2006～T2008/T2014～ 2.C2026对地 T2015对地阻抗为788 阻抗为521 3.R2038对 地阻抗为605 2 1 J2002 34 33 3.C2039/C208 2对地阻抗分别 为605/354 4.C2032对地 阻抗为435 BOTTOM面 1 目检J2002及相关元器件 外观是否OK N 更换不良器件 Y 更换前摄像头是否OK Y 结束 N 1.测量T2006- T2008/T2014-T2015两端 对地阻抗是否OK 排除T2006-T2008/T2014- T2015本体不良后分别更 N 换U300 Y 2.测量 GPIO_075_CAM1_RST(C202 N 更换U300 6)对地阻抗是否OK Y 3.测量 VOUT13_SCAM_AVDD_2V8 (C2082)/VOUT32_SCAM_DV DD_1V25(C2039)/VOUT25_ SCAM_AFVDD_2V83(R2038) 对地阻抗是否OK Y 4.测量 CAM_IOVDD_1V8(C2032) 对地阻抗是否OK Y N 更换U1001 N 排除小料后更换 U1903 升级最新软件是否OK Y 结束 N 依次更换 J2002/U1903/U1001/U300 返回目录 2018/11/29 第1页，共1页
