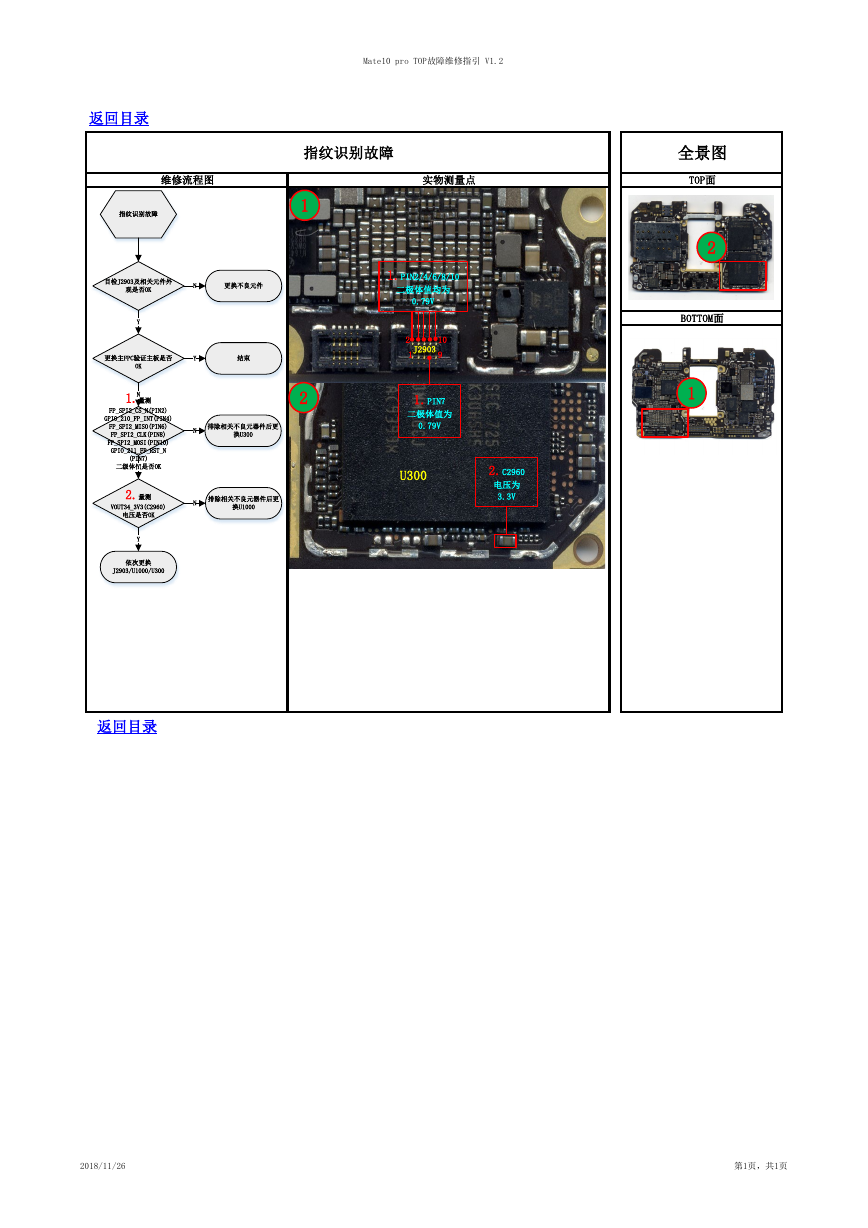

全景图 TOP面 2 BOTTOM面 1 1 2 1.PIN2/4/6/8/10 二极体值均为 0.79V 2 1 J2903 10 9 1.PIN7 二极体值为 0.79V U300 2.C2960 电压为 3.3V Mate10 pro TOP故障维修指引 V1.2 指纹识别故障 维修流程图 实物测量点 返回目录 指纹识别故障 目检J2903及相关元件外 观是否OK N 更换不良元件 Y 更换主FPC验证主板是否 Y 结束 N N 排除相关不良元器件后更 换U300 排除相关不良元器件后更 换U1000 OK N1.量测 FP_SPI2_CS_N(PIN2) GPIO_210_FP_INT(PIN4) FP_SPI2_MISO(PIN6) FP_SPI2_CLK(PIN8) FP_SPI2_MOSI(PIN10) GPIO_211_FP_RST_N (PIN7) 二级体值是否OK Y 2.量测 VOUT34_3V3(C2960) 电压是否OK Y 依次更换 J2903/U1000/U300 返回目录 2018/11/26 第1页，共1页
