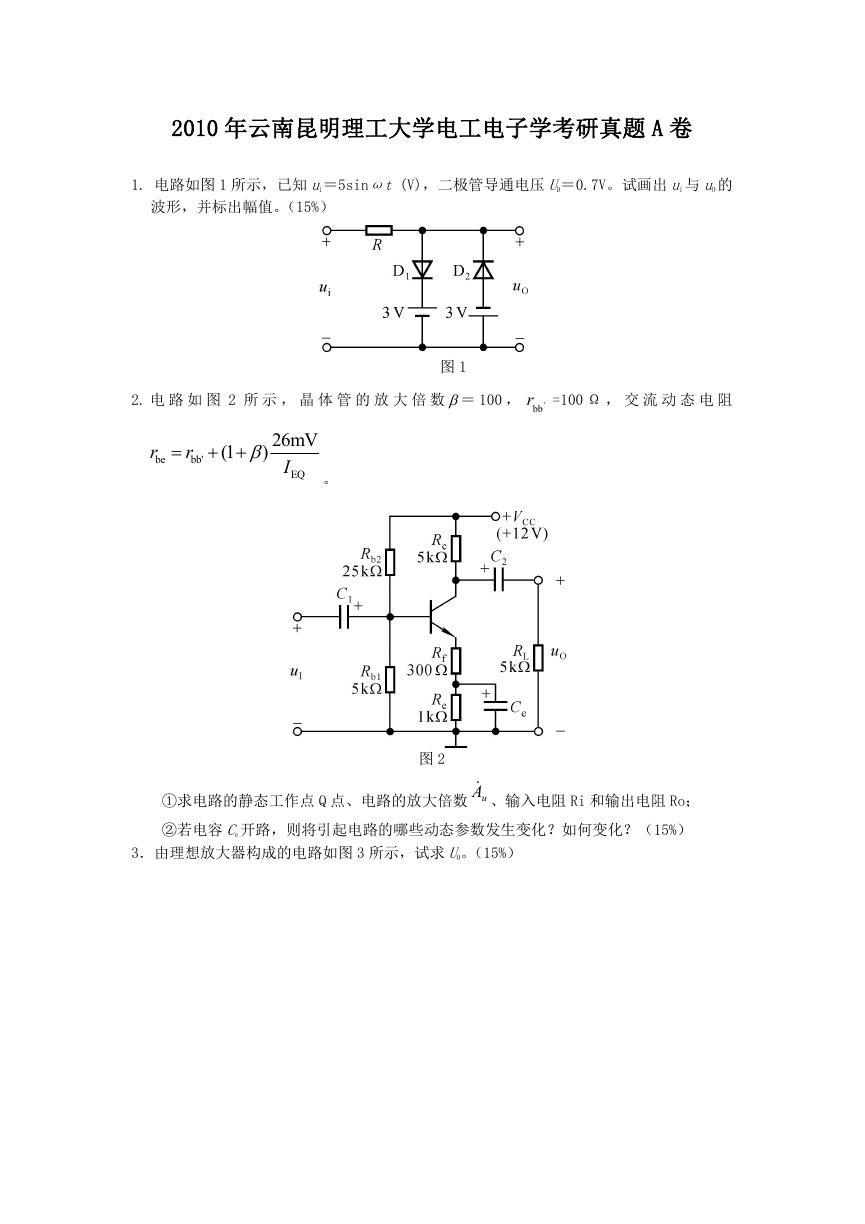

2010 年云南昆明理工大学电工电子学考研真题 A 卷 1. 电路如图 1 所示，已知 ui＝5sinωt (V)，二极管导通电压 UD＝0.7V。试画出 ui 与 uO 的波形，并标出幅值。（15%）解图 P1.4 图 1 2. 电路如图 2 所示，晶体管的放大倍数 ＝ 100 ， 'bbr =100 Ω ，交流动态电阻 r be  r bb' (1   )  26mV I EQ 2.73k   。图 2 ①求电路的静态工作点 Q 点、电路的放大倍数 uA ②若电容 Ce 开路，则将引起电路的哪些动态参数发生变化？如何变化？（15%）、输入电阻 Ri 和输出电阻 Ro； 3．由理想放大器构成的电路如图 3 所示，试求 U0。（15%）

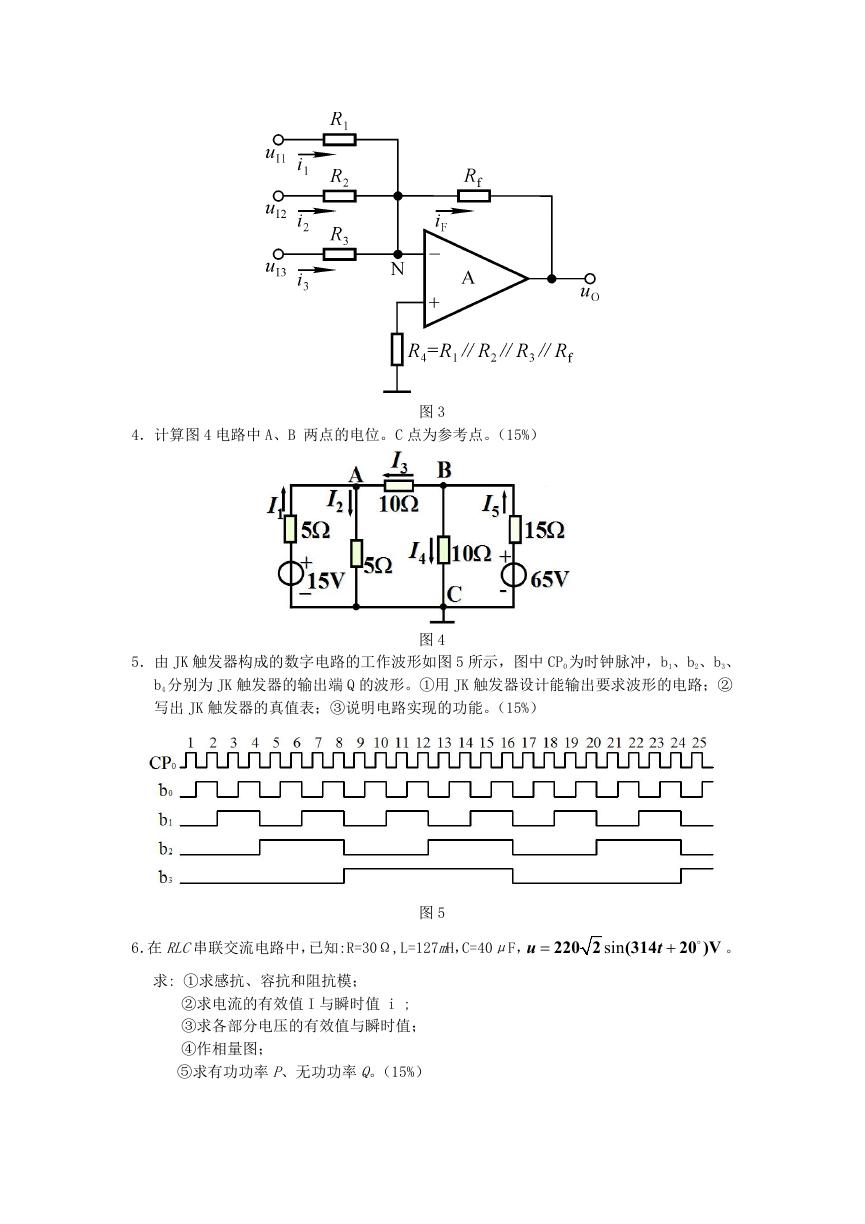

4．计算图 4 电路中 A、B 两点的电位。C 点为参考点。（15%）图 3 5．由 JK 触发器构成的数字电路的工作波形如图 5 所示，图中 CP0 为时钟脉冲，b1、b2、b3、 b4 分别为 JK 触发器的输出端 Q 的波形。①用 JK 触发器设计能输出要求波形的电路；② 写出 JK 触发器的真值表；③说明电路实现的功能。（15%）图 4 u 6．在 RLC串联交流电路中，已知:R=30Ω,L=127mH，C=40μF，  220 2 sin (314 t  20 )V 。图 5 求: ①求感抗、容抗和阻抗模； ②求电流的有效值 I 与瞬时值 i ; ③求各部分电压的有效值与瞬时值； ④作相量图； ⑤求有功功率 P、无功功率 Q。（15%）

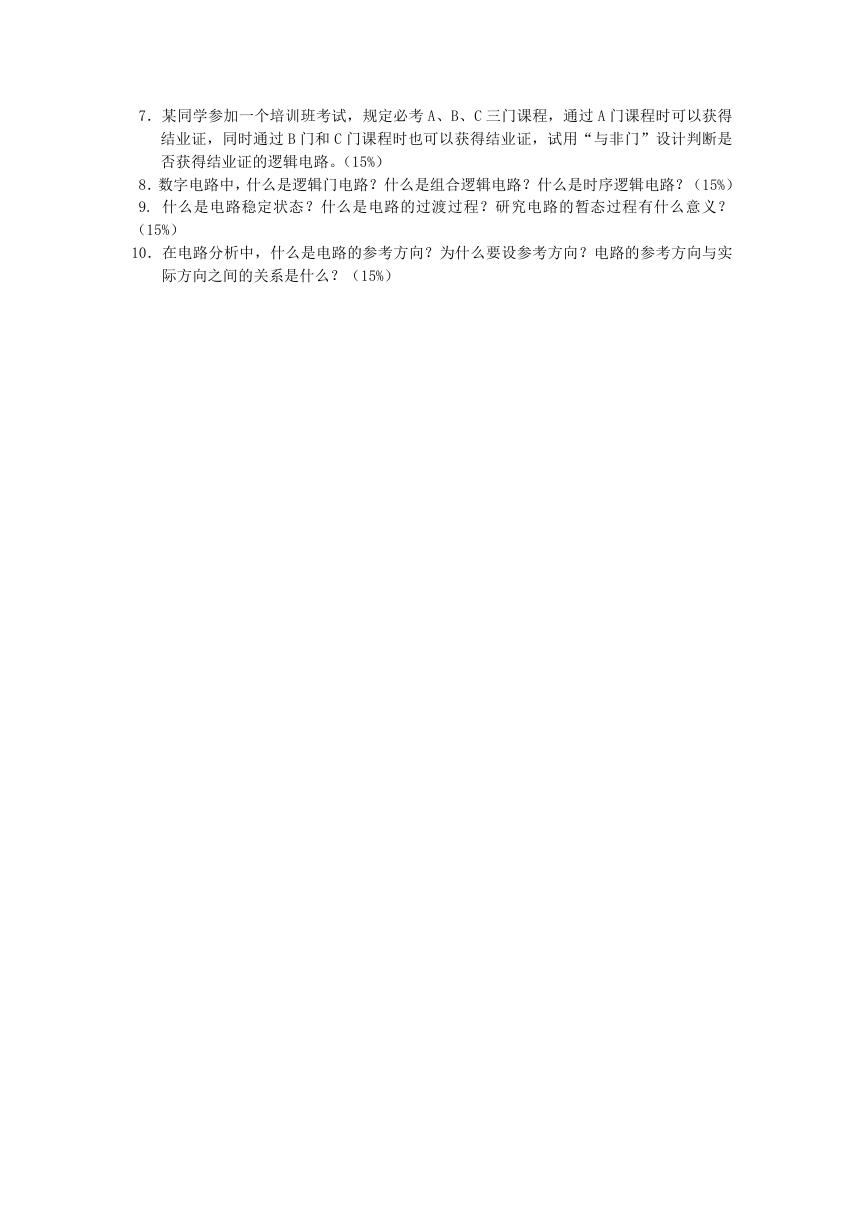

7．某同学参加一个培训班考试，规定必考 A、B、C 三门课程，通过 A 门课程时可以获得结业证，同时通过 B 门和 C 门课程时也可以获得结业证，试用“与非门”设计判断是否获得结业证的逻辑电路。（15%） 8．数字电路中，什么是逻辑门电路？什么是组合逻辑电路？什么是时序逻辑电路？（15%） 9. 什么是电路稳定状态？什么是电路的过渡过程？研究电路的暂态过程有什么意义？（15%） 10．在电路分析中，什么是电路的参考方向？为什么要设参考方向？电路的参考方向与实际方向之间的关系是什么？（15%）
