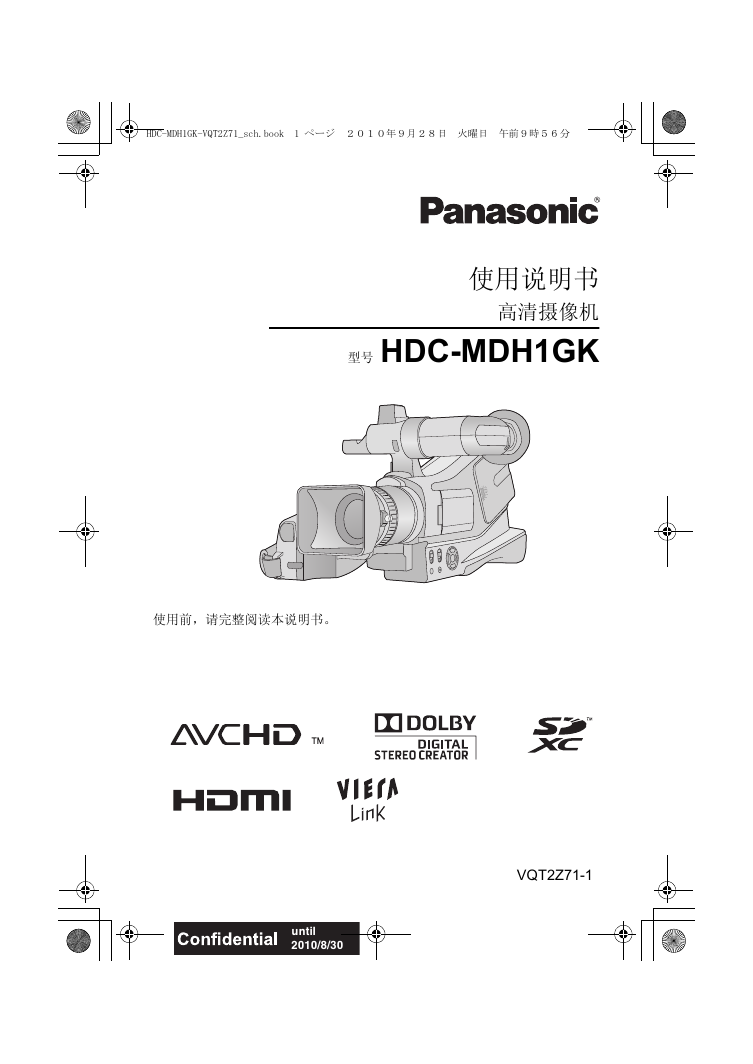

HDC-MDH1GK-VQT2Z71_sch.book 1 ページ２０１０年９月２８日　火曜日　午前９時５６分使用说明书高清摄像机型号 HDC-MDH1GK 使用前，请完整阅读本说明书。 VQT2Z71-1 until 2010/8/30

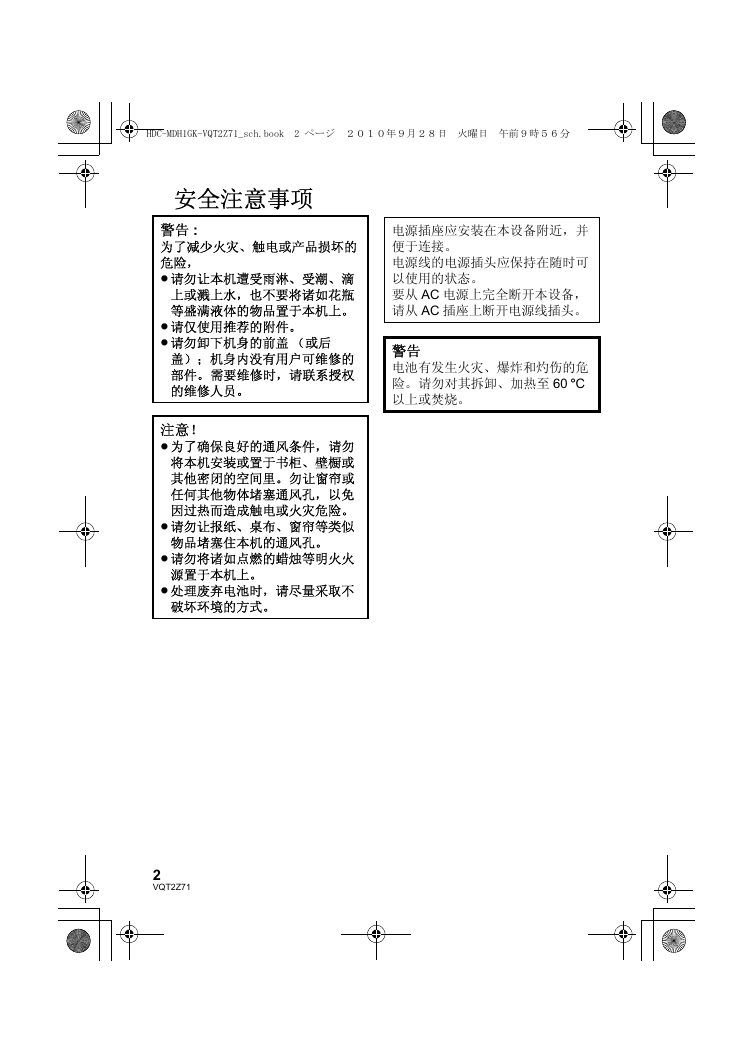

HDC-MDH1GK-VQT2Z71_sch.book 2 ページ２０１０年９月２８日　火曜日　午前９時５６分电源插座应安装在本设备附近，并便于连接。电源线的电源插头应保持在随时可以使用的状态。要从 AC 电源上完全断开本设备，请从 AC 插座上断开电源线插头。警告电池有发生火灾、爆炸和灼伤的危险。请勿对其拆卸、加热至 60 xC 以上或焚烧。安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， ≥ 请勿让本机遭受雨淋、受潮、滴上或溅上水，也不要将诸如花瓶等盛满液体的物品置于本机上。 ≥ 请仅使用推荐的附件。 ≥ 请勿卸下机身的前盖（或后盖）；机身内没有用户可维修的部件。需要维修时，请联系授权的维修人员。注意！ ≥ 为了确保良好的通风条件，请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。勿让窗帘或任何其他物体堵塞通风孔，以免因过热而造成触电或火灾危险。 ≥ 请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。 ≥ 请勿将诸如点燃的蜡烛等明火火源置于本机上。 ≥ 处理废弃电池时，请尽量采取不破坏环境的方式。 2 VQT2Z71

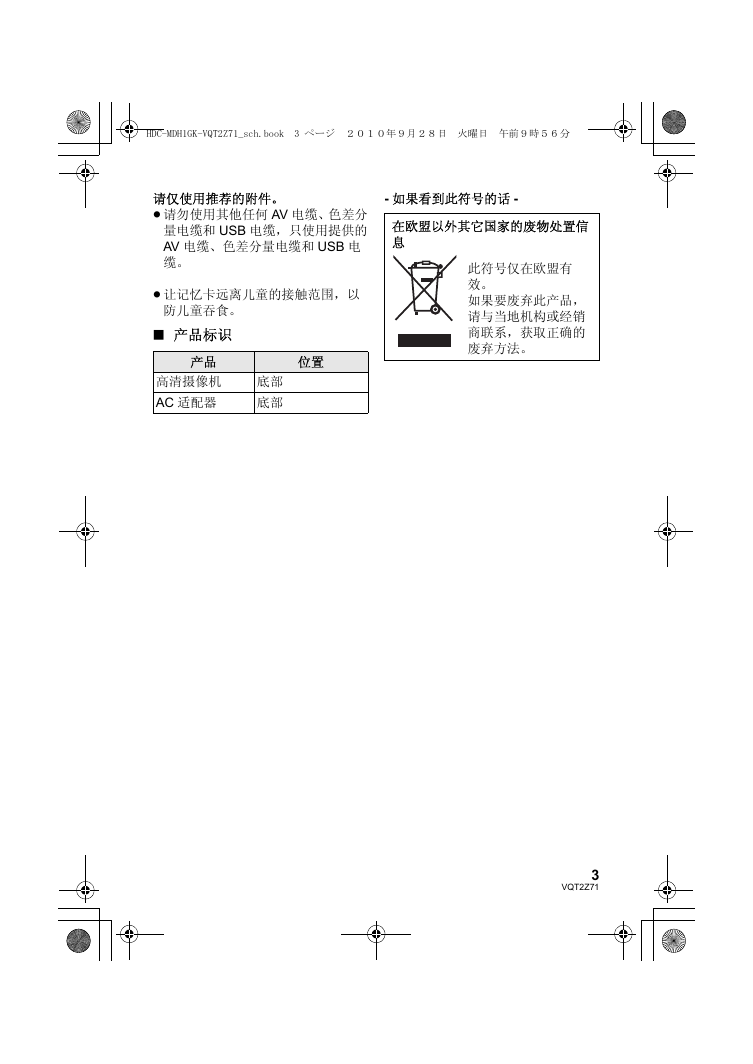

HDC-MDH1GK-VQT2Z71_sch.book 3 ページ２０１０年９月２８日　火曜日　午前９時５６分请仅使用推荐的附件。 ≥ 请勿使用其他任何 AV 电缆、色差分量电缆和 USB 电缆，只使用提供的 AV 电缆、色差分量电缆和 USB 电缆。 ≥ 让记忆卡远离儿童的接触范围，以防儿童吞食。 ∫ 产品标识产品高清摄像机 AC 适配器位置底部底部 - 如果看到此符号的话 - 在欧盟以外其它国家的废物处置信息此符号仅在欧盟有效。如果要废弃此产品，请与当地机构或经销商联系，获取正确的废弃方法。 3 VQT2Z71

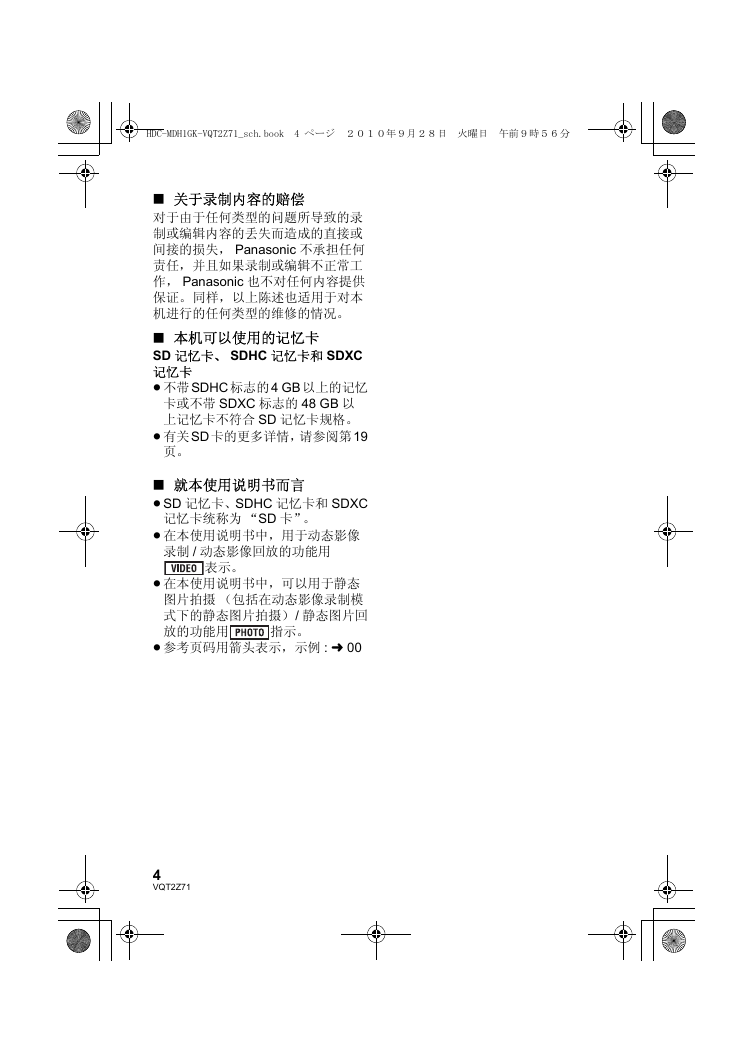

HDC-MDH1GK-VQT2Z71_sch.book 4 ページ２０１０年９月２８日　火曜日　午前９時５６分 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机进行的任何类型的维修的情况。 ∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第19 页。 ∫ 就本使用说明书而言 ≥SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 在本使用说明书中，用于动态影像录制 / 动态影像回放的功能用表示。 ≥ 在本使用说明书中，可以用于静态图片拍摄（包括在动态影像录制模式下的静态图片拍摄）/ 静态图片回放的功能用指示。 ≥ 参考页码用箭头表示，示例 : l 00 4 VQT2Z71

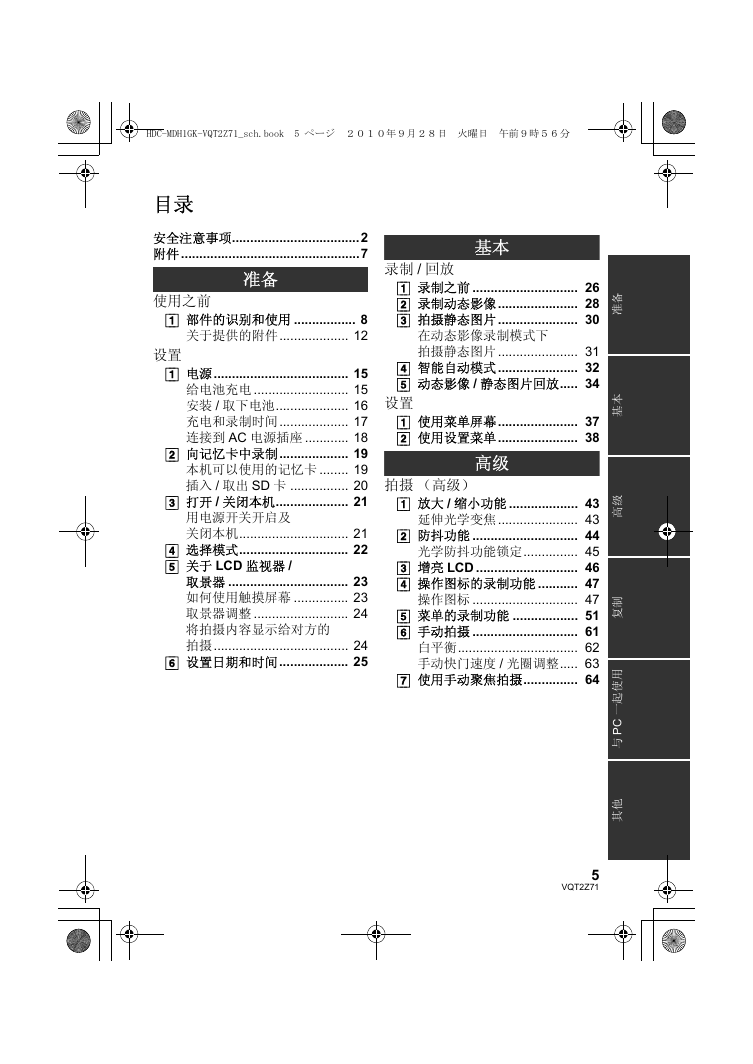

HDC-MDH1GK-VQT2Z71_sch.book 5 ページ２０１０年９月２８日　火曜日　午前９時５６分目录安全注意事项...................................2 附件.................................................7 准备使用之前 [1] 部件的识别和使用 ................. 8 关于提供的附件................... 12 设置 [1] 电源..................................... 15 给电池充电 .......................... 15 安装 / 取下电池.................... 16 充电和录制时间................... 17 连接到 AC 电源插座 ............ 18 [2] 向记忆卡中录制................... 19 本机可以使用的记忆卡 ........ 19 插入 / 取出 SD 卡 ................ 20 [3] 打开 / 关闭本机.................... 21 用电源开关开启及关闭本机.............................. 21 [4] 选择模式.............................. 22 [5] 关于 LCD 监视器 / 取景器 ................................. 23 如何使用触摸屏幕 ............... 23 取景器调整 .......................... 24 将拍摄内容显示给对方的拍摄..................................... 24 [6] 设置日期和时间................... 25 基本录制 / 回放 [1] 录制之前 ............................. 26 [2] 录制动态影像...................... 28 [3] 拍摄静态图片...................... 30 在动态影像录制模式下拍摄静态图片...................... 31 [4] 智能自动模式...................... 32 [5] 动态影像 / 静态图片回放..... 34 设置 [1] 使用菜单屏幕...................... 37 [2] 使用设置菜单...................... 38 高级拍摄（高级） [1] 放大 / 缩小功能 ................... 43 延伸光学变焦...................... 43 [2] 防抖功能 ............................. 44 光学防抖功能锁定............... 45 [3] 增亮 LCD ............................ 46 [4] 操作图标的录制功能 ........... 47 操作图标 ............................. 47 [5] 菜单的录制功能 .................. 51 [6] 手动拍摄 ............................. 61 白平衡................................. 62 手动快门速度 / 光圈调整..... 63 [7] 使用手动聚焦拍摄............... 64 备准本基级高制复用使起一 C P 与他其 5 VQT2Z71

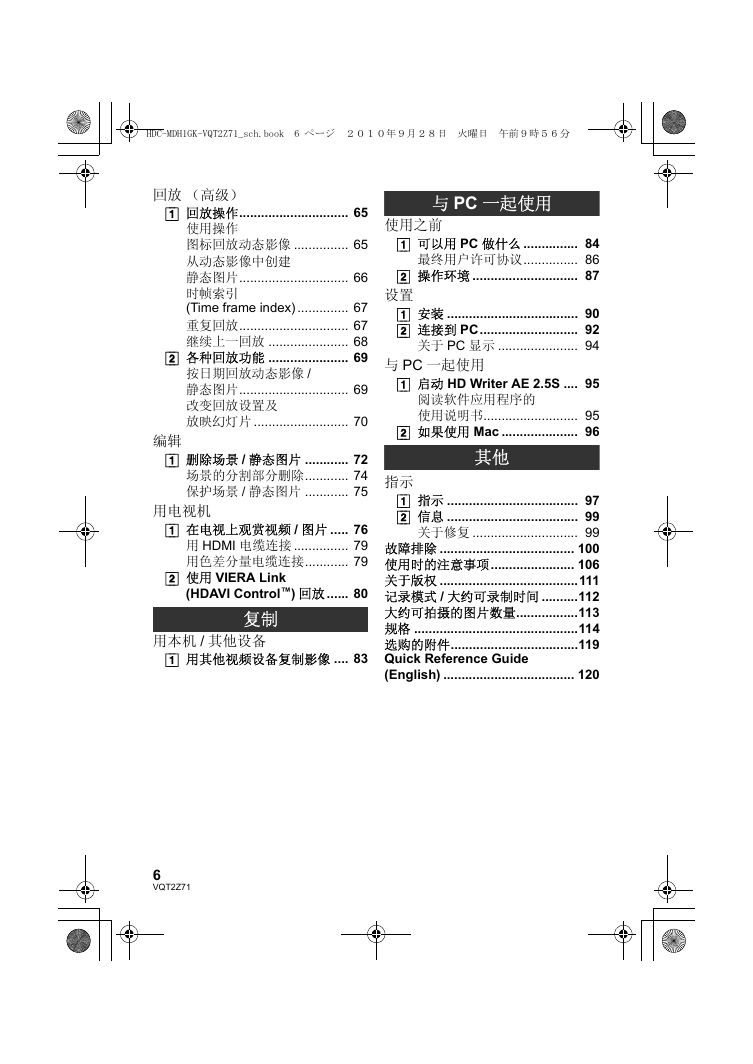

HDC-MDH1GK-VQT2Z71_sch.book 6 ページ２０１０年９月２８日　火曜日　午前９時５６分与 PC 一起使用使用之前 [1] 可以用 PC 做什么 ............... 84 最终用户许可协议............... 86 [2] 操作环境 ............................. 87 设置 [1] 安装 .................................... 90 [2] 连接到 PC........................... 92 关于 PC 显示 ...................... 94 与 PC 一起使用 [1] 启动 HD Writer AE 2.5S .... 95 阅读软件应用程序的使用说明书.......................... 95 [2] 如果使用 Mac ..................... 96 其他指示 [1] 指示 .................................... 97 [2] 信息 .................................... 99 关于修复 ............................. 99 故障排除 ..................................... 100 使用时的注意事项....................... 106 关于版权 ......................................111 记录模式 / 大约可录制时间 ..........112 大约可拍摄的图片数量.................113 规格 .............................................114 选购的附件...................................119 Quick Reference Guide (English) .................................... 120 回放（高级） [1] 回放操作.............................. 65 使用操作图标回放动态影像 ............... 65 从动态影像中创建静态图片.............................. 66 时帧索引 (Time frame index) .............. 67 重复回放.............................. 67 继续上一回放 ...................... 68 [2] 各种回放功能 ...................... 69 按日期回放动态影像 / 静态图片.............................. 69 改变回放设置及放映幻灯片 .......................... 70 编辑 [1] 删除场景 / 静态图片 ............ 72 场景的分割部分删除............ 74 保护场景 / 静态图片 ............ 75 用电视机 [1] 在电视上观赏视频 / 图片 ..... 76 用 HDMI 电缆连接 ............... 79 用色差分量电缆连接............ 79 [2] 使用 VIERA Link (HDAVI Control™) 回放 ...... 80 复制用本机 / 其他设备 [1] 用其他视频设备复制影像 .... 83 6 VQT2Z71

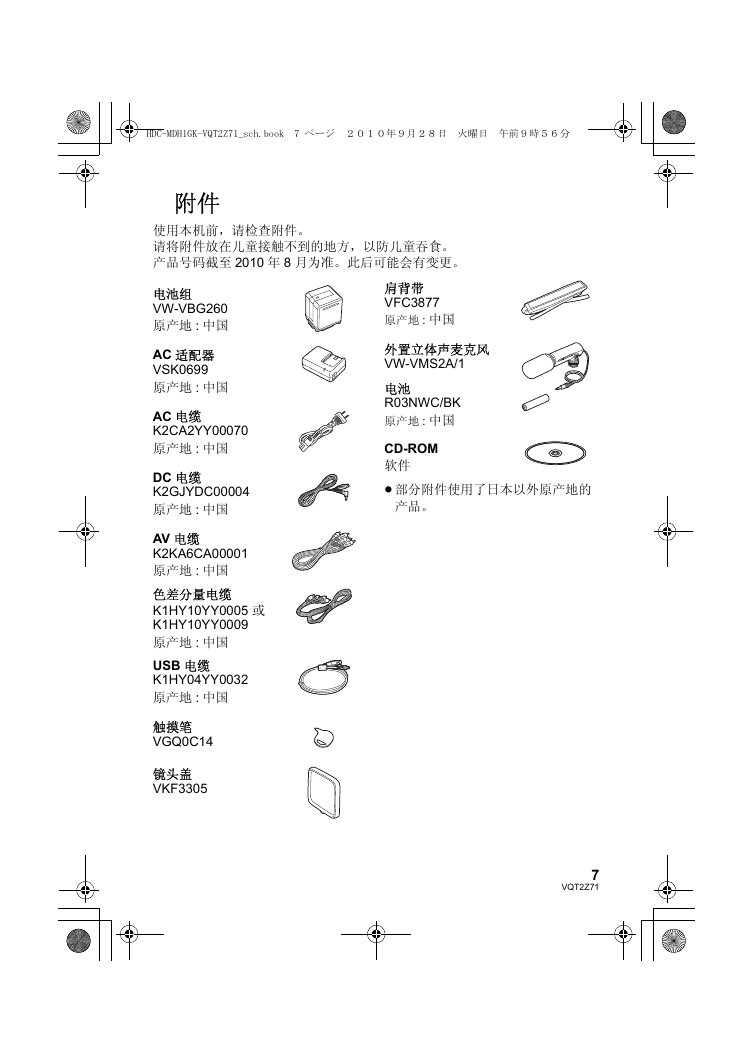

HDC-MDH1GK-VQT2Z71_sch.book 7 ページ２０１０年９月２８日　火曜日　午前９時５６分附件使用本机前，请检查附件。请将附件放在儿童接触不到的地方，以防儿童吞食。产品号码截至 2010 年 8 月为准。此后可能会有变更。电池组 VW-VBG260 原产地 : 中国 AC 适配器 VSK0699 原产地 : 中国 AC 电缆 K2CA2YY00070 原产地 : 中国 DC 电缆 K2GJYDC00004 原产地 : 中国 AV 电缆 K2KA6CA00001 原产地 : 中国色差分量电缆 K1HY10YY0005 或 K1HY10YY0009 原产地 : 中国 USB 电缆 K1HY04YY0032 原产地 : 中国触摸笔 VGQ0C14 镜头盖 VKF3305 肩背带 VFC3877 原产地 : 中国外置立体声麦克风 VW-VMS2A/1 电池 R03NWC/BK 原产地 : 中国 CD-ROM 软件 ≥ 部分附件使用了日本以外原产地的产品。 7 VQT2Z71

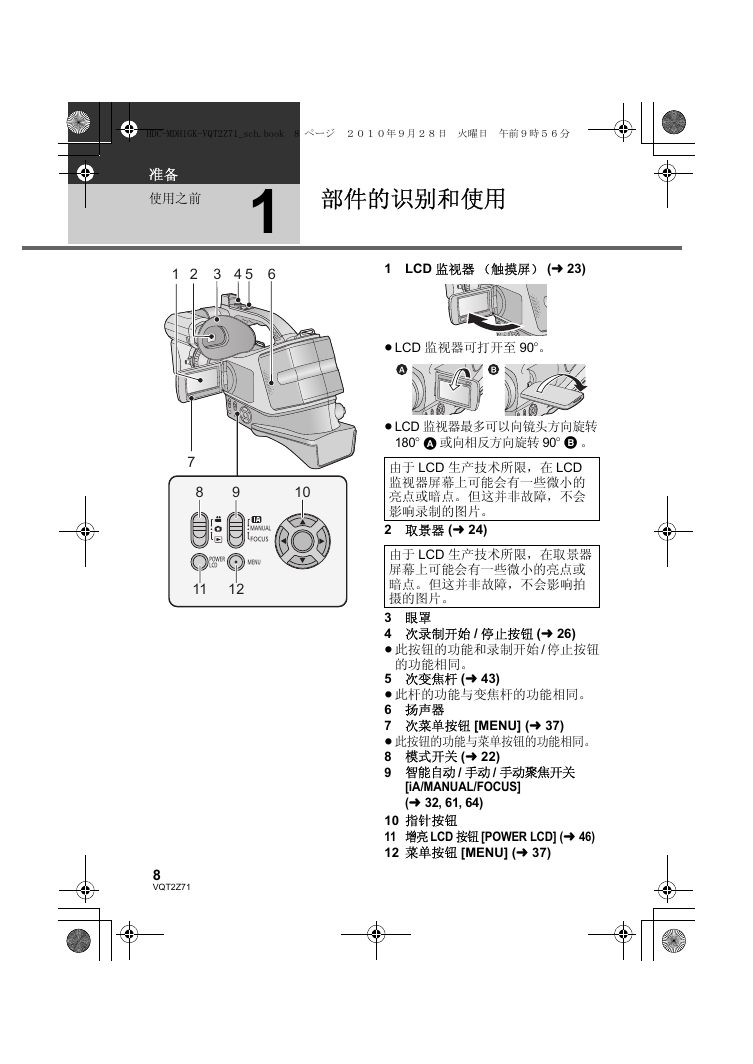

HDC-MDH1GK-VQT2Z71_sch.book 8 ページ２０１０年９月２８日　火曜日　午前９時５６分准备使用之前 1 部件的识别和使用 1 2 3 4 5 6 1 LCD 监视器（触摸屏） (l 23) ≥LCD 监视器可打开至 90o。 7 8 9 10 MANUAL FOCUS POWER LCD MENU 11 12 8 VQT2Z71 ≥LCD 监视器最多可以向镜头方向旋转 180o A 或向相反方向旋转 90o B 。由于 LCD 生产技术所限，在 LCD 监视器屏幕上可能会有一些微小的亮点或暗点。但这并非故障，不会影响录制的图片。 2 取景器 (l 24) 由于 LCD 生产技术所限，在取景器屏幕上可能会有一些微小的亮点或暗点。但这并非故障，不会影响拍摄的图片。 3 眼罩 4 次录制开始 / 停止按钮 (l 26) ≥ 此按钮的功能和录制开始 / 停止按钮的功能相同。 5 次变焦杆 (l 43) ≥ 此杆的功能与变焦杆的功能相同。 6 扬声器 7 次菜单按钮 [MENU] (l 37) ≥ 此按钮的功能与菜单按钮的功能相同。 8 模式开关 (l 22) 9 智能自动 / 手动 / 手动聚焦开关 [iA/MANUAL/FOCUS] (l 32, 61, 64) 10 指针按钮 11 增亮 LCD 按钮 [POWER LCD] (l 46) 12 菜单按钮 [MENU] (l 37)
