本文给大家讲述如何在可视化界面中使用贝塞尔曲线或多边形。 CODESYS 之贝塞尔曲线本文在《 CODESYS 之可视化控件颜色变化》的基础上来讲述曲线或便边形的使用。 1：视图中添加曲线 1.1 从可视化工具箱里添加 Curve 1.2 可以看到曲线的属性是一系列点的数组 2：codes 里有可视化专门对应的结构体数组， 2.1 在库管理器中点击添加库，并在弹出的界面中选择高级

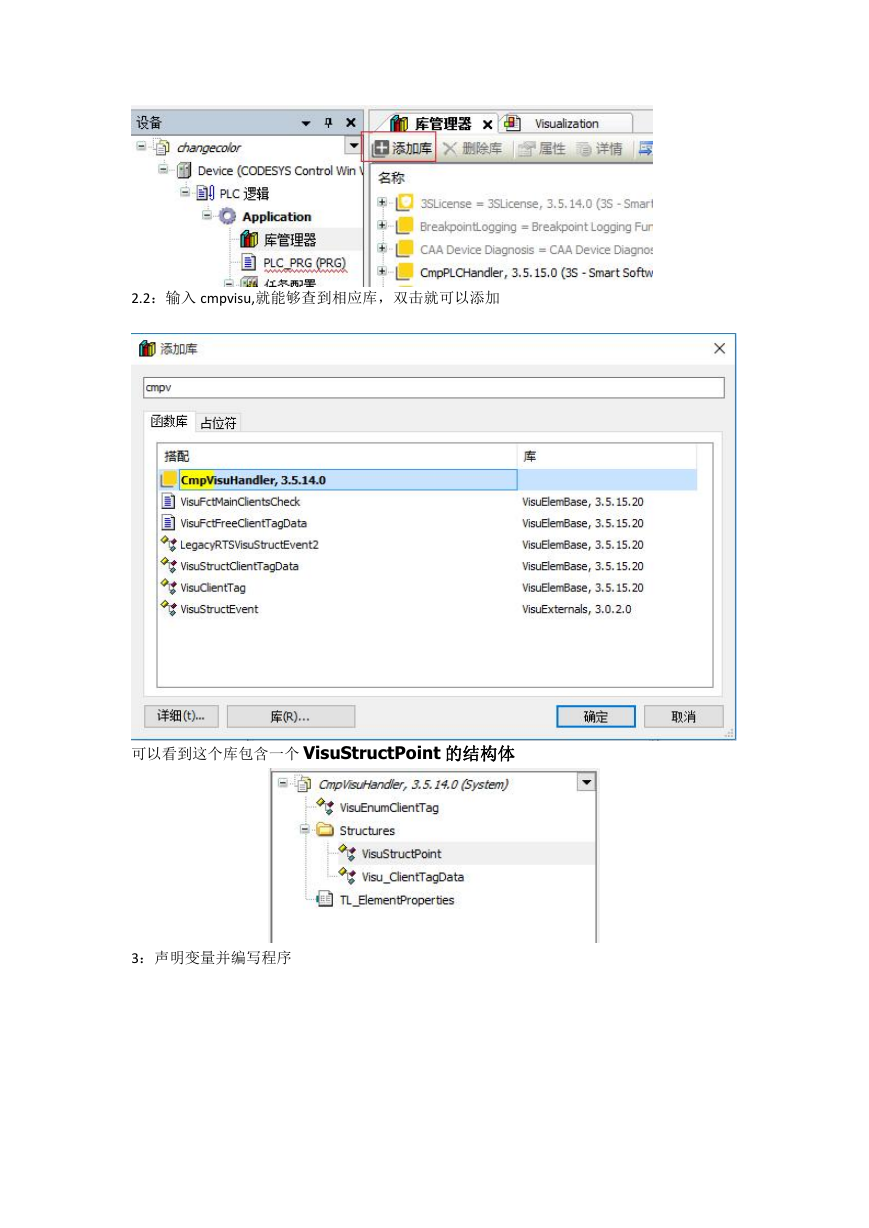

2.2：输入 cmpvisu,就能够查到相应库，双击就可以添加可以看到这个库包含一个 VisuStructPoint 的结构体 3：声明变量并编写程序

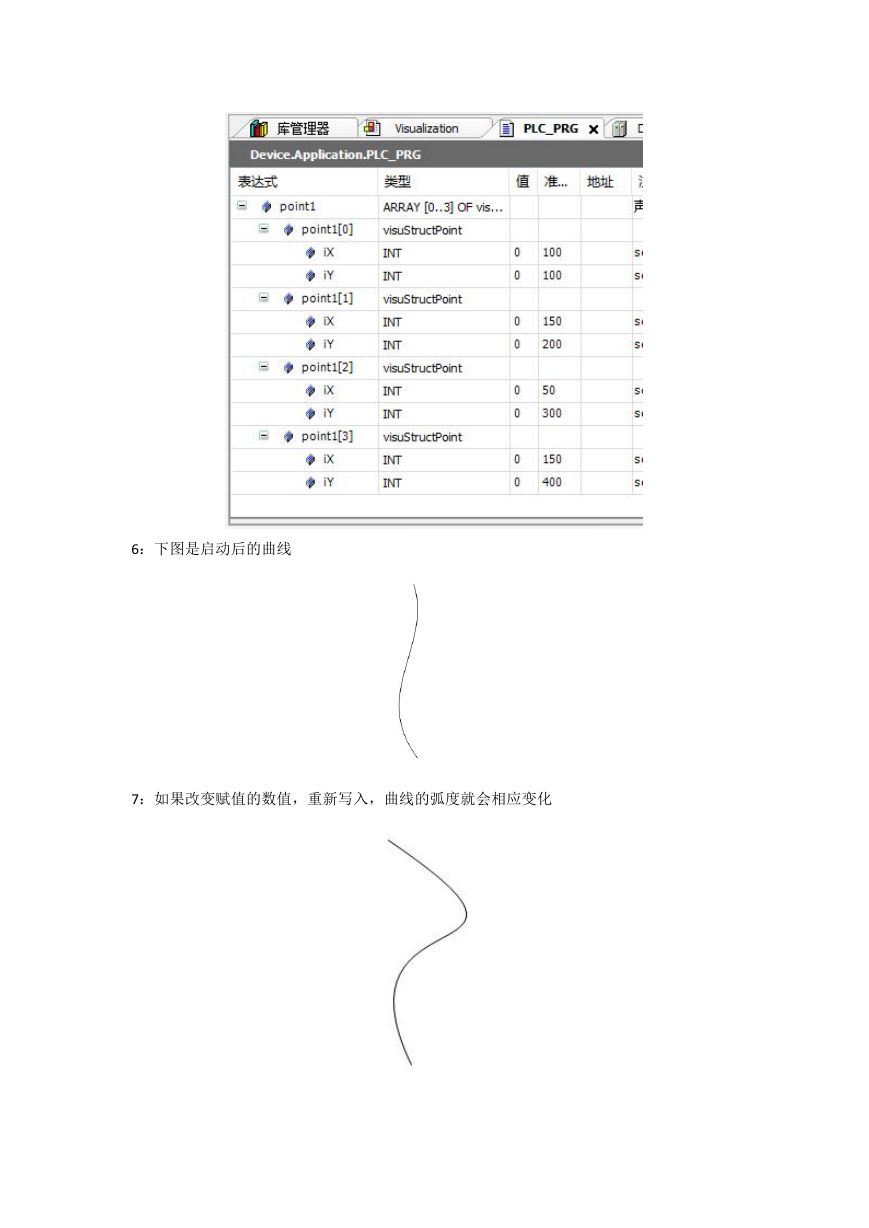

4：曲线关联变量，点的个数为 4 5：对四组点赋值，并写入

6：下图是启动后的曲线 7：如果改变赋值的数值，重新写入，曲线的弧度就会相应变化
