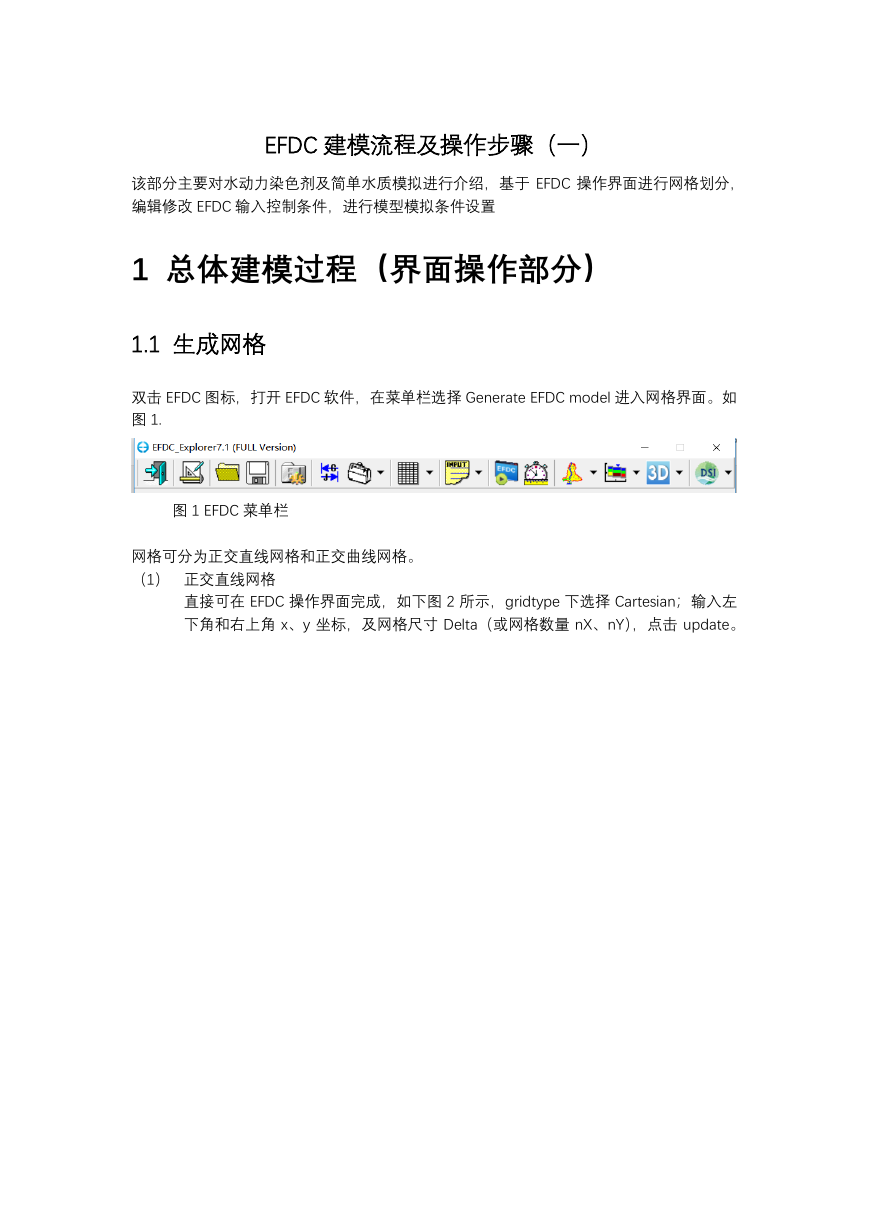

EFDC 建模流程及操作步骤（一）该部分主要对水动力染色剂及简单水质模拟进行介绍，基于 EFDC 操作界面进行网格划分，编辑修改 EFDC 输入控制条件，进行模型模拟条件设置 1 总体建模过程（界面操作部分） 1.1 生成网格双击 EFDC 图标，打开 EFDC 软件，在菜单栏选择 Generate EFDC model 进入网格界面。如图 1. 图 1 EFDC 菜单栏网格可分为正交直线网格和正交曲线网格。（1）正交直线网格直接可在 EFDC 操作界面完成，如下图 2 所示，gridtype 下选择 Cartesian；输入左下角和右上角 x、y 坐标，及网格尺寸 Delta（或网格数量 nX、nY），点击 update。

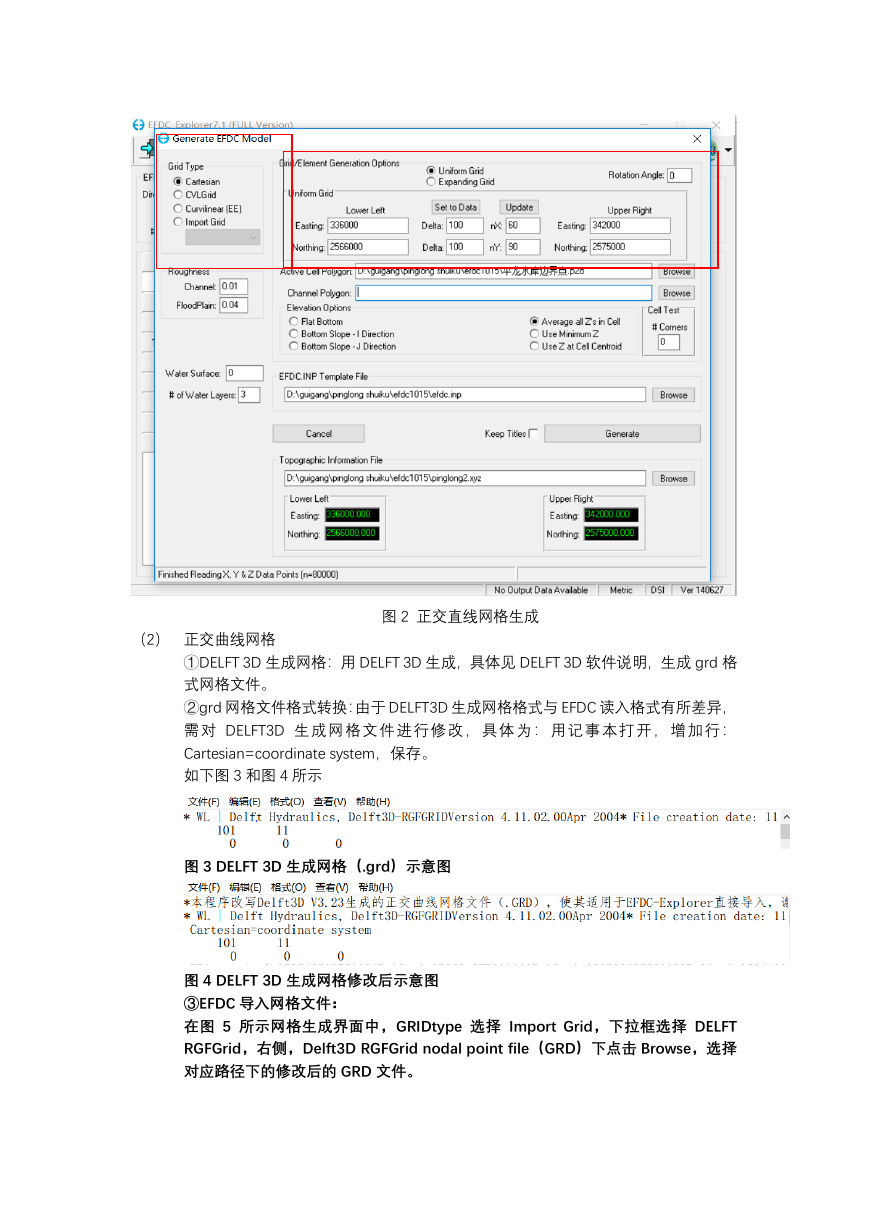

（2）正交曲线网格图 2 正交直线网格生成 ①DELFT 3D 生成网格：用 DELFT 3D 生成，具体见 DELFT 3D 软件说明，生成 grd 格式网格文件。 ②grd 网格文件格式转换：由于 DELFT3D 生成网格格式与 EFDC 读入格式有所差异，需对 DELFT3D 生成网格文件进行修改，具体为：用记事本打开，增加行： Cartesian=coordinate system，保存。如下图 3 和图 4 所示图 3 DELFT 3D 生成网格（.grd）示意图图 4 DELFT 3D 生成网格修改后示意图 ③EFDC 导入网格文件：在图 5 所示网格生成界面中，GRIDtype 选择 Import Grid，下拉框选择 DELFT RGFGrid，右侧，Delft3D RGFGrid nodal point file（GRD）下点击 Browse，选择对应路径下的修改后的 GRD 文件。

（3）模拟范围边界图 5 正交曲线网格生成示意图在图 6 所示网格生成界面中，Active CellPolygon(Optional)下点击 Browse，选择对应路径下的模拟范围边界文件（如水库边界线），文件格式如图 7 所示。

图 6 模拟范围边界文件加载（4）网格高程插值图 7 模拟范围边界文件格式在图 8 所示网格生成界面中，Elevation Options 下选择 Average all Z‘s in cell（网格内所有高程均值），选择后出现 Topographic Informatica File 选项，在右侧点击 Browse，

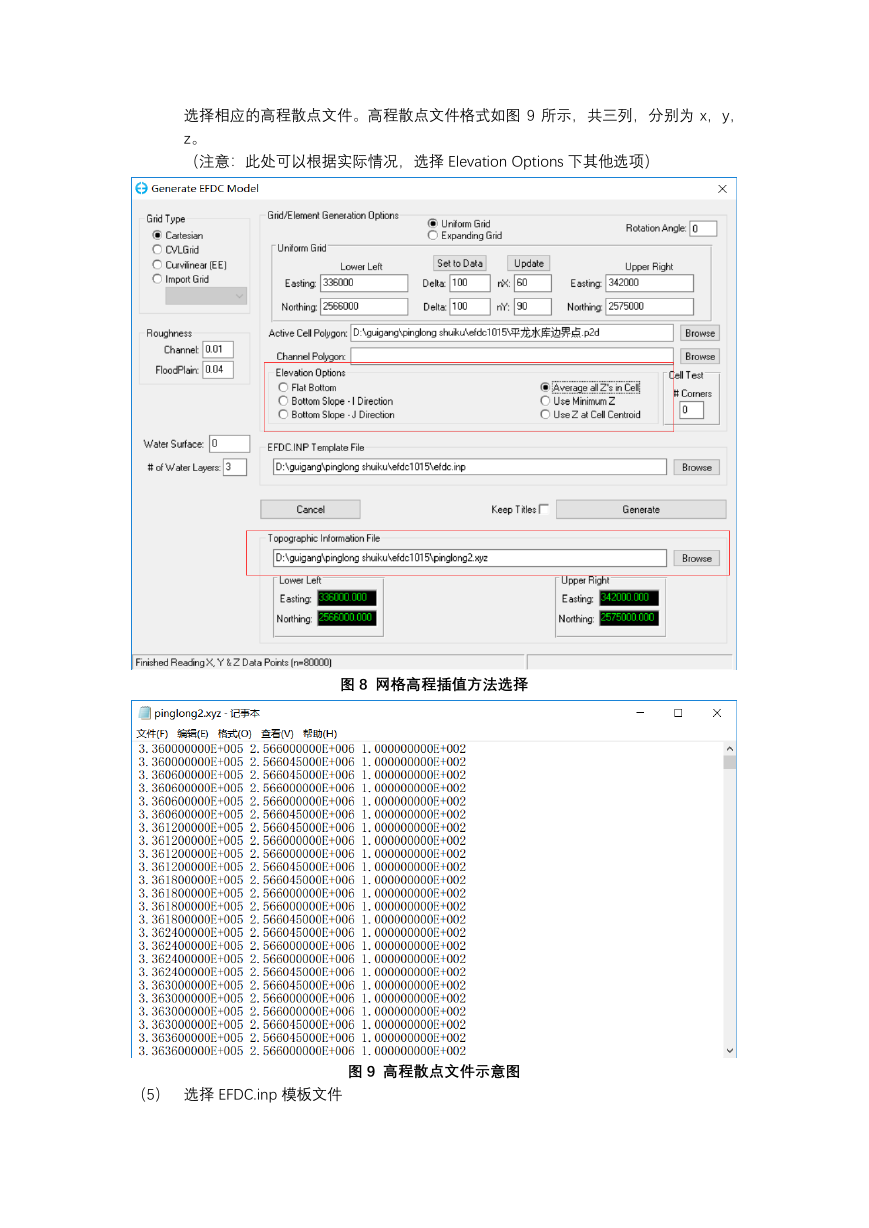

选择相应的高程散点文件。高程散点文件格式如图 9 所示，共三列，分别为 x，y， z。（注意：此处可以根据实际情况，选择 Elevation Options 下其他选项）图 8 网格高程插值方法选择（5）选择 EFDC.inp 模板文件图 9 高程散点文件示意图

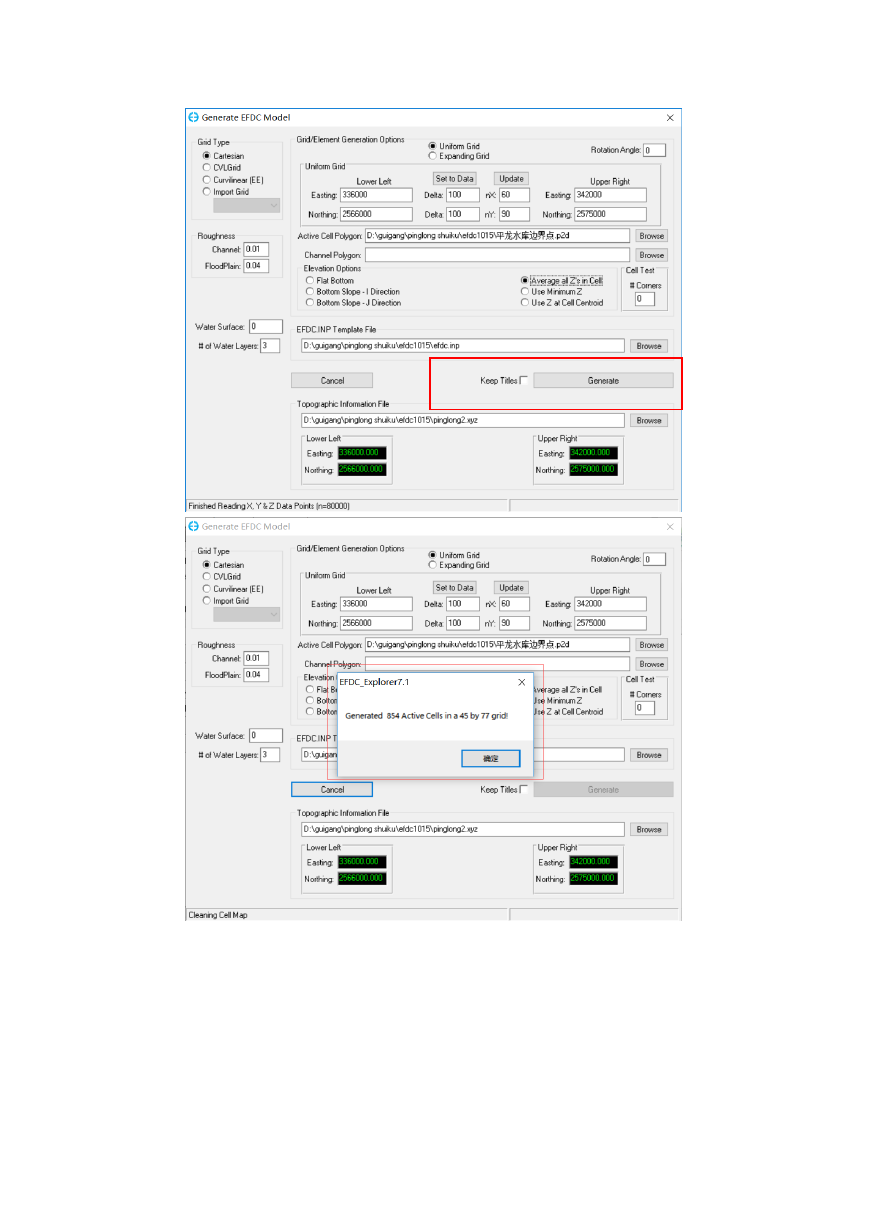

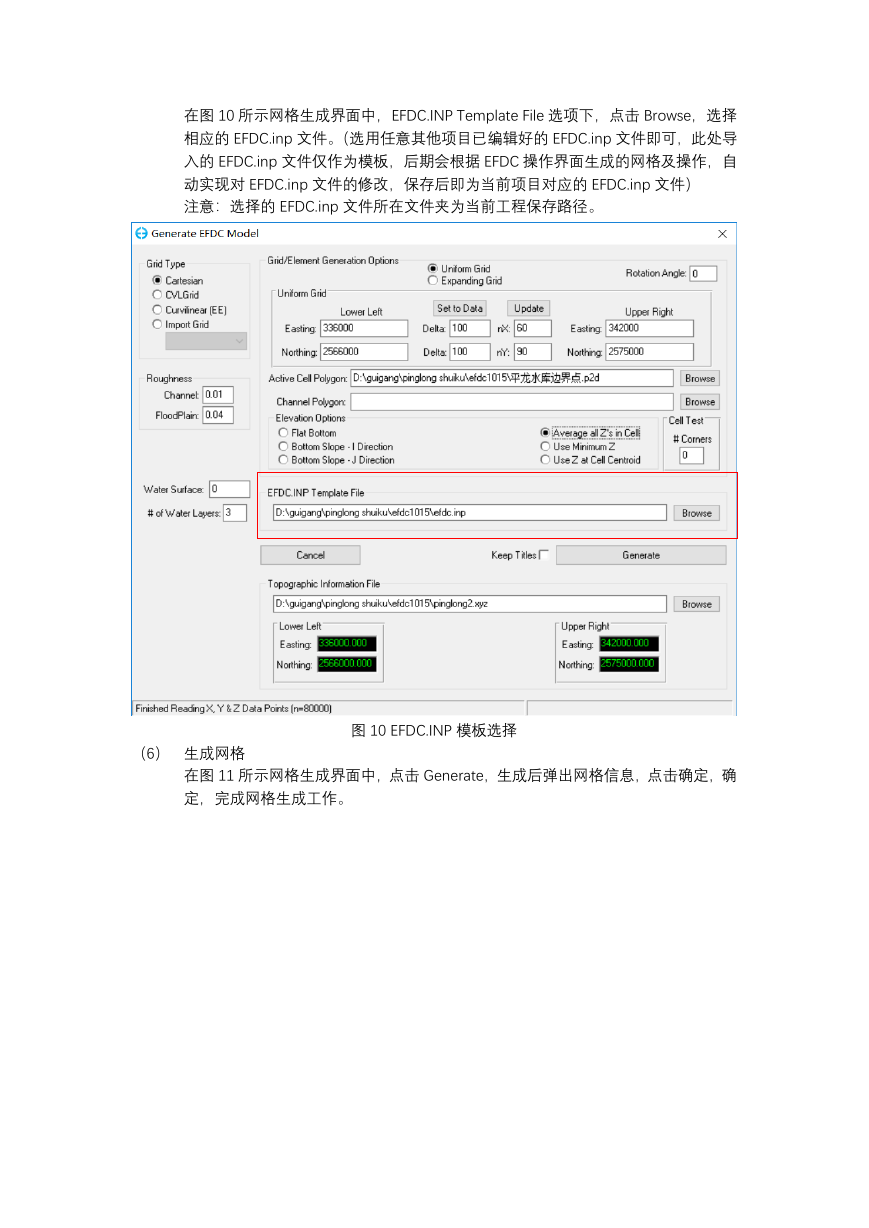

在图 10 所示网格生成界面中，EFDC.INP Template File 选项下，点击 Browse，选择相应的 EFDC.inp 文件。（选用任意其他项目已编辑好的 EFDC.inp 文件即可，此处导入的 EFDC.inp 文件仅作为模板，后期会根据 EFDC 操作界面生成的网格及操作，自动实现对 EFDC.inp 文件的修改，保存后即为当前项目对应的 EFDC.inp 文件）注意：选择的 EFDC.inp 文件所在文件夹为当前工程保存路径。（6）生成网格图 10 EFDC.INP 模板选择在图 11 所示网格生成界面中，点击 Generate，生成后弹出网格信息，点击确定，确定，完成网格生成工作。

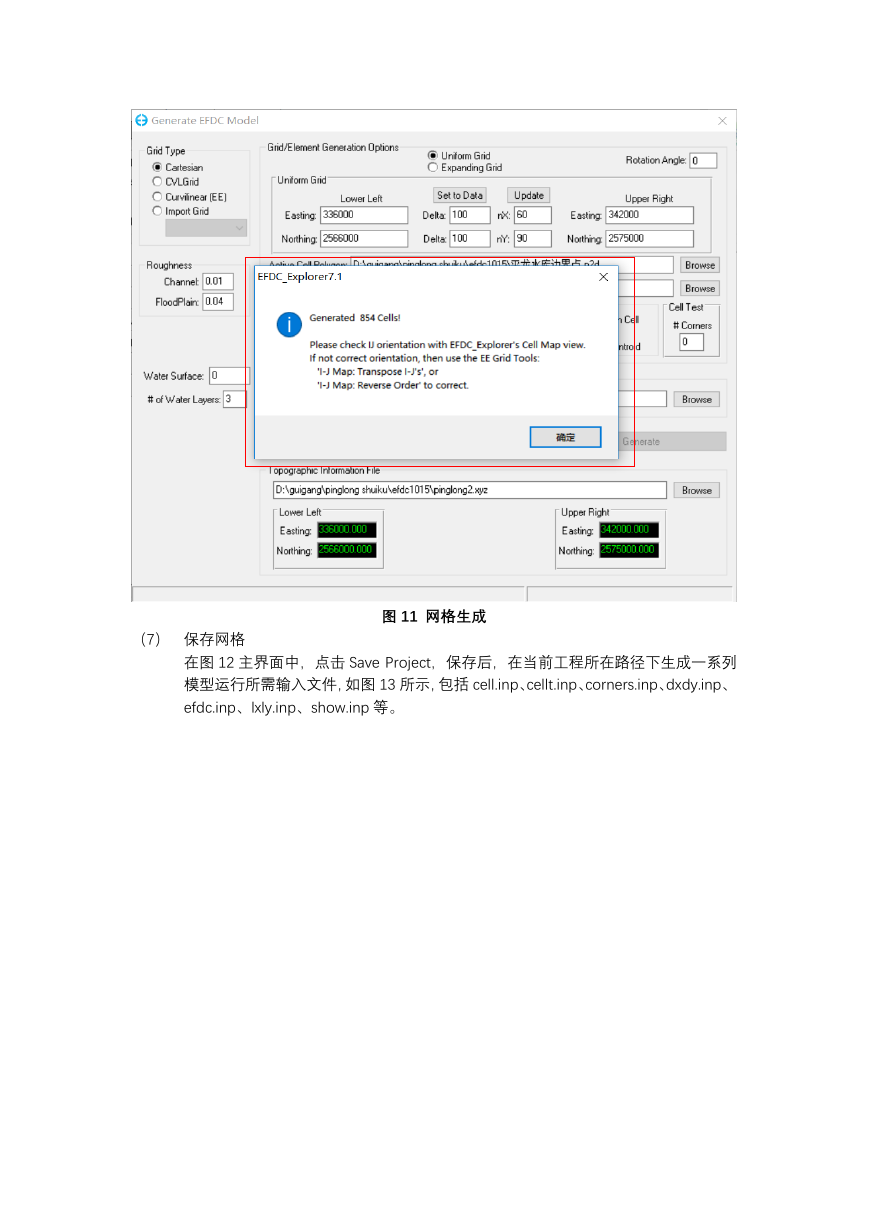

（7）保存网格图 11 网格生成在图 12 主界面中，点击 Save Project，保存后，在当前工程所在路径下生成一系列模型运行所需输入文件，如图 13 所示，包括 cell.inp、cellt.inp、corners.inp、dxdy.inp、 efdc.inp、lxly.inp、show.inp 等。
