微机原理课设-音乐发生器.docx

发布时间：2022-06-08 发布人：admin 分类：说明书 资料大小：1.12M 资料格式：docx 举报 版权申诉
第1页 / 共17页
第2页 / 共17页
第3页 / 共17页
第4页 / 共17页
第5页 / 共17页
第6页 / 共17页
第7页 / 共17页
第8页 / 共17页
资料共17页，剩余部分请下载后查看
    一、课程设计任务与要求
    二、总体方案设计分析
    1.设计思路
    2.设计分析
    三、硬件系统原理图设计
    四、软件设计
    1.主程序流程图
    2.切换音乐及暂停子程序流程图
    3.延时子程序流程图
    4.流程说明
    五、调试及运行结果
    六、课程设计总结
    收获与体会
    问题及解决方案
    特色
    改进想法
    七、附录
    代码

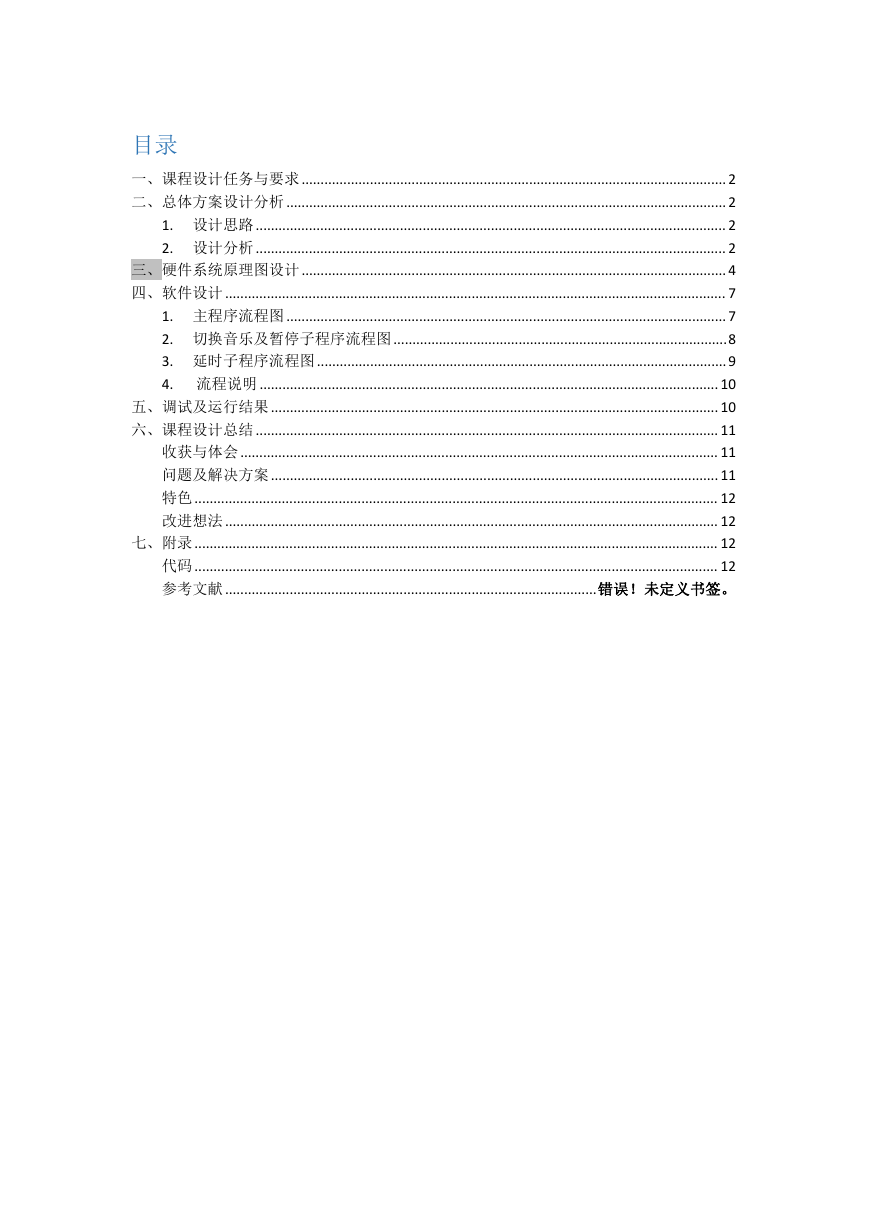

    目录 一、课程设计任务与要求................................................................................................................ 2 二、总体方案设计分析 .................................................................................................................... 2 1. 设计思路 ............................................................................................................................ 2 2. 设计分析 ............................................................................................................................ 2 三、硬件系统原理图设计................................................................................................................ 4 四、软件设计 .................................................................................................................................... 7 1. 主程序流程图 .................................................................................................................... 7 2. 切换音乐及暂停子程序流程图........................................................................................8 3. 延时子程序流程图 ............................................................................................................9 4. 流程说明 ......................................................................................................................... 10 五、调试及运行结果...................................................................................................................... 10 六、课程设计总结 .......................................................................................................................... 11 收获与体会.............................................................................................................................. 11 问题及解决方案...................................................................................................................... 11 特色 .......................................................................................................................................... 12 改进想法 .................................................................................................................................. 12 七、附录 .......................................................................................................................................... 12 代码 .......................................................................................................................................... 12 参考文献 ..................................................................................................错误！未定义书签。

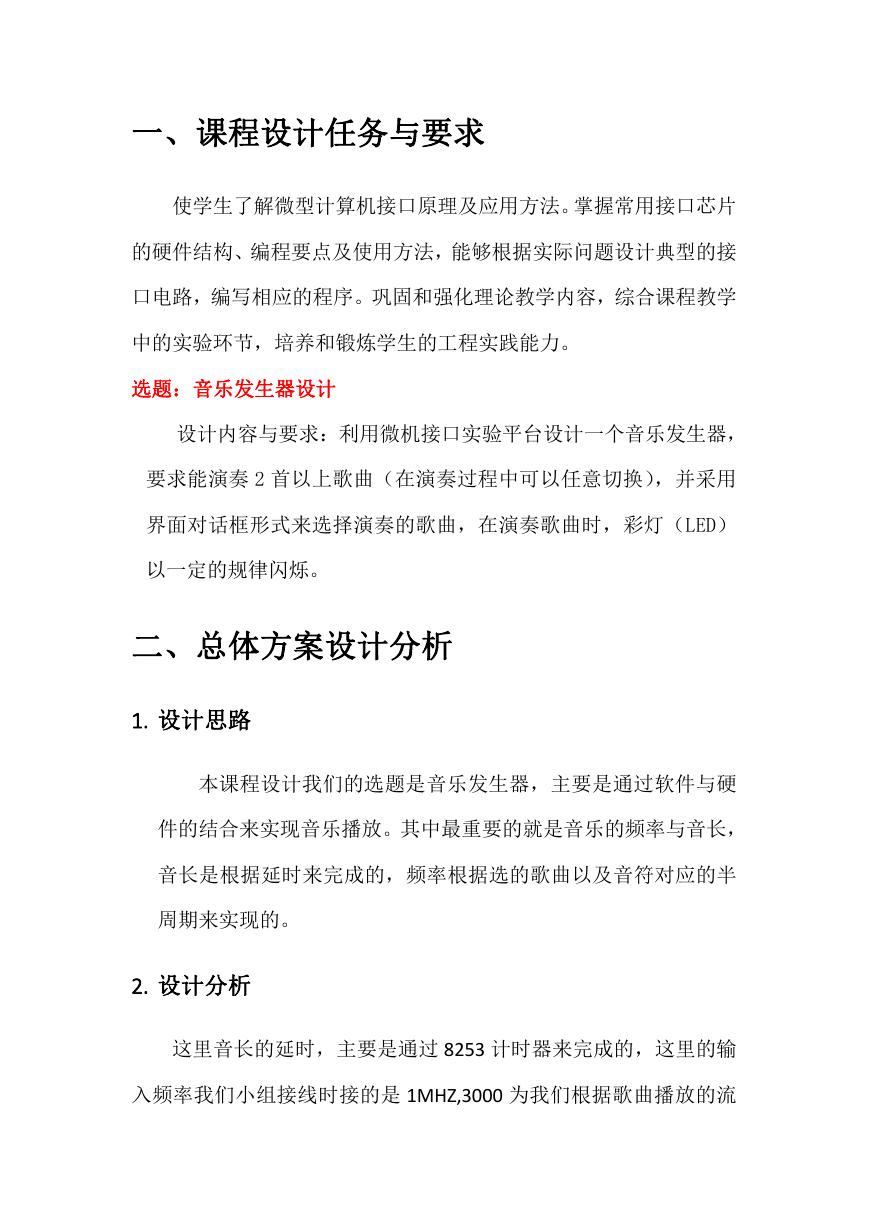

    一、课程设计任务与要求 使学生了解微型计算机接口原理及应用方法。掌握常用接口芯片 的硬件结构、编程要点及使用方法，能够根据实际问题设计典型的接 口电路，编写相应的程序。巩固和强化理论教学内容，综合课程教学 中的实验环节，培养和锻炼学生的工程实践能力。 选题：音乐发生器设计 设计内容与要求：利用微机接口实验平台设计一个音乐发生器， 要求能演奏 2 首以上歌曲（在演奏过程中可以任意切换），并采用 界面对话框形式来选择演奏的歌曲，在演奏歌曲时，彩灯（LED） 以一定的规律闪烁。 二、总体方案设计分析 1. 设计思路 本课程设计我们的选题是音乐发生器，主要是通过软件与硬 件的结合来实现音乐播放。其中最重要的就是音乐的频率与音长， 音长是根据延时来完成的，频率根据选的歌曲以及音符对应的半 周期来实现的。 2. 设计分析 这里音长的延时，主要是通过 8253 计时器来完成的，这里的输 入频率我们小组接线时接的是 1MHZ,3000 为我们根据歌曲播放的流

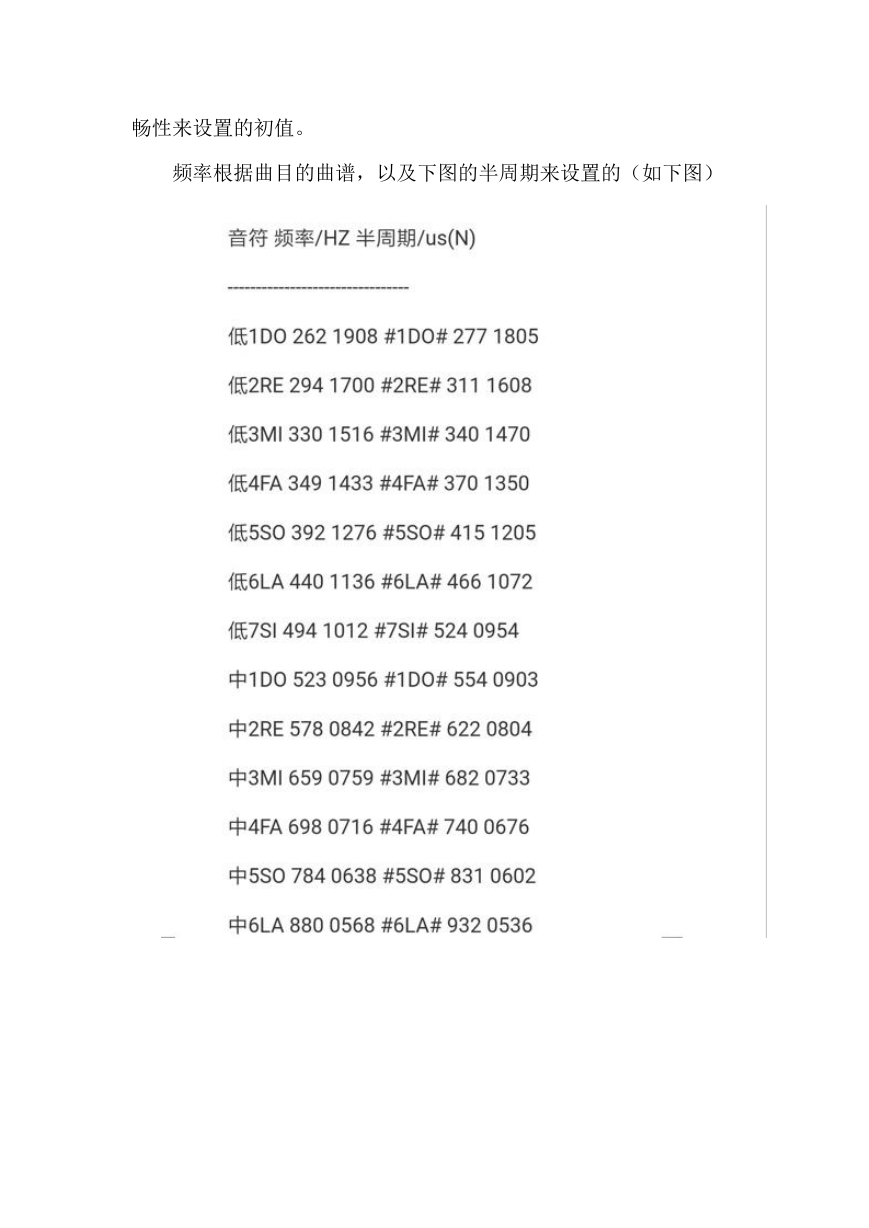

    畅性来设置的初值。 频率根据曲目的曲谱，以及下图的半周期来设置的（如下图）

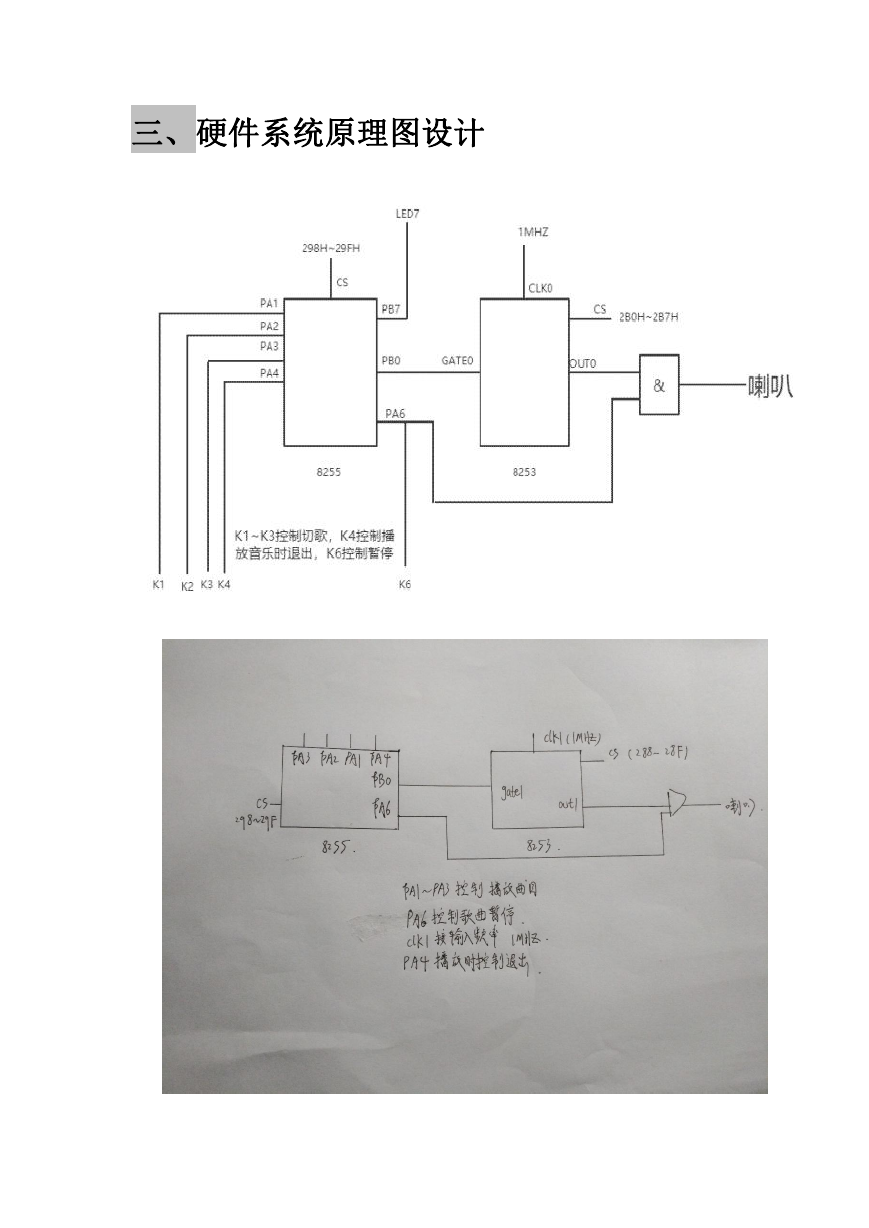

    三、硬件系统原理图设计

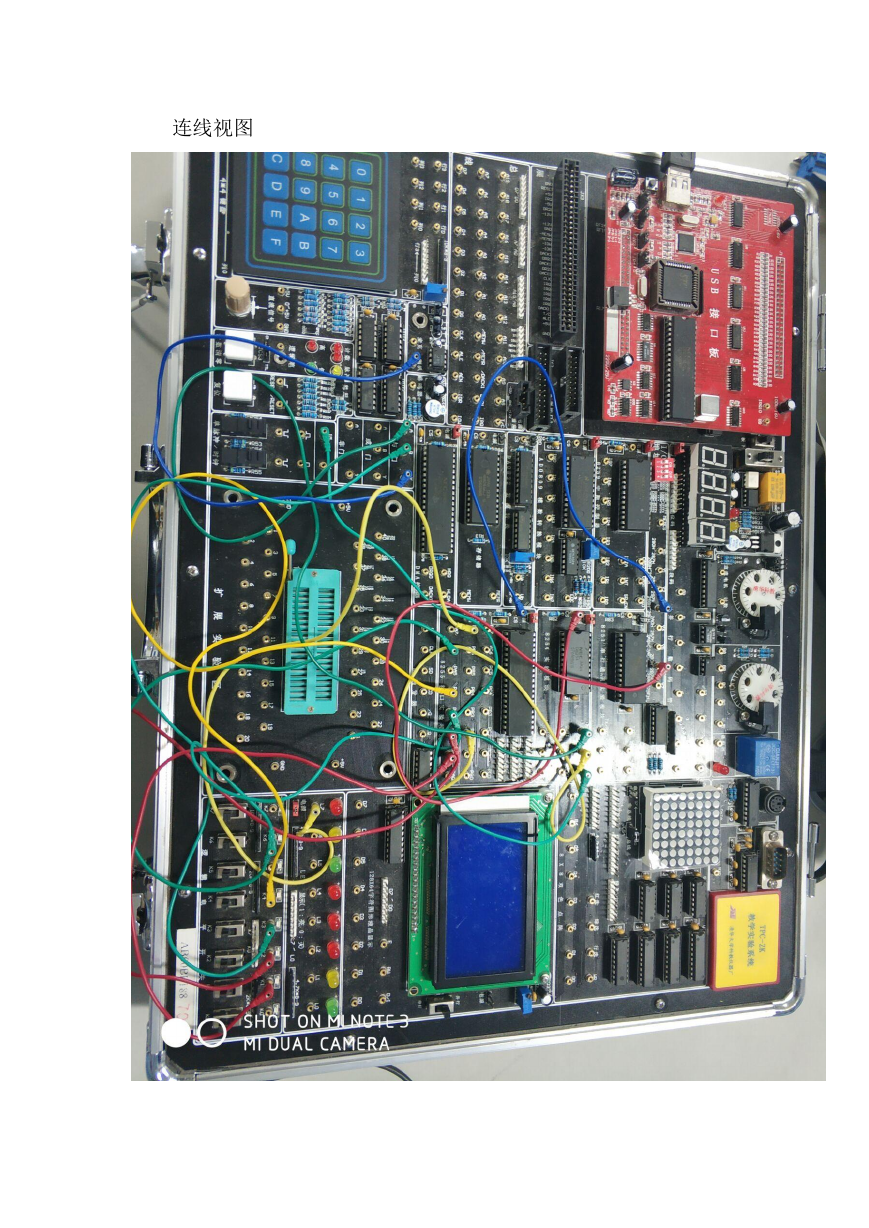

    连线视图

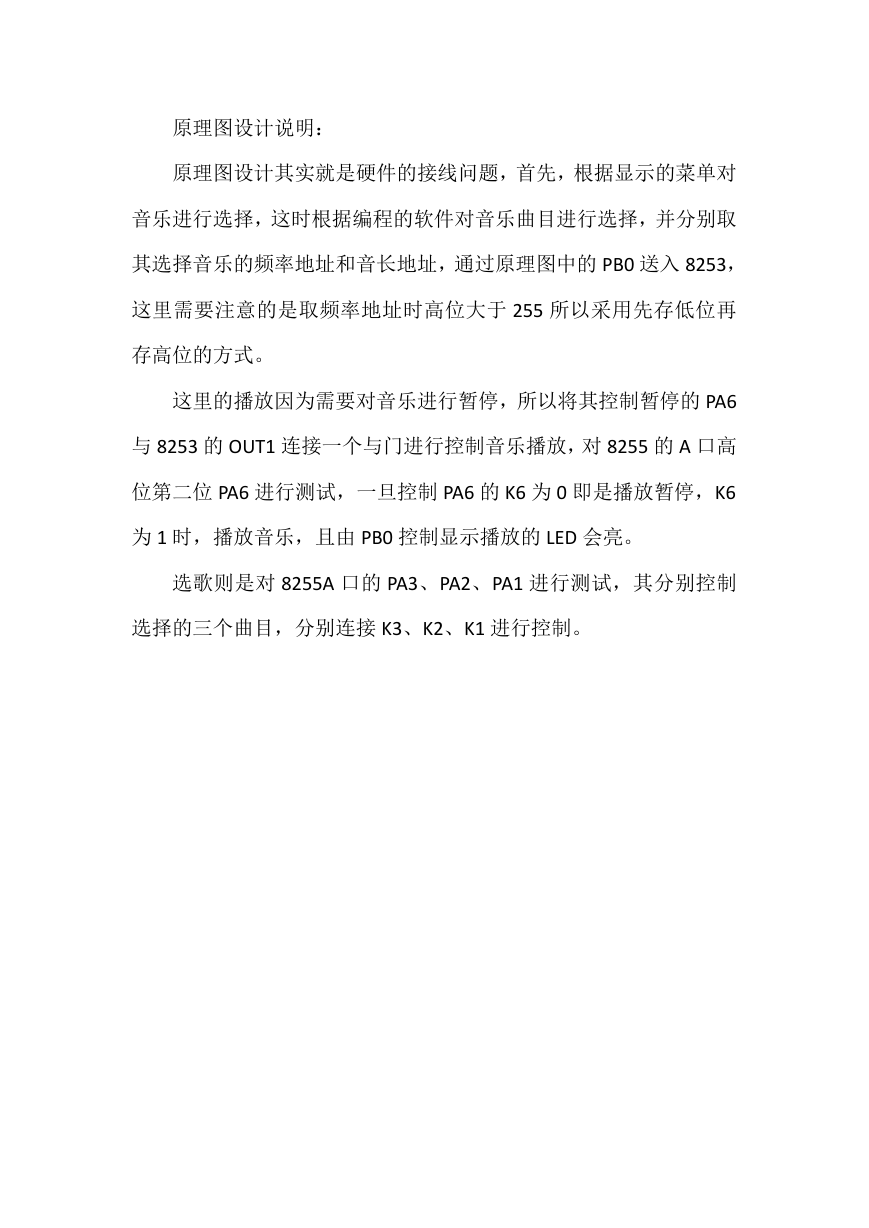

    原理图设计说明： 原理图设计其实就是硬件的接线问题，首先，根据显示的菜单对 音乐进行选择，这时根据编程的软件对音乐曲目进行选择，并分别取 其选择音乐的频率地址和音长地址，通过原理图中的 PB0 送入 8253， 这里需要注意的是取频率地址时高位大于 255 所以采用先存低位再 存高位的方式。 这里的播放因为需要对音乐进行暂停，所以将其控制暂停的 PA6 与 8253 的 OUT1 连接一个与门进行控制音乐播放，对 8255 的 A 口高 位第二位 PA6 进行测试，一旦控制 PA6 的 K6 为 0 即是播放暂停，K6 为 1 时，播放音乐，且由 PB0 控制显示播放的 LED 会亮。 选歌则是对 8255A 口的 PA3、PA2、PA1 进行测试，其分别控制 选择的三个曲目，分别连接 K3、K2、K1 进行控制。

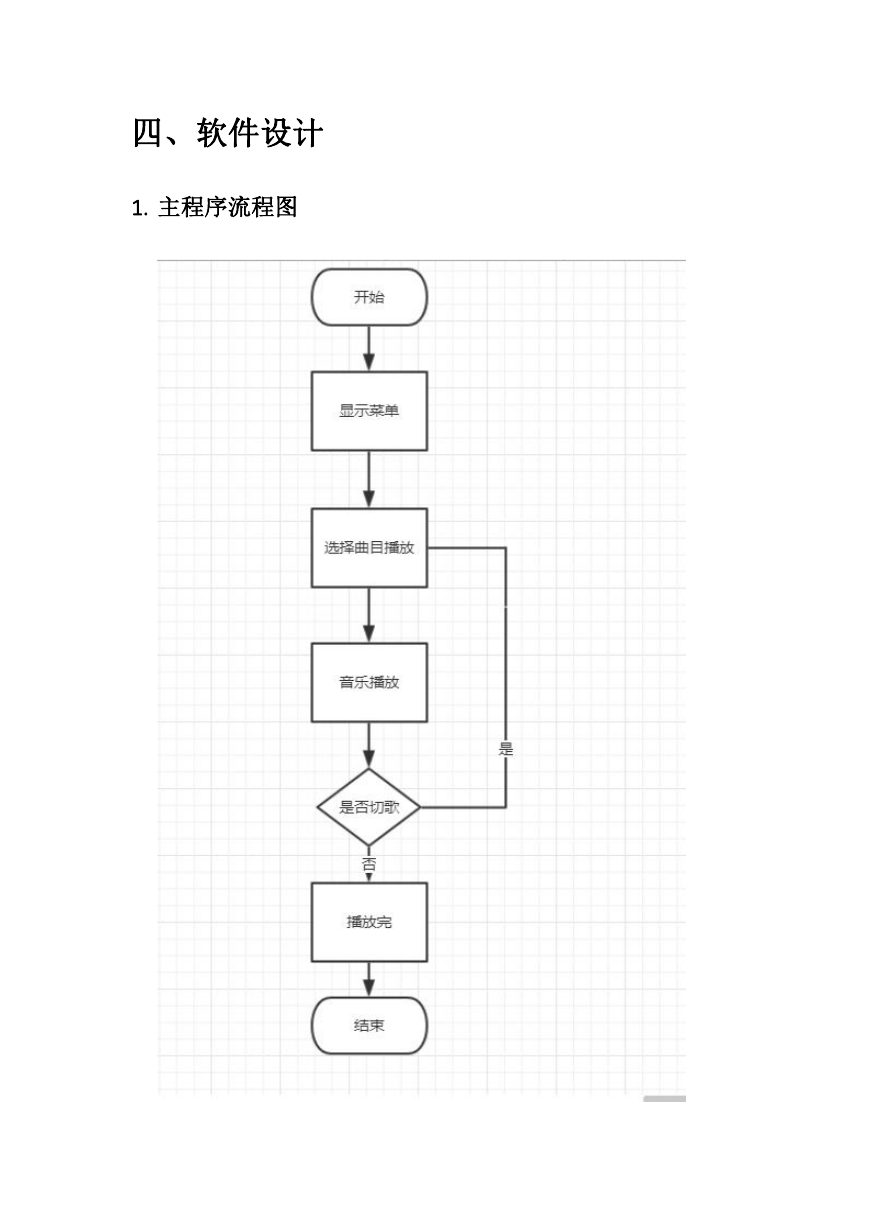

    四、软件设计 1. 主程序流程图

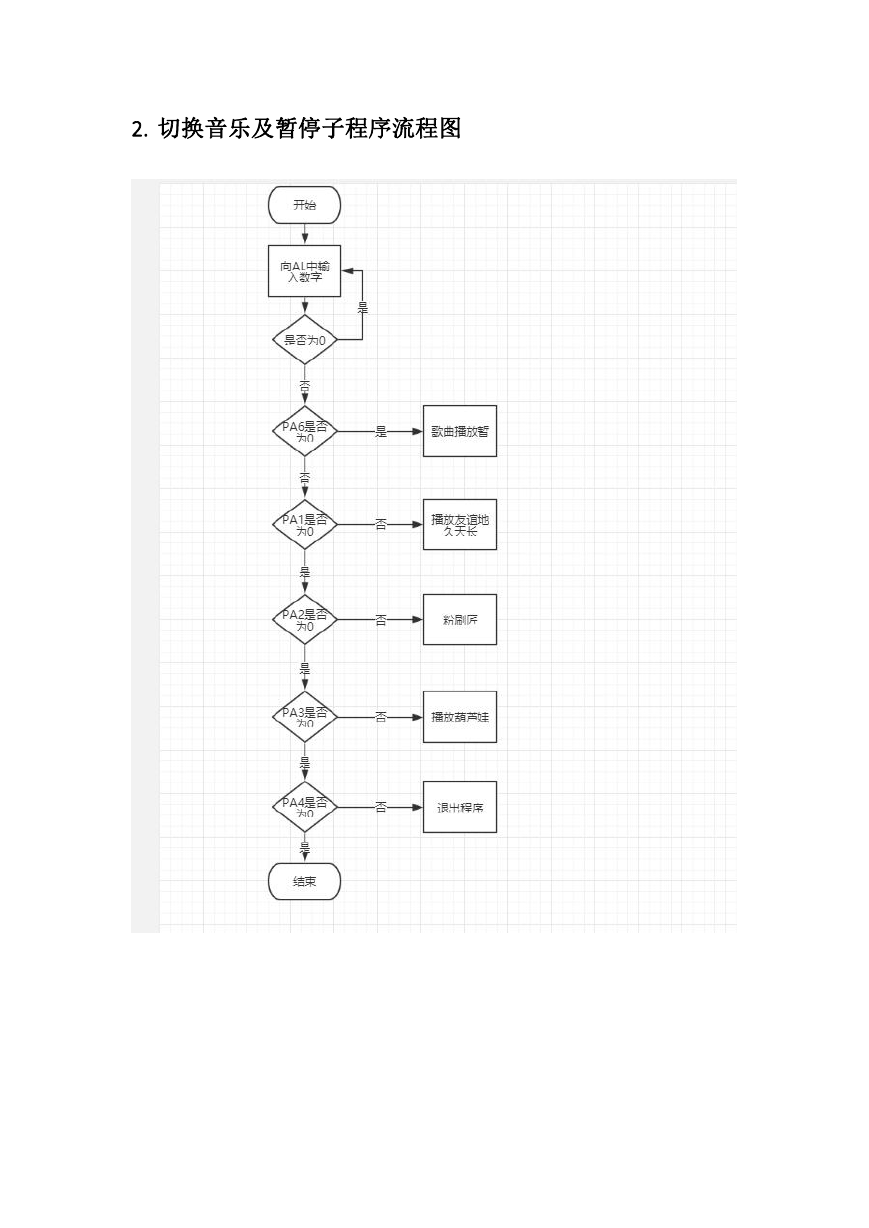

    2. 切换音乐及暂停子程序流程图
