2016 年浙江省中国计量大学电子技术基础考研真题一、单项选择题。（共13小题，每小题2分，共26分） 1．测得晶体三极管各极对地电压为VB =2.1V，VE =0V，VC=12V，则该管工作在（）状态。 A. 截止 B. 饱和 C. 放大 D. 已损坏 2．对于放大电路，所谓开环是指（）。 A．无信号源 B．无反馈通路 C．无电源 D．无负载 3．场效应管属于（）控制型器件，晶体三极管则属于（）控制器件。 A. 电压 B. 电流 C. 电感 D. 电容 4．NPN 型三极管处在放大状态时是( ) A. C. BE V V   ,0 ,0 V V BC   0 0 BE BE 5. 为更好的抑制零漂，集成运放的输入级大多采用( BC B. D. BE V V   0 0   ,0 ,0 V V BC BC ) A. 直接耦合电路 B.阻容耦合电路 C.差动放大电路 D.反馈放大电路 6．某放大器的开环电压放大倍数为 1000 器的放大倍数 fA  （ A. 1000 ，负反馈系数为 B. 0.009 C. 100 F  A  D. 9 ）。 0.009 ，则闭环反馈放大 7．电流负反馈电路具有（）。 A. 稳定输出电压，使输出电阻减小 B. 稳定输出电压，使输出电阻增加 C. 稳定输出电流，使输出电阻减小 D. 稳定输出电流，使输出电阻增大 8. 甲乙类互补对称功放电路与乙类互补对称功放电路相比，优点是( ) 。 A. 输出功率大 B. 效率高 C. 交越失真小 9. 在桥式整流电路中接入电容C滤波后，输出直流电压较未加C时（） A. 升高 B. 降低 C. 不变 10. 下列表达式正确的为( )。 A. A A  0 B. A A  1 C. A A A   D. A A A   11. 用编码器对 16 个信号进行编码，其输出二进制代码的位数是( )。 A. 2 B. 3 C. 4 D. 16 12. 在下列逻辑电路中，不是组合逻辑电路的是( )。 A. 译码器 B. 编码器 C. 全加器 D. 寄存器 13. 用 8421 码表示的十进制数 30，可以写成（）。 A．65 B. [1000001]BCD C. [00110000]BCD D. [1000001]2 二、简答题。（共4小题，每小题6分，共24分） 1、单相直流稳压电源电路如图所示，（1）指出它由哪几部分组成，并写出它们的名称；（2）当电路正常工作时，VO=？

2、某OCL互补对称电路如图所示，已知三极管T1、T2 的饱和压降为 V CES  ， V 1V CC  18V ， LR   。 8 （1）静态时，流过负载电阻RL的电流有多大？（2） 2 R D D、、起什么作用? 1 2 （3）计算电路的最大不失真输出功率 maxOP 。 3、在如图所示的电路中，设双向稳压器的 VZ 为 ±6V，画出该电路的电压传输特性。 - + A vI 2V R DZ vO ±VZ 1R 2R 1D 2D 3R VCC 1T LR 2T Ov CCV vI Iv vO 0 4、阻容耦合放大器幅频特性如图，问：（1）给放大器输入（2）给放大器输入 Vi Vi 5 mV ， 3 mV ， f f （3）求该放大器的通频带 BW ? 5 kHz 的正弦信号时，输出电压 ?oV 30 kHz 的正弦信号时，输出电压 ?oV

V 三、（14 分）电路如图， CC  12 , V R b 1  30 K R b  ,  20 2 K R e  ,  R L   。晶体管参 K 2 数： 'bbr 忽略不计，  100, BEV  0.7 V 。 1．计算电路 Q 点 ( I , I V , CQ CEQ ) BQ ； 2．画出微变等效电路； 3．计算输入电阻 iR 、输出电阻 oR 和电压放大倍数 uA 。四、（12 分）电路如图所示， 1．指出 fR 引入什么类型的反馈； 2．试求深反馈条件下的 vfA 及输入电阻和输出电阻。 1bR 1C iu 2bR CCV T 2C LR eR ou 1cR k10 2cR k10 Iv 1bR k1 fR k10 1T 2T 2bR k1 eR k72 3T 3cR k5 V15 4T 4eR k10 + Ov _ V15

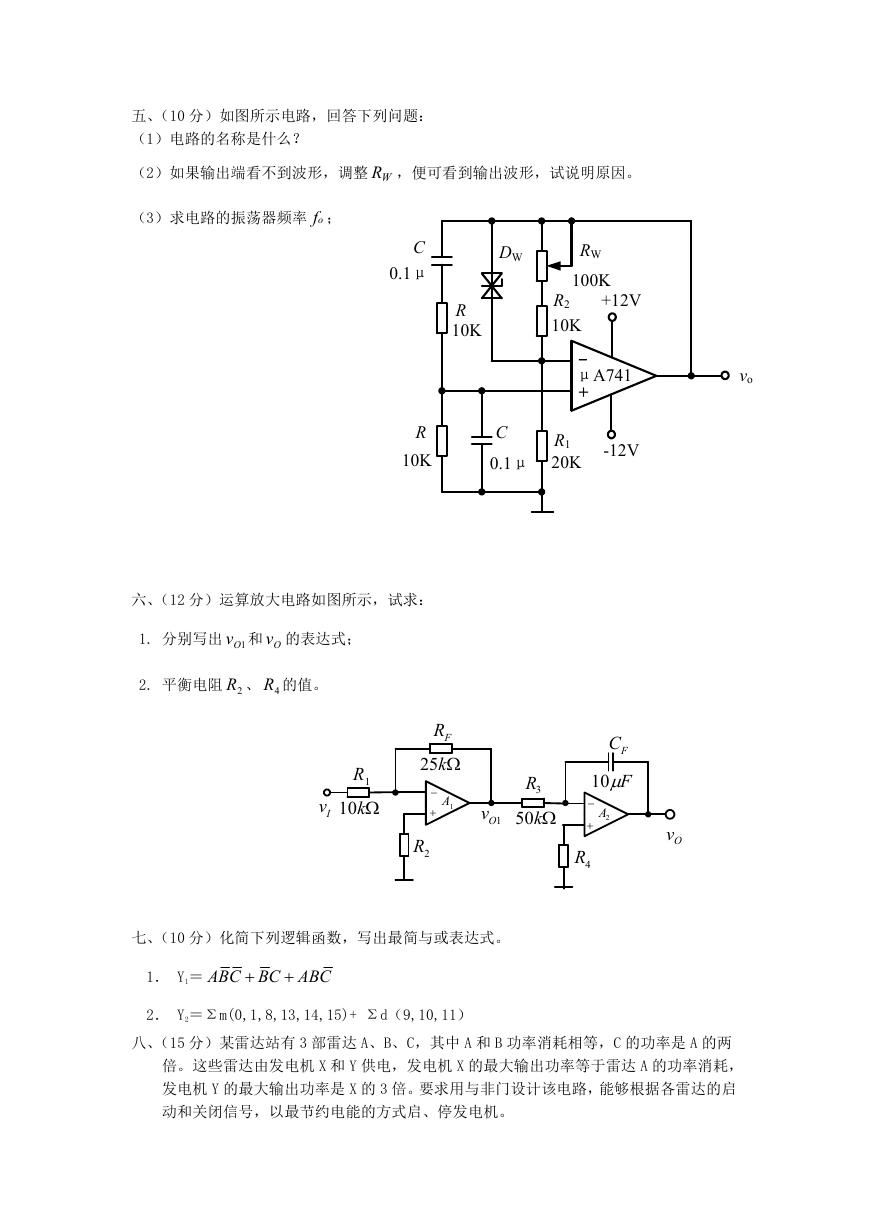

五、（10 分）如图所示电路，回答下列问题：（1）电路的名称是什么？（2）如果输出端看不到波形，调整 WR ，便可看到输出波形，试说明原因。（3）求电路的振荡器频率 of ； C 0.1μ DW R 10K RW 100K +12V R2 10K - μA741 + vo R 10K C 0.1μ R1 20K -12V 六、（12 分）运算放大电路如图所示，试求： 1. 分别写出 1Ov 和 Ov 的表达式； 2. 平衡电阻 2R 、 4R 的值。 1R k10 Iv FR k25   1A 2R 3R k50 1Ov FC F10  2A  4R Ov 七、（10 分）化简下列逻辑函数，写出最简与或表达式。 1． Y1＝ ABC BC ABC   2． Y2＝Σm(0,1,8,13,14,15)+ Σd（9,10,11）八、（15 分）某雷达站有 3 部雷达 A、B、C，其中 A 和 B 功率消耗相等，C 的功率是 A 的两倍。这些雷达由发电机 X 和 Y 供电，发电机 X 的最大输出功率等于雷达 A 的功率消耗，发电机 Y 的最大输出功率是 X 的 3 倍。要求用与非门设计该电路，能够根据各雷达的启动和关闭信号，以最节约电能的方式启、停发电机。

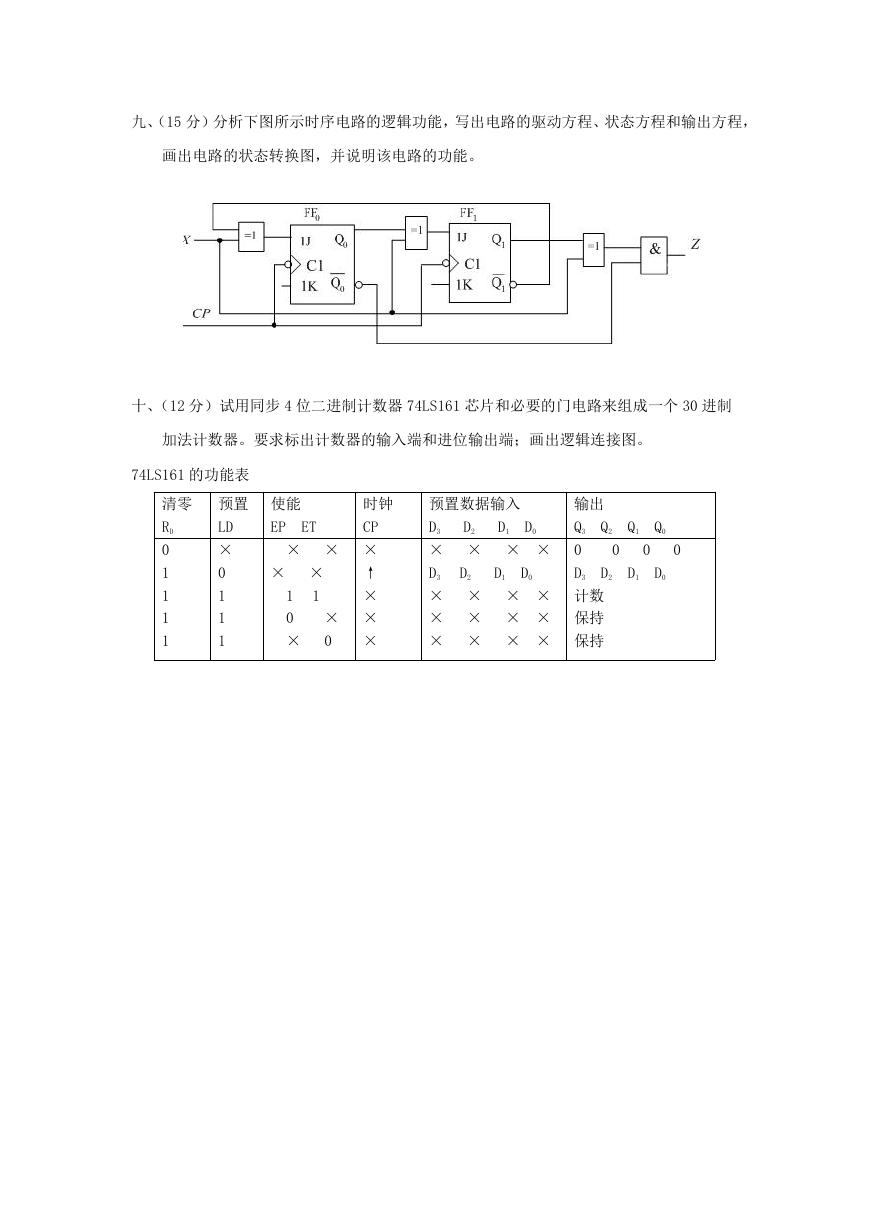

九、（15 分）分析下图所示时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，并说明该电路的功能。十、（12 分）试用同步 4 位二进制计数器 74LS161 芯片和必要的门电路来组成一个 30 进制加法计数器。要求标出计数器的输入端和进位输出端；画出逻辑连接图。 74LS161 的功能表清零 RD 0 1 1 1 1 预置 LD 使能 EP ET 时钟 CP × 0 1 1 1 × × × × 1 1 0 × 0 × × ↑ × × × D2 D2 D1 D0 预置数据输入 D3 × × × × D3 × × × × × × × × × × × × D1 D0 Q1 Q0 0 0 D1 D0 输出 Q3 Q2 0 0 D3 D2 计数保持保持
