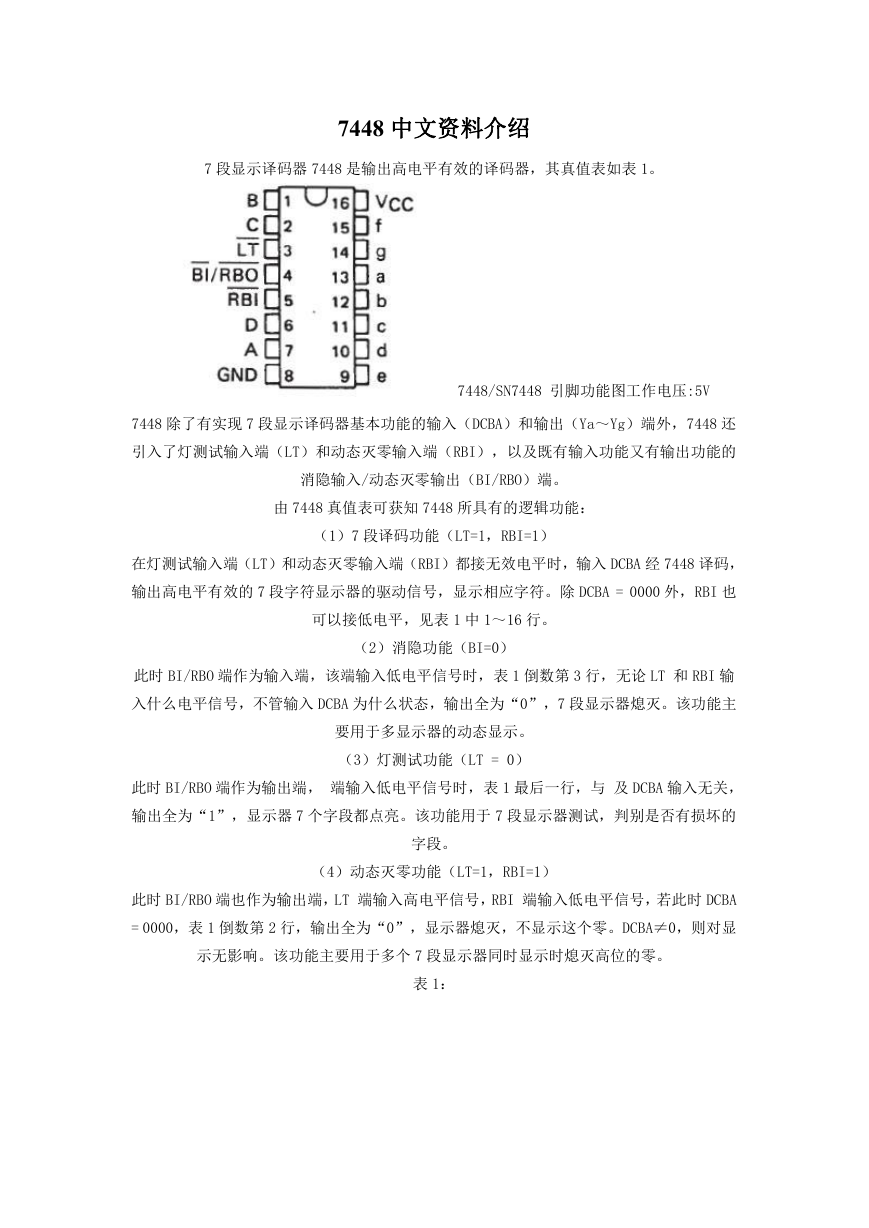

7448 中文资料介绍 7 段显示译码器 7448 是输出高电平有效的译码器，其真值表如表 1。 7448 除了有实现 7 段显示译码器基本功能的输入（DCBA）和输出（Ya～Yg）端外，7448 还 引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的 7448/SN7448 引脚功能图工作电压:5V 消隐输入/动态灭零输出（BI/RBO）端。 由 7448 真值表可获知 7448 所具有的逻辑功能： （1）7 段译码功能（LT=1，RBI=1） 在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入 DCBA 经 7448 译码， 输出高电平有效的 7 段字符显示器的驱动信号，显示相应字符。除 DCBA = 0000 外，RBI 也 可以接低电平，见表 1 中 1～16 行。 （2）消隐功能（BI=0） 此时 BI/RBO 端作为输入端，该端输入低电平信号时，表 1 倒数第 3 行，无论 LT 和 RBI 输 入什么电平信号，不管输入 DCBA 为什么状态，输出全为“0”，7 段显示器熄灭。该功能主 要用于多显示器的动态显示。 （3）灯测试功能（LT = 0） 此时 BI/RBO 端作为输出端， 端输入低电平信号时，表 1 最后一行，与 及 DCBA 输入无关， 输出全为“1”，显示器 7 个字段都点亮。该功能用于 7 段显示器测试，判别是否有损坏的 字段。 （4）动态灭零功能（LT=1，RBI=1） 此时 BI/RBO 端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时 DCBA = 0000，表 1 倒数第 2 行，输出全为“0”，显示器熄灭，不显示这个零。DCBA≠0，则对显 示无影响。该功能主要用于多个 7 段显示器同时显示时熄灭高位的零。 表 1： 

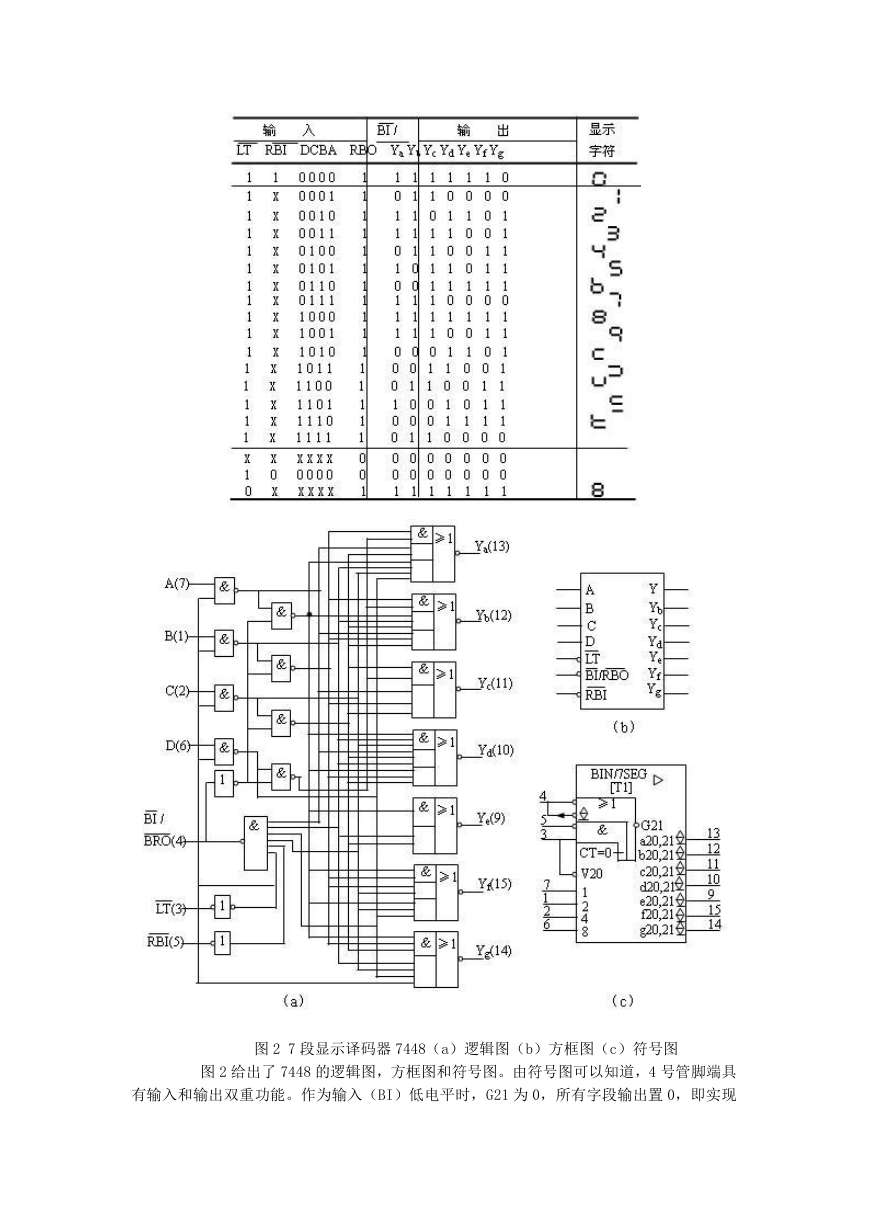

图 2 7 段显示译码器 7448（a）逻辑图（b）方框图（c）符号图 图 2 给出了 7448 的逻辑图，方框图和符号图。由符号图可以知道，4 号管脚端具 有输入和输出双重功能。作为输入（BI）低电平时，G21 为 0，所有字段输出置 0，即实现 

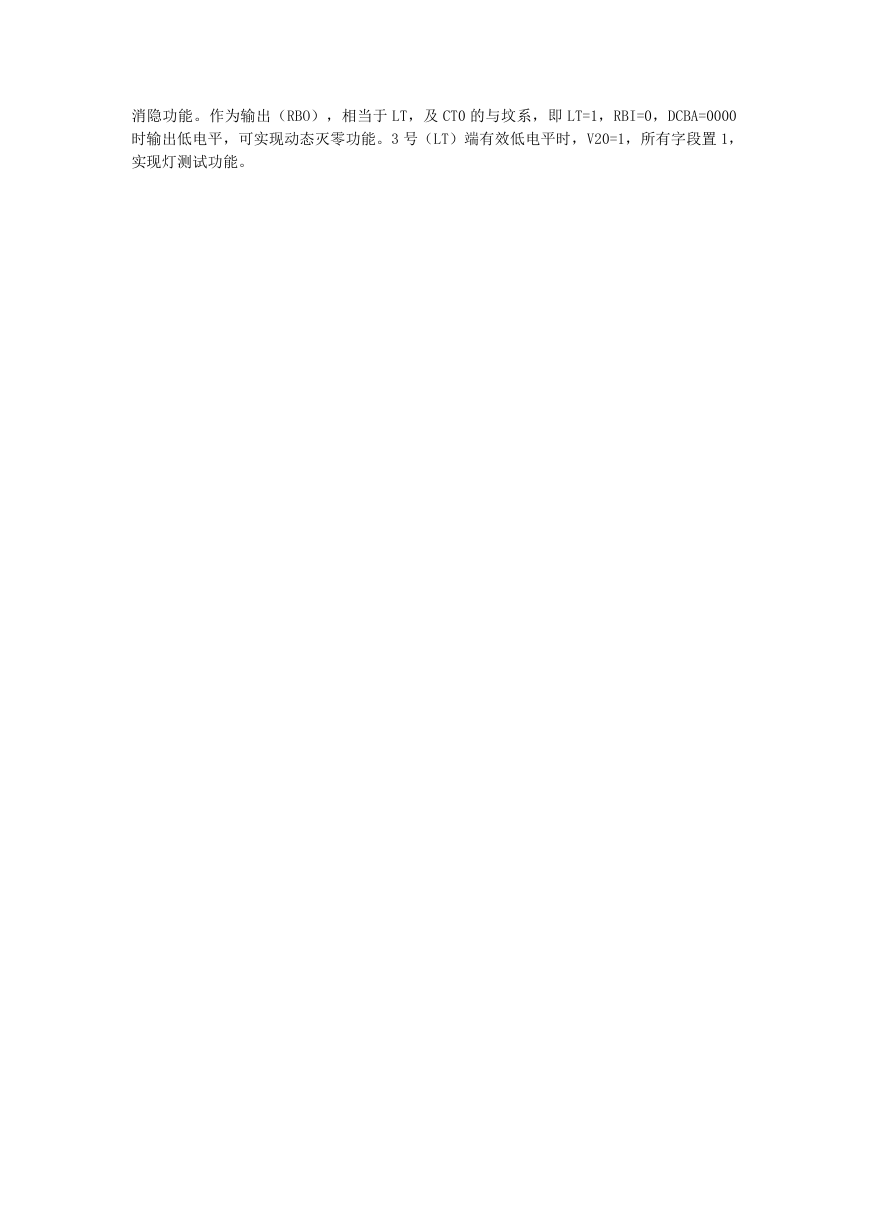

消隐功能。作为输出（RBO），相当于 LT，及 CT0 的与坟系，即 LT=1，RBI=0，DCBA=0000 时输出低电平，可实现动态灭零功能。3 号（LT）端有效低电平时，V20=1，所有字段置 1， 实现灯测试功能。
