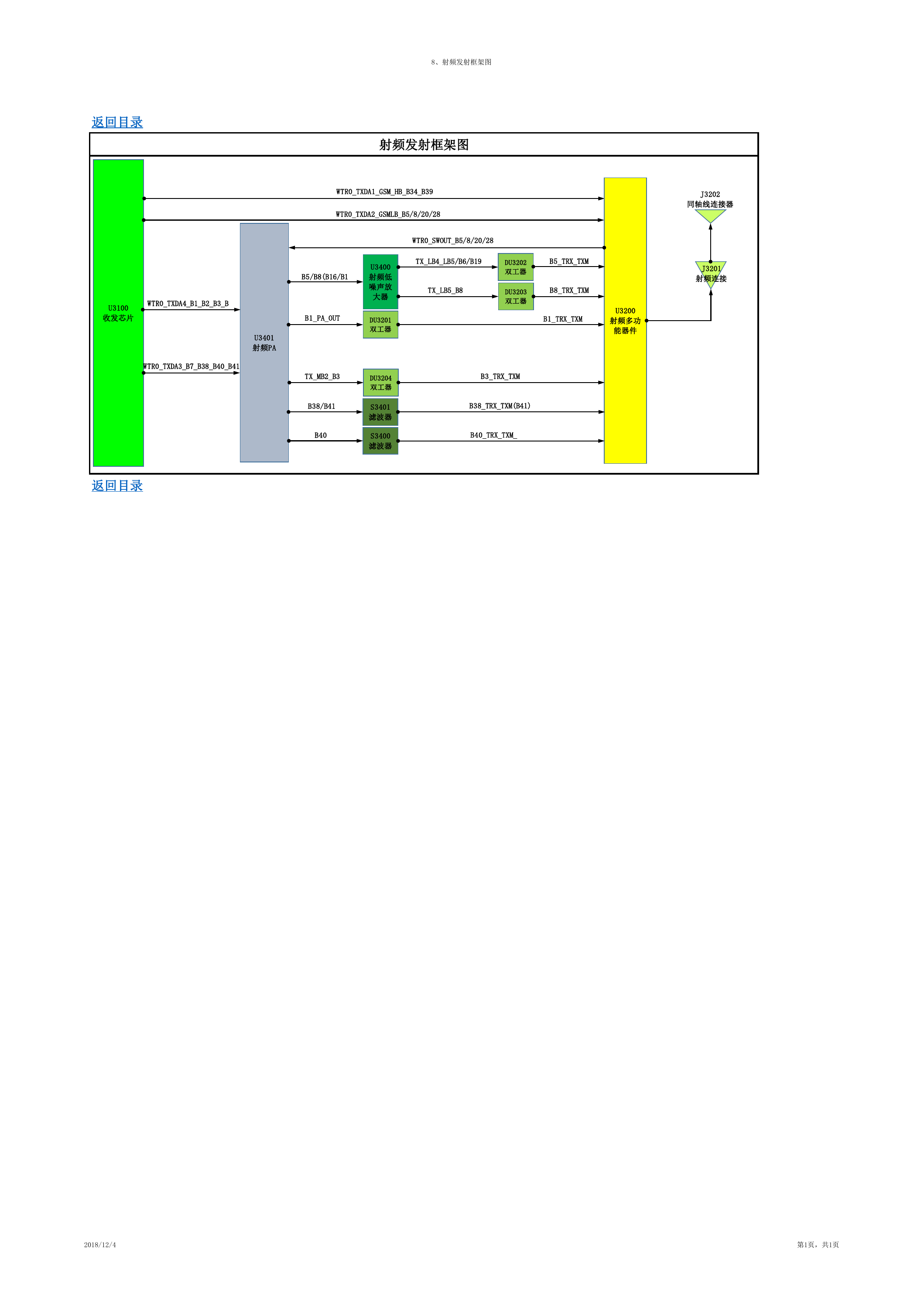

返回目录 8、射频发射框架图 射频发射框架图 WTR0_TXDA1_GSM_HB_B34_B39 WTR0_TXDA2_GSMLB_B5/8/20/28 J3202 同轴线连接器 B5/B8(B16/B1 B1_PA_OUT TX_MB2_B3 B38/B41 B40 U3400 射频低 噪声放 大器 DU3201 双工器 DU3204 双工器 S3401 滤波器 S3400 滤波器 WTR0_TXDA4_B1_B2_B3_B U3100 收发芯片 U3401 射频PA WTR0_TXDA3_B7_B38_B40_B41 返回目录 WTR0_SWOUT_B5/8/20/28 TX_LB4_LB5/B6/B19 TX_LB5_B8 DU3202 双工器 DU3203 双工器 B5_TRX_TXM B8_TRX_TXM B1_TRX_TXM U3200 射频多功 能器件 J3201 射频连接 B3_TRX_TXM B38_TRX_TXM(B41) B40_TRX_TXM_ 2018/12/4 第1页，共1页
