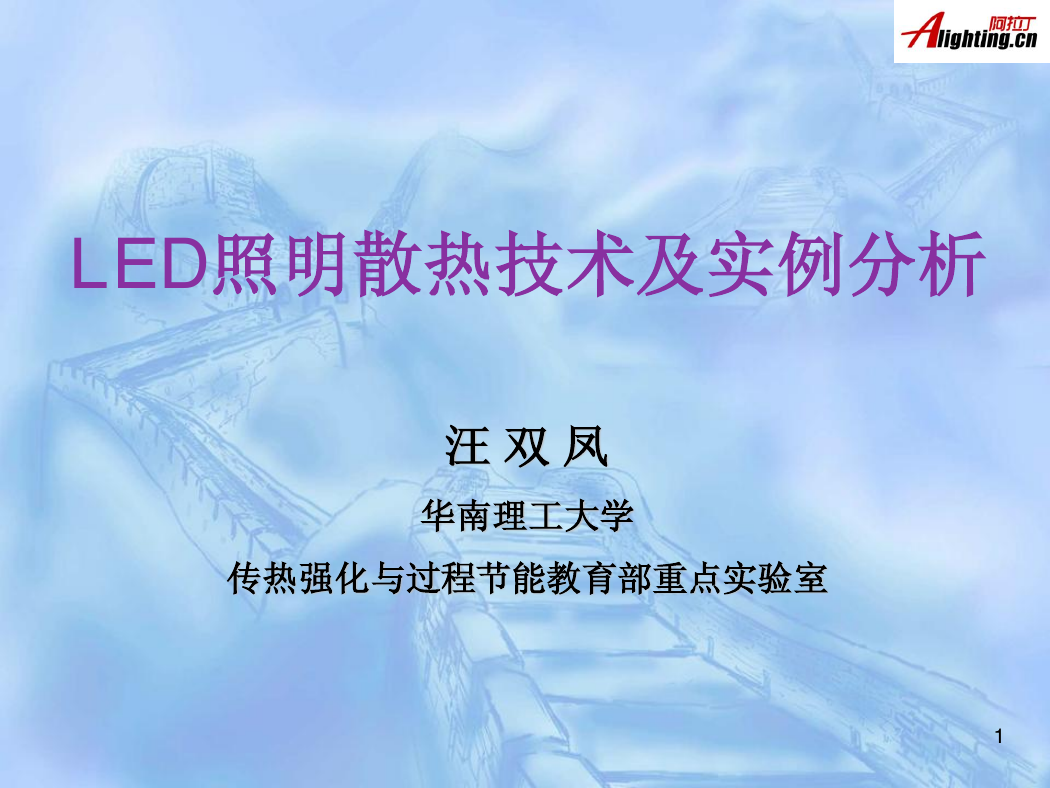

LED照明散热技术及实例分析汪双凤华南理工大学传热强化与过程节能教育部重点实验室 1

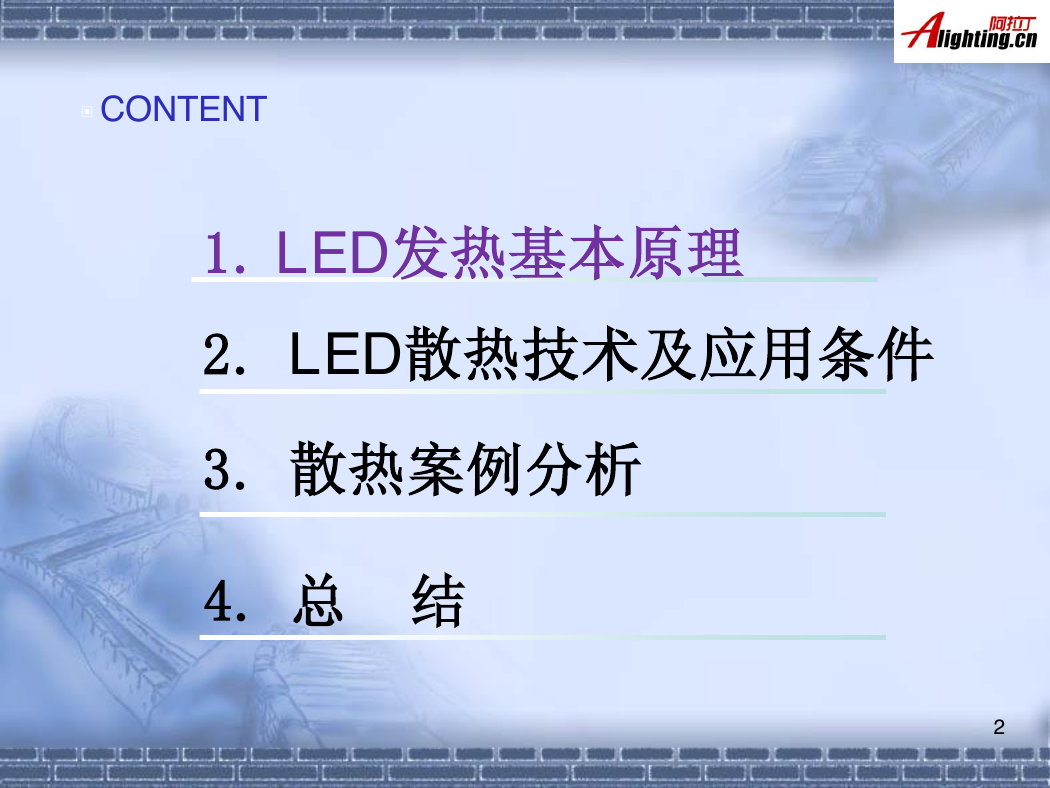

▣ CONTENT 1. LED发热基本原理 2. LED散热技术及应用条件 3. 散热案例分析 4. 总结 2

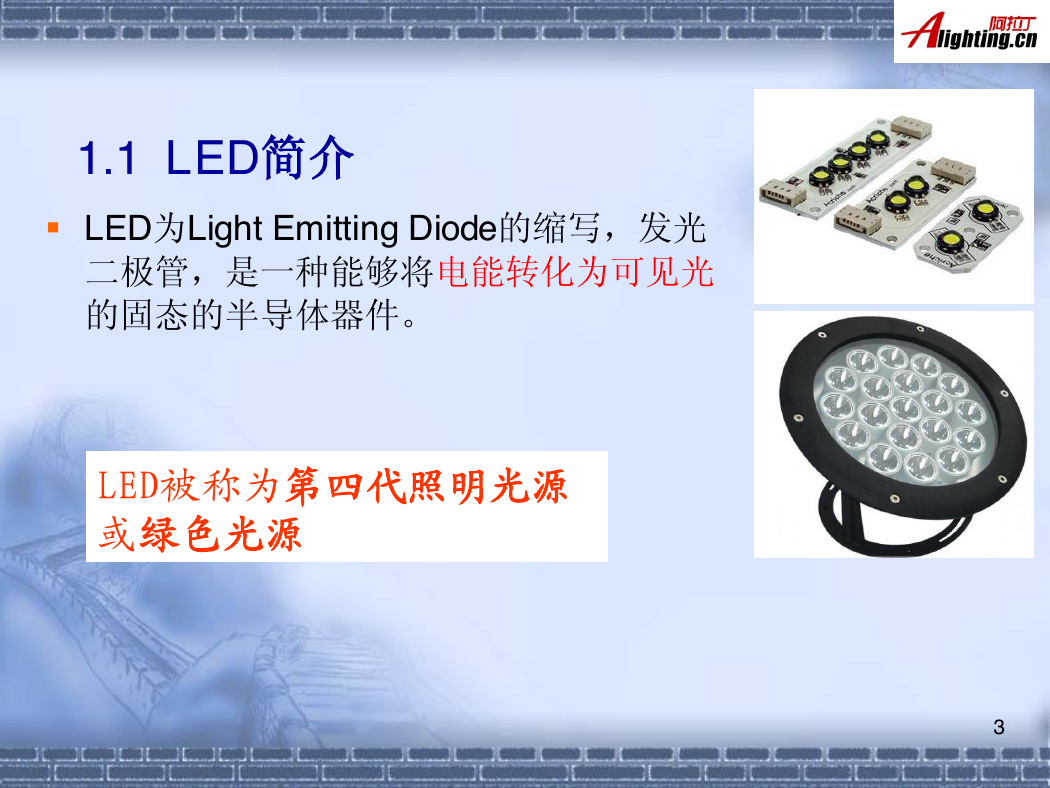

1.1 LED简介  LED为Light Emitting Diode的缩写，发光二极管，是一种能够将电能转化为可见光的固态的半导体器件。 LED被称为第四代照明光源或绿色光源 3

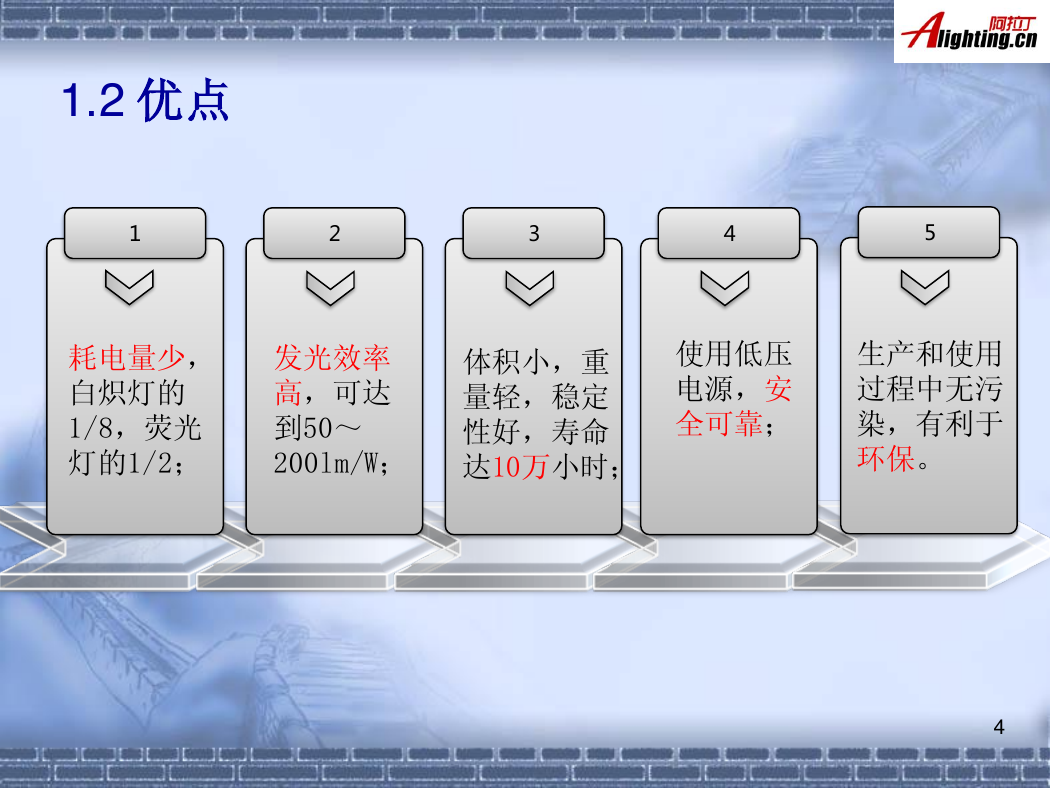

1.2 优点 1 2 3 4 5 耗电量少，白炽灯的 1/8，荧光灯的1/2；发光效率高，可达到50～ 200lm/W；体积小，重量轻，稳定性好，寿命达10万小时；使用低压电源，安全可靠；生产和使用过程中无污染，有利于环保。 4

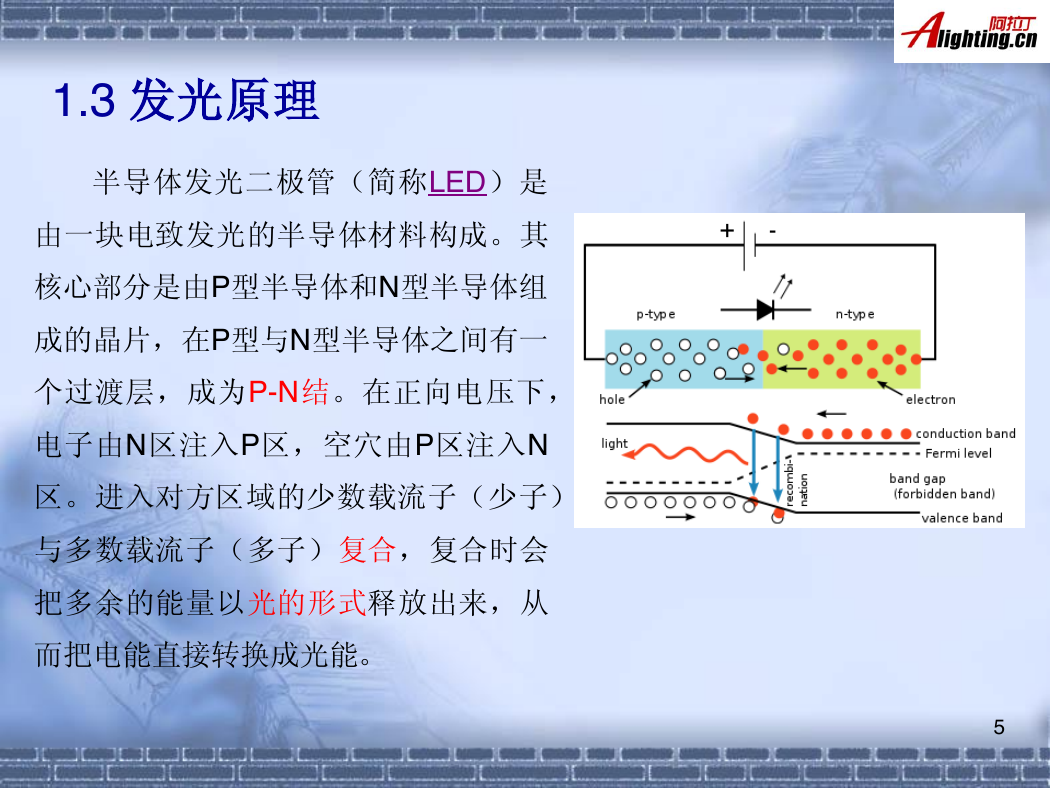

1.3 发光原理半导体发光二极管（简称LED）是由一块电致发光的半导体材料构成。其核心部分是由P型半导体和N型半导体组成的晶片，在P型与N型半导体之间有一个过渡层，成为P-N结。在正向电压下，电子由N区注入P区，空穴由P区注入N 区。进入对方区域的少数载流子（少子）与多数载流子（多子）复合，复合时会把多余的能量以光的形式释放出来，从而把电能直接转换成光能。 5

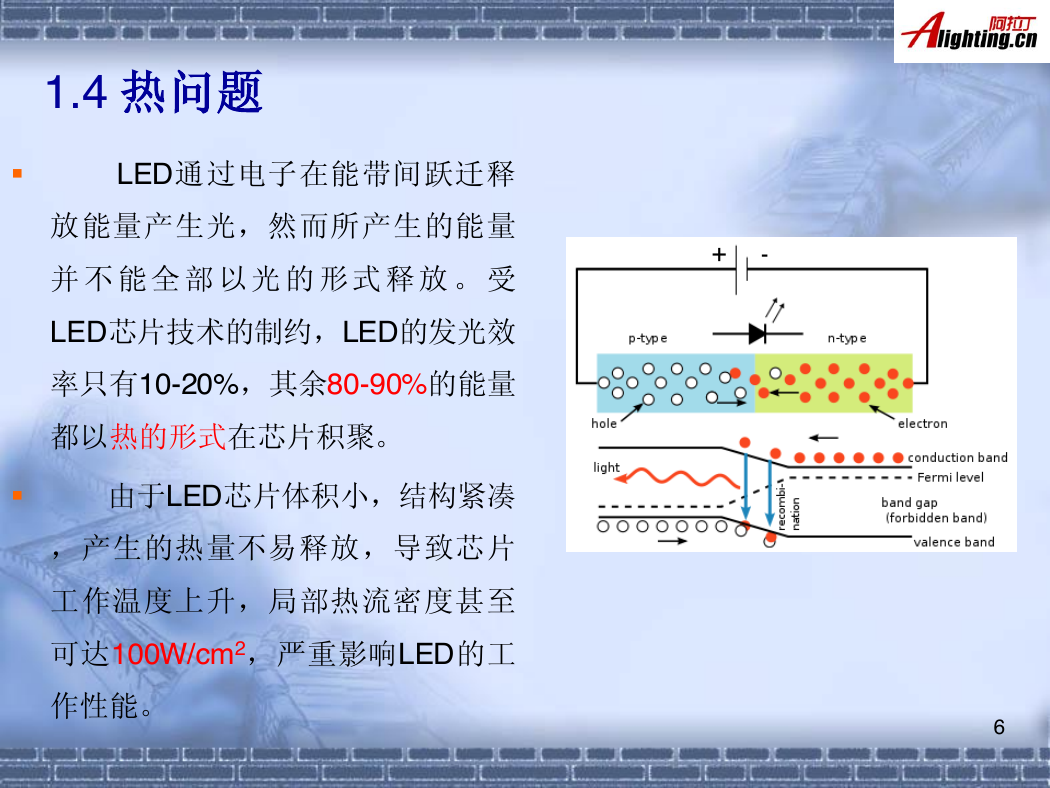

1.4 热问题  LED通过电子在能带间跃迁释放能量产生光，然而所产生的能量并不能全部以光的形式释放。受 LED芯片技术的制约，LED的发光效率只有10-20%，其余80-90%的能量都以热的形式在芯片积聚。  由于LED芯片体积小，结构紧凑，产生的热量不易释放，导致芯片工作温度上升，局部热流密度甚至可达100W/cm2，严重影响LED的工作性能。 6

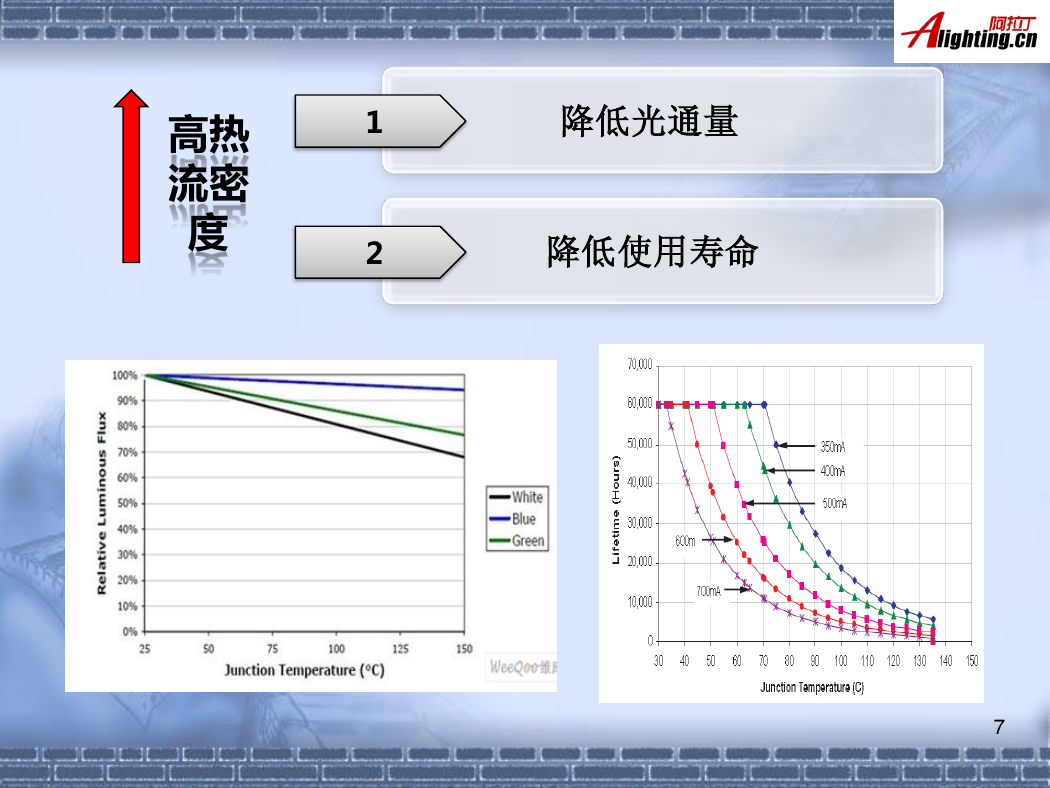

高热流密度 1 2 降低光通量降低使用寿命 7

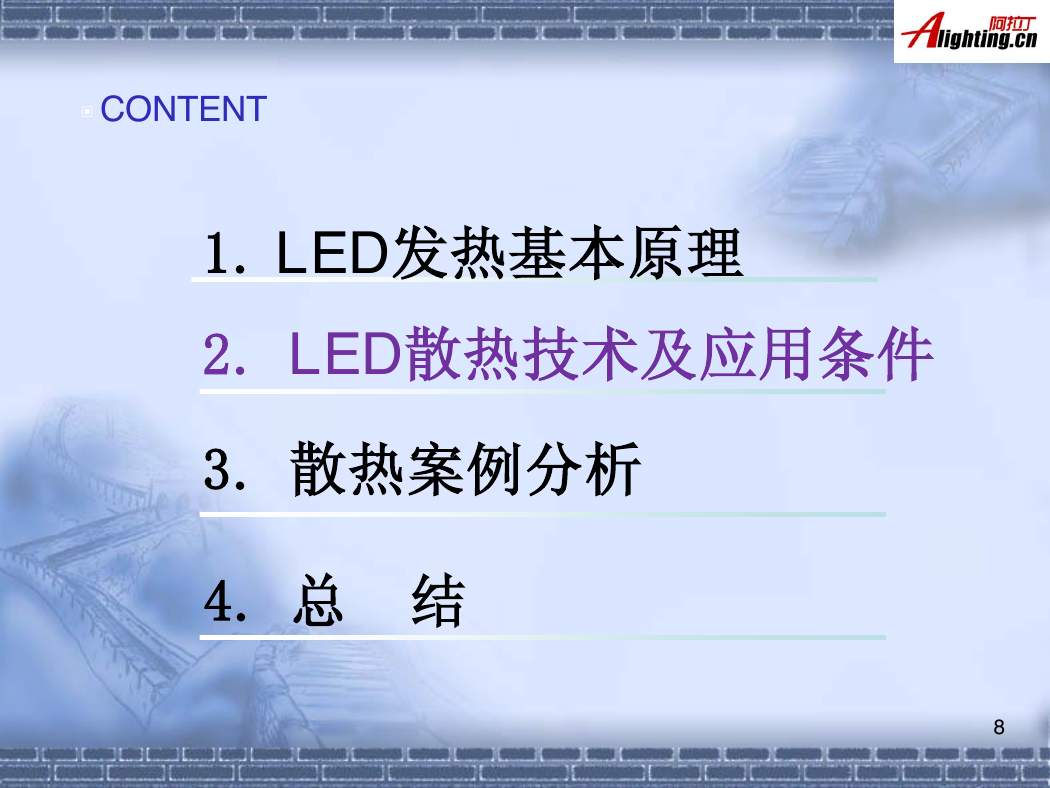

▣ CONTENT 1. LED发热基本原理 2. LED散热技术及应用条件 3. 散热案例分析 4. 总结 8
