西 安 工 业 大 学 实 验 报 告 双绞线的制作 1. 实验题目： 2. 实验目的： 在实验中通过了解交叉、直通双绞线的制作过程，以达到对传输介质的进一步了解，尤其是在各特殊的情 况下网线的制作，从而胜任网络管理、维护和网络布线的工作。 3. 实验原理： 双绞线由两根彼此绝缘的铜导线组成。双绞线既能传输模拟信号，也能传输数字信号。双绞线分为屏蔽双 绞线（STP，Shielded Twisted Pair）与非屏蔽双绞线（UTP，Unshielded Twisted Pair）两大类。由于屏蔽 双绞线 STP 在实际布线施工时，难以实现完美接地，所以有时性能反而不如非屏蔽双绞线 UTP。所以，除非有 特殊需要，通常在综合布线系统中只采用非屏蔽双绞线 UTP。目前在局域网中常用的是 5 类（Cat5）、超 5 类 （Cat5e）、或者 6 类(Cat6)非屏蔽双绞线 UTP。 与双绞线连接的是 RJ-45 连接器，俗称“水晶头”。双绞线的两端必须都安装 RJ-45 连接器，以便插在网 卡、集线器或交换器的 RJ-45 接口上。 为了防止双绞线在传输过程中出现串扰现象，提高传输效率，目前普遍遵循国际上的布线标准 EIA/TIA 568A/B 标准（EIA/TIA 美国电子工业和通信协会）。 其中双绞线的接线标准的线序如下表所示： 线 序 标 准 EIA/TIA 568A EIA/TIA 568B 1 白绿 白橙 2 绿 橙 3 白橙 白绿 4 蓝 蓝 5 白蓝 白蓝 6 橙 绿 7 白棕 白棕 8 棕 棕 我们目前普遍采用的是 EIA/TIA 568B 标准，这也是当前公认的 100BASE-TX 双绞线的制作标准。 4. 实验器材： 双绞线，水晶头(RJ-45)，工具（剥线刀，压线钳，测线仪等） 5. 实验步骤： 1、 了解双绞线的制作 引脚 1 2 3 4 5 6 7 8 网卡 TX+（发送） TX-（发送） RX+（接收） 未使用 未使用 RX-（接收） 未使用 未使用 集线器（或交换机） RX+（接收） RX-（接收） TX+（发送） 未使用 未使用 TX-（发送） 未使用 未使用 上表比较了网卡与集线器（或交换机）上 RJ-45 接口引脚功能。 A. 直通（一般）双绞线的制作（用于网卡和集线器/交换机的连接） 制作方法：两端都采用 T568B 的排线方法 共 2 页 • 第 1 页 

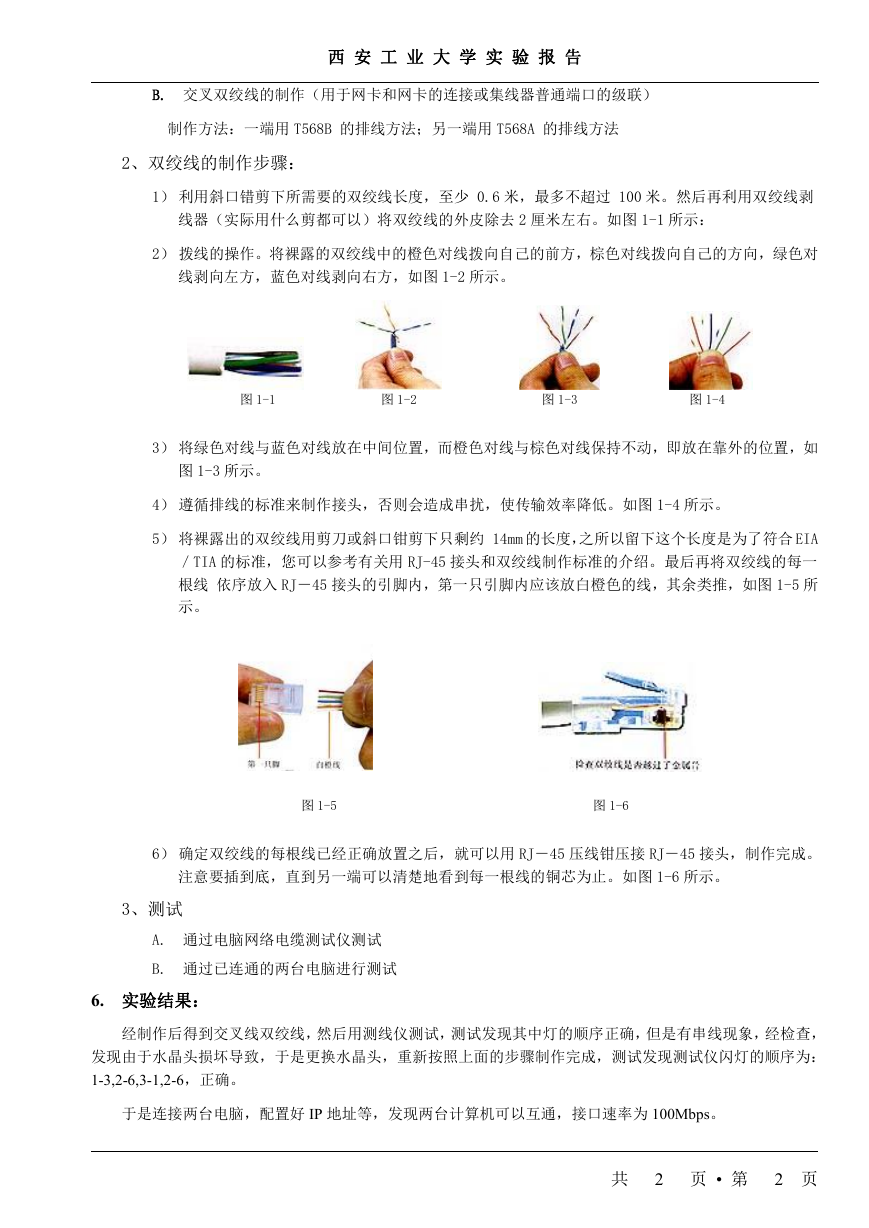

西 安 工 业 大 学 实 验 报 告 B. 交叉双绞线的制作（用于网卡和网卡的连接或集线器普通端口的级联） 制作方法：一端用 T568B 的排线方法；另一端用 T568A 的排线方法 2、双绞线的制作步骤： 1） 利用斜口错剪下所需要的双绞线长度，至少 0.6 米，最多不超过 100 米。然后再利用双绞线剥 线器（实际用什么剪都可以）将双绞线的外皮除去 2 厘米左右。如图 1-1 所示： 2） 拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对 线剥向左方，蓝色对线剥向右方，如图 1-2 所示。 图 1-1 图 1-2 图 1-3 图 1-4 3） 将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如 图 1-3 所示。 4） 遵循排线的标准来制作接头，否则会造成串扰，使传输效率降低。如图 1-4 所示。 5） 将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm 的长度，之所以留下这个长度是为了符合 EIA ／TIA 的标准，您可以参考有关用 RJ-45 接头和双绞线制作标准的介绍。最后再将双绞线的每一 根线 依序放入 RJ－45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图 1-5 所 示。 图 1-5 图 1-6 6） 确定双绞线的每根线已经正确放置之后，就可以用 RJ－45 压线钳压接 RJ－45 接头，制作完成。 注意要插到底，直到另一端可以清楚地看到每一根线的铜芯为止。如图 1-6 所示。 3、测试 A. 通过电脑网络电缆测试仪测试 B. 通过已连通的两台电脑进行测试 6. 实验结果： 经制作后得到交叉线双绞线，然后用测线仪测试，测试发现其中灯的顺序正确，但是有串线现象，经检查， 发现由于水晶头损坏导致，于是更换水晶头，重新按照上面的步骤制作完成，测试发现测试仪闪灯的顺序为： 1-3,2-6,3-1,2-6，正确。 于是连接两台电脑，配置好 IP 地址等，发现两台计算机可以互通，接口速率为 100Mbps。 共 2 页 • 第 2 页
