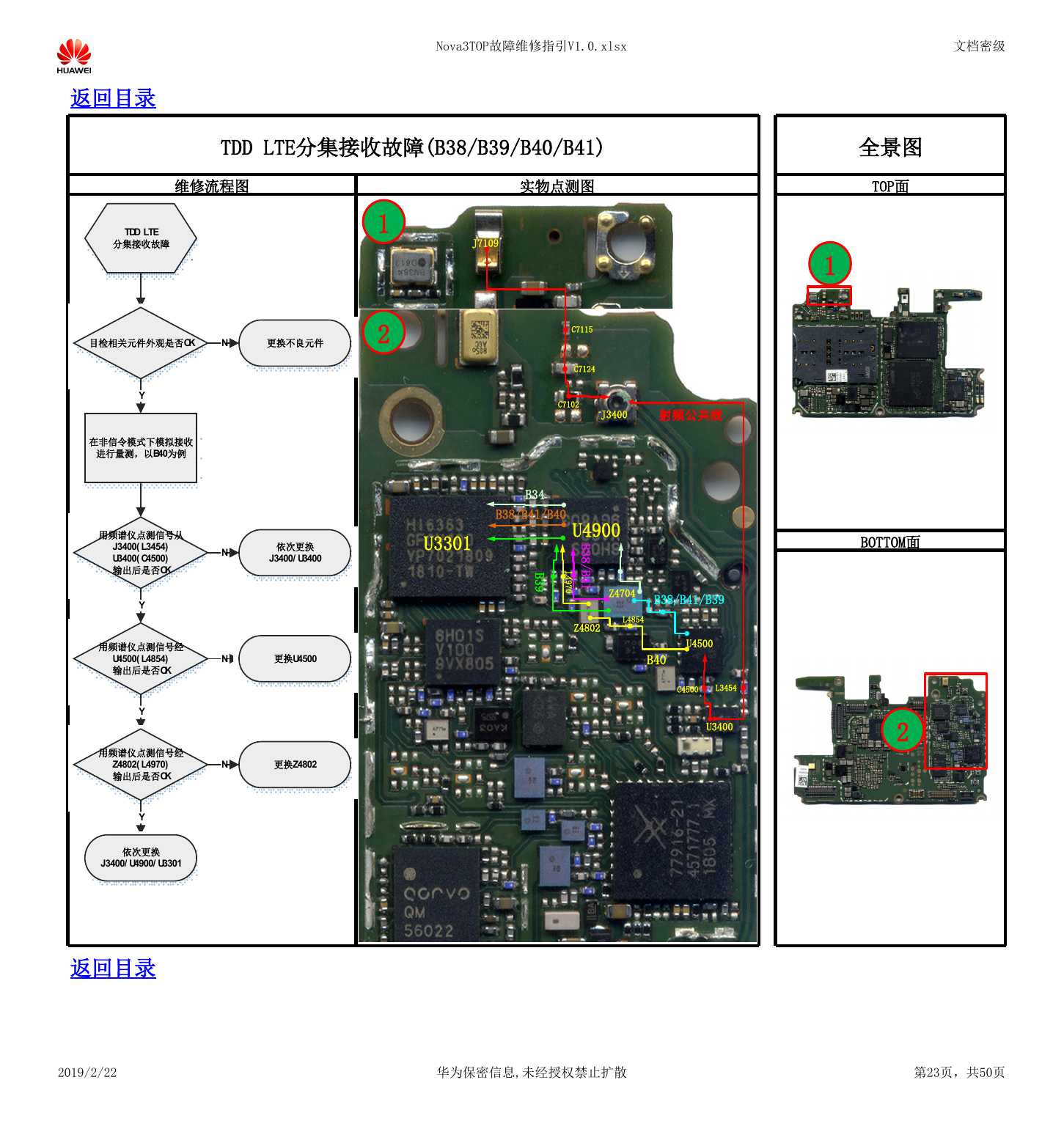

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 TDD LTE分集接收故障(B38/B39/B40/B41) 维修流程图 实物点测图 J7109 1 2 C7115 C7124 C7102 J3400 射频公共线 U3301 B34 B38/B41/B40 U4900 B 3 8 / B 4 1 B 3 9 L 4 9 7 0 Z4802 Z4704 L4854 B38/B41/B39 U4500 B40 C4500 L3454 U3400 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第23页，共50页 TDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B40为例用频谱仪点测信号从J3400(L3454)U3400(C4500)输出后是否OKY依次更换J3400/U3400NN用频谱仪点测信号经U4500(L4854)输出后是否OKNY更换U4500Y用频谱仪点测信号经Z4802(L4970)输出后是否OK更换Z4802NY依次更换J3400/U4900/U3301
