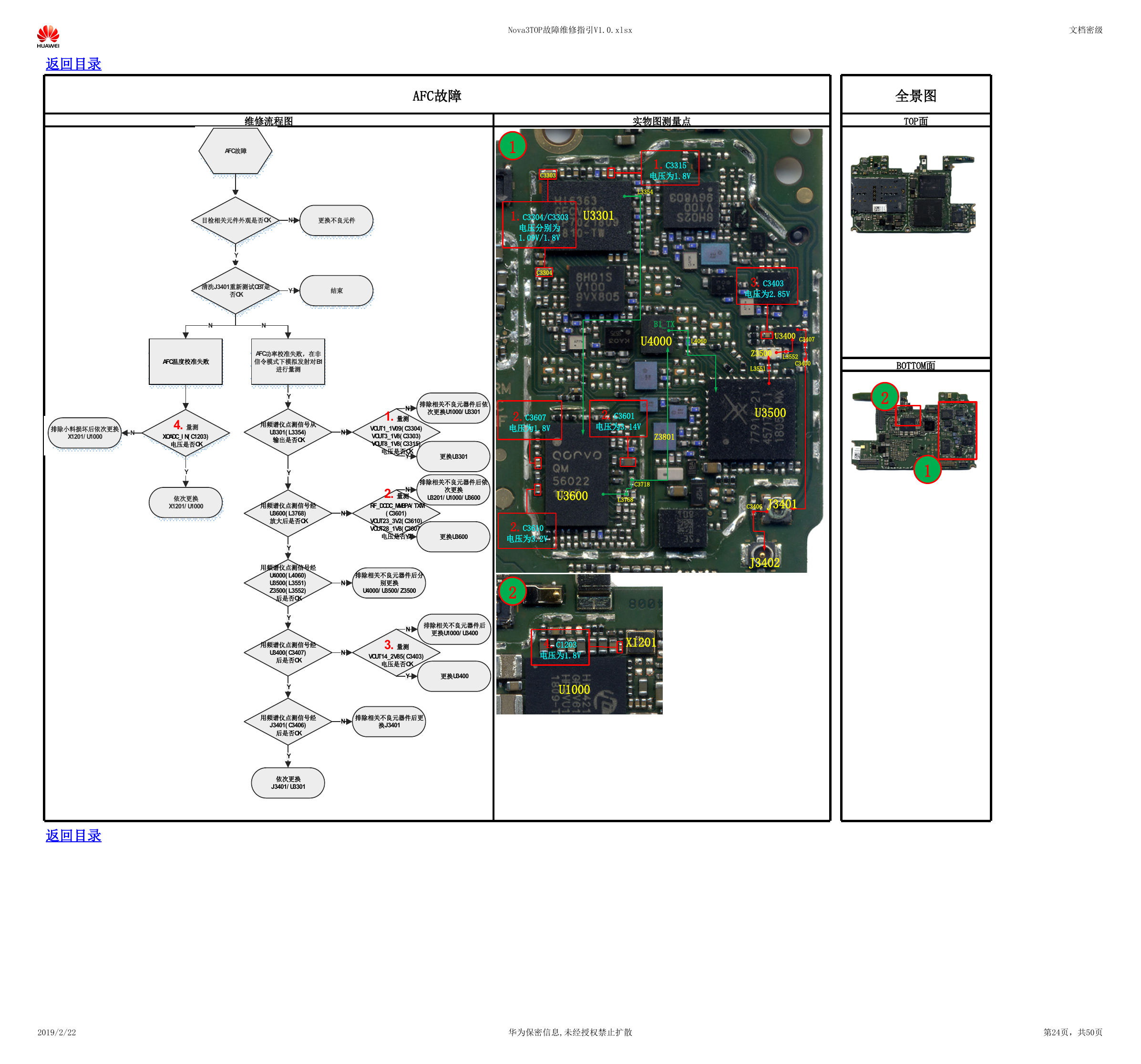

返回目录 维修流程图 AFC故障 Nova3TOP故障维修指引V1.0.xlsx 文档密级 全景图 TOP面 BOTTOM面 2 1 实物图测量点 1.C3315 电压为1.8V L3354 1 C3303 1.C3304/C3303 U3301 电压分别为 1.09V/1.8V C3304 B1_TX U4000 L4060 2.C3607 电压为1.8V 2.C3601 电压为3.14V Z3801 U3600 C3718 L3768 2.C3610 电压为3.2V 2 4.C1203 电压为1.8V X1201 U1000 3.C3403 电压为2.85V U3400 C3407 Z3500 L3551 L3552 C3400 U3500 C3406 J3401 J3402 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第24页，共50页 AFC故障目检相关元件外观是否OK更换不良元件AFC功率校准失败，在非信令模式下模拟发射对B1进行量测YN清洗J3401重新测试CBT是否OK结束YNAFC温度校准失败N4.量测XOADC_IN(C1203)电压是否OK排除小料损坏后依次更换X1201/U1000N依次更换X1201/U1000Y用频谱仪点测信号从U3301(L3354)输出是否OK排除相关不良元器件后依次更换U1000/U3301用频谱仪点测信号经U3600(L3768)放大后是否OKNYNY更换U3301排除相关不良元器件后分别更换U4000/U3500/Z3500排除相关不良元器件后依次更换U3201/U1000/U3600NY2.量测RF_DCDC_MMBPA/TXM(C3601)VOUT23_3V2(C3610)VOUT28_1V8(C3607) 电压是否OK更换U3600NY用频谱仪点测信号经U4000(L4060)U3500(L3551)Z3500(L3552)后是否OKN用频谱仪点测信号经J3401(C3406)后是否OK排除相关不良元器件后更换J3401YNY依次更换J3401/U33011.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK用频谱仪点测信号经U3400(C3407)后是否OKN3.量测VOUT14_2V85(C3403) 电压是否OK更换U3400Y排除相关不良元器件后更换U1000/U3400NYY
