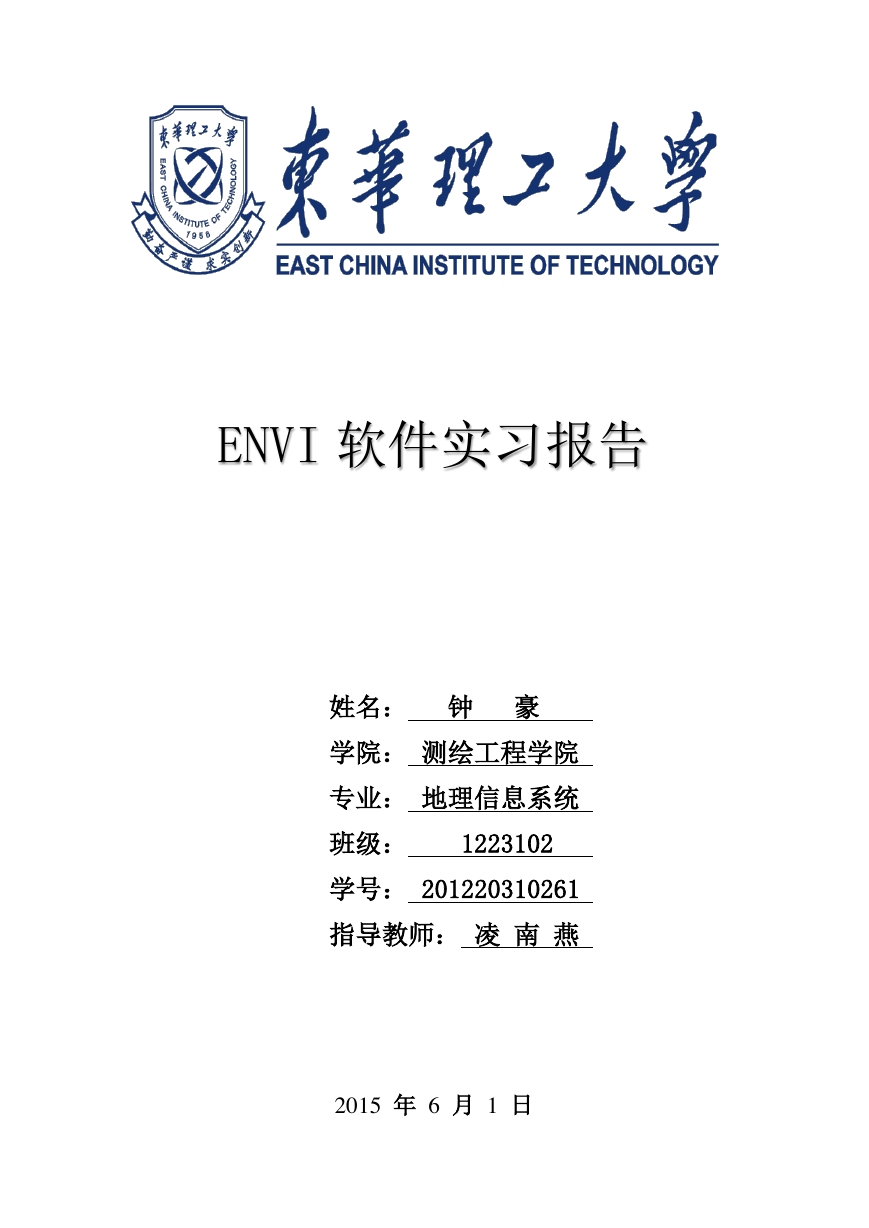

ENVI 软件实习报告姓名：钟豪学院：测绘工程学院专业：地理信息系统班级： 1223102 学号： 201220310261 指导教师：凌南燕 2015 年 6 月 1 日

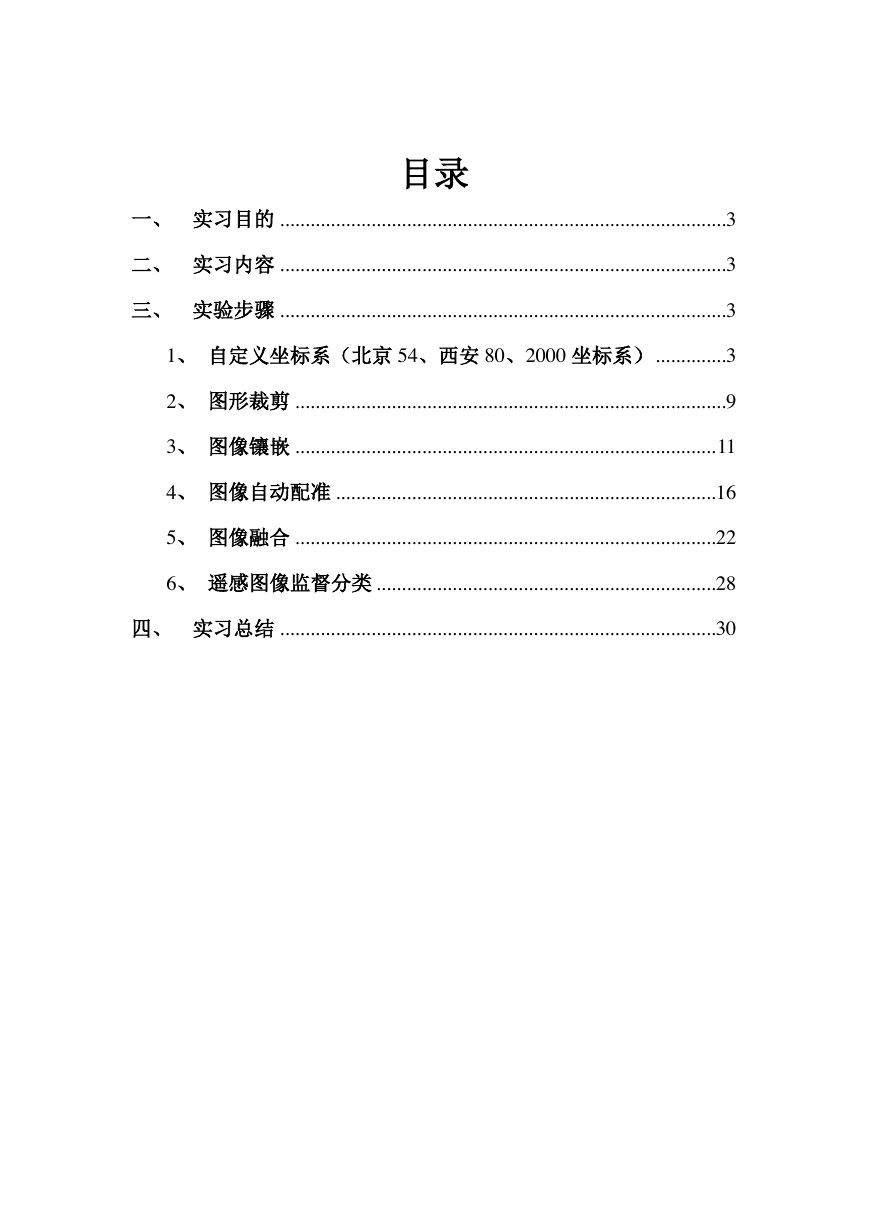

目录一、实习目的 ........................................................................................ 3 二、实习内容 ........................................................................................ 3 三、实验步骤 ........................................................................................ 3 1、自定义坐标系（北京 54、西安 80、2000 坐标系） .............. 3 2、图形裁剪 ..................................................................................... 9 3、图像镶嵌 ................................................................................... 11 4、图像自动配准 ........................................................................... 16 5、图像融合 ................................................................................... 22 6、遥感图像监督分类 ................................................................... 28 四、实习总结 ...................................................................................... 30

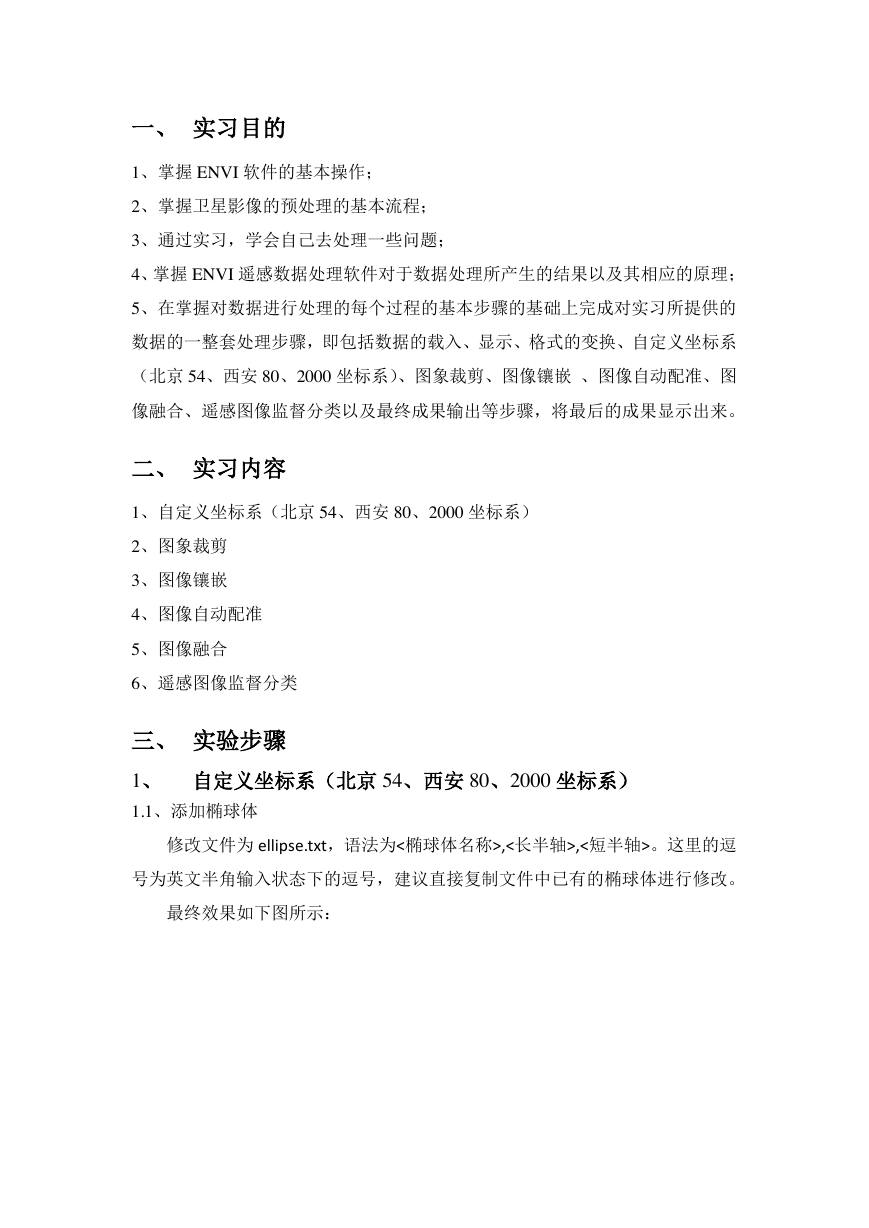

一、实习目的 1、掌握 ENVI 软件的基本操作； 2、掌握卫星影像的预处理的基本流程； 3、通过实习，学会自己去处理一些问题； 4、掌握 ENVI 遥感数据处理软件对于数据处理所产生的结果以及其相应的原理； 5、在掌握对数据进行处理的每个过程的基本步骤的基础上完成对实习所提供的数据的一整套处理步骤，即包括数据的载入、显示、格式的变换、自定义坐标系（北京 54、西安 80、2000 坐标系）、图象裁剪、图像镶嵌、图像自动配准、图像融合、遥感图像监督分类以及最终成果输出等步骤，将最后的成果显示出来。二、实习内容 1、自定义坐标系（北京 54、西安 80、2000 坐标系） 2、图象裁剪 3、图像镶嵌 4、图像自动配准 5、图像融合 6、遥感图像监督分类三、实验步骤 1、自定义坐标系（北京 54、西安 80、2000 坐标系） 1.1、添加椭球体修改文件为 ellipse.txt，语法为<椭球体名称>,<长半轴>,<短半轴>。这里的逗号为英文半角输入状态下的逗号，建议直接复制文件中已有的椭球体进行修改。最终效果如下图所示：

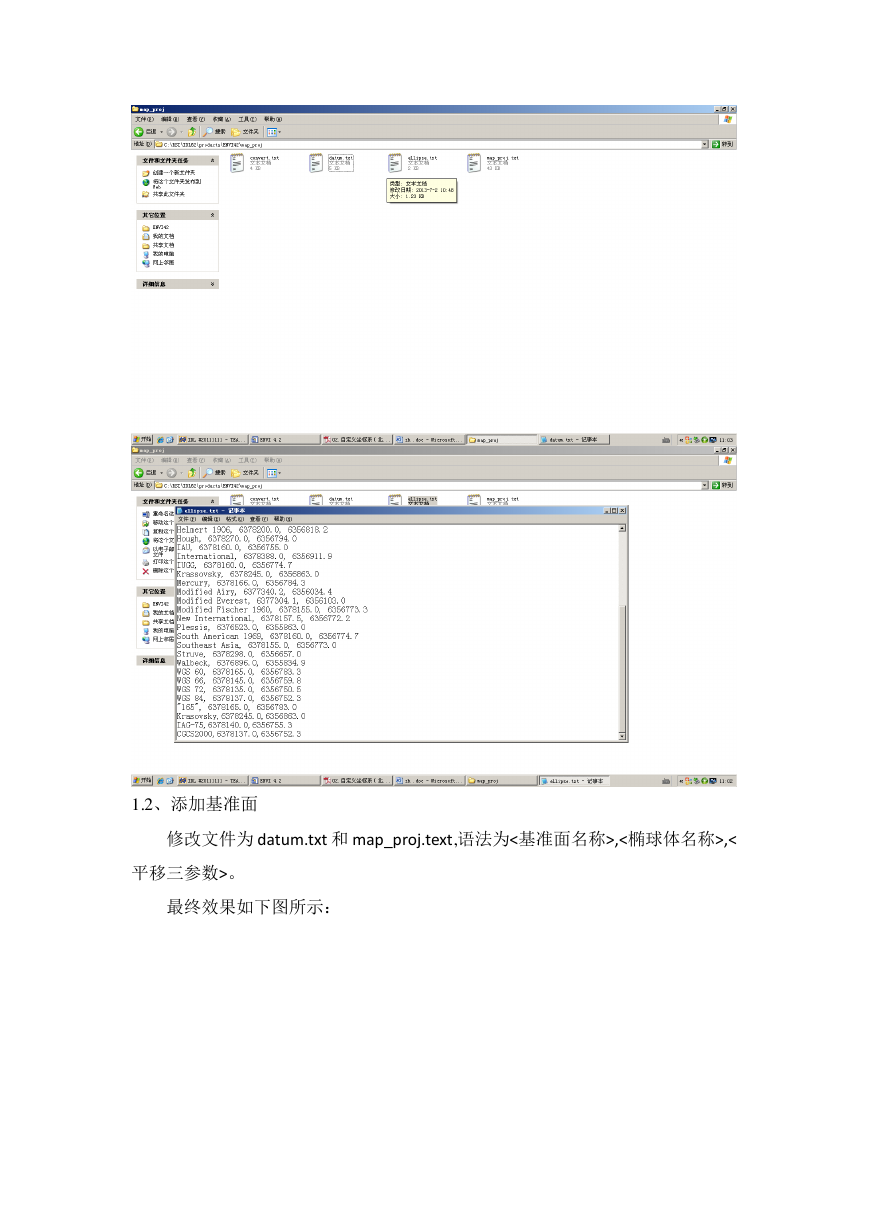

1.2、添加基准面修改文件为 datum.txt 和 map_proj.text,语法为<基准面名称>,<椭球体名称>,< 平移三参数>。最终效果如下图所示：

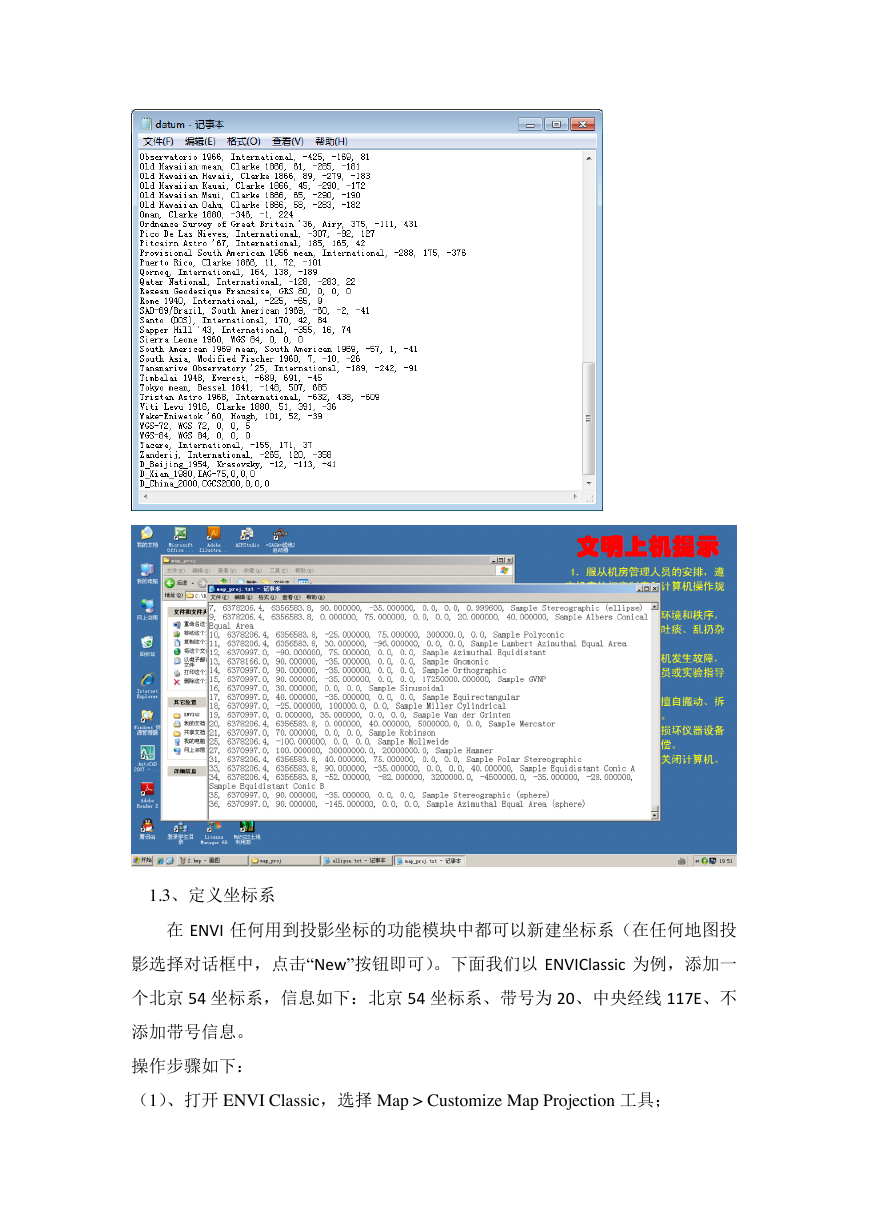

1.3、定义坐标系在 ENVI 任何用到投影坐标的功能模块中都可以新建坐标系（在任何地图投影选择对话框中，点击“New”按钮即可）。下面我们以 ENVIClassic 为例，添加一个北京 54 坐标系，信息如下：北京 54 坐标系、带号为 20、中央经线 117E、不添加带号信息。操作步骤如下：（1）、打开 ENVI Classic，选择 Map > Customize Map Projection 工具；

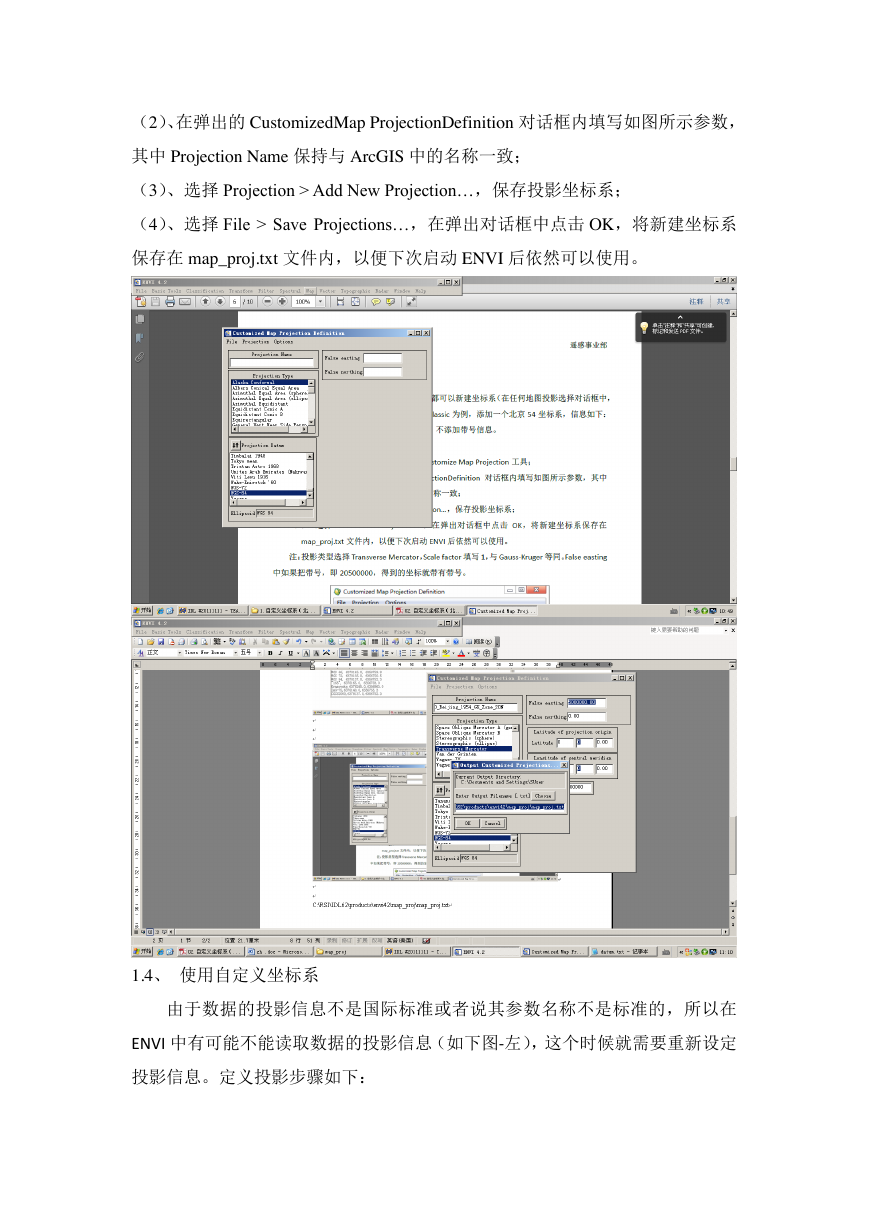

（2）、在弹出的 CustomizedMap ProjectionDefinition 对话框内填写如图所示参数，其中 Projection Name 保持与 ArcGIS 中的名称一致；（3）、选择 Projection > Add New Projection…，保存投影坐标系；（4）、选择 File > Save Projections…，在弹出对话框中点击 OK，将新建坐标系保存在 map_proj.txt 文件内，以便下次启动 ENVI 后依然可以使用。 1.4、使用自定义坐标系由于数据的投影信息不是国际标准或者说其参数名称不是标准的，所以在 ENVI 中有可能不能读取数据的投影信息（如下图-左），这个时候就需要重新设定投影信息。定义投影步骤如下：

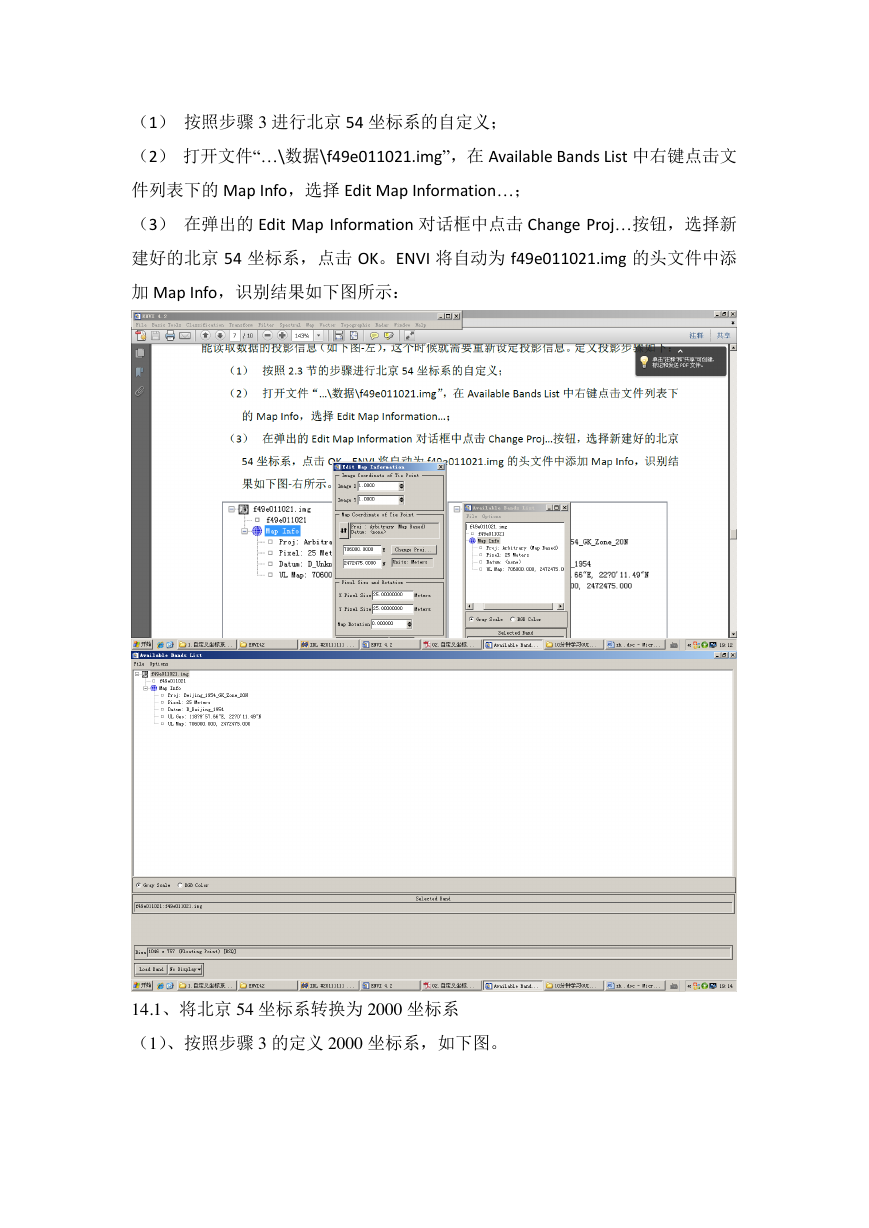

（1）按照步骤 3 进行北京 54 坐标系的自定义；（2）打开文件“…\数据\f49e011021.img”，在 Available Bands List 中右键点击文件列表下的 Map Info，选择 Edit Map Information…；（3）在弹出的 Edit Map Information 对话框中点击 Change Proj…按钮，选择新建好的北京 54 坐标系，点击 OK。ENVI 将自动为 f49e011021.img 的头文件中添加 Map Info，识别结果如下图所示： 14.1、将北京 54 坐标系转换为 2000 坐标系（1）、按照步骤 3 的定义 2000 坐标系，如下图。

（2）、进行投影转换，选择Map > Convert Map Projection工具，选择输入文件 f49e011021.img（已经定义为北京54坐标系），点击OK；（3）、在弹出的ConvertMap Projection Parameters对话框中点击Change Proj…按钮，选择新建的2000坐标系，点击OK；（4）、在ConvertMap Projection Parameters面板右侧修改转换参数（如下图所示），选择输出路径，点击OK即可。（5）、投影转换结果如图所示：
